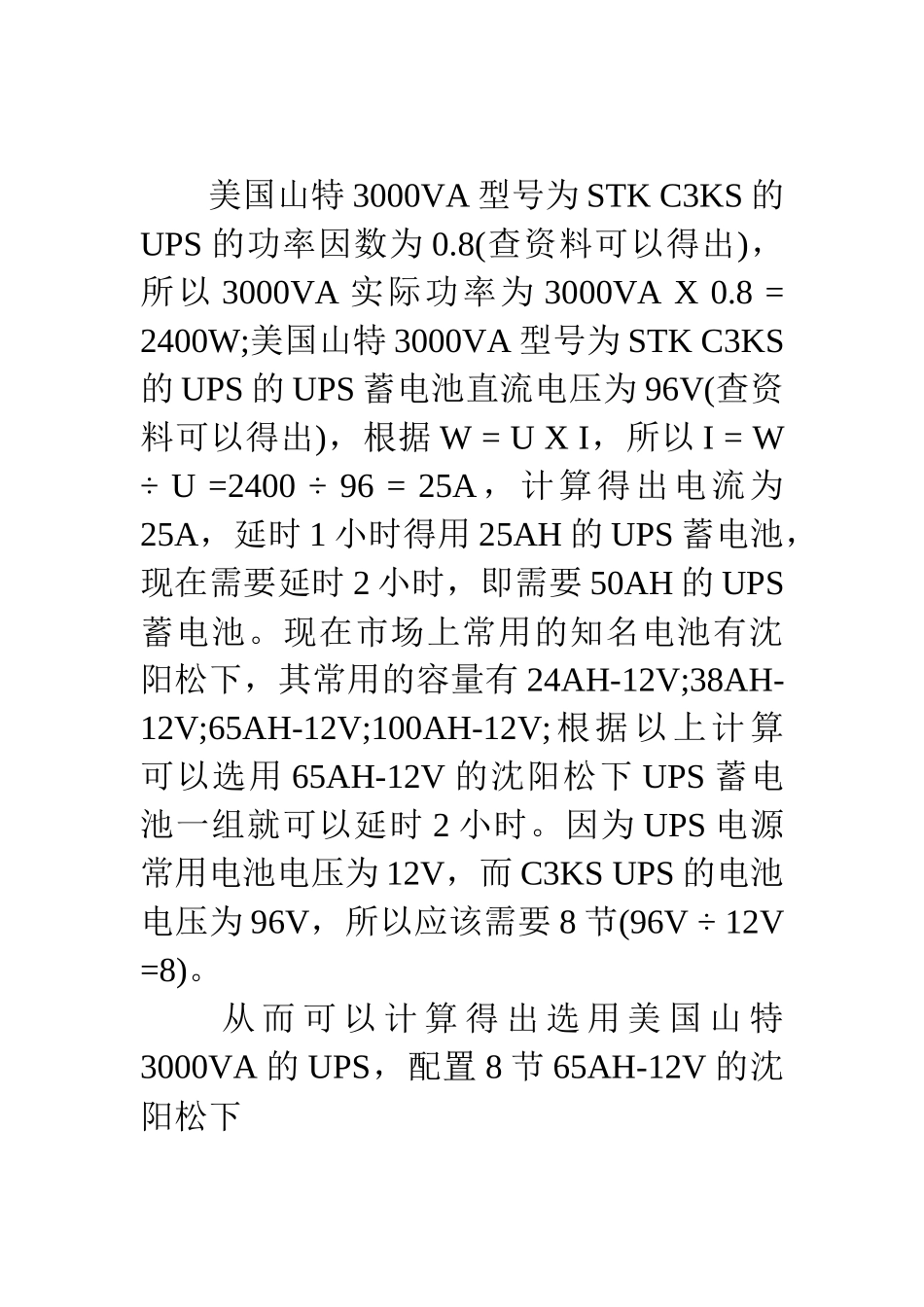

举例分析UPS电源容量的计算方法计算机设备应该加装不间断UPS电源保护，其有两个主要作用：h(}!D%p8^.e(q(M)B一是在市电中断时重要用电设备有干净纯洁的UPS电源使用;*m9q.z.\)V(}二是在市电没有中断时，但是UPS电源有杂波干扰，电压忽高忽低，频率变化频繁而影响计算机正常运行，如果经过UPS电源，其有稳压稳频的作用，UPS电源干净可靠。UPS电源的配置先要考虑哪些重要用电设备要做电源保护，从而计算出其负载;如PC机一般其容量为250W，计算机常用的服务器为700W，如果以PC机作为服务器一般以300W计算，HUB交换机为100W，(注意：计算容量时只能以最大负荷计算)#D:l!qG^,L例如：一个计算机机房有4台PC机，一台服务器，一个网络交换机需要进行2小时电源保护，计算如下：8m.e0y&_%H!m;f1u1)总负载计算$o%v5m+n%X4台PC机250WX4=1000W1台服务器700WX1=700W1台网络交换机100WX1=100W以上合计：1800W2)UPS电源容量计算#]"C4n8m&z'u8n$D9?在线式UPS电源一般功率因数为0.8，1800W÷0.8=2250VA，考虑UPS电源容量的冗余，一般以20%到30%(因为UPS电源的最佳工作状态就是负载70%到80%);所以设计推荐UPS电源容量应该为2250VAX1.3=2925VA，从而可以得出选用3000VA的UPS;|4O7_(n'r:[3)品牌的选择6V&}iC.h1B在线式UPS电源当今市场上比较常用的知名品牌有美国山特，因为APC不是纯在线式UPS电源，所以我们推荐使用美国山特3000VA的UPS，型号为STKC3KS8x-O9~!N(t(K%S!Y5T/L4)UPS蓄电池容量的计算.Z9TC(L"m-G.b美国山特3000VA型号为STKC3KS的UPS的功率因数为0.8(查资料可以得出)，所以3000VA实际功率为3000VAX0.8=2400W;美国山特3000VA型号为STKC3KS的UPS的UPS蓄电池直流电压为96V(查资料可以得出)，根据W=UXI，所以I=W÷U=2400÷96=25A，计算得出电流为25A，延时1小时得用25AH的UPS蓄电池，现在需要延时2小时，即需要50AH的UPS蓄电池。现在市场上常用的知名电池有沈阳松下，其常用的容量有24AH-12V;38AH-12V;65AH-12V;100AH-12V;根据以上计算可以选用65AH-12V的沈阳松下UPS蓄电池一组就可以延时2小时。因为UPS电源常用电池电压为12V，而C3KSUPS的电池电压为96V，所以应该需要8节(96V÷12V=8)。从而可以计算得出选用美国山特3000VA的UPS，配置8节65AH-12V的沈阳松下UPS电池容量的简便计算方法2009-10-1119:47出处：51cto作者：【我要评论】[导读]在用户和厂商的交流中,常常提到这样的情况:根据UPS的输出容量和所要求的后备时间,需快速、粗略地给出相关电池的配置。此时可用UPS电池容量的简便计算方法迅速做出。在用户和厂商的交流中,常常提到这样的情况:根据UPS的输出容量和所要求的后备时间,需快速、粗略地给出相关电池的配置。此时可用UPS电池容量的简便计算方法迅速做出。1、对于109Ah•块/kVA设计寿命10年的UPS电池容量的算法使用时按下列公式计算:所需电池容量(Ah)=UPS容量(KVA)×109(Ah.块)/KVA/每组电池块数例如:一台120kVA的UPS,每组电池32块,要求后备时间60min(即1h)。则所需电池容量为120kVA×109Ah•块/kVA=13080Ah•块,13080Ah•块/32块=409(Ah),即可选12V,100Ah电池4组(32块/组)。注意:实际后备时间不足60min(欠缺一点)。如果每组33块,则13080/33=396Ah,同样可选12V、100Ah电池4组(33块/组)。注意:实际后备时间超过60min(超出一点)。如果要求后备时间为30min,则109×120=13080Ah•块,13080/32=409Ah,409/2=205Ah。由于电池的放电功率与放电时间不是线性的,即不能只简单除以2,还需乘以修正系数,见表1,因此205×1.23=252Ah。即可选12V、65Ah电池4组(32块/组)。注意:实际后备时间超过30min(超出一点)。如果要求后备时间20min,则409/3=136Ah,还需乘以修正系数,见表1,136×1.41=192Ah,即可选12V、65Ah电池3组(32块/组)。注意:实际后备时间超过20min(超出一点)。其它情况,以此类推。2、对于126Ah•块/kVA设计寿命五年的UPS电池容量的算法计算方法和需乘以修正系数与前述完全一样,只是要把上式中的109换成126。如果计算时间是一小时以上,要在按上述计算后再除以一个修正系数,见表2。例如:前例的后备时间是3h,则109×120=13080Ah•块，13080/32=409Ah，409×3=1227Ah;还需除一个修正系数，1227/1.25=...
