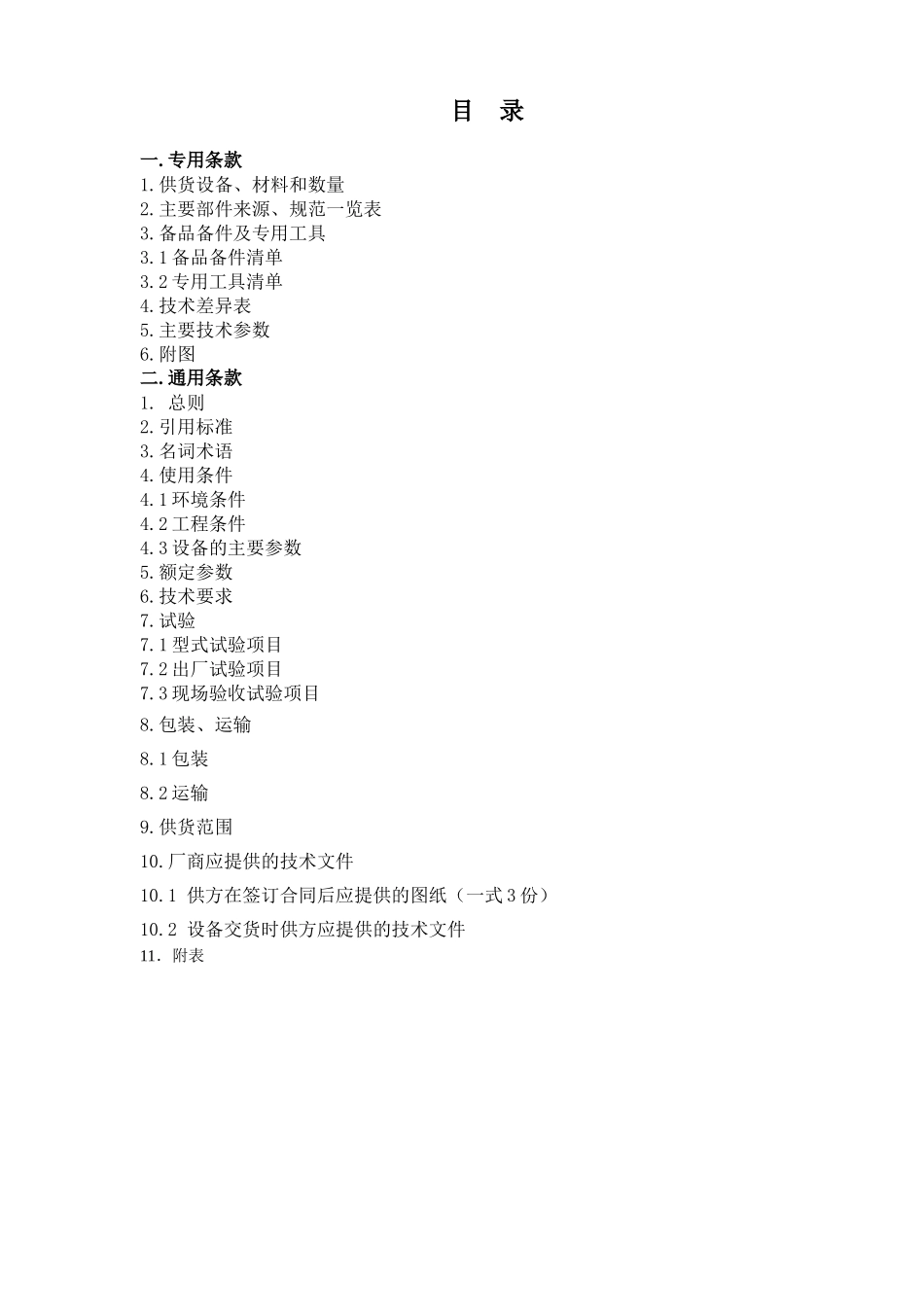

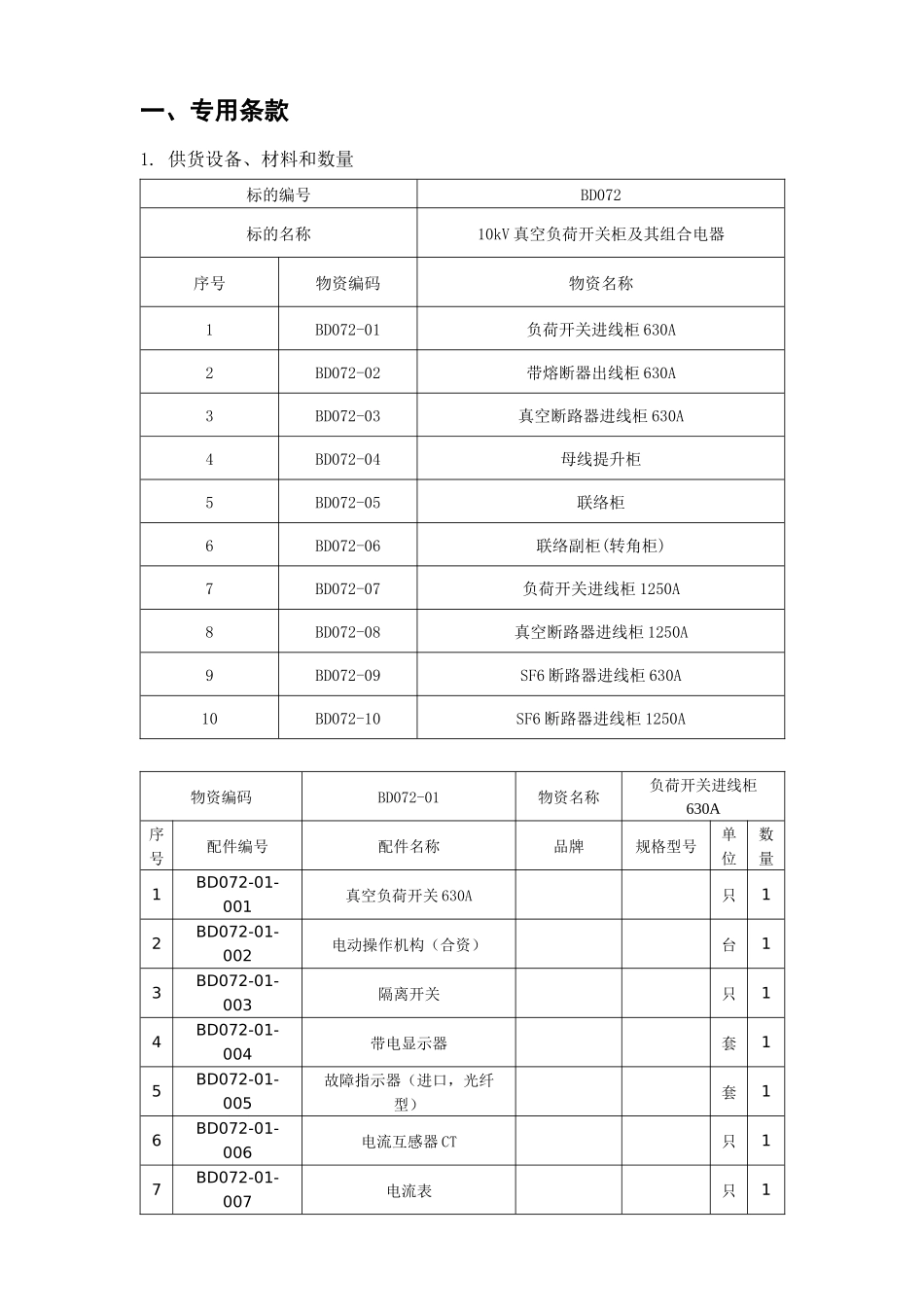

-标准技术协议编号:xxxxxxxxxxxx广东电网公司设备、材料技术协议2009-2010年度设备材料框架协议式招标真空环网柜需方：广东电网公司供方：XXXXXX有限公司二零一零年三月目录一.专用条款1.供货设备、材料和数量2.主要部件来源、规范一览表3.备品备件及专用工具3.1备品备件清单3.2专用工具清单4.技术差异表5.主要技术参数6.附图二.通用条款1.总则2.引用标准3.名词术语4.使用条件4.1环境条件4.2工程条件4.3设备的主要参数5.额定参数6.技术要求7.试验7.1型式试验项目7.2出厂试验项目7.3现场验收试验项目8.包装、运输8.1包装8.2运输9.供货范围10.厂商应提供的技术文件10.1供方在签订合同后应提供的图纸（一式3份）10.2设备交货时供方应提供的技术文件11．附表一、专用条款1.供货设备、材料和数量标的编号BD072标的名称10kV真空负荷开关柜及其组合电器序号物资编码物资名称1BD072-01负荷开关进线柜630A2BD072-02带熔断器出线柜630A3BD072-03真空断路器进线柜630A4BD072-04母线提升柜5BD072-05联络柜6BD072-06联络副柜(转角柜)7BD072-07负荷开关进线柜1250A8BD072-08真空断路器进线柜1250A9BD072-09SF6断路器进线柜630A10BD072-10SF6断路器进线柜1250A物资编码BD072-01物资名称负荷开关进线柜630A序号配件编号配件名称品牌规格型号单位数量1BD072-01-001真空负荷开关630A只12BD072-01-002电动操作机构（合资）台13BD072-01-003隔离开关只14BD072-01-004带电显示器套15BD072-01-005故障指示器（进口，光纤型）套16BD072-01-006电流互感器CT只17BD072-01-007电流表只18BD072-01-008高压避雷器只3物资编码BD072-02物资名称带熔断器出线柜630A序号配件编号配件名称品牌规格型号单位数量1BD072-02-001真空负荷开关630A只12BD072-02-002电动操作机构（合资）台13BD072-02-003合资熔断器(限流式、带撞击锤)只34BD072-02-004接地开关（负荷开关配）只15BD072-02-005带电显示器套16BD072-02-006故障指示器（进口，光纤型）套17BD072-02-007电流互感器CT只18BD072-02-008电流表只1物资编码BD072-03物资名称真空断路器进线柜630A序号配件编号配件名称单位数量1BD072-03-001合资真空断路器630A只12BD072-03-002电动操作机构（合资）台13BD072-03-003隔离开关（断路器配）只14BD072-03-004带电显示器套15BD072-03-005故障指示器（进口，光纤型）套16BD072-03-006电流互感器CT只47BD072-03-007电流表只18BD072-03-008高压避雷器只3物资编码BD072-04物资名称母线提升柜序号配件编号配件名称品牌规格型号单位数量1BD072-04-001母线提升柜成套台套1物资编码BD072-05物资名称联络柜序号配件编号配件名称品牌规格型号单位数量1BD072-05-001真空负荷开关630A（含手动操作机构）只12BD072-05-002隔离开关只13BD072-05-003带电显示器套1物资编码BD072-06物资名称联络副柜(转角柜)序号配件编号配件名称品牌规格型号单位数量1BD072-06-001联络副柜成套台套12BD072-06-002带电显示器套1物资编码BD072-07物资名称负荷开关进线柜1250A序号配件编号配件名称品牌规格型号单位数量1BD072-07-001真空负荷开关1250A只12BD072-07-002电动操作机构（合资）台13BD072-07-003隔离开关只14BD072-07-004带电显示器套15BD072-07-005故障指示器（进口，光纤型）套16BD072-07-006电流互感器CT只17BD072-07-007电流表只1物资编码BD072-08物资名称真空断路器进线柜1250A序配件编号配件名称品牌规格型号单数号位量1BD072-08-001合资真空断路器1250A只12BD072-08-002电动操作机构（合资）台13BD072-08-003隔离开关（断路器配）只14BD072-08-004带电显示器套15BD072-08-005故障指示器（进口，光纤型）套16BD072-08-006电流互感器CT只47BD072-08-007电流表只18BD072-08-008高压避雷器只3物资编码BD072-09物资名称SF6断路器进线柜630A序号配件编号配件名称品牌规格型号单位数量1BD072-09-001合资SF6断路器630A只12BD072-09-002电动操作机构（合资）台13BD072-09-003隔离开关（断路器配）只14BD072-09-004带电显示器套15BD072-09-005故障指示器（进口，光纤型）套16BD072-09-006电流互感器CT只47BD072-09-007电流表只18BD072-09-008高压避雷...
