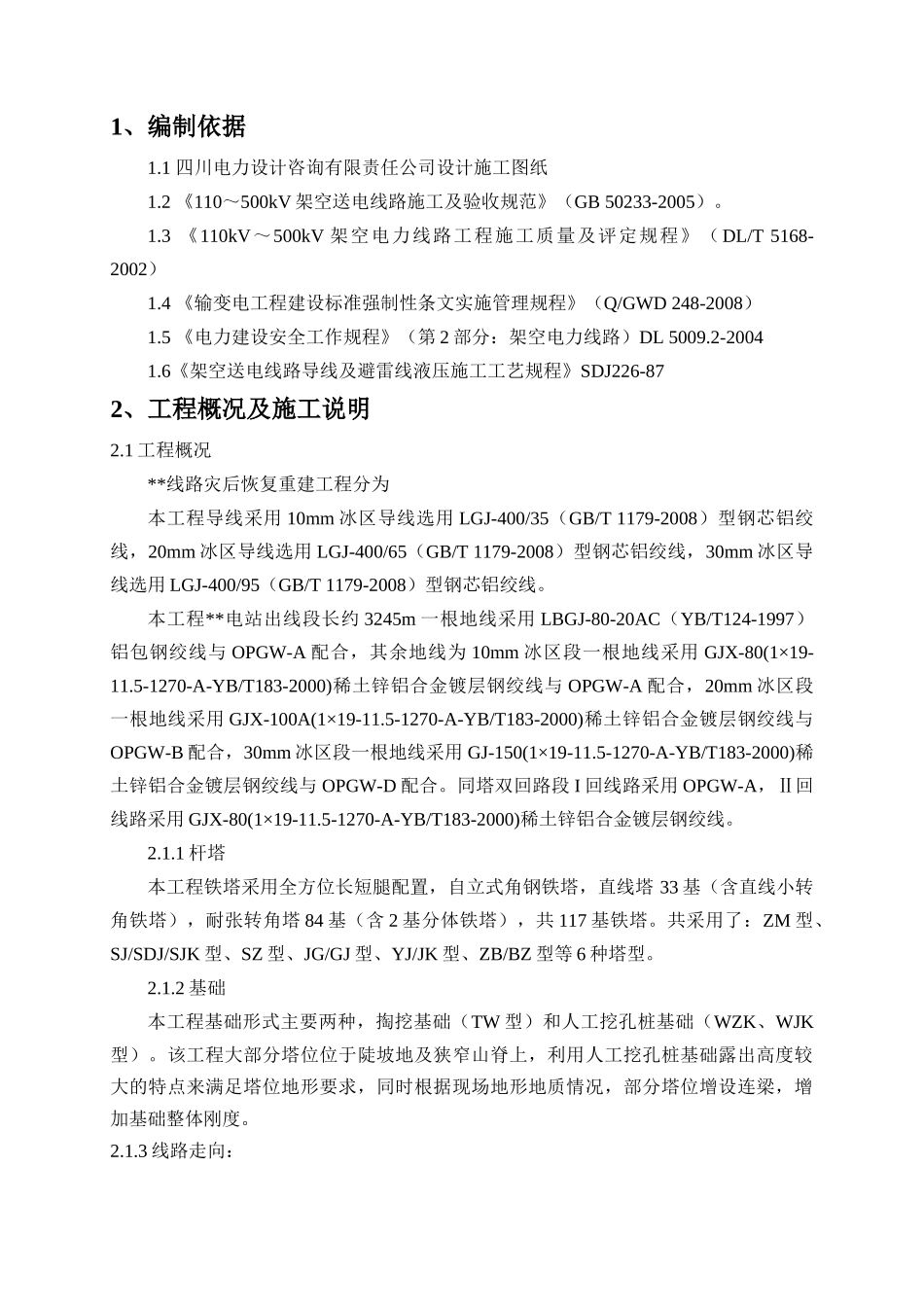

1、编制依据1.1四川电力设计咨询有限责任公司设计施工图纸1.2《110～500kV架空送电线路施工及验收规范》（GB50233-2005）。1.3《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）1.4《输变电工程建设标准强制性条文实施管理规程》（Q/GWD248-2008）1.5《电力建设安全工作规程》（第2部分：架空电力线路）DL5009.2-20041.6《架空送电线路导线及避雷线液压施工工艺规程》SDJ226-872、工程概况及施工说明2.1工程概况**线路灾后恢复重建工程分为本工程导线采用10mm冰区导线选用LGJ-400/35（GB/T1179-2008）型钢芯铝绞线，20mm冰区导线选用LGJ-400/65（GB/T1179-2008）型钢芯铝绞线，30mm冰区导线选用LGJ-400/95（GB/T1179-2008）型钢芯铝绞线。本工程**电站出线段长约3245m一根地线采用LBGJ-80-20AC（YB/T124-1997）铝包钢绞线与OPGW-A配合，其余地线为10mm冰区段一根地线采用GJX-80(1×19-11.5-1270-A-YB/T183-2000)稀土锌铝合金镀层钢绞线与OPGW-A配合，20mm冰区段一根地线采用GJX-100A(1×19-11.5-1270-A-YB/T183-2000)稀土锌铝合金镀层钢绞线与OPGW-B配合，30mm冰区段一根地线采用GJ-150(1×19-11.5-1270-A-YB/T183-2000)稀土锌铝合金镀层钢绞线与OPGW-D配合。同塔双回路段I回线路采用OPGW-A，Ⅱ回线路采用GJX-80(1×19-11.5-1270-A-YB/T183-2000)稀土锌铝合金镀层钢绞线。2.1.1杆塔本工程铁塔采用全方位长短腿配置，自立式角钢铁塔，直线塔33基（含直线小转角铁塔），耐张转角塔84基（含2基分体铁塔），共117基铁塔。共采用了：ZM型、SJ/SDJ/SJK型、SZ型、JG/GJ型、YJ/JK型、ZB/BZ型等6种塔型。2.1.2基础本工程基础形式主要两种，掏挖基础（TW型）和人工挖孔桩基础（WZK、WJK型）。该工程大部分塔位位于陡坡地及狭窄山脊上，利用人工挖孔桩基础露出高度较大的特点来满足塔位地形要求，同时根据现场地形地质情况，部分塔位增设连梁，增加基础整体刚度。2.1.3线路走向：本工程设计以福塘坝－彭州变电站为线路全进方向，塔位编号按此方向递增，铁塔塔腿腿别如下图所示：变电站BCAD发电站2.1.4线路跨越本工程跨越主要有10kV~110kV电力线、照明线、乡村公路及通讯线等，一般采用落线的方法施工，施工时应事先与有关单位联系，并根据具体情况采取相应的跨越措施。重要跨越情况一览表序号被跨越物名称跨越次数备注110kV电力线235kV电力线110kV电力线12380V动力线、220V照明线26通讯线12乡村公路22.2工程主要技术特性表起止点发电站至变电站线路长度恢复重建后I回长61.906km,其中重建24.716km，改建10.032km，巡视27.158km回路数双、单回路电压等级220kV杆塔总数共用77基，其中新建60基（双回路15基单回路45基），利用已建铁塔17基转角次数65次导线10mmLGJ-400/35使用安全系数2.520mmLGJ-400/652.7530mmLGJ-400/952.5地线重建段10mmGJX-80使用安全系数2.84LBGJ-80-20AC3.220mmGJX-100A3.030mmGJ-1503.4改建段10mmGJX-804.0绝缘子U70BP、U100BP防振措施防振锤绝缘污秽等级Ⅱ级污秽区主要气象条件重建段覆冰：10mm、20mm、30mm，最大设计风速：27m/s（对地10m）。改建段覆冰：10mm，最大设计风速：30m/s（对地15m）。地震烈度Ⅷ度年平均雷电日40天海拔高度807～1800m沿线地形峻岭74%、高山大岭20％、山地6%沿线地质岩石74%，松砂石26%铁塔型式单回路猫头塔、羊角塔、干字型、酒杯型塔，双回路鼓形铁塔基础型式掏挖式基础、人工挖孔桩基础。运距平均汽车运距20km，平均人力运距2km。起止点发电站至变电站线路长度恢复重建后Ⅱ回长62.077km,其中重建24.710km，改建8.93km，巡视28.437km回路数双、单回路电压等级220kV杆塔总数共用81基，其中新建56基（单回路）与I回共用15基双回路铁塔，利用原线路铁塔10基。转角次数59次导线10mmLGJ-400/35使用安全系数2.520mmLGJ-400/652.7530mmLGJ-400/952.5地线重建段10mmGJX-80使用安全系数2.84LBGJ-80-20AC3.220mmGJX-100A3.030mmGJ-1503.4改建段10mmGJX-703.7520mmGJX-1003.0绝缘子U70BP、U100BP防振措施防振锤绝缘污秽等级Ⅱ级污秽区主要气象条件重建段覆冰：10mm、20mm、30mm，最大设计风速：27m/s（对地10m）。改建段覆冰：10mm...
