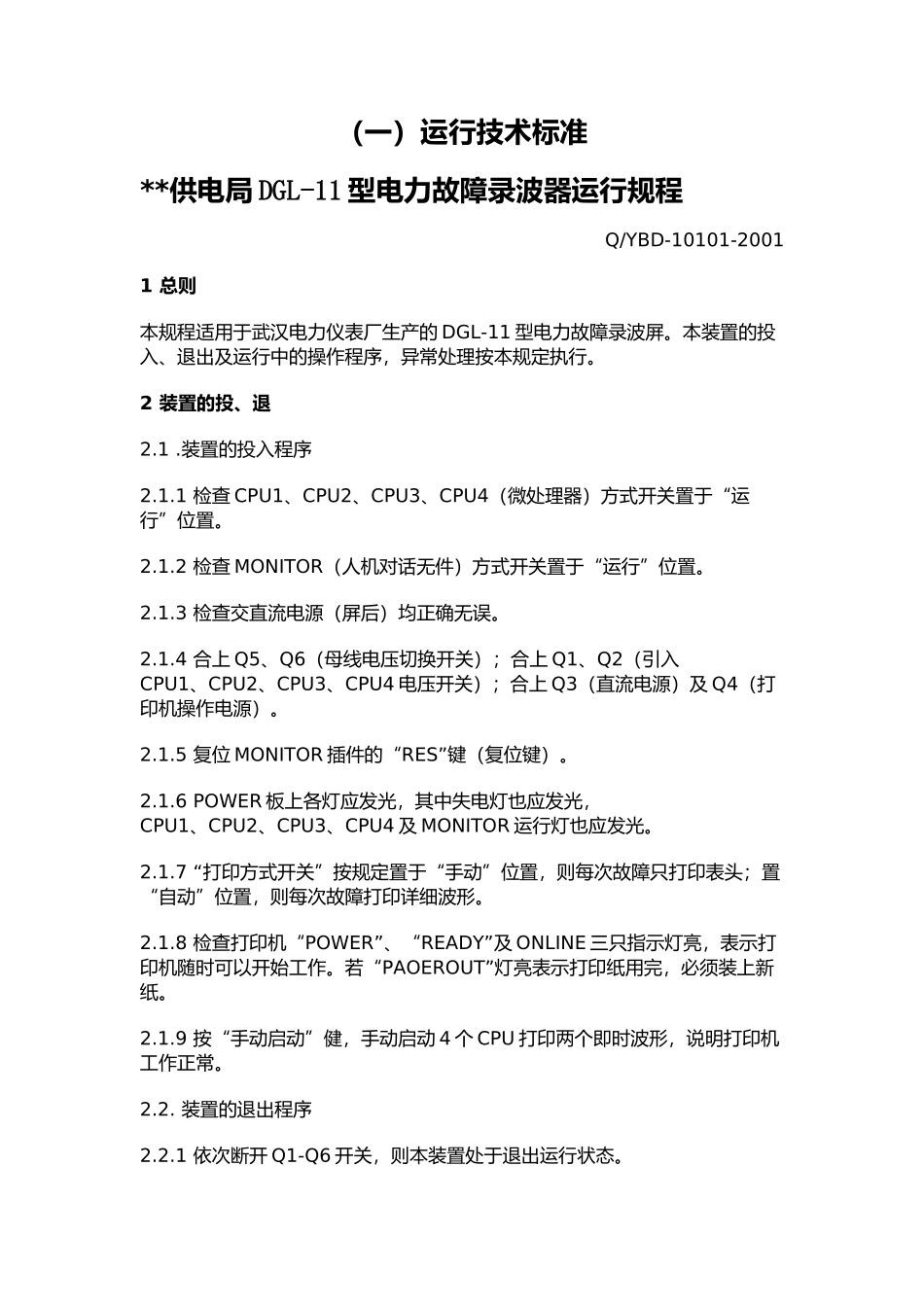

（一）运行技术标准**供电局DGL-11型电力故障录波器运行规程Q/YBD-10101-20011总则本规程适用于武汉电力仪表厂生产的DGL-11型电力故障录波屏。本装置的投入、退出及运行中的操作程序，异常处理按本规定执行。2装置的投、退2.1.装置的投入程序2.1.1检查CPU1、CPU2、CPU3、CPU4（微处理器）方式开关置于“运行”位置。2.1.2检查MONITOR（人机对话无件）方式开关置于“运行”位置。2.1.3检查交直流电源（屏后）均正确无误。2.1.4合上Q5、Q6（母线电压切换开关）；合上Q1、Q2（引入CPU1、CPU2、CPU3、CPU4电压开关）；合上Q3（直流电源）及Q4（打印机操作电源）。2.1.5复位MONITOR插件的“RES”键（复位键）。2.1.6POWER板上各灯应发光，其中失电灯也应发光，CPU1、CPU2、CPU3、CPU4及MONITOR运行灯也应发光。2.1.7“打印方式开关”按规定置于“手动”位置，则每次故障只打印表头；置“自动”位置，则每次故障打印详细波形。2.1.8检查打印机“POWER”、“READY”及ONLINE三只指示灯亮，表示打印机随时可以开始工作。若“PAOEROUT”灯亮表示打印纸用完，必须装上新纸。2.1.9按“手动启动”健，手动启动4个CPU打印两个即时波形，说明打印机工作正常。2.2.装置的退出程序2.2.1依次断开Q1-Q6开关，则本装置处于退出运行状态。3运行注意事项3.1装置投入运行后，应经常监视其运行状态，每天巡视不少于3次，且于每1日、15日定期打印两份采样报表，以检查装置的日常运行情况，具体操作如下。3.2装置动作，则打印出一分完整的事故波形报告，若确有故障发生，并应在尽快的时间内（一般在24小时内）将此报告送往运管所，再由运管所分送各有关部门，若报告只是打印表头，则应调出完整的打印波形报告。若无故障装置动作不能复归，则应通知专业人员处理。3.3任何原因装置失去直流又恢复时，必须重新核对时间，具体方法是，按“T”键（运行状态），再按数字键“年年”、“月月”“日日”、“时时”、“分分”、“秒秒”。如“94年4月27日10点30分10秒，则输入940427103010。3.4本装置“根状态”及“不对应状态”操作由继扣专业人员进行。3.5运行中如PT停用，应先停用打印机电源开关，待投入PT后，再给上打印机电源3.6查找直流电源接地时，如必须停用该装置直流电源，则在恢复装置直流电源后，应重新核对时钟。3.7若装置发出告警信号、告警灯亮或打印出故障信息，若不能自行或手动复归，则应通知继保人员处理。4日常操作4.1打印定值4.1.1将MONITOR与CPU板的“运行、调试”开关均置于“调试”。4.1.2按MONITOR板的“RST”健，打印出“MONITOR（0、1、2、3、4）？”。4.1.3按要打印定值的CPU号如打CPU1的定值则按“1”，打印出“CPU1DEBUGDTARE”。4.1.4按要打印的CPU的“RST”键。4.1.5按“S”键，打印出“SON？”。4.1.6按“A”键，打印CPU1的全部定值。4.1.7一般情况下值班员不操作4.2修改时间4.2.1在运行状态下按“T”键，打印当前时间和YYMMDDHHMMSS。4.2.2输入当前时间，如2000年8月21日12点55分00秒，则输入“000821125500”，修改完毕。4.3提取报告4.3.1在运行状态下按“X”键，打印出“X（1，2，3，4）？”。4.3.2按需要打印的CPU号，如要打印CPU1中的报告，则按1，打印出CPU1中的所有报告的表头。4.3.3选择需要打印的报告，从上到下看要打印的报告位于第几，如位于第三则按311，等待打印完毕后取下报告交运管所。4.4打印四个周波曲线4.4.1在运行状态下按“2”键，即打印正常运行曲线的四个周波。编制：李勇校核：张华审核：邓渝林张尔希批准：刘多**供电局ISA-1型微机保护运行规程Q/YBD-10102-20011总则本规程适用于ISA-1型成套微机保护装置。2运行人员巡视内容2.1各套保护装置正常运行时的“运行”指示灯及电源灯“（+5V、+12V、-12V）”应亮，液晶显示屏无异常显示信号发出。2.2跳闸、合闸指示灯指示应与实际开关位置一致，“合闸后”指示灯为开关位置不对应指示灯。2.3套保护装置的液晶显示屏若有异常信号显示，（如自诊断信息等），首先根据汉字信息作出判断及处理，若按“RST”键不恢复正常，则通知继保人员处理。3运行注意事项3.1主变保护，35KV、10KV出线保护，电容器保护装置的投入、退...
