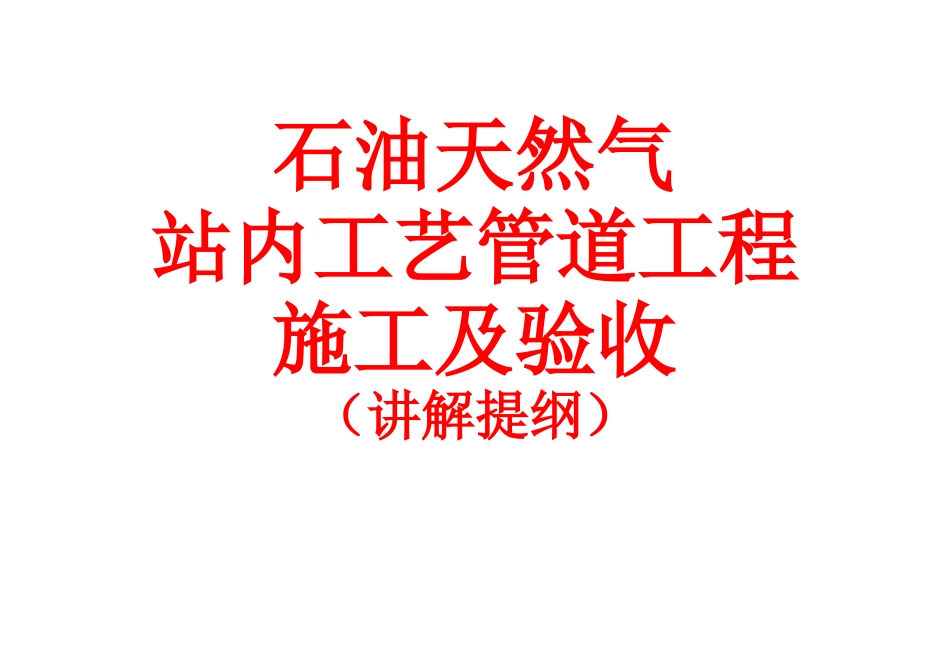

石油天然气站内工艺管道施工及验收讲稿VIP免费

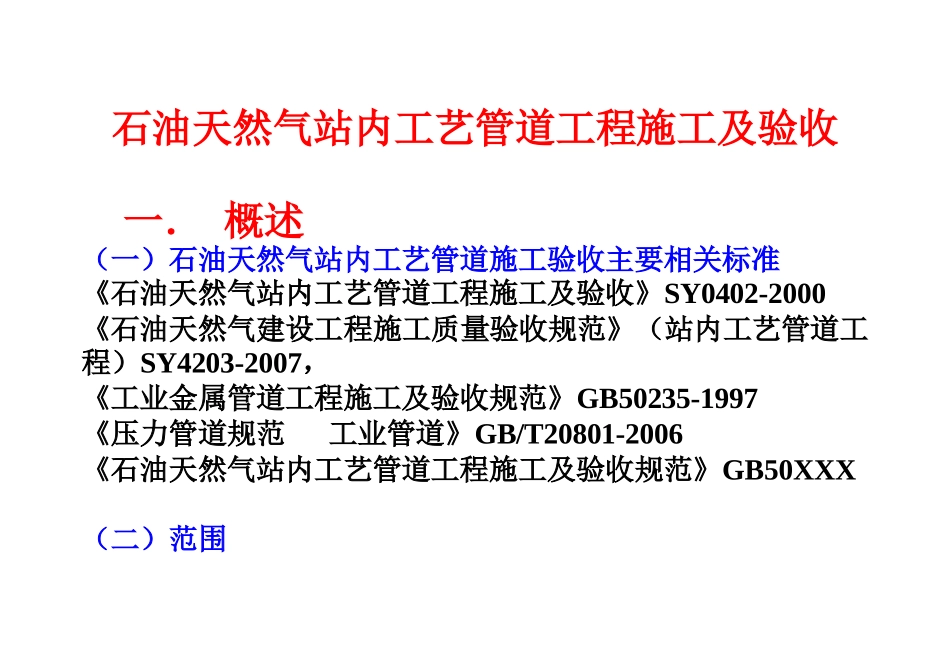

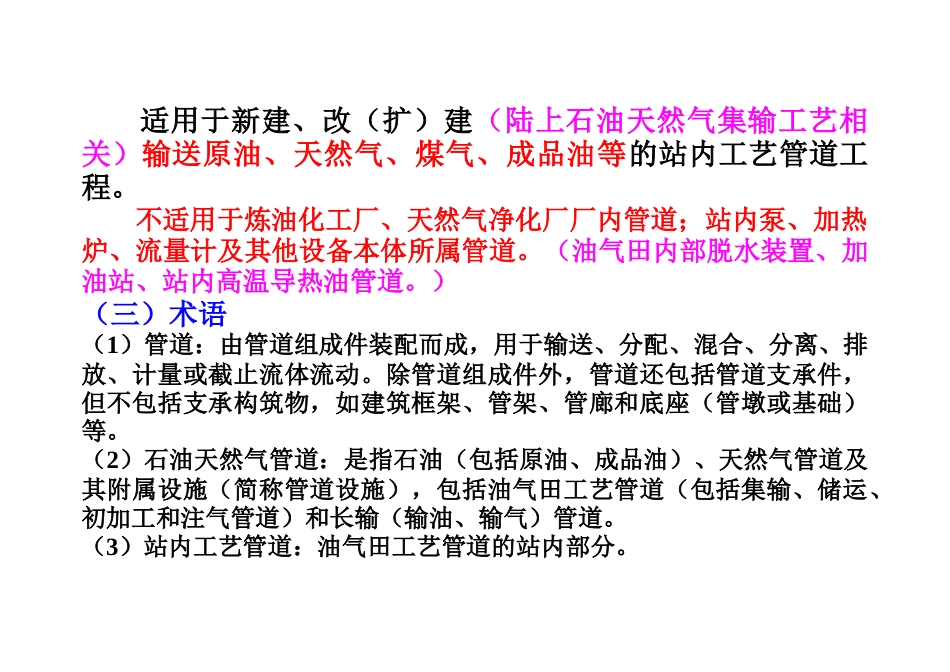

石油天然气站内工艺管道工程施工及验收（讲解提纲）石油天然气站内工艺管道工程施工及验收一．概述（一）石油天然气站内工艺管道施工验收主要相关标准《石油天然气站内工艺管道工程施工及验收》SY0402-2000《石油天然气建设工程施工质量验收规范》（站内工艺管道工程）SY4203-2007，《工业金属管道工程施工及验收规范》GB50235-1997《压力管道规范工业管道》GB/T20801-2006《石油天然气站内工艺管道工程施工及验收规范》GB50XXX（二）范围适用于新建、改（扩）建（陆上石油天然气集输工艺相关）输送原油、天然气、煤气、成品油等的站内工艺管道工程。不适用于炼油化工厂、天然气净化厂厂内管道；站内泵、加热炉、流量计及其他设备本体所属管道。（油气田内部脱水装置、加油站、站内高温导热油管道。）（三）术语（1）管道：由管道组成件装配而成，用于输送、分配、混合、分离、排放、计量或截止流体流动。除管道组成件外，管道还包括管道支承件，但不包括支承构筑物，如建筑框架、管架、管廊和底座（管墩或基础）等。（2）石油天然气管道：是指石油（包括原油、成品油）、天然气管道及其附属设施（简称管道设施），包括油气田工艺管道（包括集输、储运、初加工和注气管道）和长输（输油、输气）管道。（3）站内工艺管道：油气田工艺管道的站内部分。（4）管道单元：采用预制的方法，将管道、管道附件按照设计的要求进行部分组装而成的单元。（5）压力管道：受国家安全监察的特种设备之一，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0．1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。（6）工业管道：压力管道的一部分，是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。《特种设备目录》将工业管道划分为工艺管道、动力管道和制冷管道三个品种。（7）管道组成件：是用于连接或装配成压力密封的管道系统机械元件，包括管子、管件、法兰、垫片、紧固件、阀门、安全保护装置以及诸如膨胀节、挠性接头、耐压软管、过滤器、管路中的仪表（如孔板）和分离器等。GB50316：用于连接或装配成管道的元件，包括管子、管件、法兰、垫片、紧固件、阀门、以及管道特殊件。管道特殊件是按工程设计条件特殊制造的管道组成件，如膨胀节、特殊阀门、爆破片、阻火器、过滤器、挠性接头及软管等。GB50235：用于连接或装配管道的元件，它包括管子、管件、法兰、垫片、紧固件、阀门以及膨胀接头、挠性接头、耐压软管、疏水器、过滤器和分离器等。（8）管件管道组成件的一个类别，通常包括弯头、三通、异径管、管帽、翻边短节和活接头等。支管座：子管与母管轴向成90°异径连接时，用于母管孔上的与支管相连接的过渡件。（9）紧固件：用于法兰连接的螺栓和螺帽。（10）压力管道元件：是指特种设备安全监察范围内的压力管道组成件和支吊架。（11）撬装设备：在工厂将机泵和工艺管道等组装到钢质底座上，整体拉运到现场、直接安装在基础上的成套设备。（把可以实现部分或全部化工流程的诸多装置，集成在一个橇体上，以方便运输和快速组态）。（12）质量证明书：材料质量证明（检验文件）的一种形式。由制造厂生产部门以外的独立授权部门或人员，按照标准及合同的规定，按批在交货产品上（或取样）进行检验和试验，并注明结果的检验文件。制造厂质量证明书由独立于生产部门的制造厂检验部门签署并批准生效。法律法规有规定的，由法定检验检测机构出具监督检验证明。（13）外观（目视）检查：是指对易于观察或能做外观检查的组成件、连接接头及其它管道元件的部分在其制造、制作、装配、安装、检查或试验之前、进行中或之后进行的观察。目视检查应包括核实材料、组件、尺寸、接头的制备、组对、焊接、粘接、钎焊、法兰连接、螺纹或其它连接方法、支承件、装配以及安装等的质量是否达到相关标准和工程设计的要求。（14）干空气：露点低于-40℃的空气。（15）汽化器：用于加热低温液体或液化气体，使之汽化为设计温度下的气...
