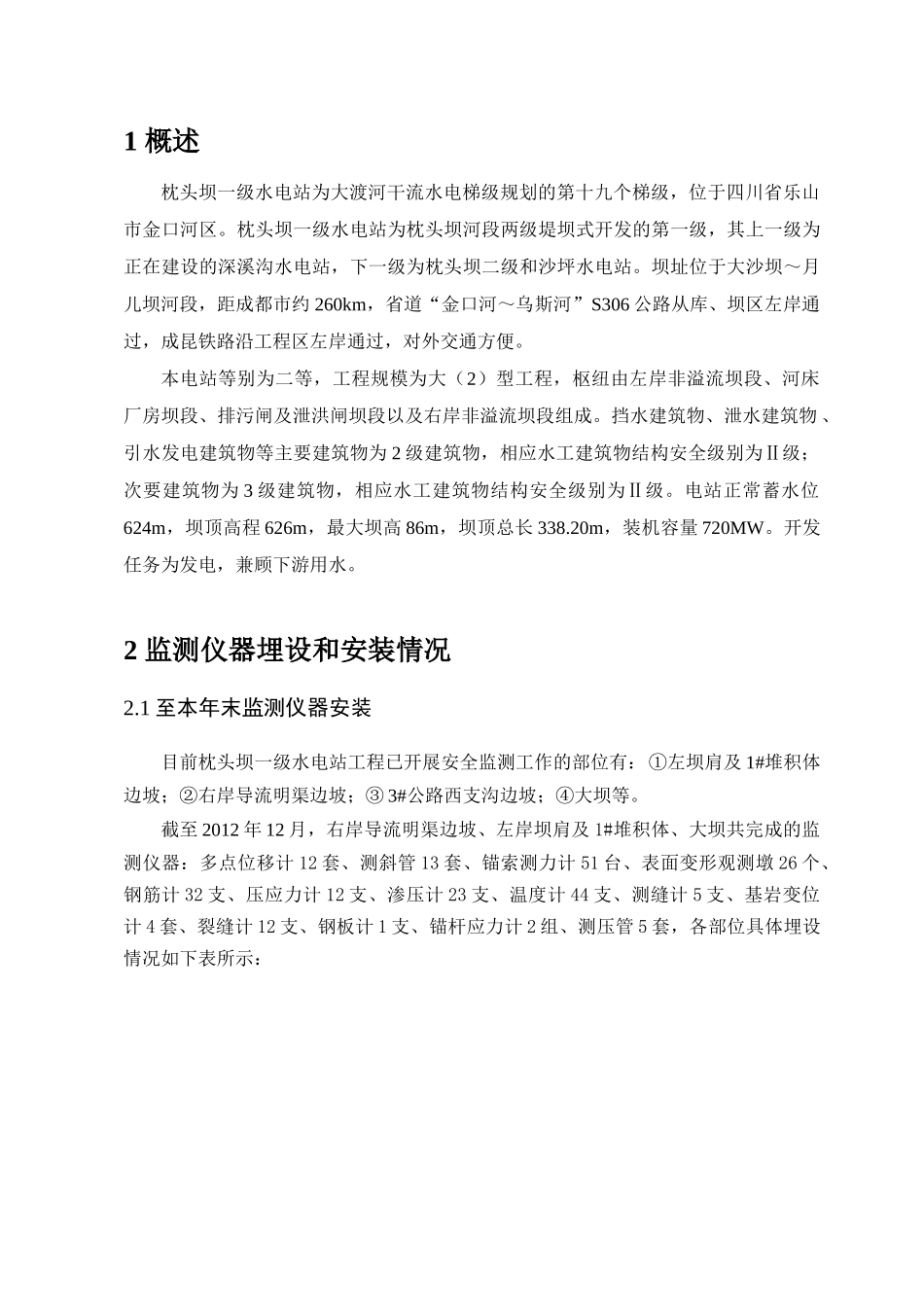

1概述枕头坝一级水电站为大渡河干流水电梯级规划的第十九个梯级，位于四川省乐山市金口河区。枕头坝一级水电站为枕头坝河段两级堤坝式开发的第一级，其上一级为正在建设的深溪沟水电站，下一级为枕头坝二级和沙坪水电站。坝址位于大沙坝～月儿坝河段，距成都市约260km，省道“金口河～乌斯河”S306公路从库、坝区左岸通过，成昆铁路沿工程区左岸通过，对外交通方便。本电站等别为二等，工程规模为大（2）型工程，枢纽由左岸非溢流坝段、河床厂房坝段、排污闸及泄洪闸坝段以及右岸非溢流坝段组成。挡水建筑物、泄水建筑物、引水发电建筑物等主要建筑物为2级建筑物，相应水工建筑物结构安全级别为Ⅱ级；次要建筑物为3级建筑物，相应水工建筑物结构安全级别为Ⅱ级。电站正常蓄水位624m，坝顶高程626m，最大坝高86m，坝顶总长338.20m，装机容量720MW。开发任务为发电，兼顾下游用水。2监测仪器埋设和安装情况2.1至本年末监测仪器安装目前枕头坝一级水电站工程已开展安全监测工作的部位有：①左坝肩及1#堆积体边坡；②右岸导流明渠边坡；③3#公路西支沟边坡；④大坝等。截至2012年12月，右岸导流明渠边坡、左岸坝肩及1#堆积体、大坝共完成的监测仪器：多点位移计12套、测斜管13套、锚索测力计51台、表面变形观测墩26个、钢筋计32支、压应力计12支、渗压计23支、温度计44支、测缝计5支、基岩变位计4套、裂缝计12支、钢板计1支、锚杆应力计2组、测压管5套，各部位具体埋设情况如下表所示：表2-1监测仪器埋设情况统计表工程名称多点位移计(套)测斜管(个)锚索测力计（台）表面变形观测墩（个）钢筋计（支）压应力计（支）渗压计（支）温度计（支）测缝计（支）裂缝计（支）锚杆测力计（套）钢板计（支）测压管（套）基岩变位计（支）导流明渠边坡1083013------2---大坝----8-1944612-144左坝肩2123----------1#堆积体-4131024124-----1-3#公路及西支沟--6-----------总计121351263212234461221542.2本年监测仪器安装自2012年1月至2012年12月，右岸导流明渠边坡、左岸坝肩及1#堆积体、大坝共完成的监测仪器：测斜管1套、锚索测力计22台、钢筋计8支、渗压计13支、温度计12支、测缝计3支、测压管5套、裂缝计12支、钢板计1支，各部位具体埋设情况如下表所示：表2-2本年监测仪器埋设情况统计表工程名称多点位移计(套)测斜管(个)锚索测力计（台）表面变形观测墩（个）钢筋计（支）压应力计（支）渗压计（支）温度计（支）测缝计（支）裂缝计（支）锚杆测力计（套）钢板计（支）测压管（套）基岩变位计（支）导流明渠边坡--8-----------大坝----8-1312312-14-左坝肩--1-----------1#堆积体-113---------1-总计-122-8-1312312-15-2.3施工工程安全监测的质量情况2012年1月初至2012年12月底，施工工程安全监测大多数监测仪器埋设安装情况优良，只有个别仪器安装埋设被评为合格。2.4施工工程安全监测工程进展情况至本年末，根据设计图纸及设计变更通知，除大坝监测仪器以外已全部安装埋设完成。2.5施工工程安全监测设备及技术力量动态安全监测工程设备在每次使用完后及时对其进行保养，监测设备已到检定期的及时到检定中心进行校核。对于工作人员，每年轮流返回总公司进行培训考核，以保证安全监测工程仪器安装埋设质量。2.6施工工程安全监测工作情况本年提供年报1期，月报12期，周报52期2.7施工工程安全监测工程建设大事记本年我部提供安全监测过流报告，为枕头坝过流提供有力依据。2.8施工工程安全监测工程存在的问题与建议本年仪器电缆被破坏现象时有发生，我部对监测仪器电缆进行多次修复，望施工单位能够加以保护。3安全监测资料分析本年报所涉及的监测仪器包括了截止2012年12月底已埋设并投入观测的仪器，各部位监测资料分析成果如下。3.1左坝肩及1#堆积体边坡3.1.1测斜孔监测成果测量测斜孔变形的传感器（测斜仪）的标致长度为0.5m，测量时通过传感器测量0.5m一段的角度变化，然后换算为0.5m测段上下两点间的相对水平位移，一般测斜孔局部1~2m以内的相对位移较为准确。所以对于岩质边坡来说，测斜孔主要用于监测岩体内弱结构面（如断层、裂隙及节理等）的错动变形。因而将局部1~2m累积位移的相对...
