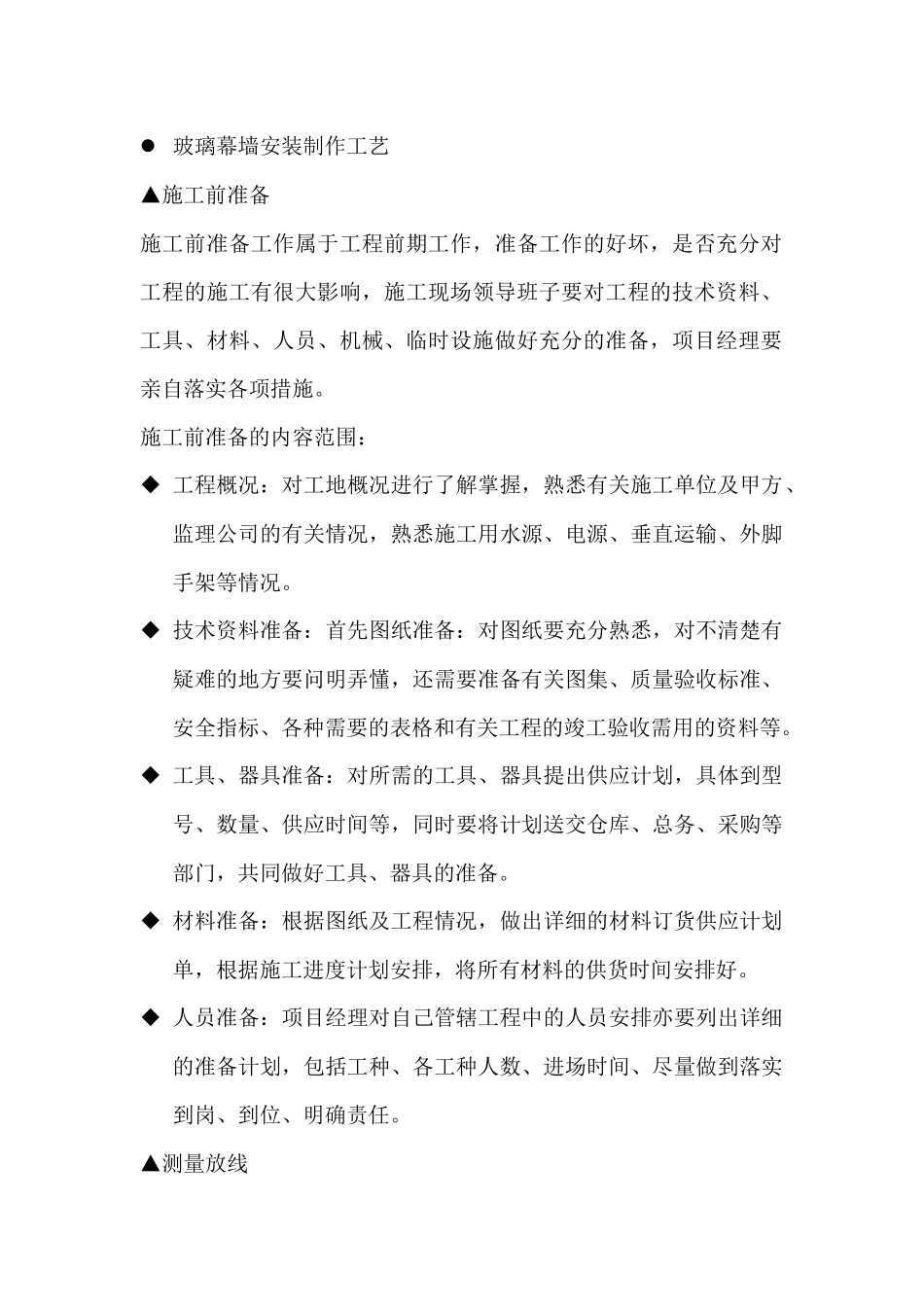

玻璃幕墙安装制作工艺▲施工前准备施工前准备工作属于工程前期工作，准备工作的好坏，是否充分对工程的施工有很大影响，施工现场领导班子要对工程的技术资料、工具、材料、人员、机械、临时设施做好充分的准备，项目经理要亲自落实各项措施。施工前准备的内容范围：工程概况：对工地概况进行了解掌握，熟悉有关施工单位及甲方、监理公司的有关情况，熟悉施工用水源、电源、垂直运输、外脚手架等情况。技术资料准备：首先图纸准备：对图纸要充分熟悉，对不清楚有疑难的地方要问明弄懂，还需要准备有关图集、质量验收标准、安全指标、各种需要的表格和有关工程的竣工验收需用的资料等。工具、器具准备：对所需的工具、器具提出供应计划，具体到型号、数量、供应时间等，同时要将计划送交仓库、总务、采购等部门，共同做好工具、器具的准备。材料准备：根据图纸及工程情况，做出详细的材料订货供应计划单，根据施工进度计划安排，将所有材料的供货时间安排好。人员准备：项目经理对自己管辖工程中的人员安排亦要列出详细的准备计划，包括工种、各工种人数、进场时间、尽量做到落实到岗、到位、明确责任。▲测量放线说明：由于幕墙的高精级的特征，所以对土建的要求就相对提高（土建施工的误差与建筑结构的难易、施工单位的水平等有着密切关系），这就造成了幕墙施工与土建误差的矛盾。而解决这一矛盾的唯一途径就是幕墙施工单位对结构误差进行调整，这就需要对主体已完成或局部完成的建筑物进行外轮廓测量，根据测量结果确定幕墙的调整处理方法，提供给设计室作出设计更改。工艺流程说明：工艺流程：熟悉了解建筑结构与幕墙设计图→对整个工程进行分区、分面→确定基准测量层→确定基准测量轴线→确定关键点→放线→测量→记录原始数据→更换测量立面（或层次）→重复上面程序→整理数据→分类→处理或上报设计室基本操作说明：熟悉图纸。对于本作业的操作，首先对有关图纸有全面的了解，不仅是对幕墙施工图，对土建图、结构图也需要了解，主要了解立面变化的位置、标高、变化的特点，对图纸全面掌握需对照实际施工进行。对整个工程进行分区、分面、编制测量计划，对于工作量较大的或是较复杂的工程，测量要分类有序的进行，在对建筑物轮廓测量前要编制量计划，对所测量对象进行分区、分面、分部的计划测量，然后进行综合，测量区域的划分在一般情况下遵循以立面划分为基础，以立面变化为界限的原则，全方位进行测量。在对整个工程进厂分区（可在图纸上完成，也可在现场完成）后，就对每个区进行测量。根据实际情况，可一区一区分行，也可以几个区同时进行，在测量时首先找到关键层，关键层必须具备以下几个条件：①要具备纵观全区的特性；②可以由此层开线到全区的每一部分；③由此层所放的线具有测量性和可控性。④可影响周围环境的层次，关键层也是垂直主位的定位层。确定了基准测量层后随后即要确定基准测量轴线。轴线是建筑物的定位准线，幕墙施工定前，首先要与土建共同确定基准轴线或复核土建的基准轴线。关键层、基准轴线确定后，随后确定的即是关键点，关键点在关键层寻找，但不一定在基准轴上，且不低于两个点。放线：放线从关键点开始，先放水平线，用水准仪进行水平线的放线，一般的铁线放线采用花篮螺丝收紧，然后吊线（垂线），放线时要注意风力大于4级时不宜放线，同时高层、超高层建筑一般要采用高精度激光经纬仪器放线，再配以铁线吊线的方法进行放线。测量：根据放线后的现场情况，对实际施工的土建结构进行测量。测量时注意：①多把米尺同时测量时要考虑米尺的误差，即测量前要对尺；②测量点要统一；③测量结果要随时记录，记录清单要清楚明了。数据记录整理分类：对测量的结果，要进行整理，对各种结果进行分类，同时对照建筑图进行误差寻找得出误差结果。处理数据。对数据进行处理后，要对误差大、需调整的位置进行处理，提出切实可行的处理方案。同时，将资料（原始）整理成册上报设计室，同时进行下一道工序的工作。所需工器具及人员：工器具：冲击钻、电焊机、水准仪、经纬仪、圈尺、吊锤、铁线固定用角铁或钢筋头。...
