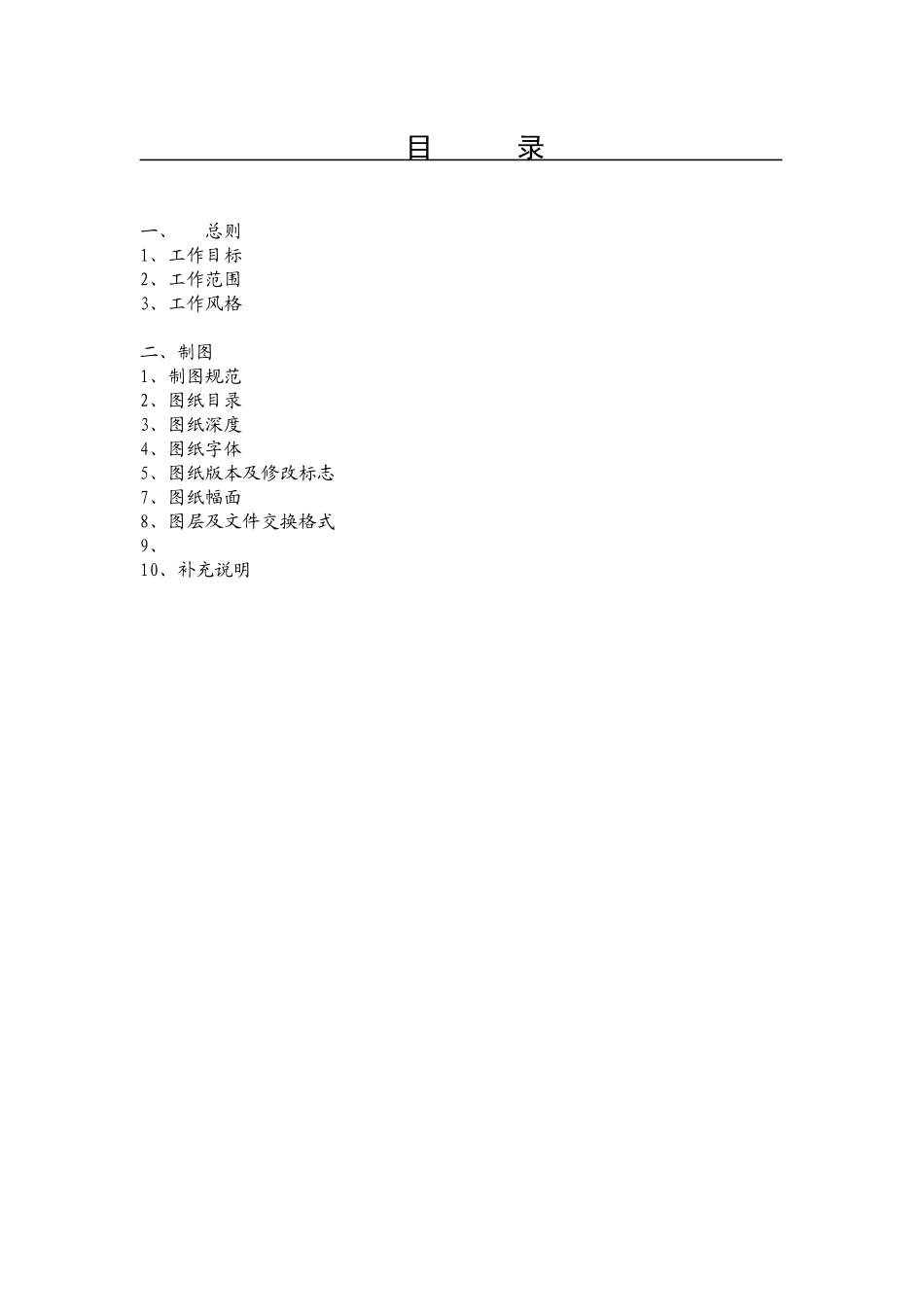

XX市XX建筑设计研究院技术文件计算机辅助制图标准(试用稿)南京市民用建筑设计研究院目录一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、10、补充说明前言自1995年以来，我院的计算机辅助设计工作，在院领导的重视和大力推广下得到了全面普及，其应用已达到一定水平。为了进一步提高设计水平，使我院的计算机辅助设计逐步实现规范化、标准化、网络化，我们组织了总工办等设计人员，通过对我院近年来的计算机辅助设计工作的经验、提炼和总结，制订本标准。今后，凡我院承接编制的各类设计任务应用计算机辅助绘图，均需依照本标准进行。全院各设计人员在其具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料，提交给总工办，以便今后对本标准进一步调整和完善。南京市民用建筑设计研究院2000年5月23日一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。建筑制图的表达应清晰、完整、统一。二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。字型文件放置在单位计算机网络服务器上（其具体位置\\server1\software\standard\fonts）。汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shx。所有中英文之标注宜按下表执行常用字型表表1用途字型字高宽高比图纸名称中文St64f.shx10mm0.8说明文字标题中文St64f.shx5.0mm0.8标注文字中文Hztxt.shx3.5mm0.8说明文字中文Hztxt.shx3.5mm0.8总说明中文St64f.shx5.0mm0.8标注尺寸西文Simpelx.shx3.0mm0.8注：中西文比例设置为1：0.7，说明文字一般应位于图面右侧。字高为打印出图后的高度。5、图纸版本及修改标记5.1图纸版本图纸修改等改用版本标志，停用原先采用用建修、结修、电、水、暖修等及其他编号标志。5.1.1施工图版本号第一次出图版本号为0第二次修改图版本号为1第三次修改图版本号为25.1.2方案图或报批图等非施工用图版本号第一次图版本号为A第二次图版本号为B第三次图版本号为C5.2图面修改标记图纸修改可以版本号区分，每次修改必须在修改处做出标记，并注明版本号，如下图。简单或单一修改仍使用变更通知单。6、图纸幅面6.1图纸图幅采用A0、A1、A2、A3四种标准，以A1图纸为主。图框文...
