中国南方电网线损理论计算技术标准VIP免费

中国南方电网线损理论计算技术标准_第1页
1/49
中国南方电网线损理论计算技术标准_第2页
2/49
中国南方电网线损理论计算技术标准_第3页
3/49

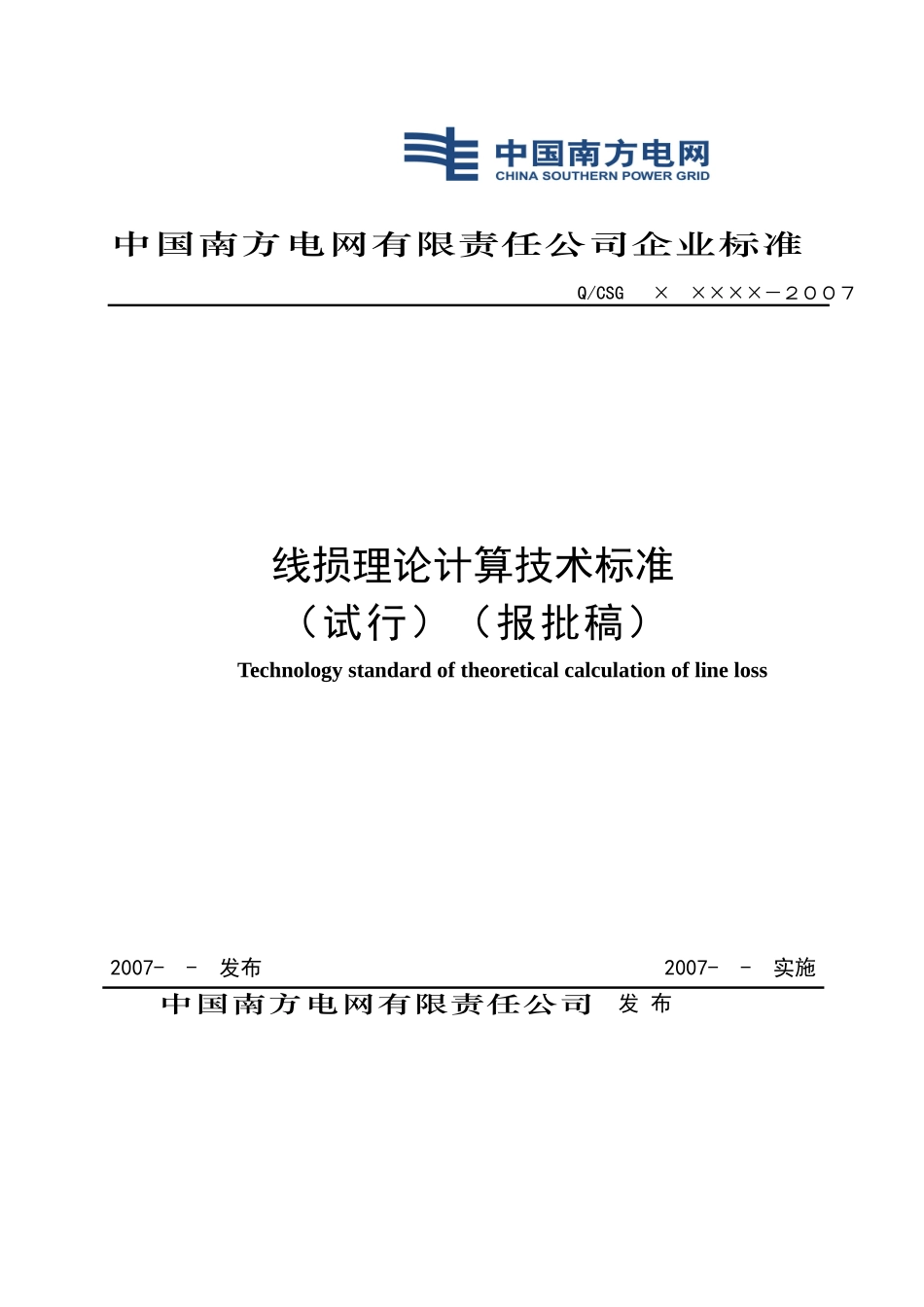

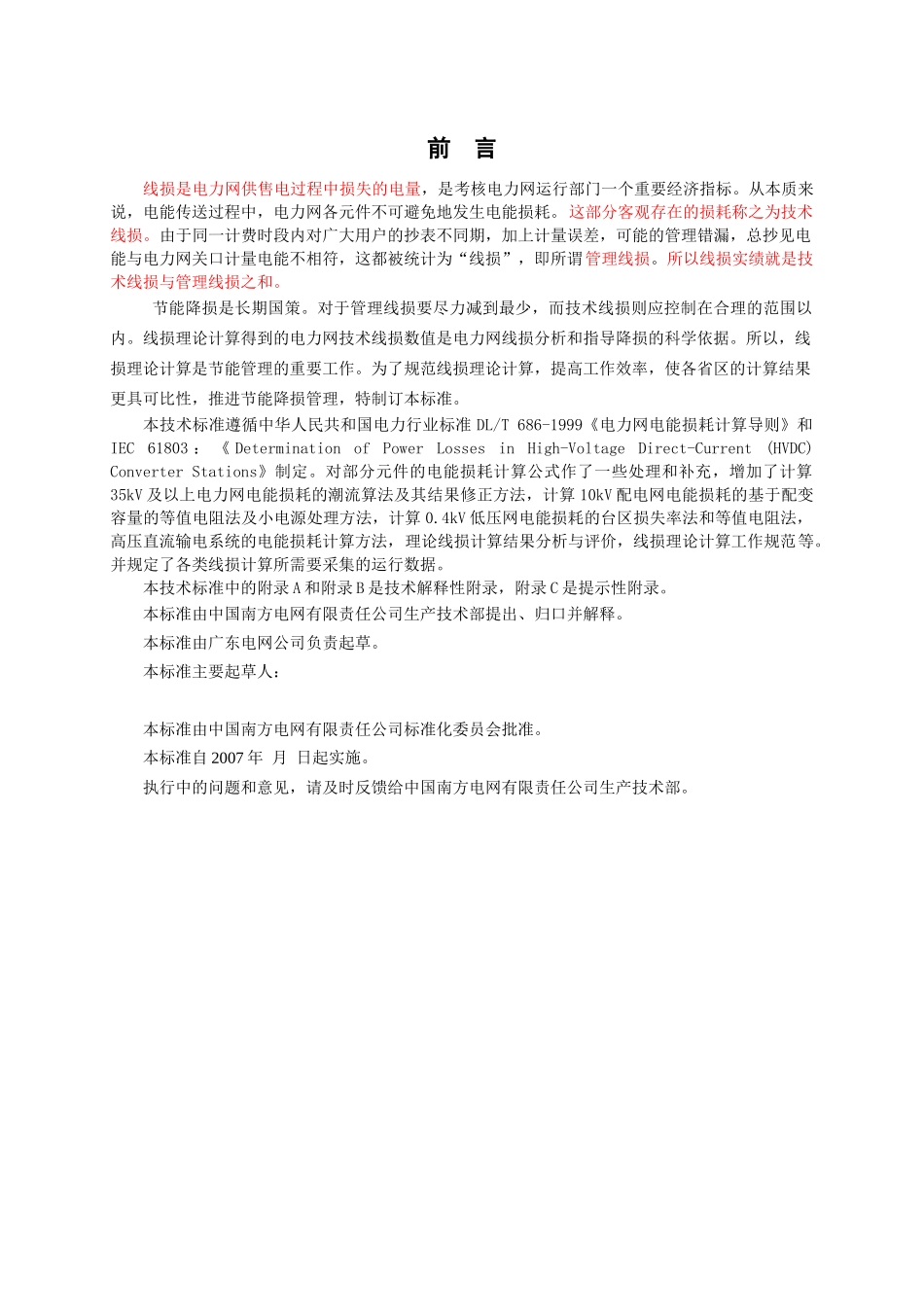

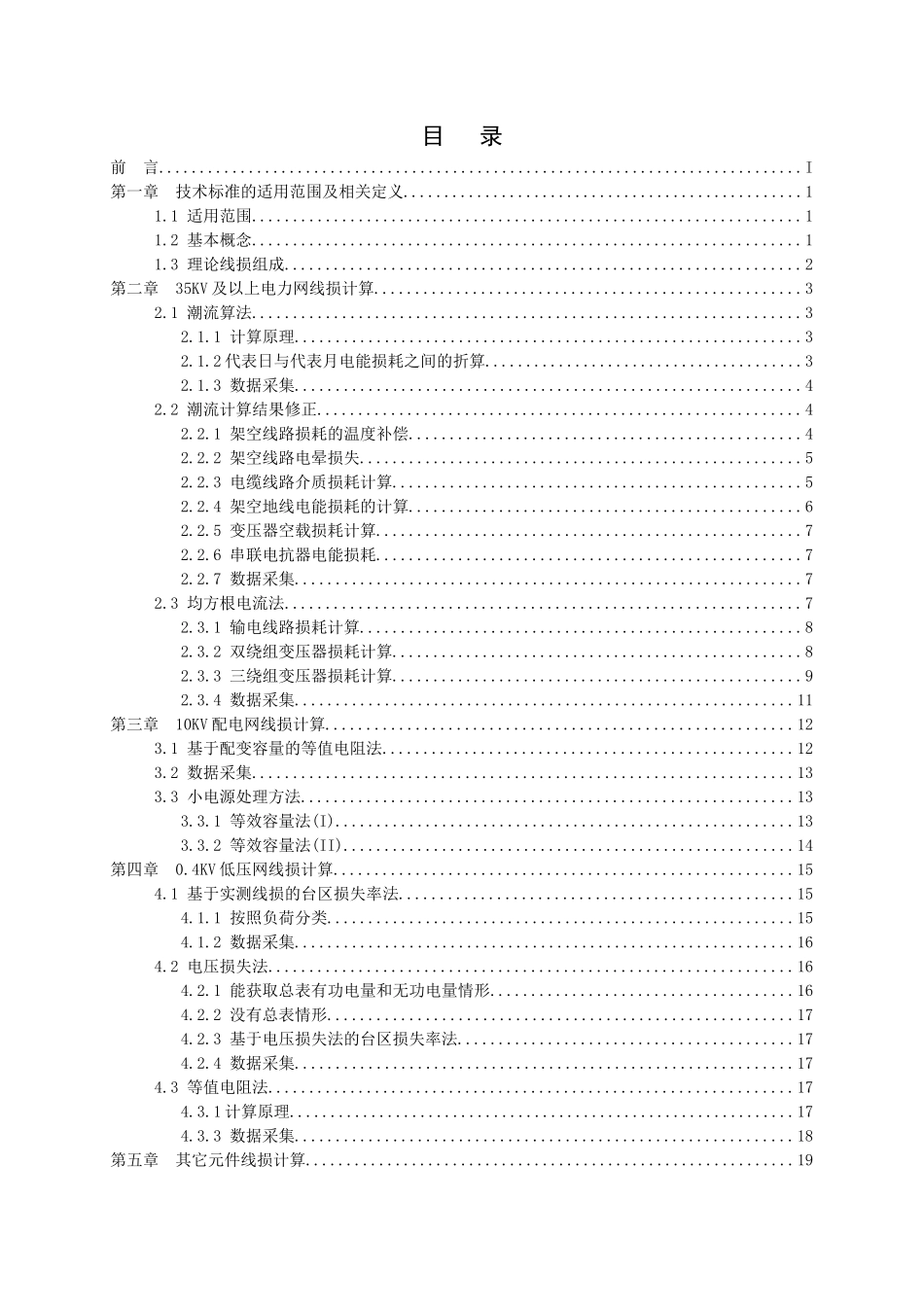

中国南方电网有限责任公司企业标准Q/CSG×××××-2007线损理论计算技术标准(试行)(报批稿)Technologystandardoftheoreticalcalculationoflineloss2007--发布2007--实施中国南方电网有限责任公司发布前言线损是电力网供售电过程中损失的电量,是考核电力网运行部门一个重要经济指标。从本质来说,电能传送过程中,电力网各元件不可避免地发生电能损耗。这部分客观存在的损耗称之为技术线损。由于同一计费时段内对广大用户的抄表不同期,加上计量误差,可能的管理错漏,总抄见电能与电力网关口计量电能不相符,这都被统计为“线损”,即所谓管理线损。所以线损实绩就是技术线损与管理线损之和。节能降损是长期国策。对于管理线损要尽力减到最少,而技术线损则应控制在合理的范围以内。线损理论计算得到的电力网技术线损数值是电力网线损分析和指导降损的科学依据。所以,线损理论计算是节能管理的重要工作。为了规范线损理论计算,提高工作效率,使各省区的计算结果更具可比性,推进节能降损管理,特制订本标准。本技术标准遵循中华人民共和国电力行业标准DL/T686-1999《电力网电能损耗计算导则》和IEC61803:《DeterminationofPowerLossesinHigh-VoltageDirect-Current(HVDC)ConverterStations》制定。对部分元件的电能损耗计算公式作了一些处理和补充,增加了计算35kV及以上电力网电能损耗的潮流算法及其结果修正方法,计算10kV配电网电能损耗的基于配变容量的等值电阻法及小电源处理方法,计算0.4kV低压网电能损耗的台区损失率法和等值电阻法,高压直流输电系统的电能损耗计算方法,理论线损计算结果分析与评价,线损理论计算工作规范等。并规定了各类线损计算所需要采集的运行数据。本技术标准中的附录A和附录B是技术解释性附录,附录C是提示性附录。本标准由中国南方电网有限责任公司生产技术部提出、归口并解释。本标准由广东电网公司负责起草。本标准主要起草人:本标准由中国南方电网有限责任公司标准化委员会批准。本标准自2007年月日起实施。执行中的问题和意见,请及时反馈给中国南方电网有限责任公司生产技术部。目录前言...............................................................................I第一章技术标准的适用范围及相关定义.................................................11.1适用范围...................................................................11.2基本概念...................................................................11.3理论线损组成...............................................................2第二章35KV及以上电力网线损计算....................................................32.1潮流算法...................................................................32.1.1计算原理..............................................................32.1.2代表日与代表月电能损耗之间的折算.......................................32.1.3数据采集..............................................................42.2潮流计算结果修正...........................................................42.2.1架空线路损耗的温度补偿................................................42.2.2架空线路电晕损失......................................................52.2.3电缆线路介质损耗计算..................................................52.2.4架空地线电能损耗的计算................................................62.2.5变压器空载损耗计算....................................................72.2.6串联电抗器电能损耗....................................................72.2.7数据采集..............................................................72.3均方根电流法...............................................................72.3.1输电线路损耗计算......................................................82.3.2双绕组变压器损耗计算....................................
