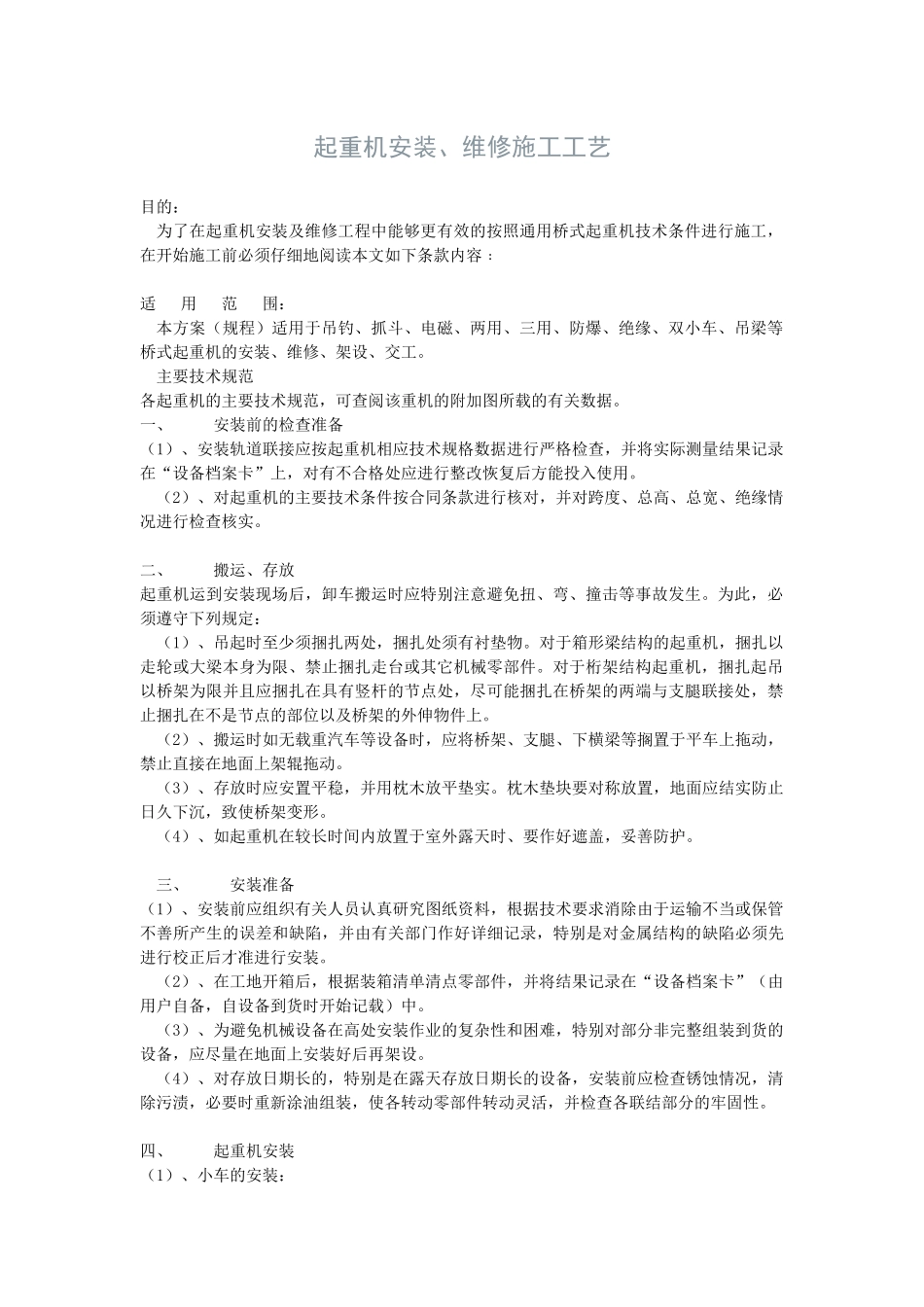

起重机安装、维修施工工艺VIP免费

起重机安装、维修施工工艺目的：为了在起重机安装及维修工程中能够更有效的按照通用桥式起重机技术条件进行施工，在开始施工前必须仔细地阅读本文如下条款内容﹕适用范围：本方案（规程）适用于吊钓、抓斗、电磁、两用、三用、防爆、绝缘、双小车、吊梁等桥式起重机的安装、维修、架设、交工。主要技术规范各起重机的主要技术规范，可查阅该重机的附加图所载的有关数据。一、安装前的检查准备（1）、安装轨道联接应按起重机相应技术规格数据进行严格检查，并将实际测量结果记录在“设备档案卡”上，对有不合格处应进行整改恢复后方能投入使用。（2）、对起重机的主要技术条件按合同条款进行核对，并对跨度、总高、总宽、绝缘情况进行检查核实。二、搬运、存放起重机运到安装现场后，卸车搬运时应特别注意避免扭、弯、撞击等事故发生。为此，必须遵守下列规定：（1）、吊起时至少须捆扎两处，捆扎处须有衬垫物。对于箱形梁结构的起重机，捆扎以走轮或大梁本身为限、禁止捆扎走台或其它机械零部件。对于桁架结构起重机，捆扎起吊以桥架为限并且应捆扎在具有竖杆的节点处，尽可能捆扎在桥架的两端与支腿联接处，禁止捆扎在不是节点的部位以及桥架的外伸物件上。（2）、搬运时如无载重汽车等设备时，应将桥架、支腿、下横梁等搁置于平车上拖动，禁止直接在地面上架辊拖动。（3）、存放时应安置平稳，并用枕木放平垫实。枕木垫块要对称放置，地面应结实防止日久下沉，致使桥架变形。（4）、如起重机在较长时间内放置于室外露天时、要作好遮盖，妥善防护。三、安装准备（1）、安装前应组织有关人员认真研究图纸资料，根据技术要求消除由于运输不当或保管不善所产生的误差和缺陷，并由有关部门作好详细记录，特别是对金属结构的缺陷必须先进行校正后才准进行安装。（2）、在工地开箱后，根据装箱清单清点零部件，并将结果记录在“设备档案卡”（由用户自备，自设备到货时开始记载）中。（3）、为避免机械设备在高处安装作业的复杂性和困难，特别对部分非完整组装到货的设备，应尽量在地面上安装好后再架设。（4）、对存放日期长的，特别是在露天存放日期长的设备，安装前应检查锈蚀情况，清除污渍，必要时重新涂油组装，使各转动零部件转动灵活，并检查各联结部分的牢固性。四、起重机安装（1）、小车的安装：一般小车均在制造厂装配好了，并且经过试车，因此加注润滑油稍经调整后就可以直接装在桥架上。（2）、桥式起重机结构的安装：在安装前先将运输用的钓子或焊接架子去除，将起重机放在水平且平行的轨道上，根据端梁连接板螺栓孔，将端梁连接起来。按照安装图纸的要求，检查起重机的跨度、对角线差小车轨距、上拱度的安装质量。（3）、大车运行机构的安装、检查：安装：大车运行机构已经在制造厂装配好，并经过试验运转，桥式起重机大车运行机构与桥架一起发运，大车运行机构在起重机组装完成后加注润滑油。检查：А、检查运行机构时，应以车轮外侧面（加工了一道小沟）为基准。每个车轮端面对钢轨的对称垂直面的不平行差≤L/1000，且两个主动、（或被动）车轮的不平行方向相反。В、装在同一平衡梁上的两个车轮其对称垂直平面应在同一垂直平面内，偏差≤1毫米。并且在同一端梁上的两个距离最远的车轮、其对称垂直平面的偏差≤3毫米。C、车轮端面对通过轨道的平面不垂直度不大于车轮直径的1／400，且必须是上边偏向轨道的外侧。D、当起重机无负荷时，装好的所有车轮都应同时和轨道接触。E、传动轴的摆动量距轴中心线≤1毫米。F、将车轮悬空，用手转动使其旋转一周时，不得有卡阻现象。五、起重机电气设备的安装（1）、安装前，应详细地熟悉该机的电气图与技术条件，了解电气图各元件的相互作用和操纵原理，以求能迅速的处理安装及试车中所发生的问题。（2）、电气设备的安装、电线管（汇线桥）的敷设，应按所附的电气原理图、配线图、电气总图，以及本章规定进行。（3）、应特别注意电气设备的安装质量，必须由熟练的电工与钳工进行安装。六、检查各项电气设备状况（1）、电动机：安装前，必须用兆欧表测试电动机的绝缘性能，如果电动机定子绝缘电阻未达到2兆欧，转子绝缘电阻未达到0...
