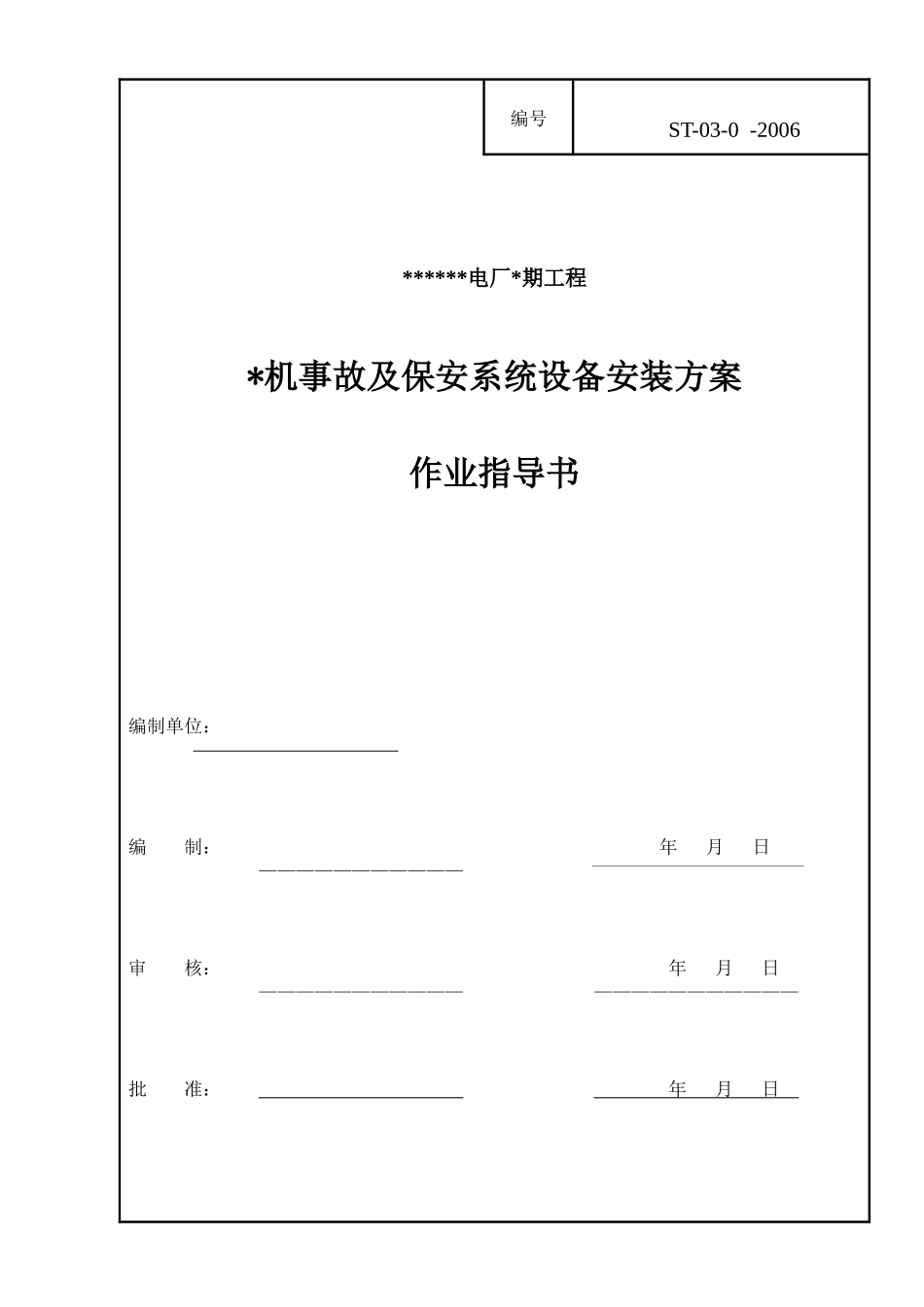

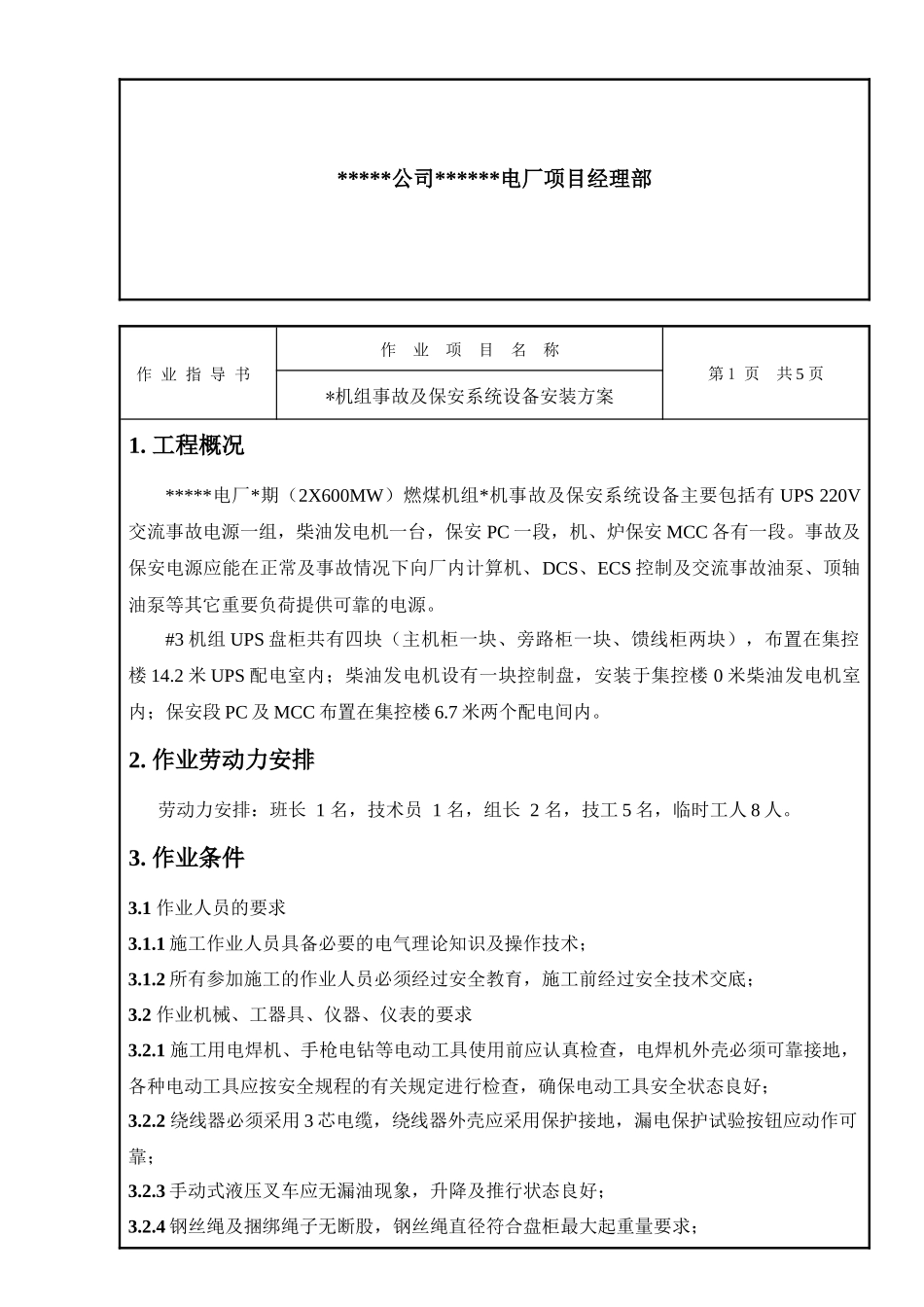

编号ST-03-0-2006******电厂*期工程*机事故及保安系统设备安装方案作业指导书编制单位：———————————编制：年月日———————————审核：年月日——————————————————————批准：年月日*****公司******电厂项目经理部作业指导书作业项目名称第1页共5页*机组事故及保安系统设备安装方案1.工程概况*****电厂*期（2X600MW）燃煤机组*机事故及保安系统设备主要包括有UPS220V交流事故电源一组，柴油发电机一台，保安PC一段，机、炉保安MCC各有一段。事故及保安电源应能在正常及事故情况下向厂内计算机、DCS、ECS控制及交流事故油泵、顶轴油泵等其它重要负荷提供可靠的电源。#3机组UPS盘柜共有四块（主机柜一块、旁路柜一块、馈线柜两块），布置在集控楼14.2米UPS配电室内；柴油发电机设有一块控制盘，安装于集控楼0米柴油发电机室内；保安段PC及MCC布置在集控楼6.7米两个配电间内。2.作业劳动力安排劳动力安排：班长1名，技术员1名，组长2名，技工5名，临时工人8人。3.作业条件3.1作业人员的要求3.1.1施工作业人员具备必要的电气理论知识及操作技术；3.1.2所有参加施工的作业人员必须经过安全教育，施工前经过安全技术交底；3.2作业机械、工器具、仪器、仪表的要求3.2.1施工用电焊机、手枪电钻等电动工具使用前应认真检查，电焊机外壳必须可靠接地，各种电动工具应按安全规程的有关规定进行检查，确保电动工具安全状态良好；3.2.2绕线器必须采用3芯电缆，绕线器外壳应采用保护接地，漏电保护试验按钮应动作可靠；3.2.3手动式液压叉车应无漏油现象，升降及推行状态良好；3.2.4钢丝绳及捆绑绳子无断股，钢丝绳直径符合盘柜最大起重量要求；3.3作业材料、半成品的质量要求3.3.1盘柜基础槽钢应平直，尺寸、规格符合设计要求；3.3.2盘柜接地铜绞线或扁铜无扭曲和断裂，规格、尺寸符合设计要求。3.4作业环境的要求3.4.1盘柜安装前，建筑物土建部分按照设计已经施工完毕，且盘柜安装场所无积水杂物等施工垃圾；4.施工方法及步骤作业指导书作业项目名称第2页共5页*机组事故及保安系统设备安装方案4.1盘柜基础的安装4.1.1根据设计图纸盘柜基础型钢全部采用10#槽钢，根据安装施工图的安装尺寸进行下料槽钢应进行平直和除锈后才能安装，制作完毕后应做防腐处理；4.1.2安装基础槽钢一定要与土建密切配合，按照安装图，核对土建施工图上的各种预留孔、预留沟和预埋件的位置，形状、数量和尺寸，并在土建施工时随时配合检查，以免发生差错返工；4.1.3基础槽钢下料总长度应按图纸给定长度（盘、柜宽度之和），加上盘、柜组合时盘间间隙尺寸的总和，每个间隙一般为0.5-1mm/m；4.1.4按土建测量所给定标高用水平仪找正；4.1.5槽钢在找正过程中，可采用不同高度的垫铁或角钢进行调整，调整高度满足要求后点焊固定；4.1.6基础槽钢的安装应符合下列要求a.基础槽钢的安装应横平竖直，其偏差符合下表规定：项目允许偏差mm/mmm/全长不直度＜1＜5水平度＜1＜5位置误差及不平行度＜5b.400V抽屉式盘、直流盘及其它固定式低压盘的基础应高出抹平地面10mm；c.小车式开关柜的基础与抹平地面平齐。4.1.7每排盘、柜基础槽钢全部找正后，应根据设计图纸全面核对尺寸，符合要求后将点焊点正式焊接固定；4.1.8盘柜基础槽钢应有明显的可靠接地，接地点不少于2点；4.1.9基础槽钢与配电室接地线采用扁钢连接。4.2盘、柜运输前的准备工作4.2.1根据安装图纸上盘柜的大小尺寸及安装位置，在土建施工过程中，与土建配合留出便于盘柜安装就位的通道；4.2.2盘柜到货后,首先对盘柜进行开箱检查。核对盘柜型号、数量及KKS编码。检查外表工艺应符合要求、柜内元件配置符合设计，并作好记录。同时检查技术资料、合格证作业指导书作业项目名称第3页共5页*机组事故及保安系统设备安装方案及附件应齐全完整；4.2.3准备8t汽车吊及5t平板拖车，钢丝绳、捆绑绳子、手动液压叉车及手拉葫芦；4.2.4检查运输道路应平整坚实，否则应进行修补。4.3运输和搬运4.3.1盘柜运输：核对安装位置及盘柜的型号、KKS编码，按照先、后顺序进行运输，用棕绳绑扎牢固。车速限制在15km/h以内，转弯处应缓慢，到达地点后，用吊车...
