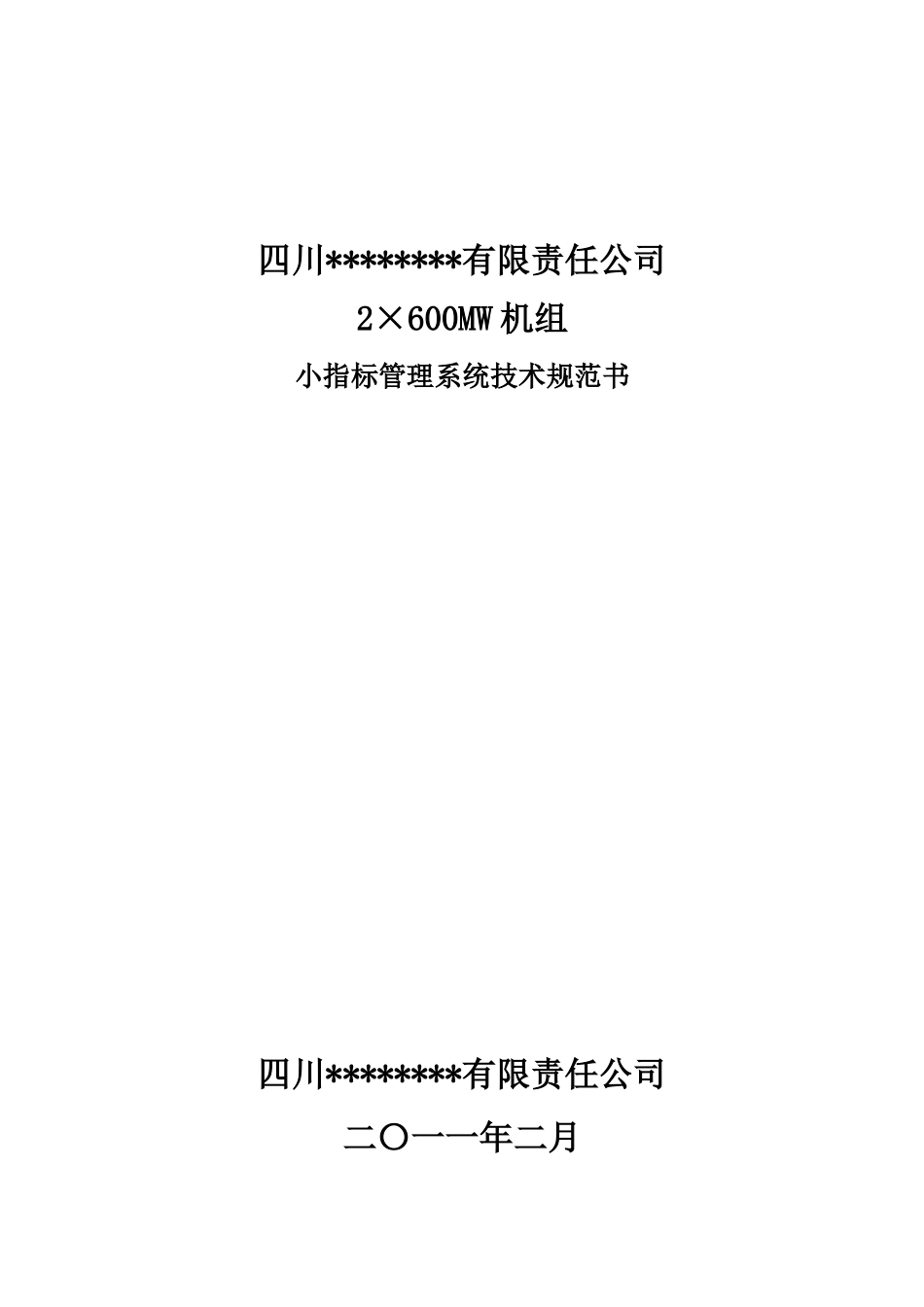

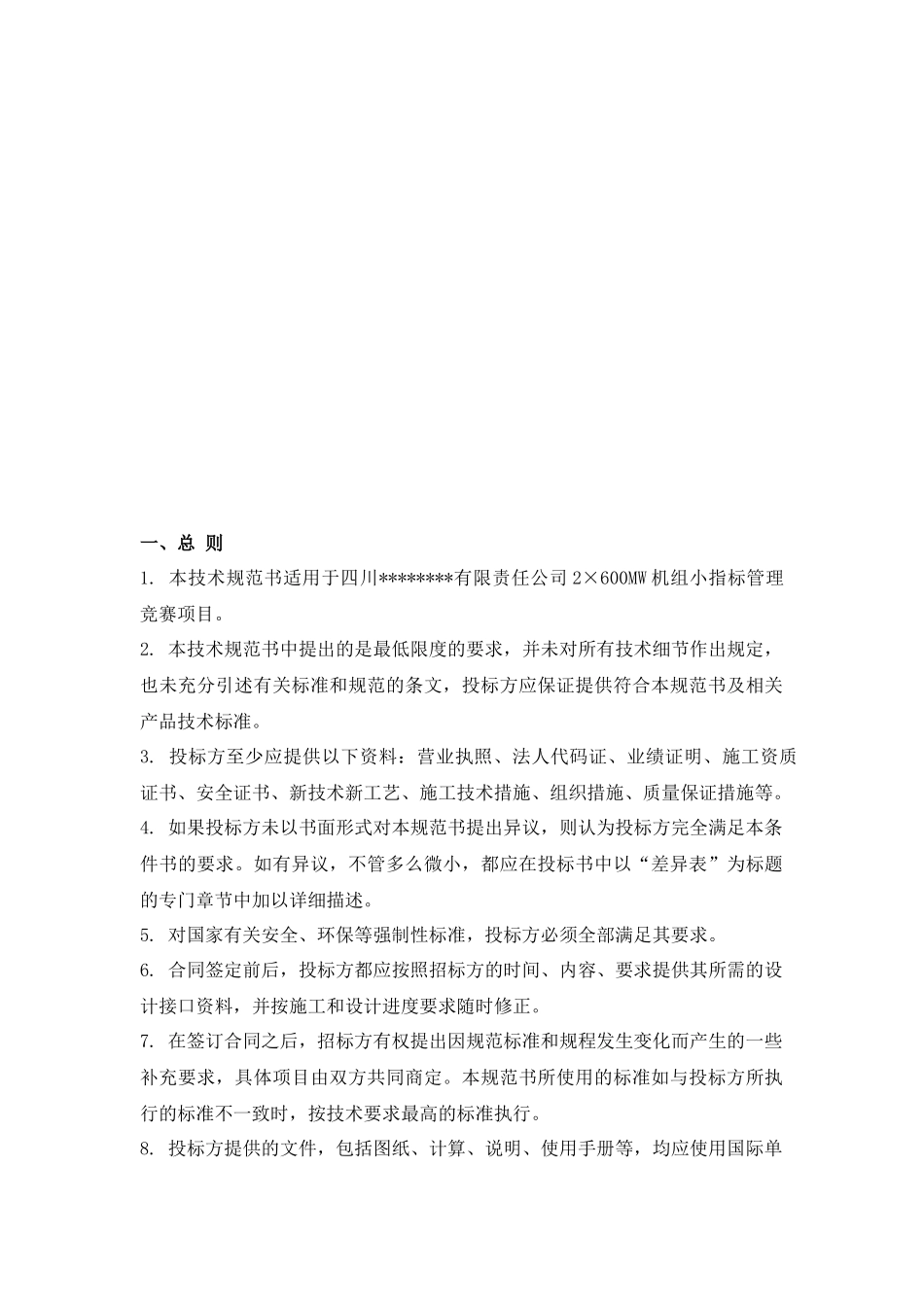

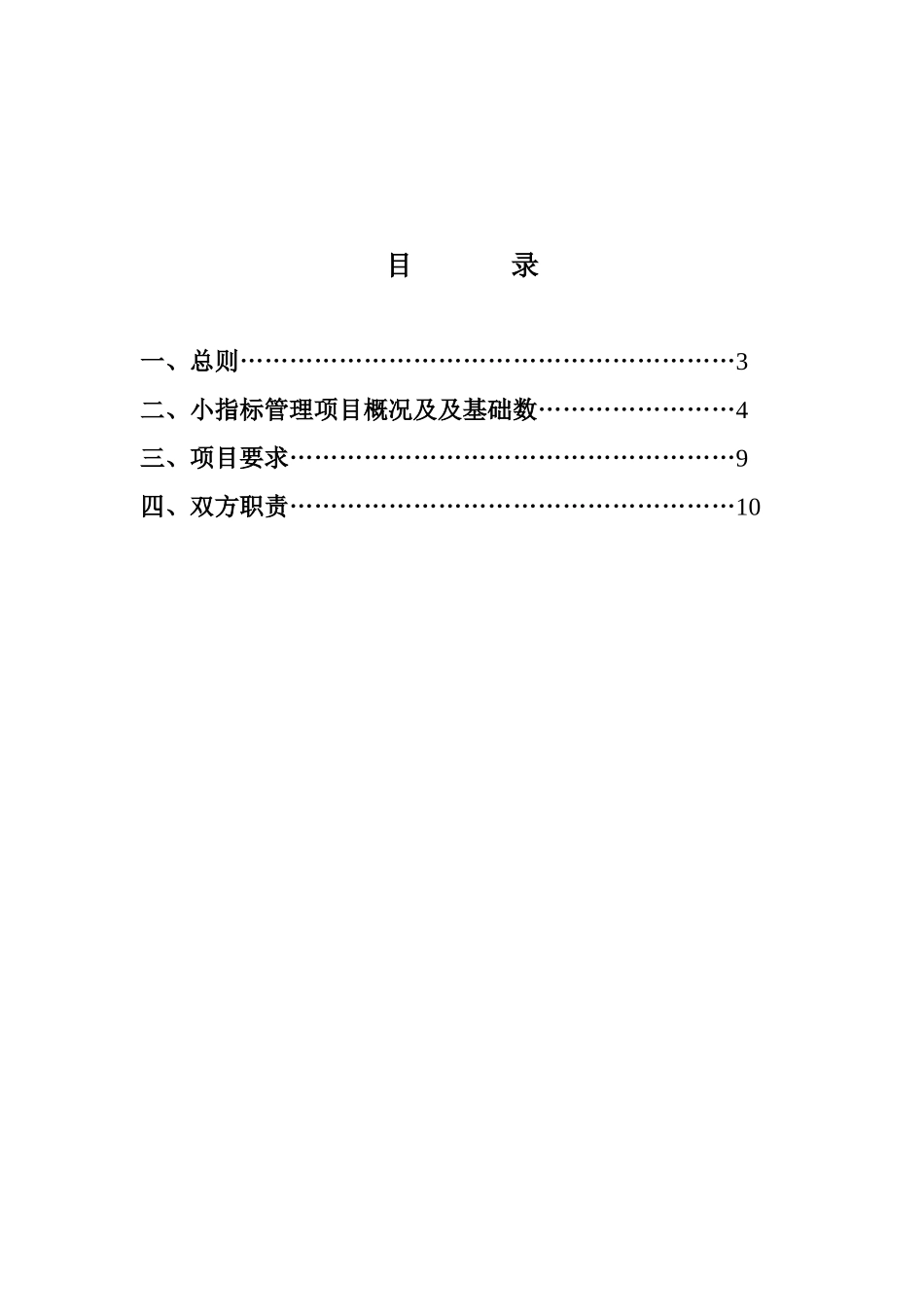

四川********有限责任公司2×600MW机组小指标管理系统技术规范书四川********有限责任公司二〇一一年二月目录一、总则……………………………………………………3二、小指标管理项目概况及及基础数……………………4三、项目要求………………………………………………9四、双方职责………………………………………………10一、总则1.本技术规范书适用于四川********有限责任公司2×600MW机组小指标管理竞赛项目。2.本技术规范书中提出的是最低限度的要求，并未对所有技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书及相关产品技术标准。3.投标方至少应提供以下资料：营业执照、法人代码证、业绩证明、施工资质证书、安全证书、新技术新工艺、施工技术措施、组织措施、质量保证措施等。4.如果投标方未以书面形式对本规范书提出异议，则认为投标方完全满足本条件书的要求。如有异议，不管多么微小，都应在投标书中以“差异表”为标题的专门章节中加以详细描述。5.对国家有关安全、环保等强制性标准，投标方必须全部满足其要求。6.合同签定前后，投标方都应按照招标方的时间、内容、要求提供其所需的设计接口资料，并按施工和设计进度要求随时修正。7.在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。本规范书所使用的标准如与投标方所执行的标准不一致时，按技术要求最高的标准执行。8.投标方提供的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制（SI）。所有文件、工程图纸及相互通讯，均须使用简体中文。9.投标方对供货范围内的系统成套设备的质量及性能（含辅助系统与设备、附件、包括外购的产品等）负有全责。10.投标方负责小指标管理项目的项目设计、设备和材料采购、工程施工、人员培训等工作，并在合同期内承担相应的义务。招标方负责提供现场所需的各种便利条件。11.投标方提供的合同能源管理项目内的主要设备应为代表国内外先进技术的合资或外资品牌。12.投标方选用的改造项目的主要设备至少具备2台以上600MW机组相应改造项目的成功业绩或相应改造项目2台套2年以上良好的运行业绩。13.本技术规范书未尽事宜，由双方协商确定。二、小指标管理项目概况及基础数据招标方小指标管理项目有：2台600MW机组小指标管理系统(一)机组设计数据1.主要综合指标名称设计值备注发电量54亿kwh按设计年利用小时数4500计算厂用电率6.51%含脱硫（不含脱硫5.12%）发电煤耗305g/kwh供电煤耗326．238g/kwh除尘效率≥99.65%脱硫效率≥95%设计煤种全厂发电热效率40.33%2.汽轮机主要参数汽轮机型号：N600-16.67/538/538项目单位铭牌工况TRL最大连续工况TMCR热耗考核工况THA阀门全开工况VWO转速r/min3000300030003000功率MW600.076640.716600.042668.456主蒸汽压力MPa16.6716.6716.6716.67主蒸汽流量t/h192819281785.42028主蒸汽温度℃538538538538再热蒸汽压力MPa3.5473.5723.3283.741再热蒸汽流量t/h1633.5471641.7151527.1851721.213再热蒸汽温度℃538538538538排汽压力kPa(a)11.86.26.26.2凝汽量(包括小机)t/h1233.931225.2211148.7281277.836给水温度℃278.6278.9274282.2补水率%33冷却水温度℃25252525热耗kJ/kW.h8228780278257789汽轮机效率%43.7546.144646.223.锅炉主要参数锅炉型号：DG2028/17.45-II3项目单位BMCRBECR(考核工况)过热蒸汽流量t/h20281928过热蒸汽出口压力MPa(a)17.4517.37过热蒸汽出口温度℃541541锅筒工作压力MPa(a)18.8218.63再热蒸汽流量t/h1721.2131633.55再热蒸汽进/出口压力MPa(a)4.09/3.913.87/3.70再热蒸汽进/出口温度℃330.1/541324.5/541给水温度℃280.72277.1锅炉效率%91.6591.71锅炉容积热负荷Kw/m390.7687.23炉膛辐射热负荷Kw/㎡277.33266.55炉膛断面热负荷Kw/㎡4665.014483.73炉膛容积m31740817408不投油最低稳燃负荷%35出口过剩空气系数1.31.30环境空气温度℃2525第一级减温喷水T/h37.0641.1第二级减温喷水T/h18.5320.55喷水温度℃185.3182.6空预器排烟温度(修正前/后)℃129/124128/123一次风出口温度℃326323二次风出口温度℃345342空预器漏风率%5....
