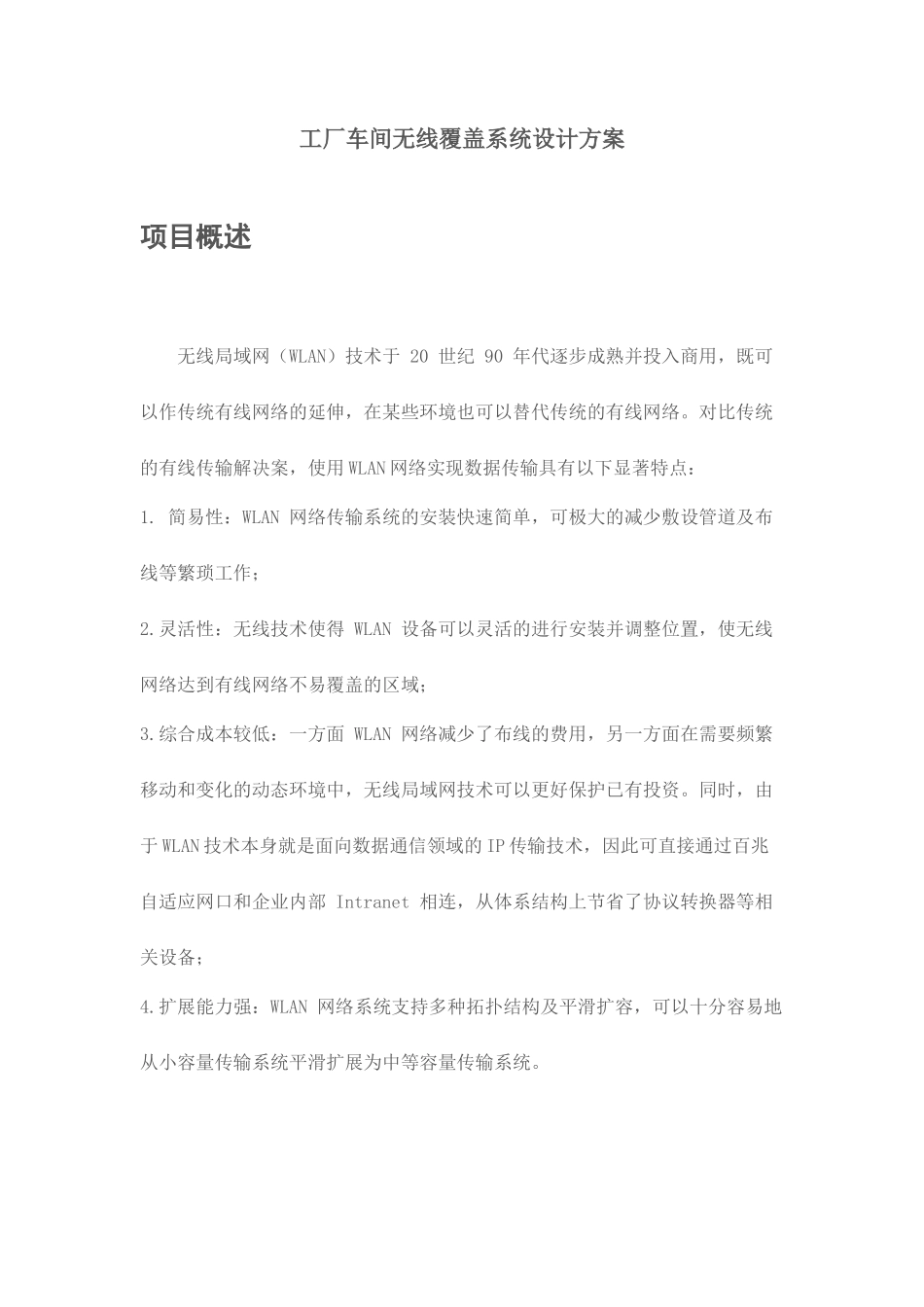

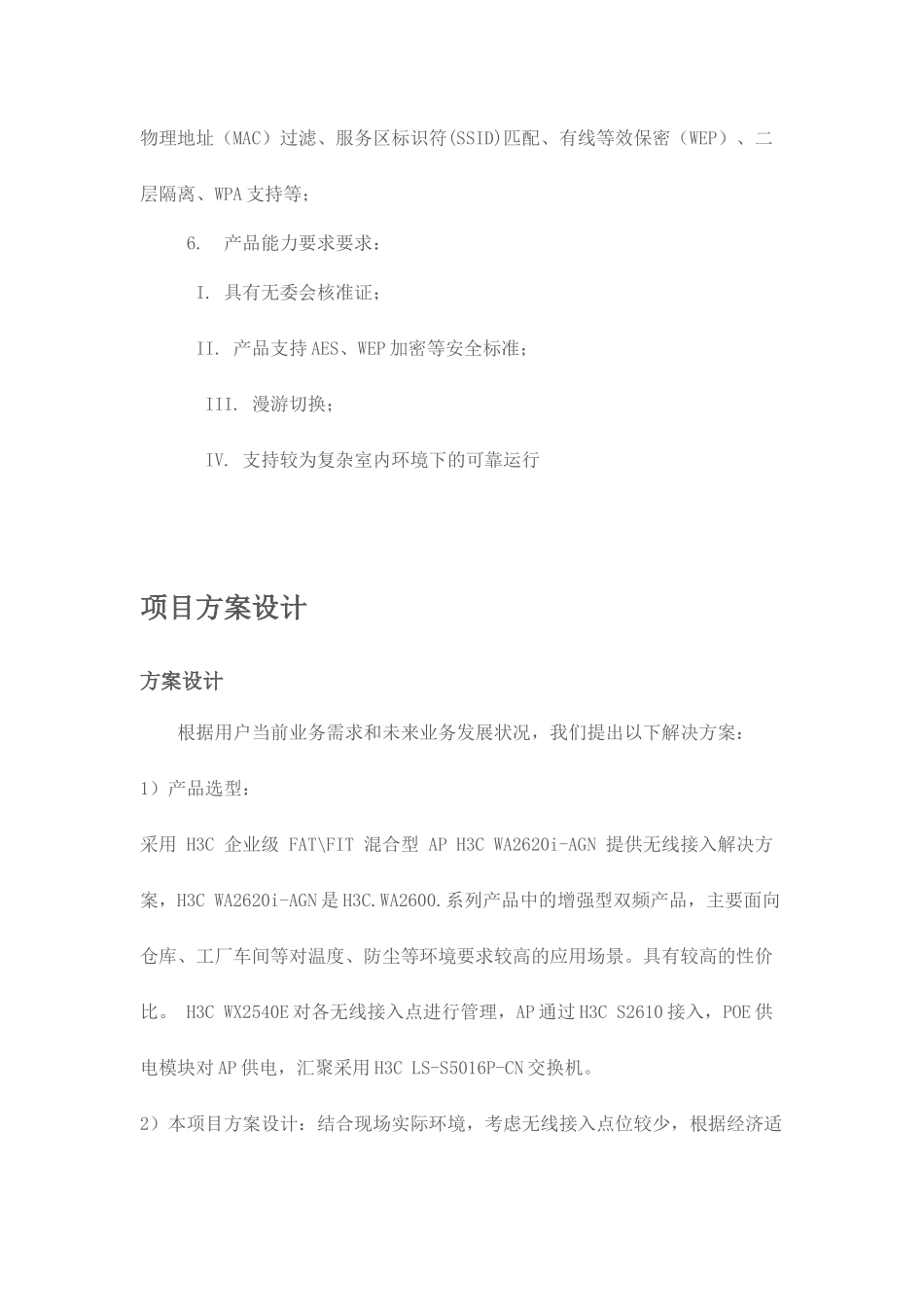

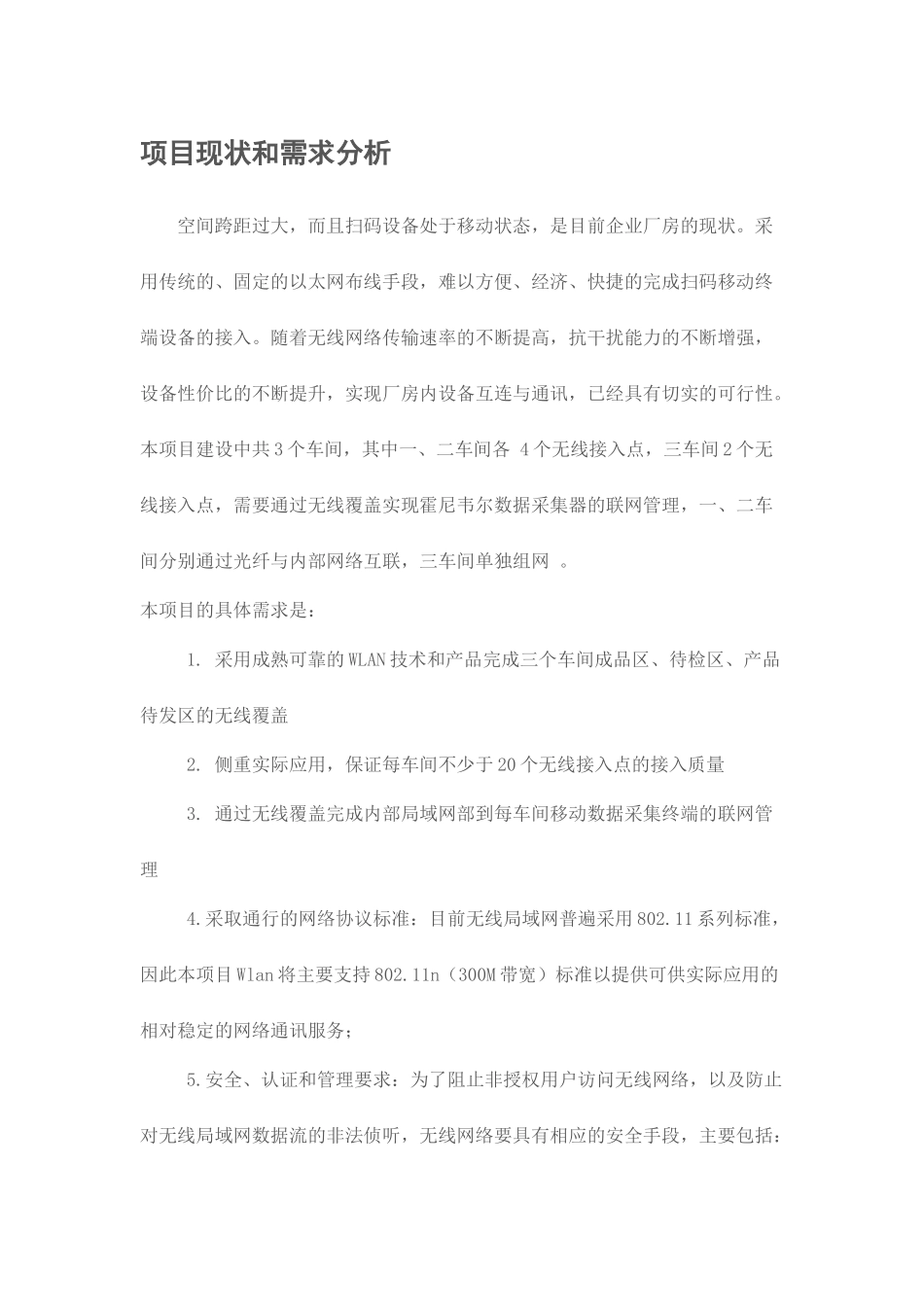

工厂车间无线覆盖系统设计方案项目概述无线局域网（WLAN）技术于20世纪90年代逐步成熟并投入商用，既可以作传统有线网络的延伸，在某些环境也可以替代传统的有线网络。对比传统的有线传输解决案，使用WLAN网络实现数据传输具有以下显著特点：1.简易性：WLAN网络传输系统的安装快速简单，可极大的减少敷设管道及布线等繁琐工作；2.灵活性：无线技术使得WLAN设备可以灵活的进行安装并调整位置，使无线网络达到有线网络不易覆盖的区域；3.综合成本较低：一方面WLAN网络减少了布线的费用，另一方面在需要频繁移动和变化的动态环境中，无线局域网技术可以更好保护已有投资。同时，由于WLAN技术本身就是面向数据通信领域的IP传输技术，因此可直接通过百兆自适应网口和企业内部Intranet相连，从体系结构上节省了协议转换器等相关设备；4.扩展能力强：WLAN网络系统支持多种拓扑结构及平滑扩容，可以十分容易地从小容量传输系统平滑扩展为中等容量传输系统。项目现状和需求分析空间跨距过大，而且扫码设备处于移动状态，是目前企业厂房的现状。采用传统的、固定的以太网布线手段，难以方便、经济、快捷的完成扫码移动终端设备的接入。随着无线网络传输速率的不断提高，抗干扰能力的不断增强，设备性价比的不断提升，实现厂房内设备互连与通讯，已经具有切实的可行性。本项目建设中共3个车间，其中一、二车间各4个无线接入点，三车间2个无线接入点，需要通过无线覆盖实现霍尼韦尔数据采集器的联网管理，一、二车间分别通过光纤与内部网络互联，三车间单独组网。本项目的具体需求是：1.采用成熟可靠的WLAN技术和产品完成三个车间成品区、待检区、产品待发区的无线覆盖2.侧重实际应用，保证每车间不少于20个无线接入点的接入质量3.通过无线覆盖完成内部局域网部到每车间移动数据采集终端的联网管理4.采取通行的网络协议标准：目前无线局域网普遍采用802.11系列标准，因此本项目Wlan将主要支持802.11n（300M带宽）标准以提供可供实际应用的相对稳定的网络通讯服务；5.安全、认证和管理要求：为了阻止非授权用户访问无线网络，以及防止对无线局域网数据流的非法侦听，无线网络要具有相应的安全手段，主要包括：物理地址（MAC）过滤、服务区标识符(SSID)匹配、有线等效保密（WEP）、二层隔离、WPA支持等；6.产品能力要求要求：I.具有无委会核准证；II.产品支持AES、WEP加密等安全标准；III.漫游切换；IV.支持较为复杂室内环境下的可靠运行项目方案设计方案设计根据用户当前业务需求和未来业务发展状况，我们提出以下解决方案：1）产品选型：采用H3C企业级FAT\FIT混合型APH3CWA2620i-AGN提供无线接入解决方案，H3CWA2620i-AGN是H3C.WA2600.系列产品中的增强型双频产品，主要面向仓库、工厂车间等对温度、防尘等环境要求较高的应用场景。具有较高的性价比。H3CWX2540E对各无线接入点进行管理，AP通过H3CS2610接入，POE供电模块对AP供电，汇聚采用H3CLS-S5016P-CN交换机。2）本项目方案设计：结合现场实际环境，考虑无线接入点位较少，根据经济适用性原则，本项目建议WA2220E-AG采用FITAP模式运行。当日后应用丰富，AP点位增加后，可通过无线控制器WX2540E+FITAP为整网WLAN设备进行集中管理、统一配置，为用户提供投资保护。a)AP天线设计：由于本项目建设的WLAN网络主要用传输带宽占用较小的控制信令，考虑到冗余性，建议采用全向双频天线进行无线网络信号覆盖。固定安装在车间桥架下方，具体位置见CAD图纸。b)AP信道设计：采用2.4G频段的IEEE802.11b、g、n技术在国家无委规定的2.4~2.4835MHz频段共计有13个载频，互不干扰频段有3个如1、6、11＃，因此本项目中相邻AP通过将信道划分为1、6、11错开使用。c)AP供电模式设计：通过AP上连接的交换设备。外接POE供电模块。对AP提供POE供电。d)AP点位覆盖设计：根据现场实际环境本项目中无线覆盖区域为各车间成品区、产品待检区、发货区3）工程布线和安装要求：I.室内部分：定好较为开阔位置，将网线和电源线、光缆通过既有桥架敷设到位；II.供电部分：AP的供电可采用POE方式由接入的网络设备进行供电或本地供电，视具体环境确定。方案优点本项目中我们采用...
