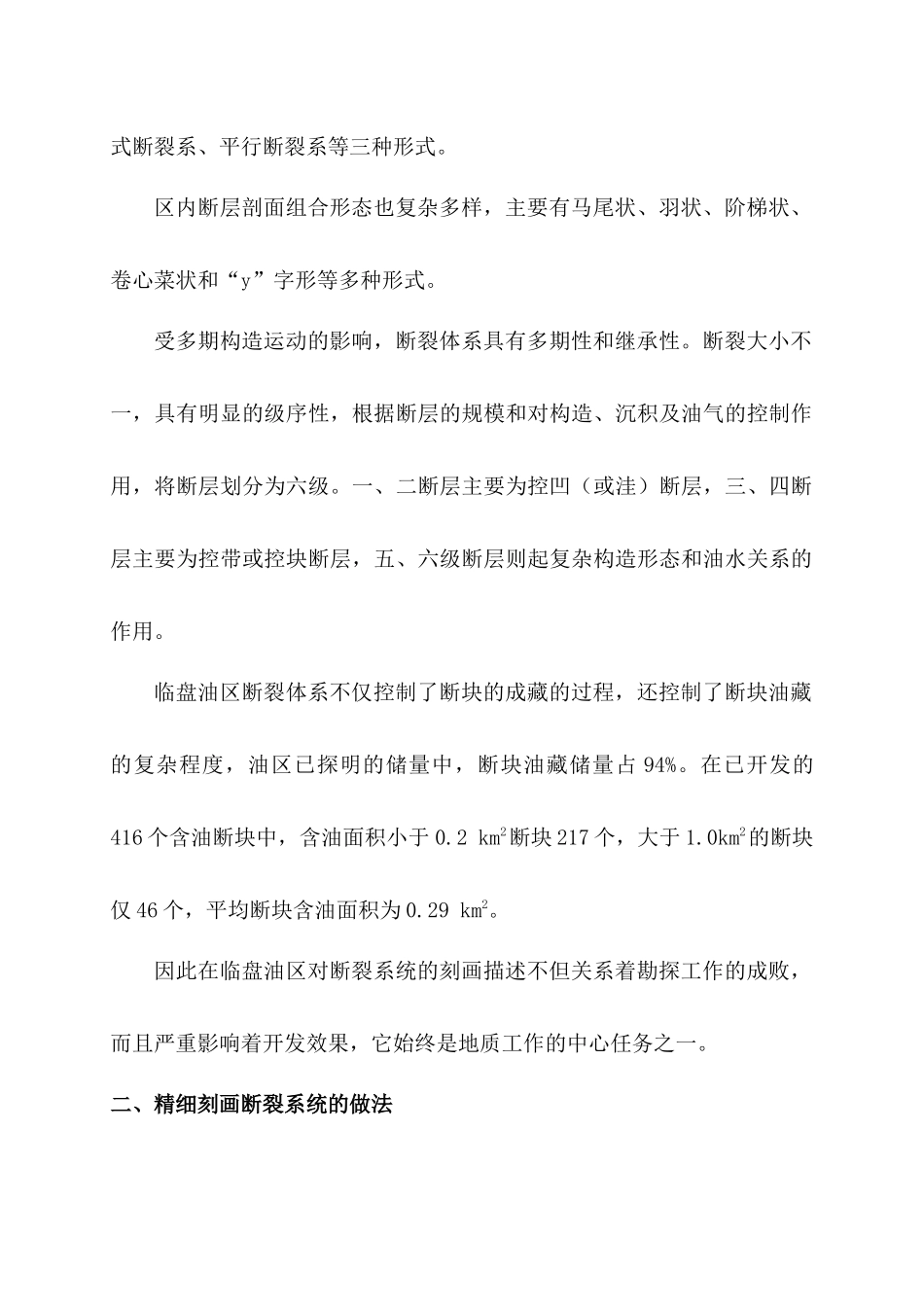

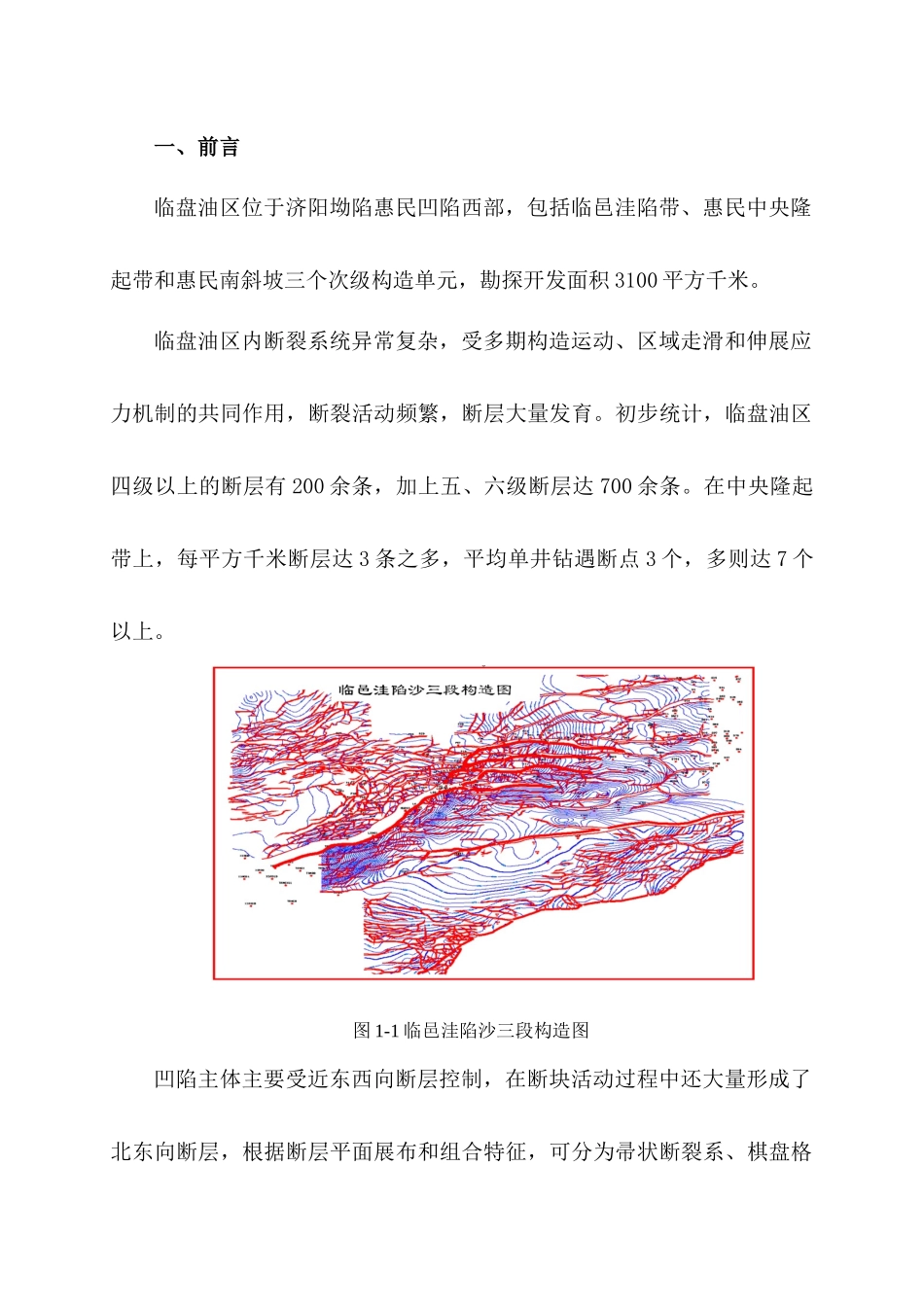

一、前言临盘油区位于济阳坳陷惠民凹陷西部，包括临邑洼陷带、惠民中央隆起带和惠民南斜坡三个次级构造单元，勘探开发面积3100平方千米。临盘油区内断裂系统异常复杂，受多期构造运动、区域走滑和伸展应力机制的共同作用，断裂活动频繁，断层大量发育。初步统计，临盘油区四级以上的断层有200余条，加上五、六级断层达700余条。在中央隆起带上，每平方千米断层达3条之多，平均单井钻遇断点3个，多则达7个以上。图1-1临邑洼陷沙三段构造图凹陷主体主要受近东西向断层控制，在断块活动过程中还大量形成了北东向断层，根据断层平面展布和组合特征，可分为帚状断裂系、棋盘格式断裂系、平行断裂系等三种形式。区内断层剖面组合形态也复杂多样，主要有马尾状、羽状、阶梯状、卷心菜状和“y”字形等多种形式。受多期构造运动的影响，断裂体系具有多期性和继承性。断裂大小不一，具有明显的级序性，根据断层的规模和对构造、沉积及油气的控制作用，将断层划分为六级。一、二断层主要为控凹（或洼）断层，三、四断层主要为控带或控块断层，五、六级断层则起复杂构造形态和油水关系的作用。临盘油区断裂体系不仅控制了断块的成藏的过程，还控制了断块油藏的复杂程度，油区已探明的储量中，断块油藏储量占94%。在已开发的416个含油断块中，含油面积小于0.2km2断块217个，大于1.0km2的断块仅46个，平均断块含油面积为0.29km2。因此在临盘油区对断裂系统的刻画描述不但关系着勘探工作的成败，而且严重影响着开发效果，它始终是地质工作的中心任务之一。二、精细刻画断裂系统的做法临盘采油厂从实际地质情况出发，在长期工作中总结了一些刻画断裂系统的做法。其内容主要是以三维地震为载体，以DISCOVERY一体化描述平台为手段，充分利用钻井、测井、生产动态资料，通过精细三维地震解释、成因演化研究、生产动态分析来刻画断裂系统，主要分六个环节（见图2-1）。1、提高三维地震资料品质是前提三维地震资料是刻画断裂系统的载体，其品质的好坏直接影响了断层断块描述的精度，尤其是低序级断层的识别精度。临盘油区自1986年部署田家、临邑两片三维地震以来，截止目前共有一次采集处理三维地震资料18片，总面积2780平方千米。这些资料在油田勘探开发中发挥了巨大的作用，但随着勘探开发工作的深入，对地震资料的精度要求越来越高，采集时间早、精度差、处理效果不理想、“贴邮票”式的三维资料已不再适应勘探开发新形势的需要。图2-1刻画断裂系统的流程图在分公司和上级主管部门的支持下，临盘油区千方百计地不断改善地震资料品质。采用的方式主要有连片处理、目标处理和高精度二次采集处理，地震资料的改善极大地提高了断裂系统和低序级断层的刻画精度。（1）惠民大连片处理对临盘地区17块三维进行的惠民大连片目标处理，消除了单个三维的边界效应，对于落实全区断裂系统和构造形态以及区域性沉积研究等非常方便，整体反射轴清晰、统一，四级以上断层断点可靠性高，横向可追踪性较好，能满足大中断块的构造解释需要。（2）目标处理在临盘地区，针对特殊区块、特别目的层系开展了目标处理工作，目前共有目标处理资料9片，目标针对性强，处理品质较好，针对特定地质目标能够达到较好的使用效果。如临南三维目标处理资料，各反射标准层的波组特征突出，连续性好，断点、断面清楚。再如江家店目标处理资料，分辨率明显提高，小断层易于识别。（3）高精度采集处理1999年以来，采用高分辨率施工方式采集了田家三维和盘河三维，经过高分辨率的目标处理，资料的品质获得了新的突破。田家高精度资料在2秒左右预定目的层位频率达到80HZ。从实际处理剖面与老剖面对比来看，高分辨率处理的剖面无论在信噪比、分辨率、地震动力学特征、构造断面成像等方面都有了明显的改善和提高。盘河高精度三维地震资料出站，沙三段以上地震资料获得了与田家三维类似的改善，“金三角”地区沙四段较老资料有所改善，表现在地震反射较以前丰富，连续性增强，但缺点是断层依旧不清晰，断点不干脆，多解性强。图2-2田家三维新老剖面对比图2、深化断裂成因演化认识是基础断裂的成因演化从根本上决定了断裂体系的格局，因此描述断裂...
