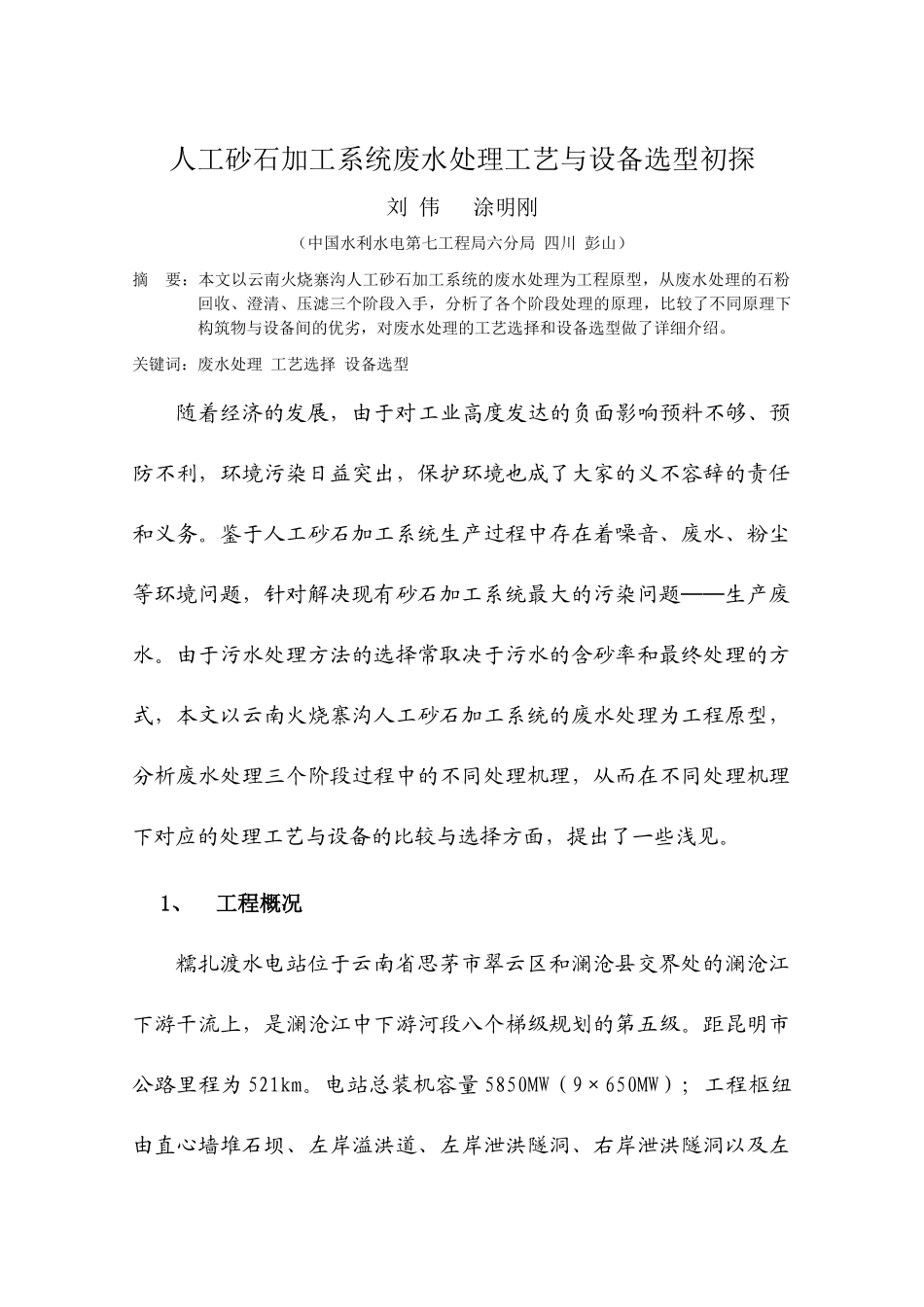

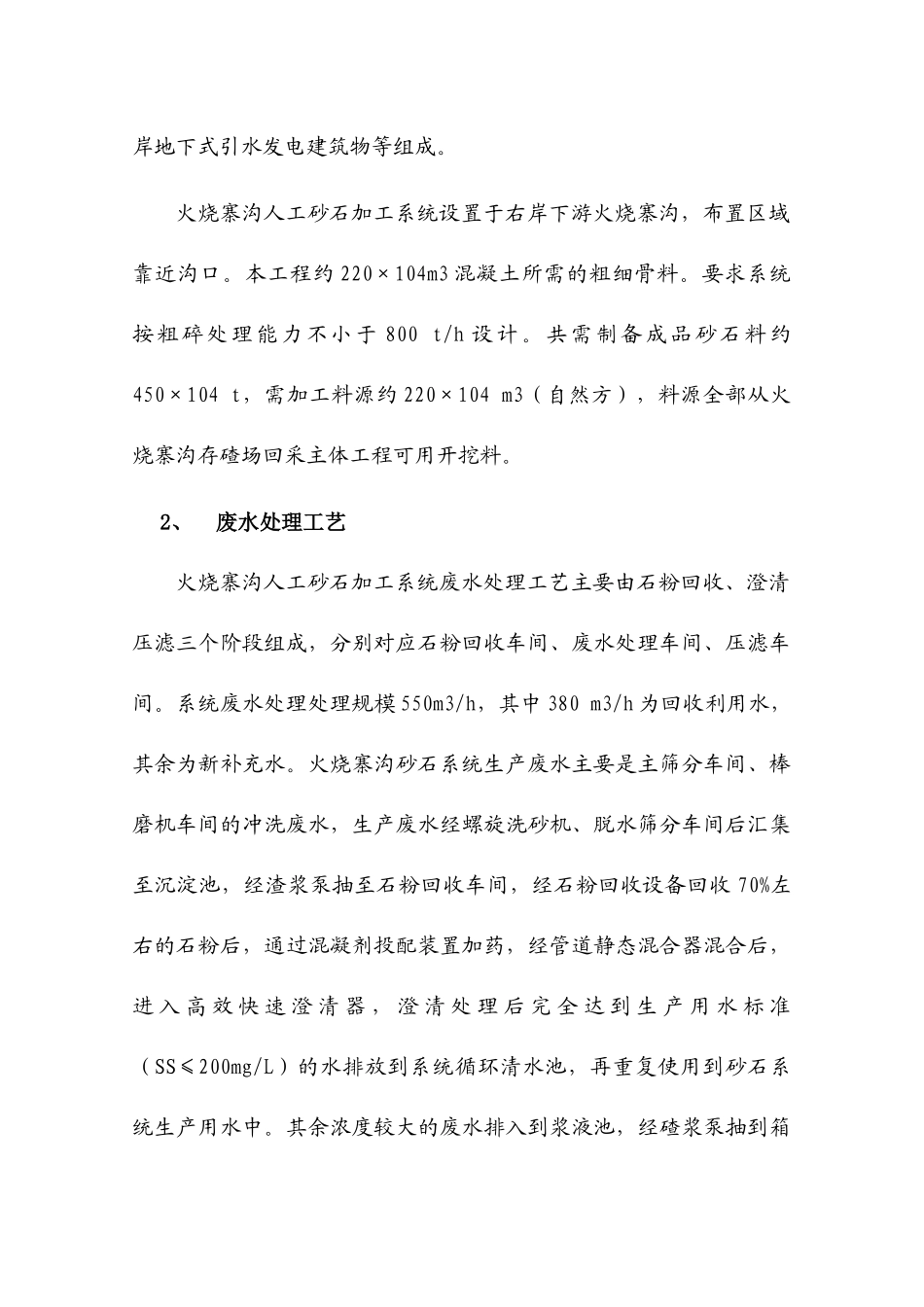

人工砂石加工系统废水处理工艺与设备选型初探刘伟涂明刚（中国水利水电第七工程局六分局四川彭山）摘要：本文以云南火烧寨沟人工砂石加工系统的废水处理为工程原型，从废水处理的石粉回收、澄清、压滤三个阶段入手，分析了各个阶段处理的原理，比较了不同原理下构筑物与设备间的优劣，对废水处理的工艺选择和设备选型做了详细介绍。关键词：废水处理工艺选择设备选型随着经济的发展，由于对工业高度发达的负面影响预料不够、预防不利，环境污染日益突出，保护环境也成了大家的义不容辞的责任和义务。鉴于人工砂石加工系统生产过程中存在着噪音、废水、粉尘等环境问题，针对解决现有砂石加工系统最大的污染问题──生产废水。由于污水处理方法的选择常取决于污水的含砂率和最终处理的方式，本文以云南火烧寨沟人工砂石加工系统的废水处理为工程原型，分析废水处理三个阶段过程中的不同处理机理，从而在不同处理机理下对应的处理工艺与设备的比较与选择方面，提出了一些浅见。1、工程概况糯扎渡水电站位于云南省思茅市翠云区和澜沧县交界处的澜沧江下游干流上，是澜沧江中下游河段八个梯级规划的第五级。距昆明市公路里程为521km。电站总装机容量5850MW（9×650MW）；工程枢纽由直心墙堆石坝、左岸溢洪道、左岸泄洪隧洞、右岸泄洪隧洞以及左岸地下式引水发电建筑物等组成。火烧寨沟人工砂石加工系统设置于右岸下游火烧寨沟，布置区域靠近沟口。本工程约220×104m3混凝土所需的粗细骨料。要求系统按粗碎处理能力不小于800t/h设计。共需制备成品砂石料约450×104t，需加工料源约220×104m3（自然方），料源全部从火烧寨沟存碴场回采主体工程可用开挖料。2、废水处理工艺火烧寨沟人工砂石加工系统废水处理工艺主要由石粉回收、澄清压滤三个阶段组成，分别对应石粉回收车间、废水处理车间、压滤车间。系统废水处理处理规模550m3/h，其中380m3/h为回收利用水，其余为新补充水。火烧寨沟砂石系统生产废水主要是主筛分车间、棒磨机车间的冲洗废水，生产废水经螺旋洗砂机、脱水筛分车间后汇集至沉淀池，经渣浆泵抽至石粉回收车间，经石粉回收设备回收70%左右的石粉后，通过混凝剂投配装置加药，经管道静态混合器混合后，进入高效快速澄清器，澄清处理后完全达到生产用水标准（SS≤200mg/L）的水排放到系统循环清水池，再重复使用到砂石系统生产用水中。其余浓度较大的废水排入到浆液池，经碴浆泵抽到箱式压滤机车间处理，压滤出的清水再排入到系统循环清水池，供砂石系统生产用水循环使用或达标排放。具体工艺流程见下图：火烧寨沟人工砂石加工系统废水处理工艺流程图3、石粉回收工艺火烧寨沟人工砂石加工系统采用湿法生产，相应的加工过程中就存在着随水流失的细颗粒，主要成分为石屑和石粉。石粉回收的主要目的是最大限度地回收废水中的石屑和石粉，用于回掺细骨料，提高成品砂的质量，具有显著的经济价值，同时为下一阶段废水处理降低了细颗粒含量，减少了后续处理工程量，相应的减少了设备投入。下表是火烧寨沟砂石加工系统生产废水取样试验结果，虽然石粉总回收效率根据浆料石粉成份含量发生变化，但从石粉回收环节上说是具有非常重要参考价值。石粉回收处理前后污水颗粒含量对比表序号颗粒分级回收前（%）回收后（%）备注11mm以上2.21微量0.02mm以下颗粒石粉回收意义不大，故未作统计20.074mm～1mm3.37微量30.045mm～0.074mm5.960.2740.03mm～0.045mm1.590.3350.02mm～0.03mm3.240.93以上数据表明了石粉回收为减轻后续废水处理负担中起着重要作用。石粉回收装置主要由水力旋流器、振动筛、渣浆泵三大部分组成主要石粉回收装置有美国克瑞博斯（KREBS）强力脱水装置、宜昌黑旋风尾砂回收装置。克瑞博斯VDS系列产品性能优越、石粉回收效率高，但价格昂贵、需要另外配置渣浆泵，渣浆泵适用于大中型且对石粉回收要求高的砂石系统。黑旋风ZX系列产品是针对固液混合物分离设计，具有能有效将砂石料系统湿式生产中随水流流失的细粒物料脱水、回收、浆液的闭路循环方式及较低的碴料含水率、性能接近国外同类设备，细砂回收0.074mm粒级可达95%以上，.0.03mm-0.045mm粒级可达80%以上，使用寿命长等...
