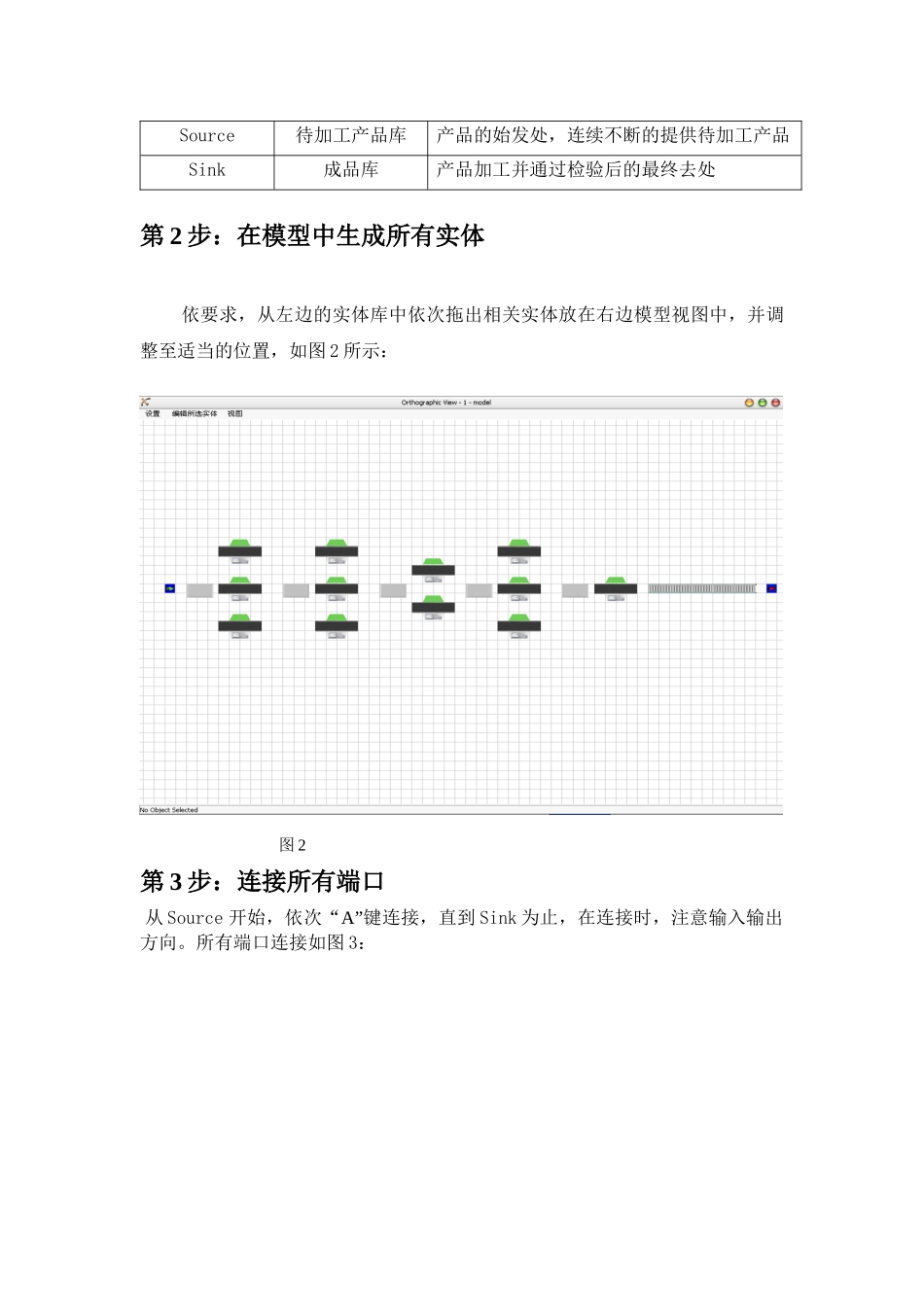

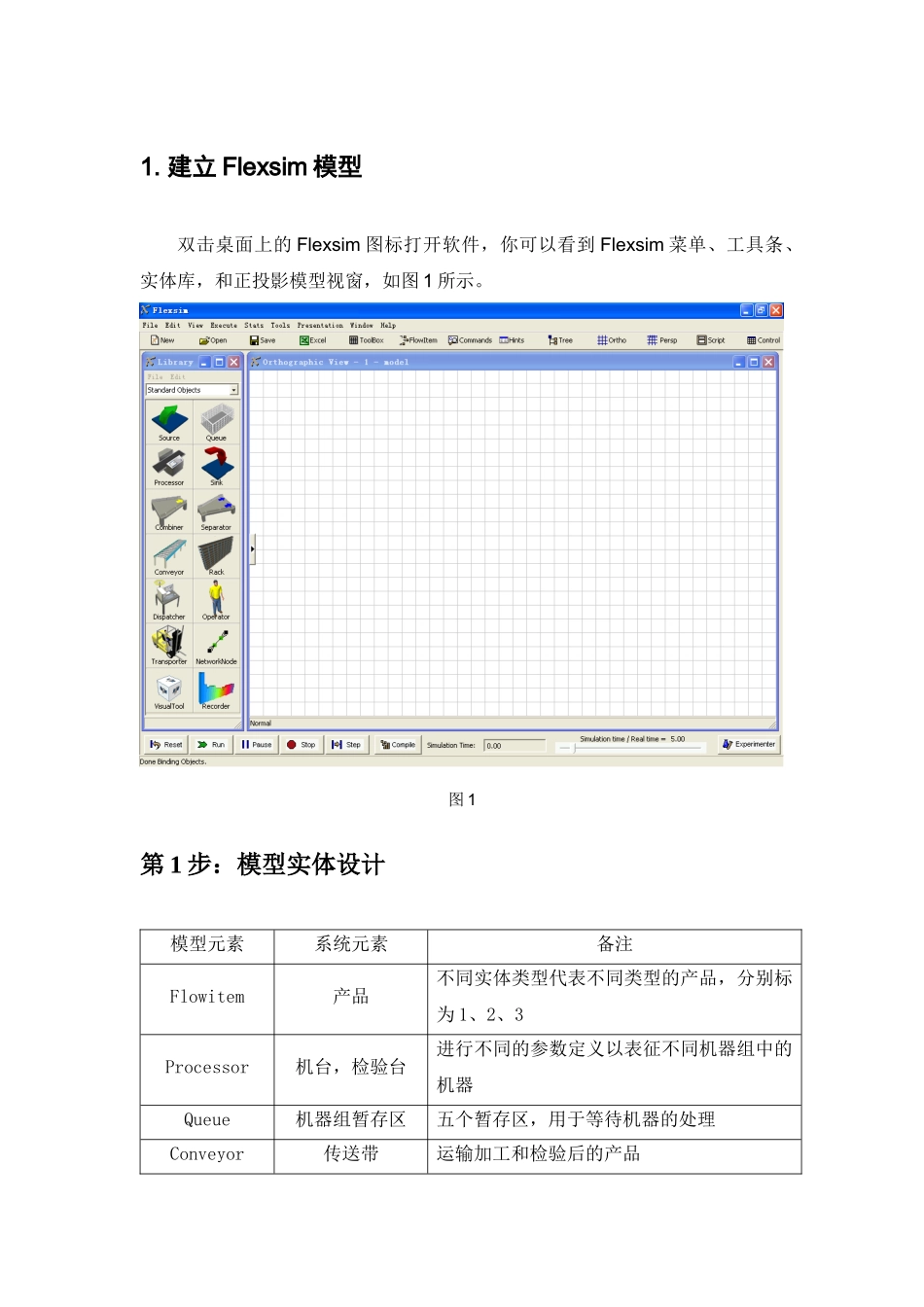

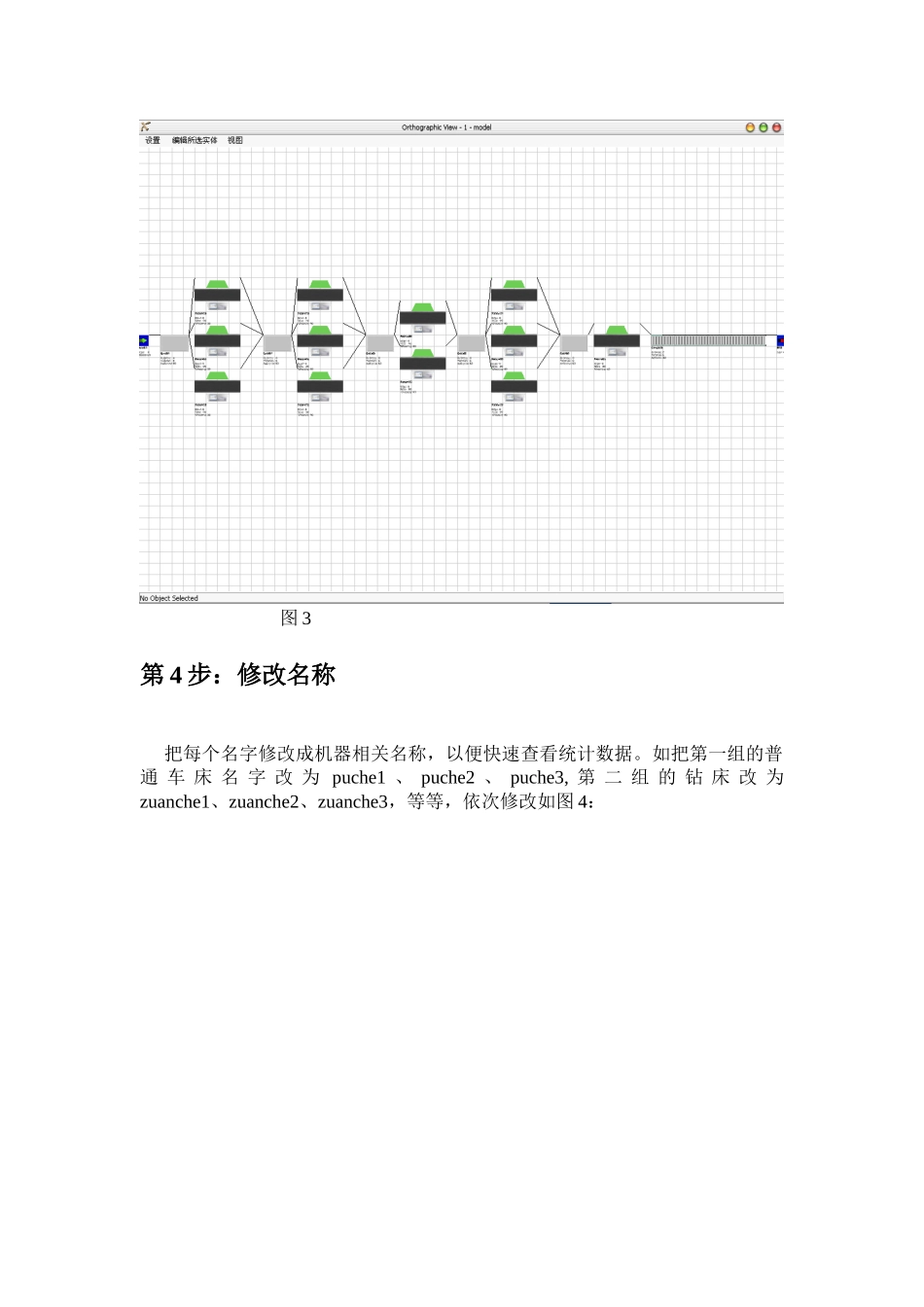

1.建立Flexsim模型双击桌面上的Flexsim图标打开软件，你可以看到Flexsim菜单、工具条、实体库，和正投影模型视窗，如图1所示。图1第1步：模型实体设计模型元素系统元素备注Flowitem产品不同实体类型代表不同类型的产品，分别标为1、2、3Processor机台，检验台进行不同的参数定义以表征不同机器组中的机器Queue机器组暂存区五个暂存区，用于等待机器的处理Conveyor传送带运输加工和检验后的产品Source待加工产品库产品的始发处，连续不断的提供待加工产品Sink成品库产品加工并通过检验后的最终去处第2步：在模型中生成所有实体依要求，从左边的实体库中依次拖出相关实体放在右边模型视图中，并调整至适当的位置，如图2所示：图2第3步：连接所有端口从Source开始，依次“A”键连接，直到Sink为止，在连接时，注意输入输出方向。所有端口连接如图3：图3第4步：修改名称把每个名字修改成机器相关名称，以便快速查看统计数据。如把第一组的普通车床名字改为puche1、puche2、puche3,第二组的钻床改为zuanche1、zuanche2、zuanche3，等等，依次修改如图4：第5步：给发生器指定临时实体到达参数循环产生3种类型的产品，其中类型1产品1000个，每隔3min生产一批10个的；类型2产品500个，每隔3min生产一批5个；类型3产品200个，每隔3min生产一批2个。双击发生器，在弹出的窗口里，将“到达方式”下拉菜单选择“按时间表到达”,把“到达次数”改成4，点击“刷新到达”后，下面会出现四行数据。把arrivaltime、itemtype、quantity的值相应改动，设定换类型生产间隔时间是12min,即一个类型的生产12min后，生产下一种类型。最后在“重复时间表”前方框中打钩。再如图5：打开“发生触发器”，在“创建触发”中选择”根据实体类型设定颜色”选项，如图6所示。本试验共1700个产品，故在“离开触发”中选择“关闭和打开端口”选项，然后点击右边的按钮，在弹出的窗口里将true改成getoutput(current)==1699，将closeinput改成closeoutput以结束发生器生产，如图7所示：图6图7第6步：给暂存区设定参数总共需加工1700个产品，所以设所有的暂存区的容量都为2000个，这样暂存区的容量就够了，不影响整个系统正常工作。如图8：图8第7步：给普通车间处理器组设定参数类型1产品加工时间为5min，类型2产品加工时间为4min，类型3产品加工时间为4min。现在设定处理时间，双击处理器，在弹出窗口里的“处理时间”下拉菜单栏里选择“按临时实体类型（间接）选项，然后点击右边的，在弹出窗口中修改数据，设置不同产品加工时间，即类型1加工时间为5min，类型2为4min，类型3为4min。点击所有“确定”按钮后完成对puche1的设置。对puche2和puche3进行与上面一样。如图9：图9第8步：给钻床车间处理器组设定参数类型1产品加工时间为5min，类型2产品加工时间为4min，类型3产品加工时间为5min。现在设定处理时间，双击处理器，在弹出窗口里的“处理时间”下拉菜单栏里选择“按临时实体类型（间接）选项，然后点击右边的，在弹出窗口中修改数据，设置不同产品加工时间，即类型1加工时间为5min，类型2为4min，类型3为5min。点击所有“确定”按钮后完成对zuanche1的设置。对zuanche2和zuanche3进行与上面一样。图略第9步：给铣床车间处理器组设定参数类型1产品加工时间为4min，类型2产品加工时间为3min，类型3产品加工时间为3min。现在设定处理时间，双击处理器，在弹出窗口里的“处理时间”下拉菜单栏里选择“按临时实体类型（间接）选项，然后点击右边的，在弹出窗口中修改数据，设置不同产品加工时间，即类型1加工时间为4min，类型2为3min，类型3为3min。点击所有“确定”按钮后完成对xiche1的设置。对xiche2进行与上面一样。图略第10步：给磨床车间处理器组设定参数类型1产品加工时间为4min，类型2产品加工时间为4min，类型3产品加工时间为4min。现在设定处理时间，双击处理器，在弹出窗口里的“处理时间”下拉菜单栏里选择“按临时实体类型（间接）选项，然后点击右边的，在弹出窗口中修改数据，设置不同产品加工时间，即类型1加工时间为4min，类型2为4min，类型3为4min。点击所有“确定”按钮后完成对moche1的设置。对mo...
