WDJ-6型铁路平面无线调车系统设备VIP免费

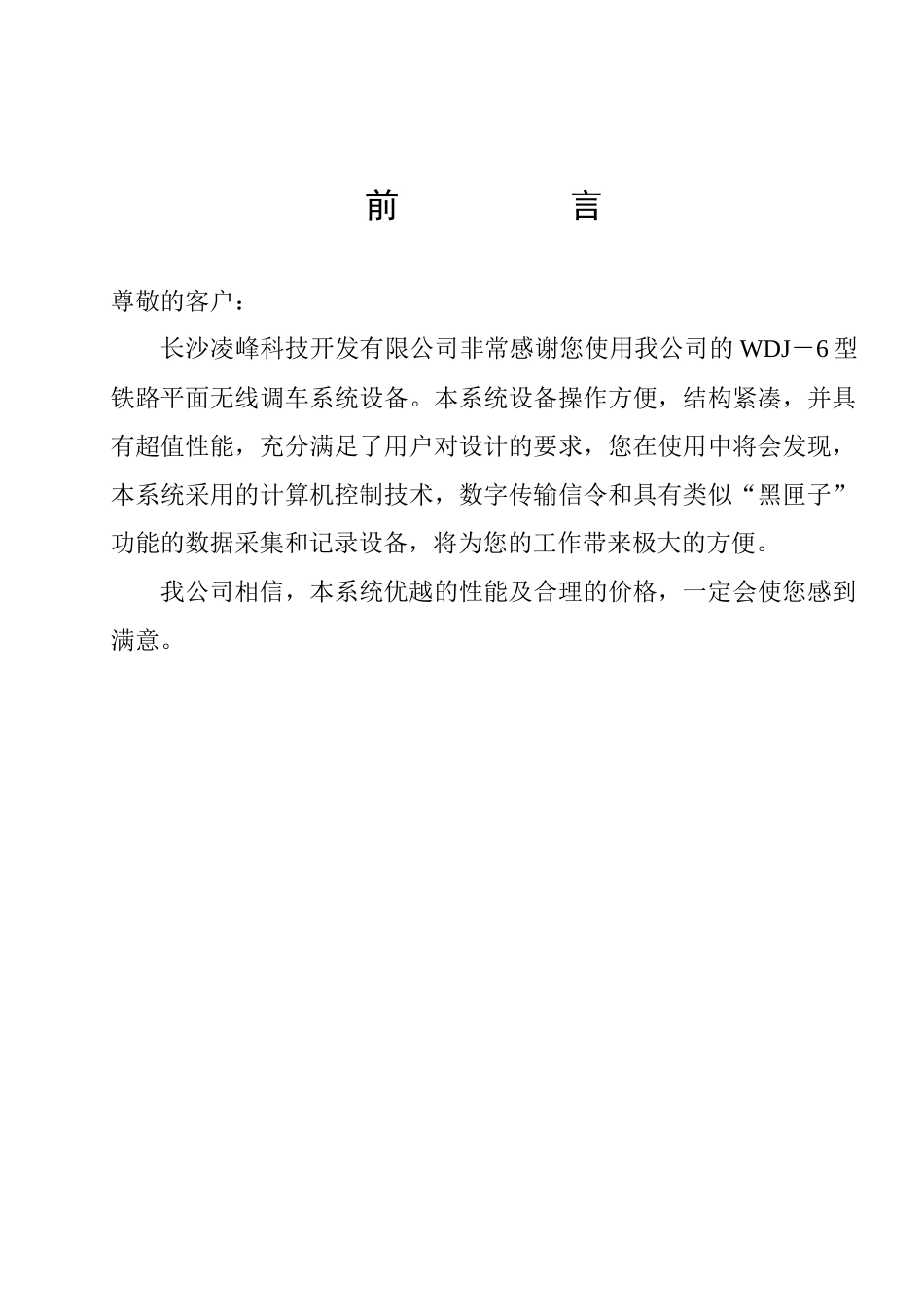

WDJ-6型铁路平面无线调车系统设备_第1页
1/15

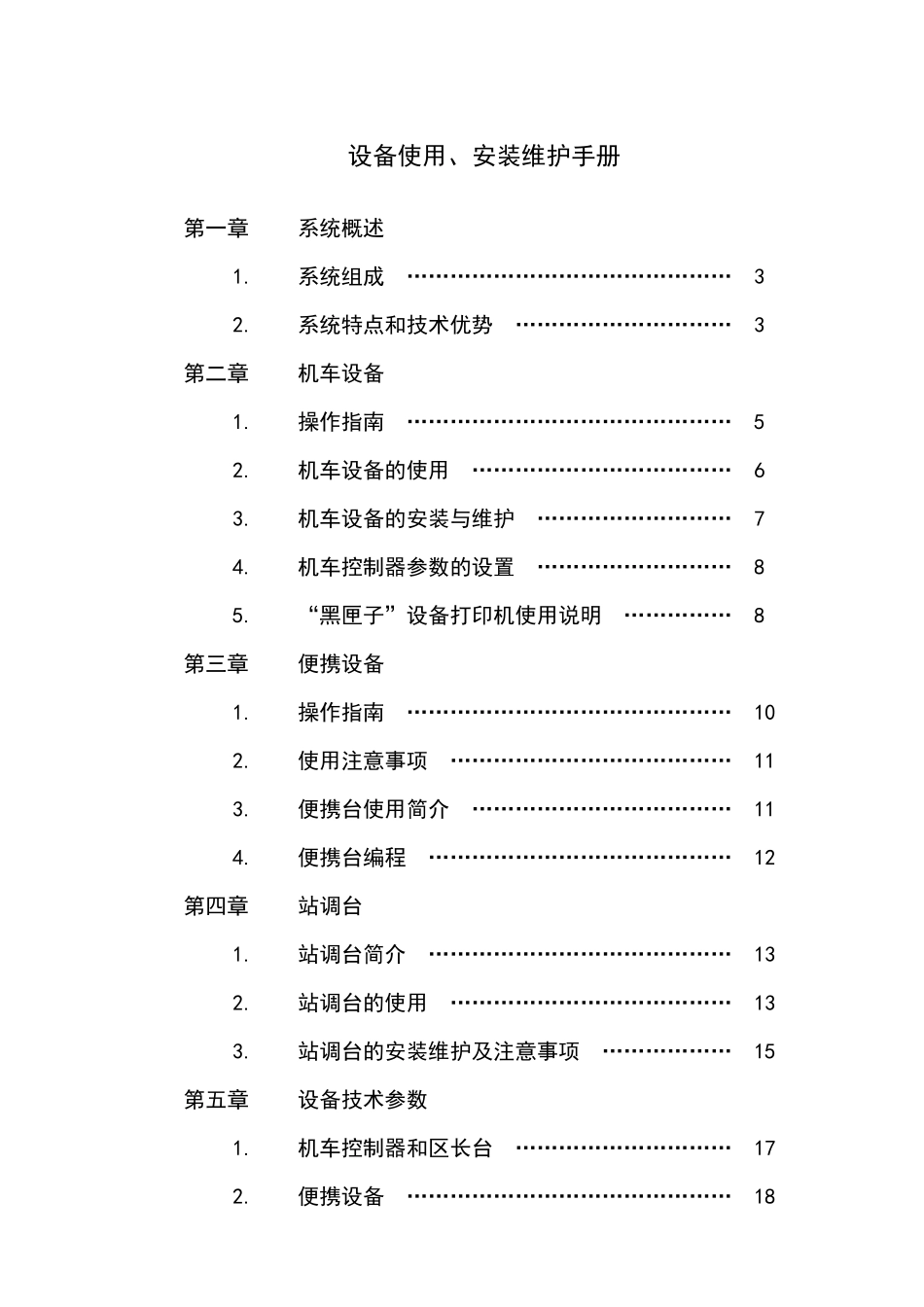

WDJ-6型铁路平面无线调车系统设备_第2页
2/15

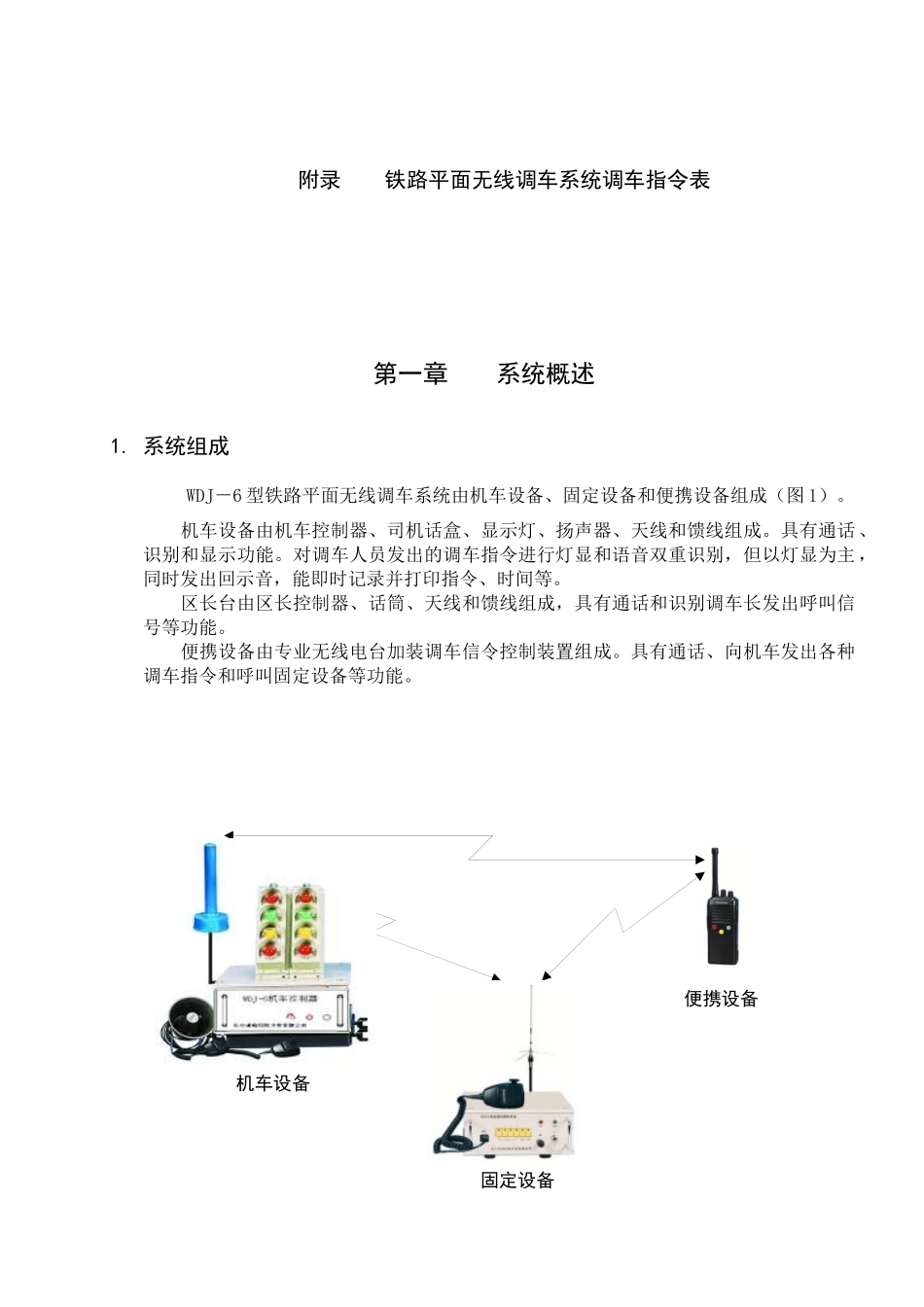

WDJ-6型铁路平面无线调车系统设备_第3页
3/15
前言尊敬的客户:长沙凌峰科技开发有限公司非常感谢您使用我公司的WDJ-6型铁路平面无线调车系统设备。本系统设备操作方便,结构紧凑,并具有超值性能,充分满足了用户对设计的要求,您在使用中将会发现,本系统采用的计算机控制技术,数字传输信令和具有类似“黑匣子”功能的数据采集和记录设备,将为您的工作带来极大的方便。我公司相信,本系统优越的性能及合理的价格,一定会使您感到满意。设备使用、安装维护手册第一章系统概述1.系统组成………………………………………32.系统特点和技术优势…………………………3第二章机车设备1.操作指南………………………………………52.机车设备的使用………………………………63.机车设备的安装与维护………………………74.机车控制器参数的设置………………………85.“黑匣子”设备打印机使用说明……………8第三章便携设备1.操作指南………………………………………102.使用注意事项…………………………………113.便携台使用简介………………………………114.便携台编程……………………………………12第四章站调台1.站调台简介……………………………………132.站调台的使用…………………………………133.站调台的安装维护及注意事项………………15第五章设备技术参数1.机车控制器和区长台…………………………172.便携设备………………………………………18附录铁路平面无线调车系统调车指令表第一章系统概述1.系统组成WDJ-6型铁路平面无线调车系统由机车设备、固定设备和便携设备组成(图1)。机车设备由机车控制器、司机话盒、显示灯、扬声器、天线和馈线组成。具有通话、识别和显示功能。对调车人员发出的调车指令进行灯显和语音双重识别,但以灯显为主,同时发出回示音,能即时记录并打印指令、时间等。区长台由区长控制器、话筒、天线和馈线组成,具有通话和识别调车长发出呼叫信号等功能。便携设备由专业无线电台加装调车信令控制装置组成。具有通话、向机车发出各种调车指令和呼叫固定设备等功能。固定设备机车设备便携设备2.系统特点和技术优势系统采用单片机控制技术和数字传输信令等先进技术,为指挥调车作业提供了先进、可靠、方便,快捷的技术手段,大大提高了调车作业的效率,并有效地保障了调车作业和调车人员的安全。由于系统采用了先进的数字信令,使其具有较强的抗干扰能力。当调车长发出行进指令,调车长电台则间断地向机控器发出测机信号,机控器自动识别和判定调车长电台是否正常。一旦出现故障,机车控制器立刻检测出故障并在规定时间内发出“故障停车”指令。系统的机车控制器安装具有“黑匣子”功能的数据采集和记录系统,可以记录和打印调车指令,发令人的编号,发指令的时间,通过对这些数据的分析,可帮助了解调车作业过程和分析事故的原因。系统采用先进的语音合成技术,将调车人员发出的各种指令用标准语音通知司机,同时将此语音传送给调车组的每个成员。系统具有很强的灵活性,通过编程设置系统时间参数,组号,人员编号等,使便携台具有一机多用的功能。系统采用先进的编码技术对调车组每个成员赋于不同的人员编号,当某一连接员发出制动指令后,只有该连接员发解锁指令才能解锁,而其它连接员不能解锁。当有多个连接员发出制动信号后,必须一一解锁后方可实现系统解锁。为防止因设备硬件故障或外部干扰造成灯显信号升级,本系统的绿灯信号采用软件产生交流信号驱动,这样将避免某一硬件故障或外部干扰误点绿灯的现象。系统具有制动信令强插功能,即在机车通话时,保障紧急停车指令的优先有效、及时无误,确保调车安全。机车控制器采用航空军用减震安装架,安装牢固、可靠。系统设备采用SMT先进工艺,结构合理,可维修性好。系统中的便携设备具有脱网使用功能,使通信更具灵活性。第二章机车设备1.操作指南以下将对机控器的前面板、后面板及其灯显、旋钮和连接端口的基本功能进行简要说明,如需详细了解上述功能,请参照本手册的其它有关章节内容。机控器前面板(图2)(1)拉手:便于产品提拉和将产品主体从箱体拨出。(2)音量电位器:顺时针方向,音量增大;逆时...
