设备及构筑物照明安装作业指导书VIP免费

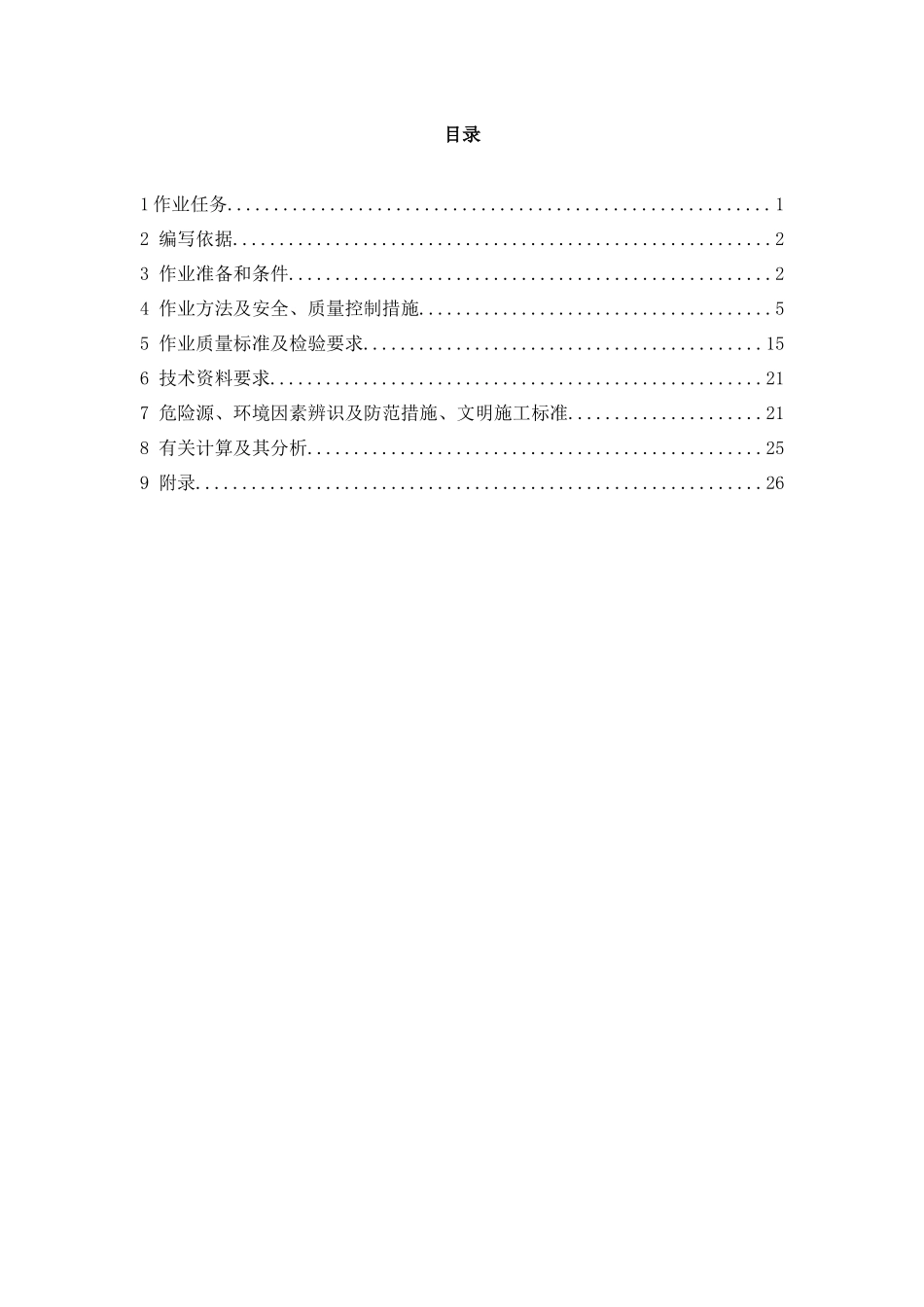

作业指导书编号：ZHSM007-DQ-25工程名称：华能渑池（2×350MW）热电联产工程作业项目名称：设备及构筑物照明安装作业指导书编制单位：安徽电建一公司华能渑池电厂项目部电仪科批准：安全：质量：工程：审核：编制：时间：时间：时间：时间：时间：时间：出版日期版次目录1作业任务..........................................................12编写依据..........................................................23作业准备和条件....................................................24作业方法及安全、质量控制措施......................................55作业质量标准及检验要求...........................................156技术资料要求.....................................................217危险源、环境因素辨识及防范措施、文明施工标准.....................218有关计算及其分析.................................................259附录.............................................................261作业任务1.1工程概况华能渑池2×350MW热电联产工程我单位承建#4标段，主要包括#2机组（含脱硫、脱硝、燃油、除灰）安装、水处理系统(中水、废水、化学水)安装以及联合侧煤仓钢架安装、#1、#2机组钢煤斗制作安装。1.2作业项目范围本标段照明施工主要包括：#2机组设备及构筑物照明安装即锅炉本体、汽机本体、电除尘本体等。主厂房照明由正常照明及事故照明组成，其中工作照明电源由380/220V#2机照明PC段供电,事故照明由380/220V#2机事故照明MCC段供电，对于重要的出入口则安装由带蓄电池供电的疏散照明灯。1.3主要工程量（现有图纸，只包含锅炉本体）序号名称型号单位数量1电力电缆YJV-1.03×4米57202电线钢管DN20米348503绝缘导线AF-4004mm2米287204智能应急照明配电箱ZHN-009/3B63只45智能工作照明配电箱ZHN-009/3B63只46低压电源箱OPOMM2-009/3B63只27四防灯OPG4-100W-LG(2500)套5468四防灯OPG4-100W-G套409低压插座箱OPOMB0.5-220/12/5C套5210检修箱OPOMJ-05只191.4工期要求由于照明施工工期较长，根据三级网络进度计划调整情况满足工期要求。序号作业任务工期1锅炉本体设备照明2015.2.1～2015.5.202汽机本体设备照明2015.6.1～2014.6.203电除尘本体设备照明2015.5.1～2015.5.202编写依据1)《电气装置安装工程质量检验及评定规程》DL/T5161.1～17-20022)《电气装置安装工程低压电器施工及验收规范》GB50254—963)《工程建设标准强制性条文》电力工程部分2011年版；4)电力建设安全工作规程（第一部分：火力发电厂）DL5009.1-20025)厂家提供的厂家资料。6)西北电力设计院图纸等等。7)业主专题会议纪要中的相关要求。8)施工组织总设计和专业组织设计3作业准备和条件3.1技术准备3.1.1技术人员完成相关专业图纸会审工作。3.1.2技术人员编制作业指导书并交底。3.1.3开工报告已审批3.1.4施工人员熟悉图纸、电缆做头接线程序方法及规程。3.2作业人员3.2.1作业人员配置序号工种数量要求备注1施工负责人12技术负责人13班长14电工6持证上岗5电焊工1持电焊特殊工种证上岗6专职安全员1持证上岗7专业质检员1持证上岗本次安装工程分布范围较广，现场环境复杂，因此上述人员要从思想上给予足够的重视和认识，不能有丝毫马虎。现场安装中既要人尽其责，又要协同合作，遇到问题要及时与相关人员沟通，及时反映情况。3.2.2人员分工1）在整个施工过程中，施工负责人负责劳动力的调配，加班加点的决定，施工过程的安全、质量、进度等的监督，解决需相关专业配合的问题。2）技术负责人负责处理整个施工过程的技术问题。并监督施工过程的安全、质量、进度，办理验收签证。3）安全员负责施工环境及施工过程的安全检查与监督，及时发现安全隐患，责令班组停工整改。4）质检员负责对施工过程中的施工质量进行检查监督，发现质量问题，责令班组停工整改，将质量问题控制在过程中，以免事后造成大工作量返工。5）班长在整个施工过程中负责本班工作的安排，并对本班所从事工作的安全、质量、进度等负主责，做好施工过程记录。3.3材料、设备准备在施工前必备材料必须提前进入现场，...
