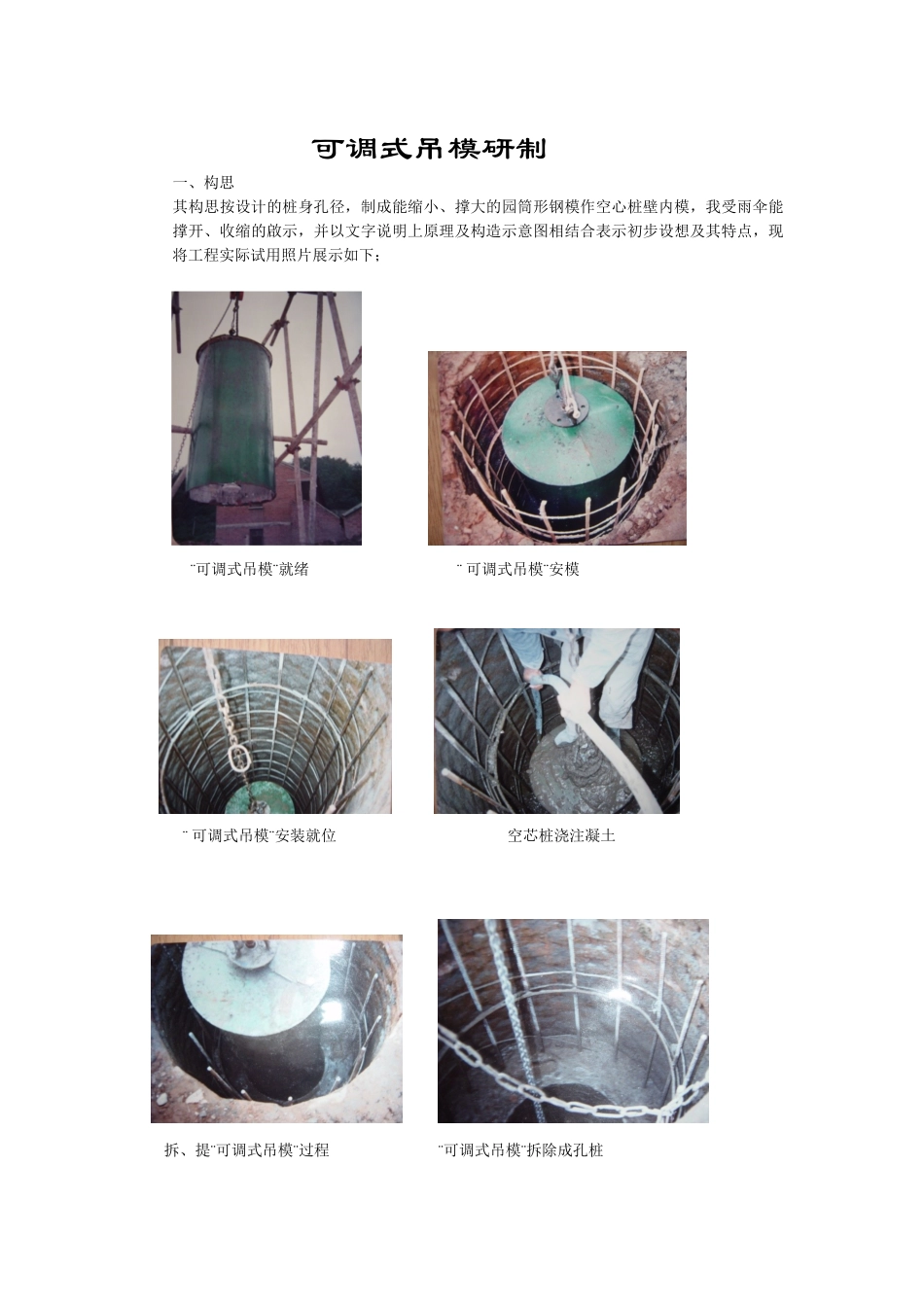

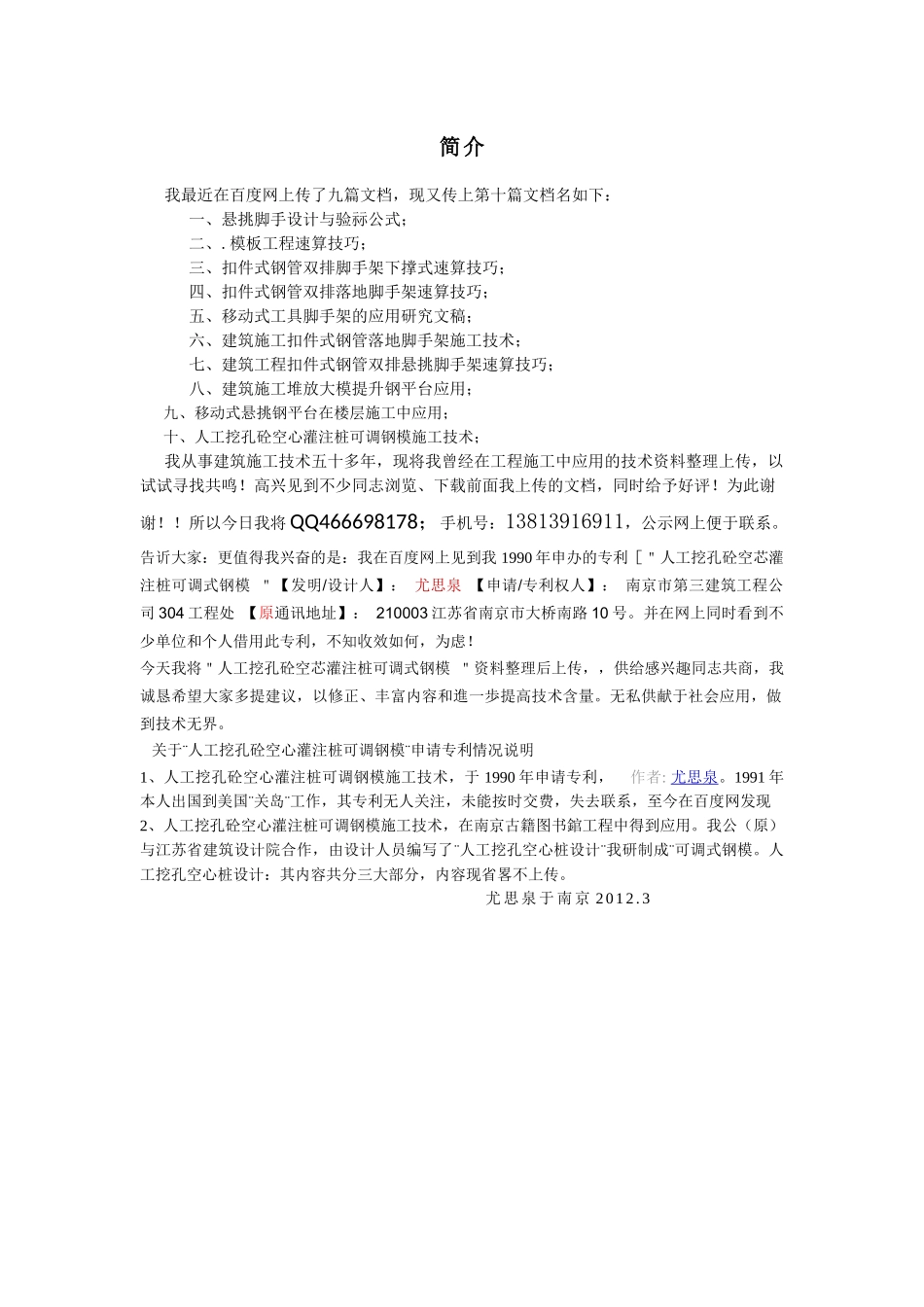

人工挖孔砼空心灌注桩可调钢模施工技术尤思泉高级工程师2012.3于南京简介我最近在百度网上传了九篇文档，现又传上第十篇文档名如下：一、悬挑脚手设计与验祘公式；二、.模板工程速算技巧；三、扣件式钢管双排脚手架下撑式速算技巧；四、扣件式钢管双排落地脚手架速算技巧；五、移动式工具脚手架的应用研究文稿；六、建筑施工扣件式钢管落地脚手架施工技术；七、建筑工程扣件式钢管双排悬挑脚手架速算技巧；八、建筑施工堆放大模提升钢平台应用；九、移动式悬挑钢平台在楼层施工中应用；十、人工挖孔砼空心灌注桩可调钢模施工技术；我从事建筑施工技术五十多年，现将我曾经在工程施工中应用的技术资料整理上传，以试试寻找共鸣！高兴见到不少同志浏览、下载前面我上传的文档，同时给予好评！为此谢谢！！所以今日我将QQ466698178；手机号：13813916911，公示网上便于联系。告大家：更值得我兴奋的是：我在百度网上见到我1990年申办的专利［＂人工挖孔砼空芯灌注桩可调式钢模＂【发明/设计人】：尤思泉【申请/专利权人】：南京市第三建筑工程公司304工程处【原通讯地址】：210003江苏省南京市大桥南路10号。并在网上同时看到不少单位和个人借用此专利，不知收效如何，为虑！今天我将＂人工挖孔砼空芯灌注桩可调式钢模＂资料整理后上传，，供给感兴趣同志共商，我诚恳希望大家多提建议，以修正、丰富内容和進一歩提高技术含量。无私供献于社会应用，做到技术无界。关于¨人工挖孔砼空心灌注桩可调钢模¨申请专利情况说明1、人工挖孔砼空心灌注桩可调钢模施工技术，于1990年申请专利，作者:尤思泉。1991年本人出国到美国¨关岛¨工作，其专利无人关注，未能按时交费，失去联系，至今在百度网发现2、人工挖孔砼空心灌注桩可调钢模施工技术，在南京古籍图书錧工程中得到应用。我公（原）与江苏省建筑设计院合作，由设计人员编写了¨人工挖孔空心桩设计¨我研制成¨可调式钢模。人工挖孔空心桩设计：其内容共分三大部分，内容现省畧不上传。尤思泉于南京2012.3可调式吊模研制一、构思其构思按设计的桩身孔径，制成能缩小、撑大的园筒形钢模作空心桩壁内模，我受雨伞能撑开、收缩的啟示，并以文字说明上原理及构造示意图相结合表示初步设想及其特点，现将工程实际试用照片展示如下；¨可调式吊模¨就绪¨可调式吊模¨安模¨可调式吊模¨安装就位空芯桩浇注凝土拆、提¨可调式吊模¨过程¨可调式吊模¨拆除成孔桩二、¨可调式吊模¨的研制：简述：根据空心桩的形状和尺寸，考虑到在浇灌砼时，模板不産生变形、移位炸模，不漏浆，材料耐久性好，能反复使用，经济效益较佳，加工容易，安装和拆除方便，耗用人工少，模板和另配件的规格型号少，重最轻，体积小，运输、操作和堆放便利等诸方面问题。1、模板材料选用与制作：按成孔桩大小配制2n（n大于1）块园弧形钢模板（1），钢板厚度2～3㎜，模板高度1～1.5m，弧长有长、短两种规格，其短的内侧焊有2～3道钢加劲板（5），使钢模有足夠径向刚度，长的比短的长6cm，使长、短模板间拼接搭头有3cm，长的那块紧贴在短的外侧，并在拼接处两块模板内侧装有20cm长限位链条（4）保持两块相互间连接，不致错位或分开。2、¨可调式吊模¨支撑材料选用与制作选用园钢制成¨Y¨型活动支撑（2），两端焊有连接铰，其一端与弧形钢板焊接，另一端与可调管、杆（3）焊接，¨Y¨型活动支撑在同一平面内设2n（n大于1）根，竖向设两至三道，它不仅起到支撑园弧形钢模板（1），同时由可调管、杆（3）上的螺母的松、紧旋转迫使管、杆上下移动带动¨Y¨型活动支撑使模板（1）各块同时缩小（拆模）和撑开（安装模）；3、¨可调式吊模¨构造图三、¨可调式吊模¨安装与拆除采用钢管三角架，携掛手拉葫芦，葫芦上吊钩钩住¨可调式吊模¨中心杆上端，构成通过拉链能使模板上下垂直方向移动，安模：顺时针方向拧可调管、杆（3）上的螺母，迫使管、杆同心竖向相互滑移，带动活动支撑（2）撑开模板（1），至限位链（4）张紧止（达到设计孔径）；拆模：砼浇灌到位时，逆时针拧螺母迫使管、杆同心竖向反方向滑移，并借助压簧，活动支撑（2）将弧形钢模板（1）收缩小拆模，随后...
