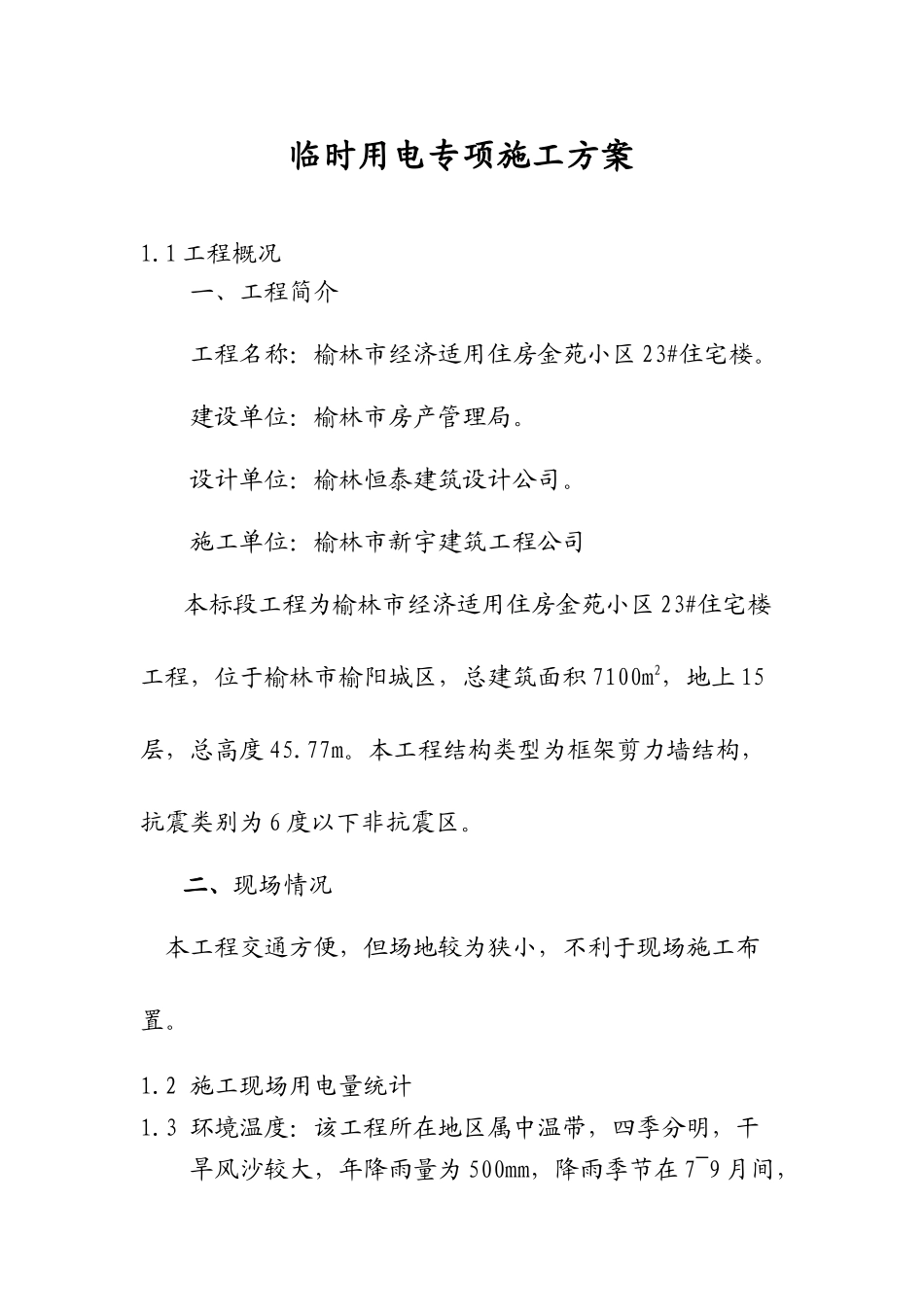

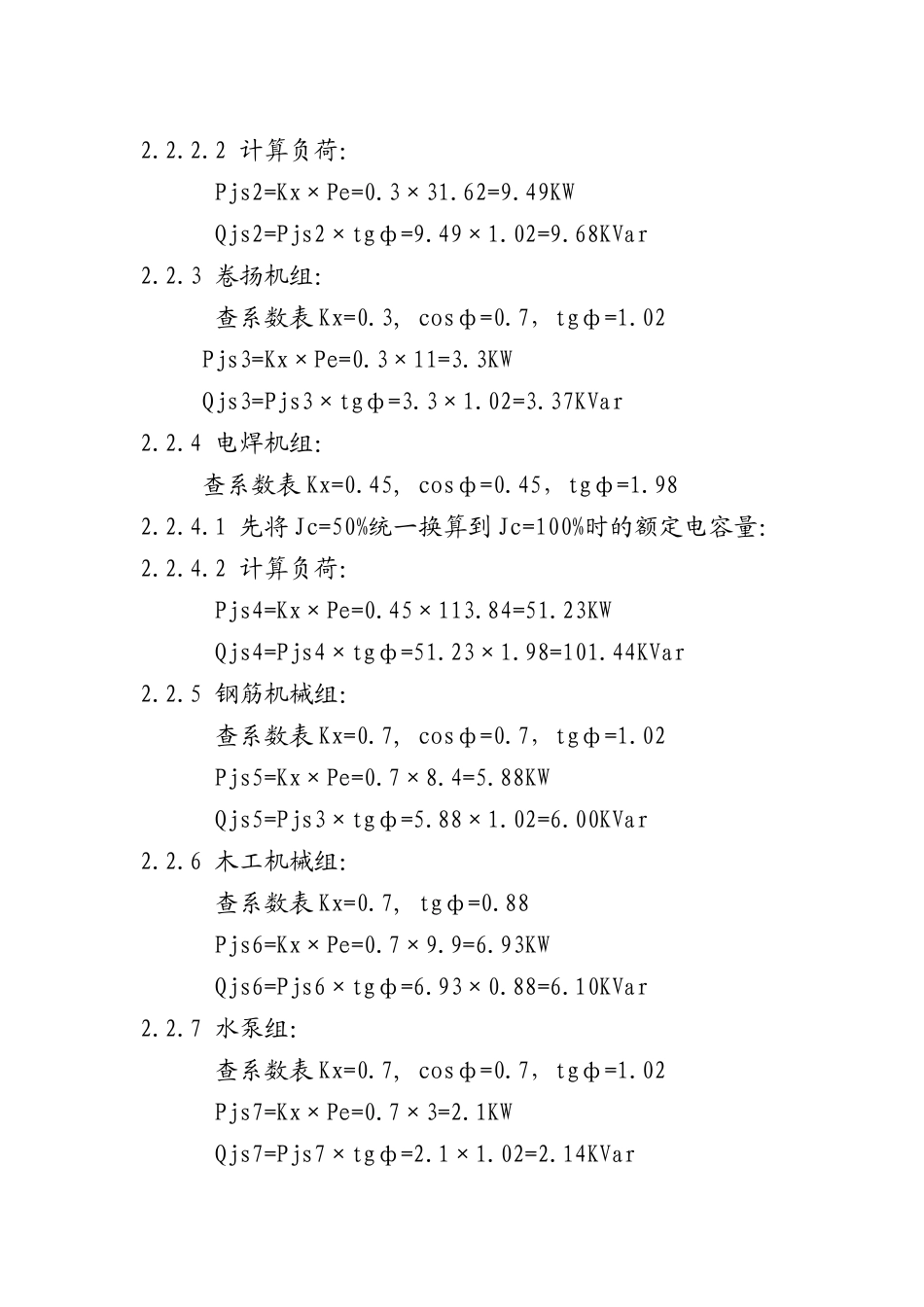

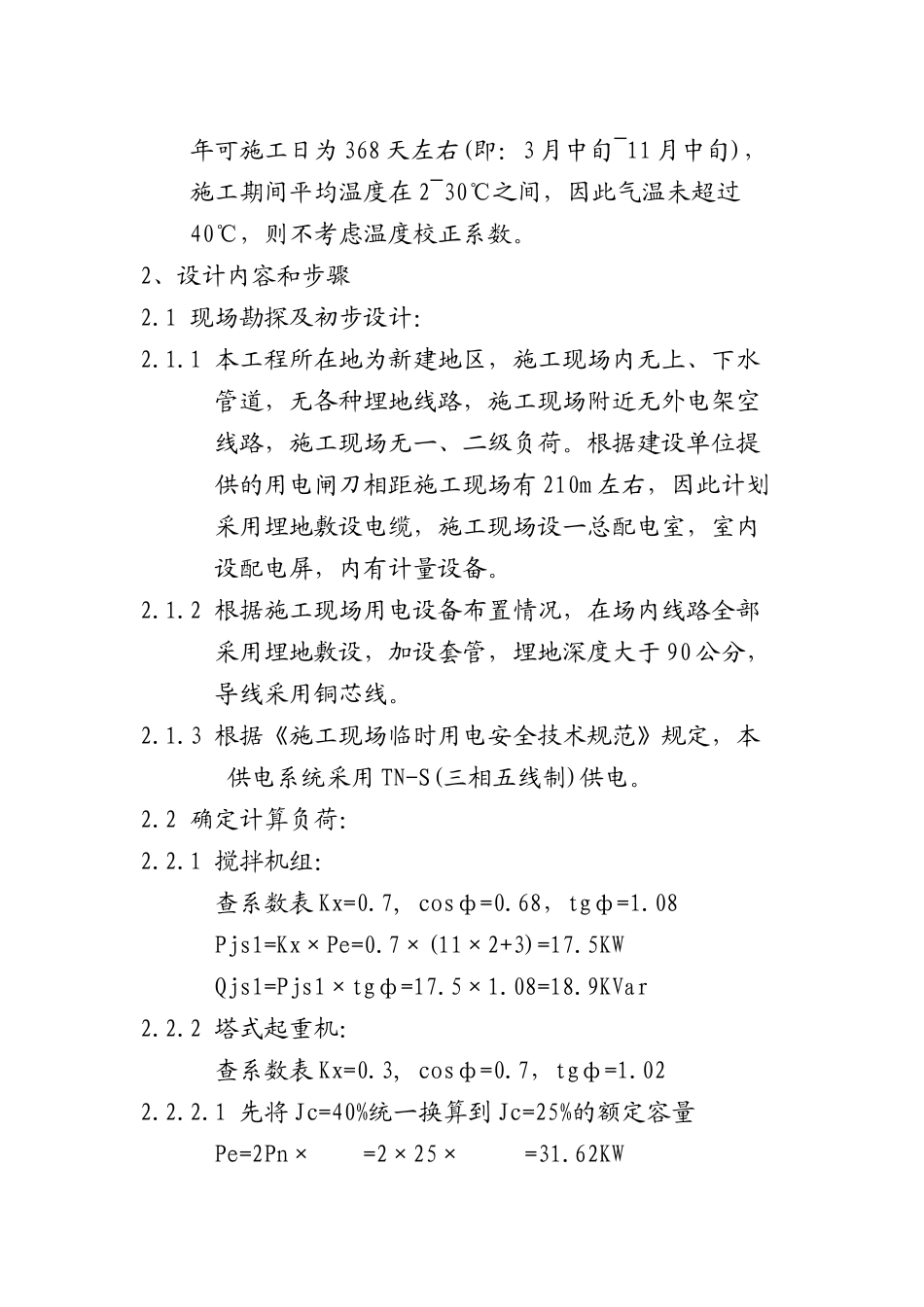

临时用电专项施工方案1.1工程概况一、工程简介工程名称：榆林市经济适用住房金苑小区23#住宅楼。建设单位：榆林市房产管理局。设计单位：榆林恒泰建筑设计公司。施工单位：榆林市新宇建筑工程公司本标段工程为榆林市经济适用住房金苑小区23#住宅楼工程，位于榆林市榆阳城区，总建筑面积7100m2，地上15层，总高度45.77m。本工程结构类型为框架剪力墙结构，抗震类别为6度以下非抗震区。二、现场情况本工程交通方便，但场地较为狭小，不利于现场施工布置。1.2施工现场用电量统计1.3环境温度：该工程所在地区属中温带，四季分明，干旱风沙较大，年降雨量为500mm，降雨季节在7~9月间，年可施工日为368天左右(即：3月中旬~11月中旬)，施工期间平均温度在2~30℃之间，因此气温未超过40℃，则不考虑温度校正系数。2、设计内容和步骤2.1现场勘探及初步设计：2.1.1本工程所在地为新建地区，施工现场内无上、下水管道，无各种埋地线路，施工现场附近无外电架空线路，施工现场无一、二级负荷。根据建设单位提供的用电闸刀相距施工现场有210m左右，因此计划采用埋地敷设电缆，施工现场设一总配电室，室内设配电屏，内有计量设备。2.1.2根据施工现场用电设备布置情况，在场内线路全部采用埋地敷设，加设套管，埋地深度大于90公分，导线采用铜芯线。2.1.3根据《施工现场临时用电安全技术规范》规定，本供电系统采用TN-S(三相五线制)供电。2.2确定计算负荷：2.2.1搅拌机组：查系数表Kx=0.7,cosф=0.68，tgф=1.08Pjs1=Kx×Pe=0.7×(11×2+3)=17.5KWQjs1=Pjs1×tgф=17.5×1.08=18.9KVar2.2.2塔式起重机：查系数表Kx=0.3,cosф=0.7，tgф=1.022.2.2.1先将Jc=40%统一换算到Jc=25%的额定容量Pe=2Pn×=2×25×=31.62KW2.2.2.2计算负荷：Pjs2=Kx×Pe=0.3×31.62=9.49KWQjs2=Pjs2×tgф=9.49×1.02=9.68KVar2.2.3卷扬机组：查系数表Kx=0.3,cosф=0.7，tgф=1.02Pjs3=Kx×Pe=0.3×11=3.3KWQjs3=Pjs3×tgф=3.3×1.02=3.37KVar2.2.4电焊机组：查系数表Kx=0.45,cosф=0.45，tgф=1.982.2.4.1先将Jc=50%统一换算到Jc=100%时的额定电容量：2.2.4.2计算负荷：Pjs4=Kx×Pe=0.45×113.84=51.23KWQjs4=Pjs4×tgф=51.23×1.98=101.44KVar2.2.5钢筋机械组：查系数表Kx=0.7,cosф=0.7，tgф=1.02Pjs5=Kx×Pe=0.7×8.4=5.88KWQjs5=Pjs3×tgф=5.88×1.02=6.00KVar2.2.6木工机械组：查系数表Kx=0.7,tgф=0.88Pjs6=Kx×Pe=0.7×9.9=6.93KWQjs6=Pjs6×tgф=6.93×0.88=6.10KVar2.2.7水泵组：查系数表Kx=0.7,cosф=0.7，tgф=1.02Pjs7=Kx×Pe=0.7×3=2.1KWQjs7=Pjs7×tgф=2.1×1.02=2.14KVar2.2.8振捣组：查系数表Kx=0.7,cosф=0.7，tgф=1.02Pjs8=Kx×Pe=0.7×(3.3+2.2)=3.85KWQjs8=Pjs8×tgф=3.85×1.02=3.93KVar2.2.9总的计算负荷计算，干线同期系数取Kx=0.9。2.2.9.1总的有功功率：Pjs=Kx×(Pjs1+Pjs2+Pjs3+Pjs4+Pjs5+Pjs6+Pjs7+Pjs8)=0.9×(17.5+9.49+3.3+51.23+5.88+6.93+2.1+3.85)=0.9×100.28=90.25KW2.2.9.2总的无功功率：Qjs=Kx×(Qjs1+Qjs2+Qjs3+Qjs4+Qjs5+Qjs6+Qjs7+Qjs8)=0.9×151.56=136.40KVar2.2.9.3总的视在功率：2.2.9.4总的计算电流：2.3选择变压器根据计算的总的视在功率，查有关资料选择SL7型三相电力变压器，其规格为SL7-200/10，它的视在功率为200KVA>163.55KVA。2.4导线截面、分配电箱、开关箱内电气设备的选择在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配电箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜芯橡皮绝缘导线穿钢管暗设在地面内，由于这部分距离较短，因此不考虑电压降，只按导线安全载流量选择导线截面。2.4.1开-11.12至搅拌机导线截面及开关箱内电气设备选择。2.4.1.1计算电流：查表Kx=1,cosф=0.682.4.1.2选择导线截面，查表得BX-3×6+1×4G20埋地敷设。选择开-11.12内开关为DS5-50/330，漏电保护器为DZ15L-30/490。2.4.2开-9至砂浆搅拌机导线截面及开关箱内电气设备选择。2.4.2.1计算电流：查表Kx=1,cosф=0.682.4.2.2选择导线截面，查表得BX-3×2.5+1×1.5G15埋地敷设。选择开-9内开关为DS5-50/330，漏电保护器为...
