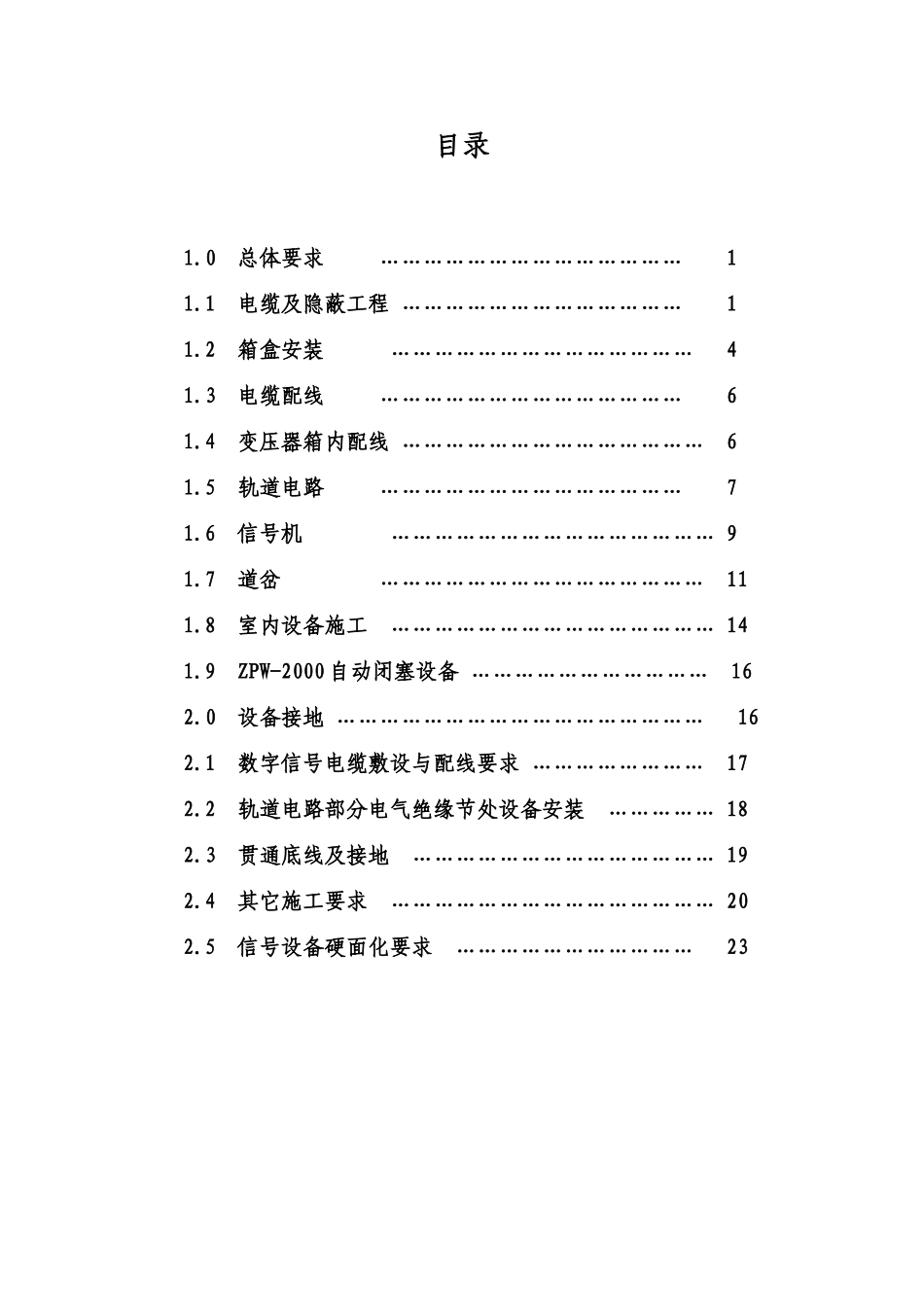

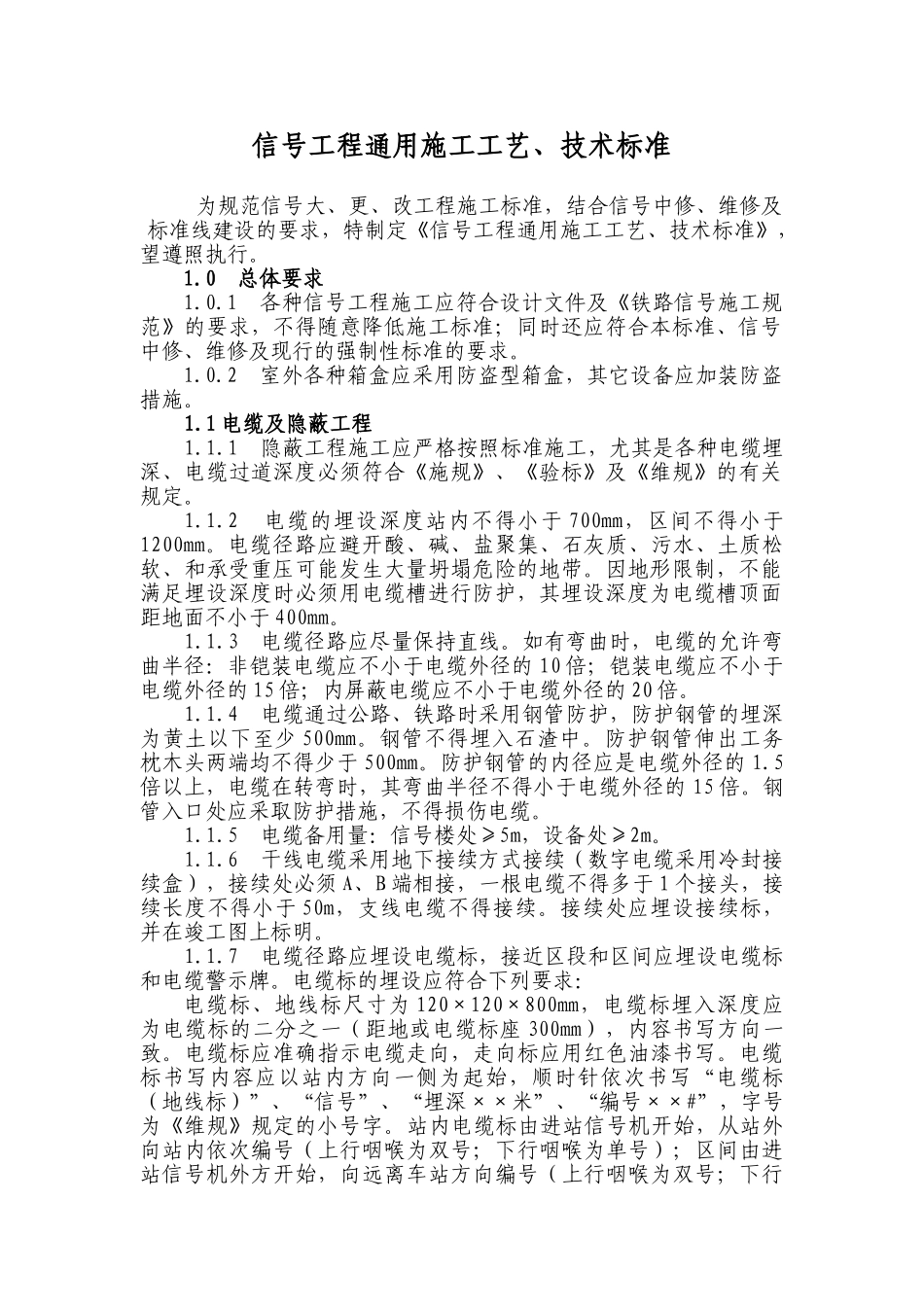

信号工程通用施工工艺、技术标准2009.11目录1.0总体要求……………………………………11.1电缆及隐蔽工程…………………………………11.2箱盒安装……………………………………41.3电缆配线……………………………………61.4变压器箱内配线……………………………………61.5轨道电路……………………………………71.6信号机………………………………………91.7道岔………………………………………111.8室内设备施工………………………………………141.9ZPW-2000自动闭塞设备……………………………162.0设备接地……………………………………………162.1数字信号电缆敷设与配线要求……………………172.2轨道电路部分电气绝缘节处设备安装……………182.3贯通底线及接地……………………………………192.4其它施工要求………………………………………202.5信号设备硬面化要求……………………………23信号工程通用施工工艺、技术标准为规范信号大、更、改工程施工标准，结合信号中修、维修及标准线建设的要求，特制定《信号工程通用施工工艺、技术标准》，望遵照执行。1.0总体要求1.0.1各种信号工程施工应符合设计文件及《铁路信号施工规范》的要求，不得随意降低施工标准；同时还应符合本标准、信号中修、维修及现行的强制性标准的要求。1.0.2室外各种箱盒应采用防盗型箱盒，其它设备应加装防盗措施。1.1电缆及隐蔽工程1.1.1隐蔽工程施工应严格按照标准施工，尤其是各种电缆埋深、电缆过道深度必须符合《施规》、《验标》及《维规》的有关规定。1.1.2电缆的埋设深度站内不得小于700mm，区间不得小于1200mm。电缆径路应避开酸、碱、盐聚集、石灰质、污水、土质松软、和承受重压可能发生大量坍塌危险的地带。因地形限制，不能满足埋设深度时必须用电缆槽进行防护，其埋设深度为电缆槽顶面距地面不小于400mm。1.1.3电缆径路应尽量保持直线。如有弯曲时，电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍；内屏蔽电缆应不小于电缆外径的20倍。1.1.4电缆通过公路、铁路时采用钢管防护，防护钢管的埋深为黄土以下至少500mm。钢管不得埋入石渣中。防护钢管伸出工务枕木头两端均不得少于500mm。防护钢管的内径应是电缆外径的1.5倍以上，电缆在转弯时，其弯曲半径不得小于电缆外径的15倍。钢管入口处应采取防护措施，不得损伤电缆。1.1.5电缆备用量：信号楼处≥5m，设备处≥2m。1.1.6干线电缆采用地下接续方式接续（数字电缆采用冷封接续盒），接续处必须A、B端相接，一根电缆不得多于1个接头，接续长度不得小于50m，支线电缆不得接续。接续处应埋设接续标，并在竣工图上标明。1.1.7电缆径路应埋设电缆标，接近区段和区间应埋设电缆标和电缆警示牌。电缆标的埋设应符合下列要求：电缆标、地线标尺寸为120×120×800mm，电缆标埋入深度应为电缆标的二分之一（距地或电缆标座300mm），内容书写方向一致。电缆标应准确指示电缆走向，走向标应用红色油漆书写。电缆标书写内容应以站内方向一侧为起始，顺时针依次书写“电缆标（地线标）”、“信号”、“埋深××米”、“编号××#”，字号为《维规》规定的小号字。站内电缆标由进站信号机开始，从站外向站内依次编号（上行咽喉为双号；下行咽喉为单号）；区间由进站信号机外方开始，向远离车站方向编号（上行咽喉为双号；下行咽喉为单号）。1.1.8电缆标埋设：a电缆转向或分支处。b站内直线为每50m一处，区间直线100m一处。（若电缆埋设在防护网外侧为每50m一个）c电缆地下接头处。其标桩应有“接续标”字样，并注明埋深、接头编号，并在竣工图纸标注。d电缆穿越障碍物时需在适当地点标明电缆实际路径，电缆标埋设稳固。1.1.9电缆警示牌的埋设：电缆警示牌埋设在自闭区间和半自动闭塞的接近区段a自动闭塞区间敷设在防护网以内的电缆每1km安装1个；b自动闭塞区间敷设在防护网以外的电缆每100m安装1个；c单线半自动闭塞的接近区段每100m安装1个。当站内电缆埋设在路基边坡下或开阔地等特殊地段时，每100m埋设1个电缆警示牌。1.1.10电缆沟开挖完毕，进行电缆铺设前及电缆铺设完毕电缆沟回填前应通知监理人员...
