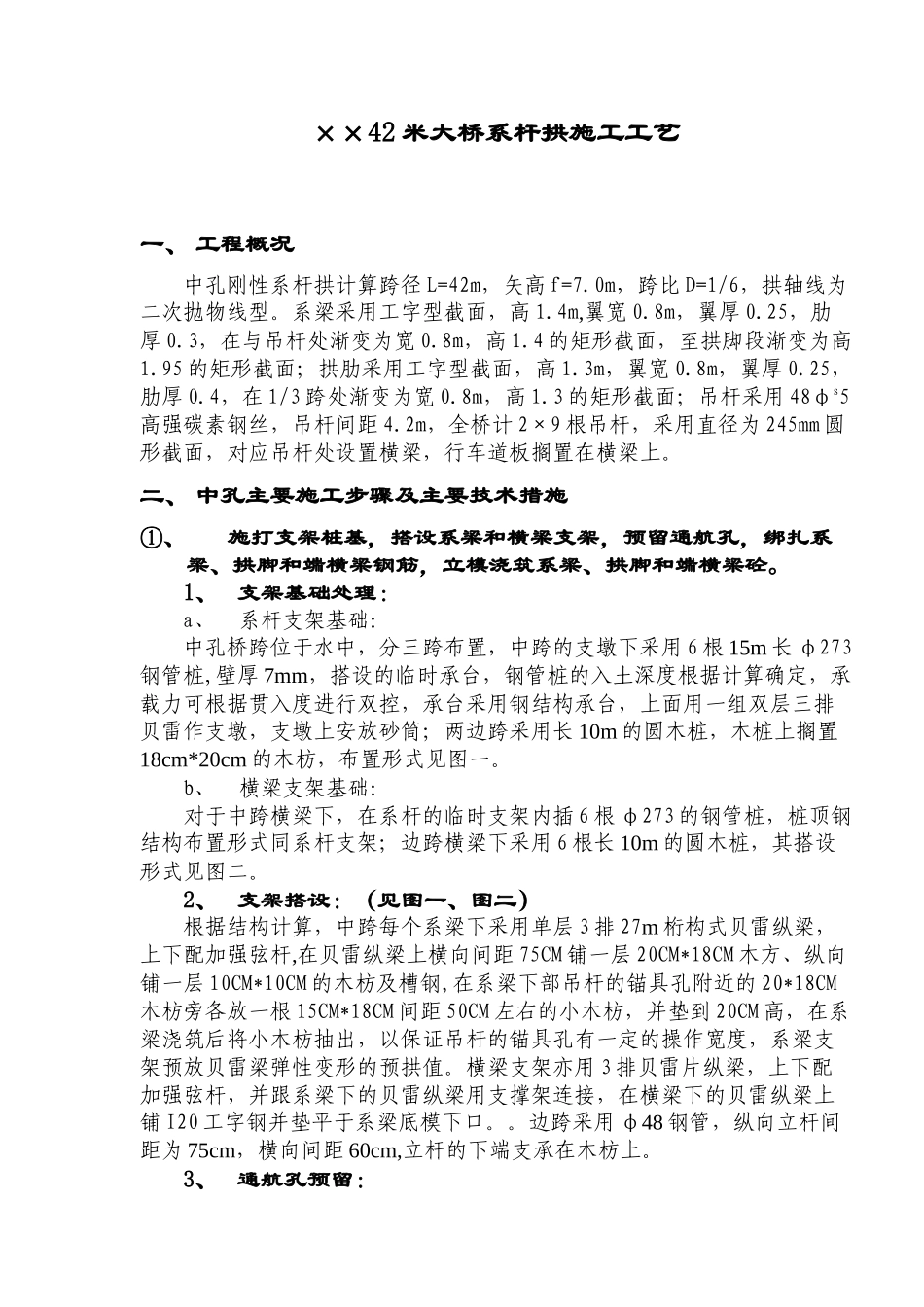

××42米大桥系杆拱施工工艺一、工程概况中孔刚性系杆拱计算跨径L=42m，矢高f=7.0m，跨比D=1/6，拱轴线为二次抛物线型。系梁采用工字型截面，高1.4m,翼宽0.8m，翼厚0.25，肋厚0.3，在与吊杆处渐变为宽0.8m，高1.4的矩形截面，至拱脚段渐变为高1.95的矩形截面；拱肋采用工字型截面，高1.3m，翼宽0.8m，翼厚0.25，肋厚0.4，在1/3跨处渐变为宽0.8m，高1.3的矩形截面；吊杆采用48φs5高强碳素钢丝，吊杆间距4.2m，全桥计2×9根吊杆，采用直径为245mm圆形截面，对应吊杆处设置横梁，行车道板搁置在横梁上。二、中孔主要施工步骤及主要技术措施①、施打支架桩基，搭设系梁和横梁支架，预留通航孔，绑扎系梁、拱脚和端横梁钢筋，立模浇筑系梁、拱脚和端横梁砼。1、支架基础处理：a、系杆支架基础：中孔桥跨位于水中，分三跨布置，中跨的支墩下采用6根15m长φ273钢管桩,壁厚7mm，搭设的临时承台，钢管桩的入土深度根据计算确定，承载力可根据贯入度进行双控，承台采用钢结构承台，上面用一组双层三排贝雷作支墩，支墩上安放砂筒；两边跨采用长10m的圆木桩，木桩上搁置18cm*20cm的木枋，布置形式见图一。b、横梁支架基础：对于中跨横梁下，在系杆的临时支架内插6根φ273的钢管桩，桩顶钢结构布置形式同系杆支架；边跨横梁下采用6根长10m的圆木桩，其搭设形式见图二。2、支架搭设：（见图一、图二）根据结构计算，中跨每个系梁下采用单层3排27m桁构式贝雷纵梁，上下配加强弦杆,在贝雷纵梁上横向间距75CM铺一层20CM*18CM木方、纵向铺一层10CM*10CM的木枋及槽钢,在系梁下部吊杆的锚具孔附近的20*18CM木枋旁各放一根15CM*18CM间距50CM左右的小木枋，并垫到20CM高，在系梁浇筑后将小木枋抽出，以保证吊杆的锚具孔有一定的操作宽度，系梁支架预放贝雷梁弹性变形的预拱值。横梁支架亦用3排贝雷片纵梁，上下配加强弦杆，并跟系梁下的贝雷纵梁用支撑架连接，在横梁下的贝雷纵梁上铺I20工字钢并垫平于系梁底模下口。。边跨采用φ48钢管，纵向立杆间距为75cm，横向间距60cm,立杆的下端支承在木枋上。3、通航孔预留：搭支架时，按设计规定预留通航孔，其宽度、净高应满足要求。并在通航孔两侧各施打φ60cm钢管桩2根。考虑桥梁梁底设计高程，结合支架搭设的高度，船只通过该桥位时需限制通航等级，以确保支架安全。4、系梁、端横梁、拱脚段模板制安，钢筋制安，钢绞线编束及穿束，预埋件安放。a、为保证系梁砼内实外光，系梁底模、侧模采用优质竹胶板制作，对销螺栓固定模板，模板强度及刚度应满足要求，系梁端模采用木模，拟加工制作一套系杆模板，分段制作，模板接缝夹海绵条，确保接缝严密，不漏浆。端横梁模板亦采用优质竹胶板制作，木方、槽钢作加劲肋。b、在支架上铺设系杆底模，根据设计图纸，系梁预拱度根据设计要求按2.5cm计，施工预拱度按二次抛物线分配。另外，对支架采用等荷载砂袋预压系杆底模，一方面消除因节点销子产生的非弹性变形，另一方面考虑到支架的变形主要是由贝雷架的弹性变形所产生的，弹性变形的数值可根据在陆上搭设同等跨度的3排贝雷梁，采用系梁荷载下的变形量，铺设系梁底模时，需将此变形量按二次抛物线分段考虑在内，预压后需测量每一控制点处高程是否与设计相符。c、钢筋在现场绑扎焊接成型，其焊接与绑扎接头应符合规范及设计要求。钢绞线每隔50—60cm，用铅丝绑扎成束，焊好管道定位筋，穿入波纹管，先立一侧模板，然后穿钢绞线束，再立一侧模板，安放系梁及横梁锚垫板及横梁的波纹管，最后立端模，为防止漏浆，在侧模与底模交界处夹海绵条，以防漏浆。d、施工过程中注意安放好以下预埋件：①系梁、横梁张拉端锚垫板；②在系梁预应力束管道沿轴线等间距布设3-4处排浆孔；③吊杆固定端锚垫板及下导管，焊接在系梁钢筋并且锚固在模板上，在浇筑砼的前后分别对其平面位置及垂直度精确测量。④中横梁的钢筋预埋件、波纹管、锚垫板等。⑤钢筋绑扎发生打架时，遵循普通钢筋让预应力钢筋、小钢筋让大钢筋的原则。e、系梁及端横梁的浇筑工艺首先浇筑系梁砼，然后浇筑端横梁砼，为保证系梁砼的密实，用插入式振捣器振捣。在系梁及端横梁拆模后，在对应的中横梁位置打毛处理系梁...
