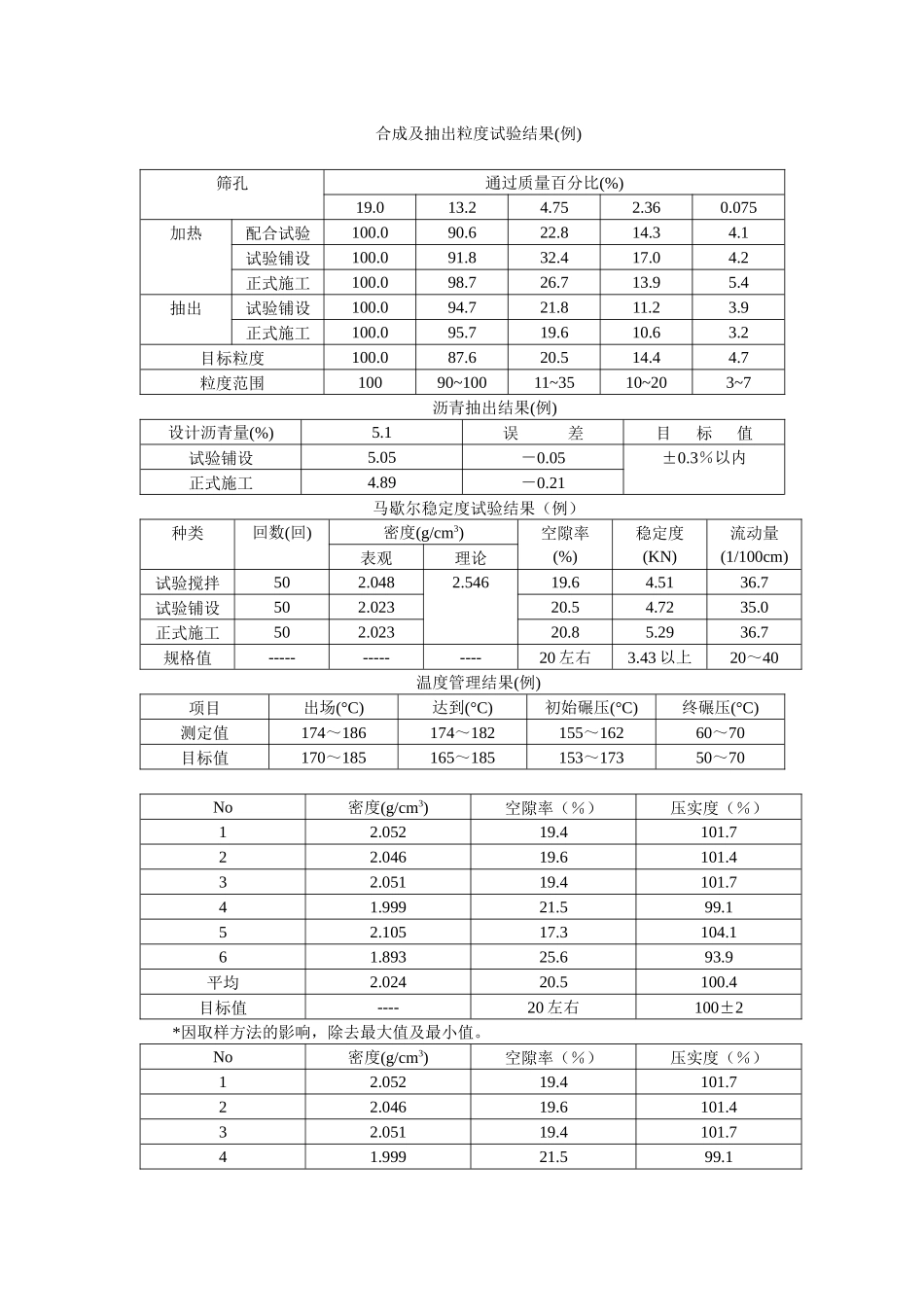

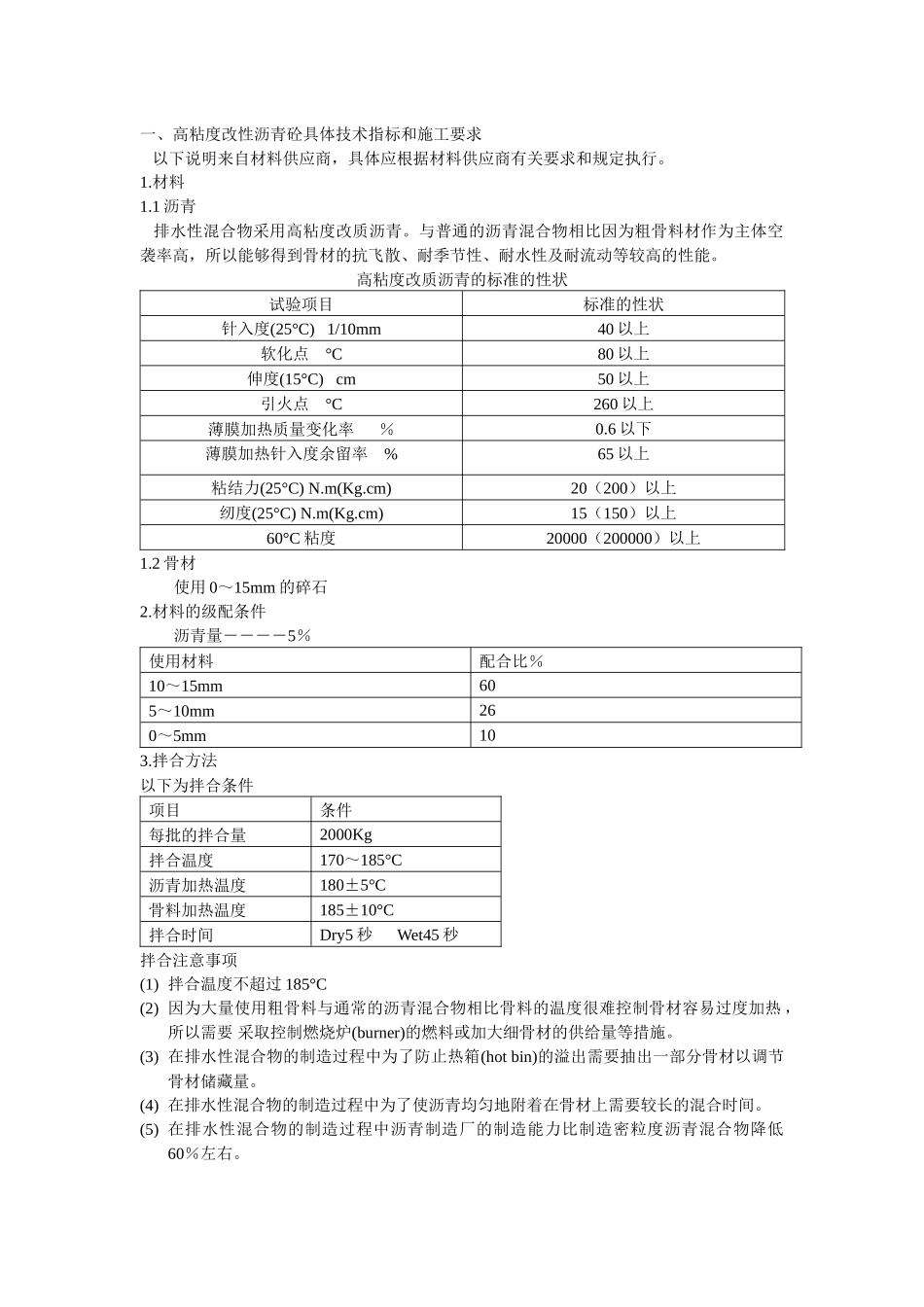

一、高粘度改性沥青砼具体技术指标和施工要求以下说明来自材料供应商，具体应根据材料供应商有关要求和规定执行。1.材料1.1沥青排水性混合物采用高粘度改质沥青。与普通的沥青混合物相比因为粗骨料材作为主体空袭率高，所以能够得到骨材的抗飞散、耐季节性、耐水性及耐流动等较高的性能。高粘度改质沥青的标准的性状试验项目标准的性状针入度(25°C)1/10mm40以上软化点°C80以上伸度(15°C)cm50以上引火点°C260以上薄膜加热质量变化率％0.6以下薄膜加热针入度余留率%65以上粘结力(25°C)N.m(Kg.cm)20（200）以上纫度(25°C)N.m(Kg.cm)15（150）以上60°C粘度20000（200000）以上1.2骨材使用0～15mm的碎石2.材料的级配条件沥青量――――5％使用材料配合比％10～15mm605～10mm260～5mm103.拌合方法以下为拌合条件项目条件每批的拌合量2000Kg拌合温度170～185°C沥青加热温度180±5°C骨料加热温度185±10°C拌合时间Dry5秒Wet45秒拌合注意事项(1)拌合温度不超过185°C(2)因为大量使用粗骨料与通常的沥青混合物相比骨料的温度很难控制骨材容易过度加热，所以需要采取控制燃烧炉(burner)的燃料或加大细骨材的供给量等措施。(3)在排水性混合物的制造过程中为了防止热箱(hotbin)的溢出需要抽出一部分骨材以调节骨材储藏量。(4)在排水性混合物的制造过程中为了使沥青均匀地附着在骨材上需要较长的混合时间。(5)在排水性混合物的制造过程中沥青制造厂的制造能力比制造密粒度沥青混合物降低60％左右。(6)排水性混合物因为空隙率高比通常的加热沥青混合物容易冷却，所以搬运车上必须使用双层搬运布以防止温度的下降。4.混合物的性能混合物的性能按以下基准为目标确认。以下为参考例。①加热骨料筛分试验目标粒度筛孔径通过质量百分比(%)19.013.24.752.360.075目标粒度10087.620.514.44.7②合成及抽出粒度试验目标粒度筛孔径通过质量百分比(%)19.013.24.752.360.075目标粒度10087.620.514.44.7粒度范围10090～10011～3510～203～7③沥青抽出试验沥青量5％目标量在±0.3％以内④马歇尔稳定度试验空隙率20％安定度3.43KN以上流动量20/100cm～40/100cm⑤温度管理出厂温度170～185°C到达温度165～185°C初期碾压153～173°C终碾压50～70°C⑥现场取样试体的密度试验空隙率20％压实度100％±2％⑦透水试验-------参照佐东奥科贸(上海)所有的透水试验仪器进行试验透水系数0.1cm/秒以上加热骨料筛分试验结果(例)储仓种类通过质量百分比(%)19.013.24.752.360.0751配合试验100.086.70.8试验铺设100.088.46.6正式施工100.098.15.01.72配合试验100.099.754.94.7试验铺设100.063.72.4正式施工100.061.60.73配合试验100.095.61.4试验铺设100.099.378.81.8正式施工100.098.786.314.4合成及抽出粒度试验结果(例)筛孔通过质量百分比(%)19.013.24.752.360.075加热配合试验100.090.622.814.34.1试验铺设100.091.832.417.04.2正式施工100.098.726.713.95.4抽出试验铺设100.094.721.811.23.9正式施工100.095.719.610.63.2目标粒度100.087.620.514.44.7粒度范围10090~10011~3510~203~7沥青抽出结果(例)设计沥青量(%)5.1误差目标值试验铺设5.05－0.05±0.3％以内正式施工4.89－0.21马歇尔稳定度试验结果（例）种类回数(回)密度(g/cm3)空隙率(%)稳定度(KN)流动量(1/100cm)表观理论试验搅拌502.0482.54619.64.5136.7试验铺设502.02320.54.7235.0正式施工502.02320.85.2936.7规格值--------------20左右3.43以上20～40温度管理结果(例)项目出场(°C)达到(°C)初始碾压(°C)终碾压(°C)测定值174～186174～182155～16260～70目标值170～185165～185153～17350～70No密度(g/cm3)空隙率（％）压实度（％）12.05219.4101.722.04619.6101.432.05119.4101.741.99921.599.152.10517.3104.161.89325.693.9平均2.02420.5100.4目标值----20左右100±2*因取样方法的影响，除去最大值及最小值。No密度(g/cm3)空隙率（％）压实度（％）12.05219.4101.722.04619.6101.432.05119.4101.741.99921.599.1平均2.03720.0101.0目标值-----20左右100±25.施工方法(1)在排水性铺设中所使用的机械与通常的铺设所使用的机械相同。以下是标准的...
