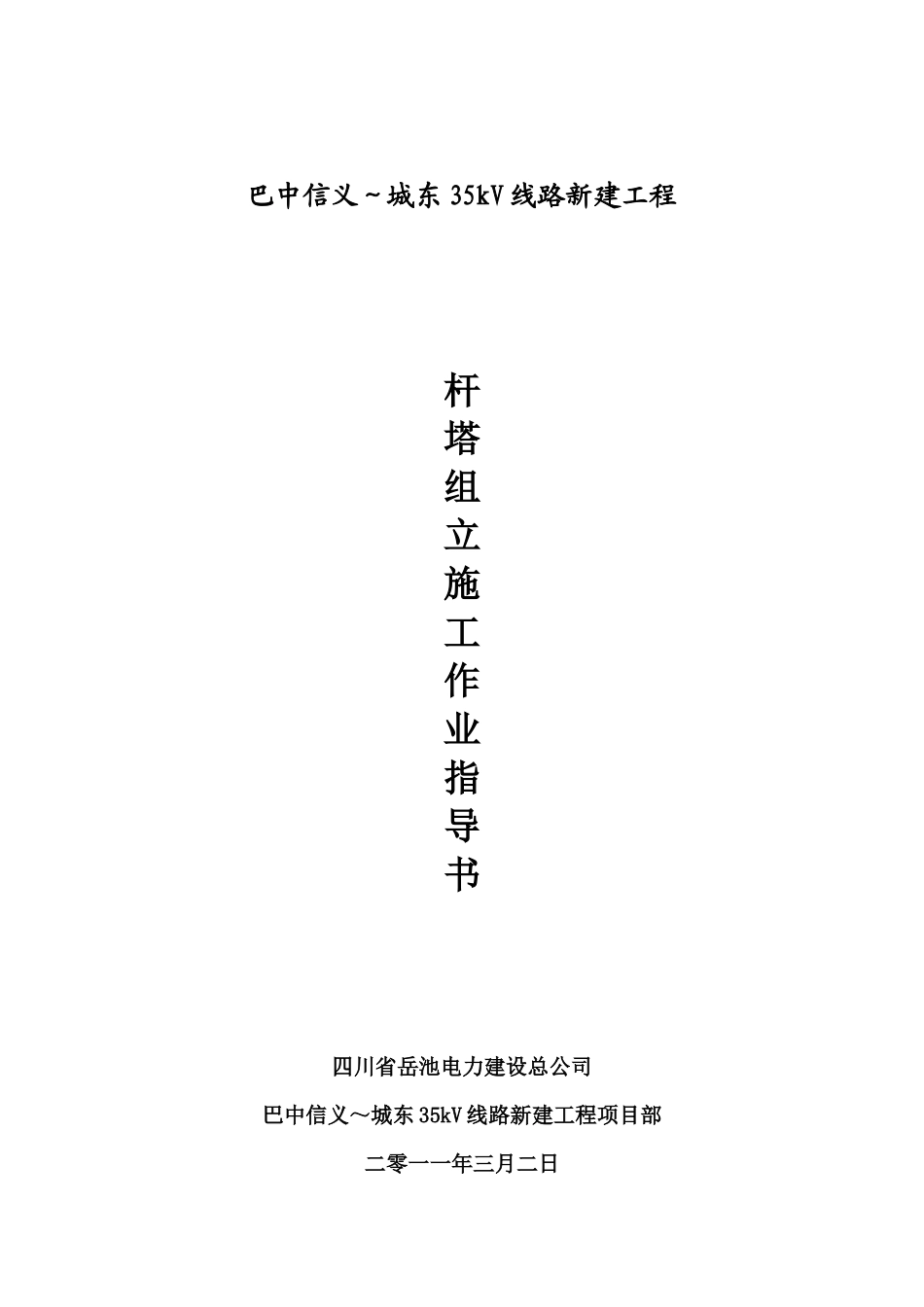

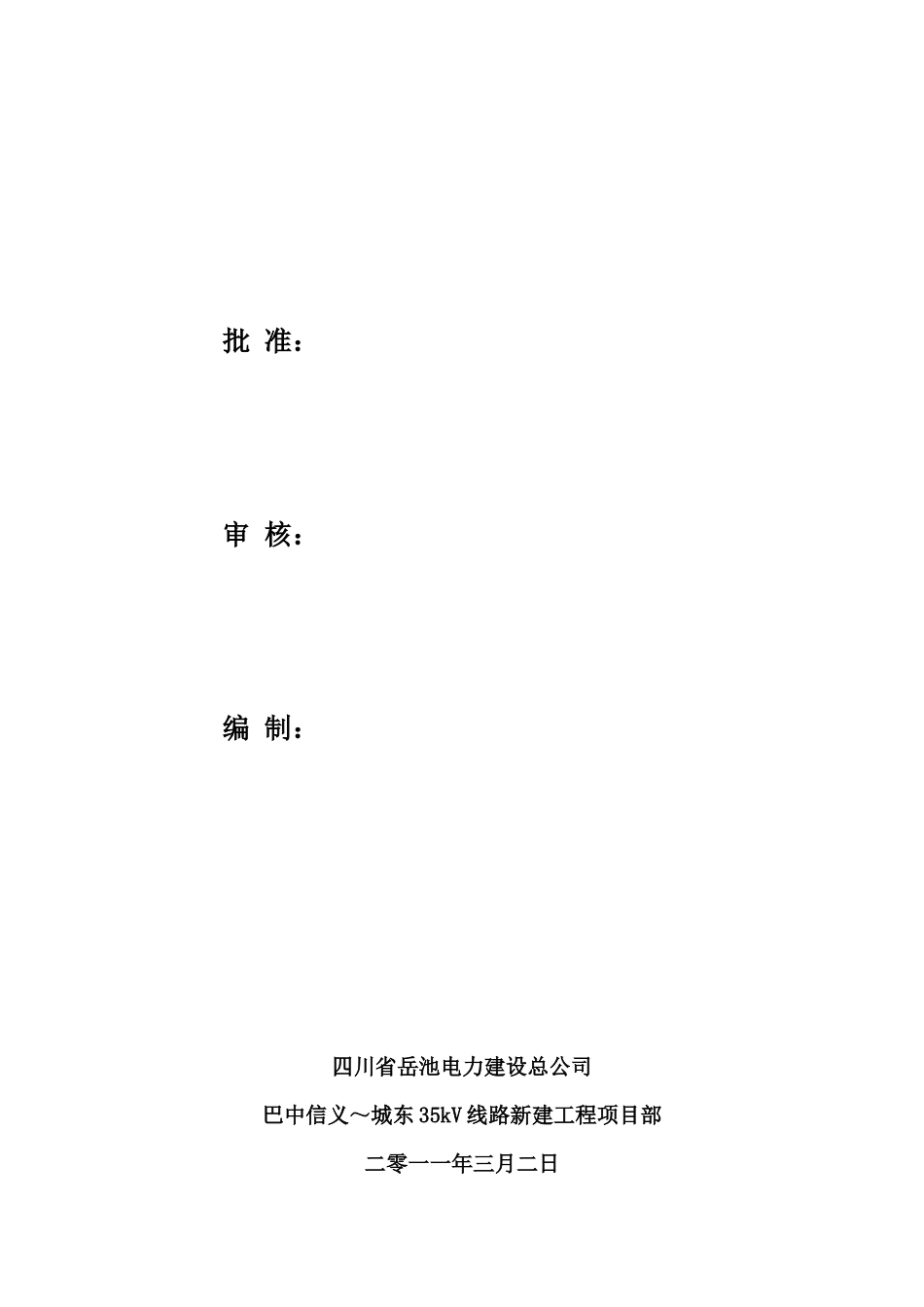

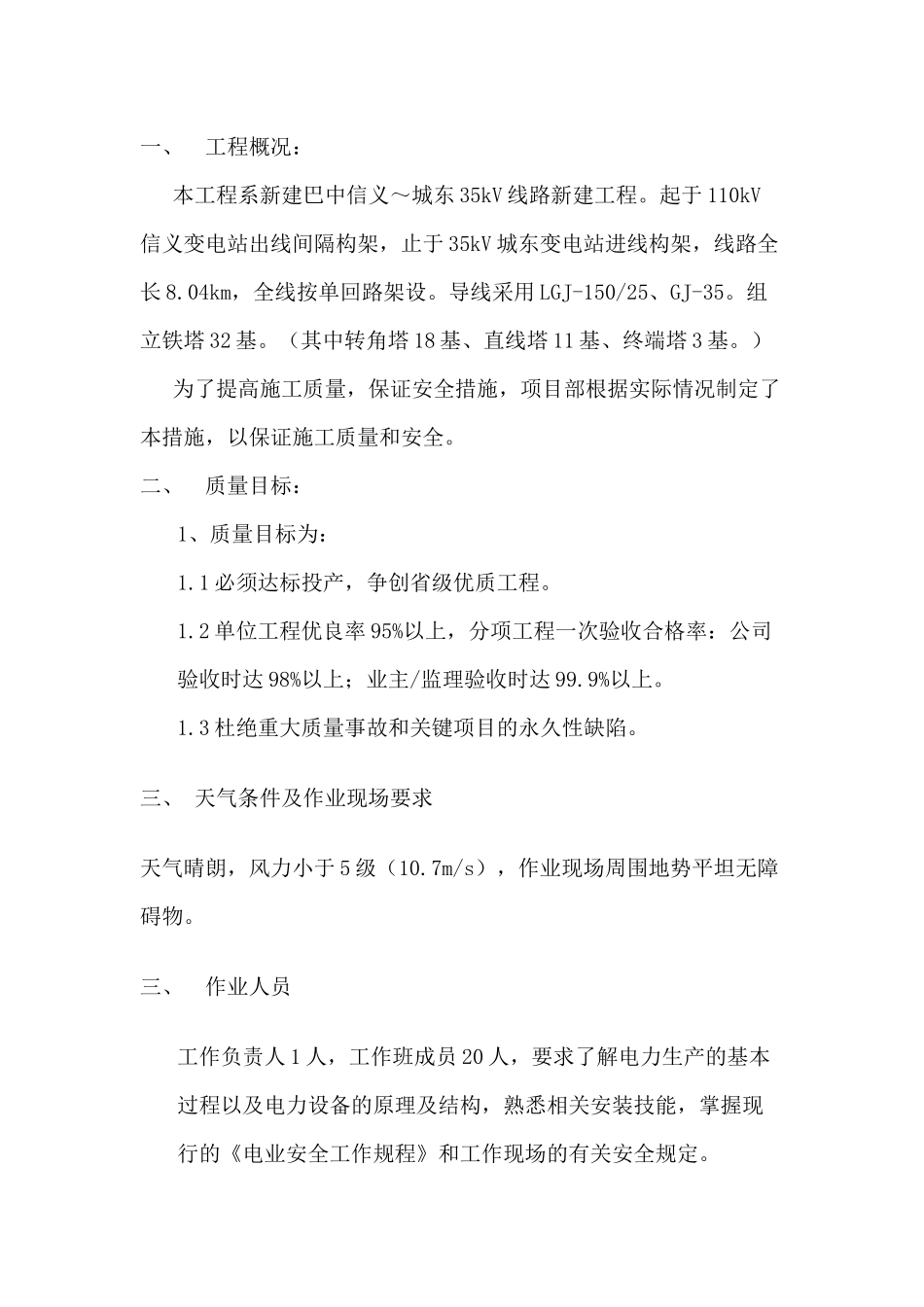

巴中信义～城东35kV线路新建工程杆塔组立施工作业指导书四川省岳池电力建设总公司巴中信义～城东35kV线路新建工程项目部二零一一年三月二日批准：审核：编制：四川省岳池电力建设总公司巴中信义～城东35kV线路新建工程项目部二零一一年三月二日一、工程概况：本工程系新建巴中信义～城东35kV线路新建工程。起于110kV信义变电站出线间隔构架，止于35kV城东变电站进线构架，线路全长8.04km，全线按单回路架设。导线采用LGJ-150/25、GJ-35。组立铁塔32基。（其中转角塔18基、直线塔11基、终端塔3基。）为了提高施工质量，保证安全措施，项目部根据实际情况制定了本措施，以保证施工质量和安全。二、质量目标：1、质量目标为：1.1必须达标投产，争创省级优质工程。1.2单位工程优良率95%以上，分项工程一次验收合格率：公司验收时达98%以上；业主/监理验收时达99.9%以上。1.3杜绝重大质量事故和关键项目的永久性缺陷。三、天气条件及作业现场要求天气晴朗，风力小于5级（10.7m/s），作业现场周围地势平坦无障碍物。三、作业人员工作负责人1人，工作班成员20人，要求了解电力生产的基本过程以及电力设备的原理及结构，熟悉相关安装技能，掌握现行的《电业安全工作规程》和工作现场的有关安全规定。四、铁塔的组立1.施工规定1.1本工程铁塔基础的编号A、B、C、D，以线路杆号递增方向，即由小号侧至大号侧方向，顺时针排序，如图1-1所示1-1基础编号示意图1.2脚钉安装规定：脚钉安装应符合设计和规范要求，脚钉弯钩一律朝上且在同一直线上，即在安装角钢的准线上。各型铁塔具体安装要求如下：常规双回路直线塔：脚钉均安装在D腿。正侧面交替布置。常规双回路转角塔（含直线转角塔）：右转时脚钉均安装在D腿。正侧面交替布置；左转时均安装在B腿。正侧面交替布置。1.3螺栓穿向：1）对立体结构水平方向由内向外；垂直方向由下向上。2）对平面结构顺线路方向，按线路方向（小号侧）穿入；横线路方向，两侧由内向外，中间由左向右（按线路方向）。垂直方向由下向上。斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向。3）根据本工程铁塔型式，螺栓具体穿向见图2-3；个别螺栓按规定方向不易安装时，其穿入方向可予以变动。4）组合角钢塔：组合角钢塔，为防止螺栓发生相互碰撞，其穿向统一规定为顺时针方向，见附图2-4。5）个别位置螺栓在正、反穿向上均满足验收规范要求时，为方便运行维护，应优先考虑从下往上穿向。1.4螺栓紧固要求：本工程杆塔结构杆件的连接（含防盗螺栓）以热浸后成品的强度来分级，M16螺栓为4.8级，M20螺栓为6.8级，M24螺栓为8.8级。螺栓紧固扭矩标准值见表1-2。螺栓紧固扭矩标准值表1-2螺栓规格不论强度等级（见铁塔部分图纸内审及交底说明）M1680M20100M24250图1-3螺栓穿向示意图线路方向图1-4组合角钢螺栓穿向示意图1.5其他要求：1.5.1转角塔总图中单线图是右转的示意图，长横担安装在外角侧，短横担安装在内角侧。1.5.2铁塔防盗螺栓（含脚钉）的安装范围为0～9米（最短腿基础顶面标高为0），如果此范围边界有节点或隔面，则节点或隔面处的联板及包钢全部安装防盗螺栓。1.5.3本工程铁塔除要求安装防盗螺栓、双帽螺栓的部位外，全部安装防松扣紧螺母；1.5.4挂点附近螺栓采用双螺帽，应确保装好螺帽后，螺杆平扣或出扣。1.5.4在排列脚钉时，若遇到需要脚钉代替接头或节点板螺栓时，则脚钉的直径和强度等级应与所代替的螺栓直径和强度等级相同。1.5.5当采用螺栓连接构件时，应符合下列规定：说明：箭头表示螺栓穿向a.螺杆应与构件面垂直，螺栓头平面与构件间不应有空隙；b.螺母拧紧后，螺杆露出螺母的长度，对单螺母不应小于两个螺距，对双螺母可与螺母相平。2.5.6铁塔组立后，各相邻节点间主材弯曲，达到优良级标准，不得超过1/800。2.施工工艺流程图3.施工准备工作3.1技术资料的准备：3.1.1技术部门按各队划定的施工任务涉及的塔型，制定《图纸计划》，并汇总统计出图纸总量，准备下发各施工队。3.1.2施工当中及时进行现场调查，对特殊地形条件下组塔，如水田及水草地或地下水位高的情况下挖设地锚；塔位距离电力线较近；塔位位于山坡不易打拉线等情况，应由施工队...
