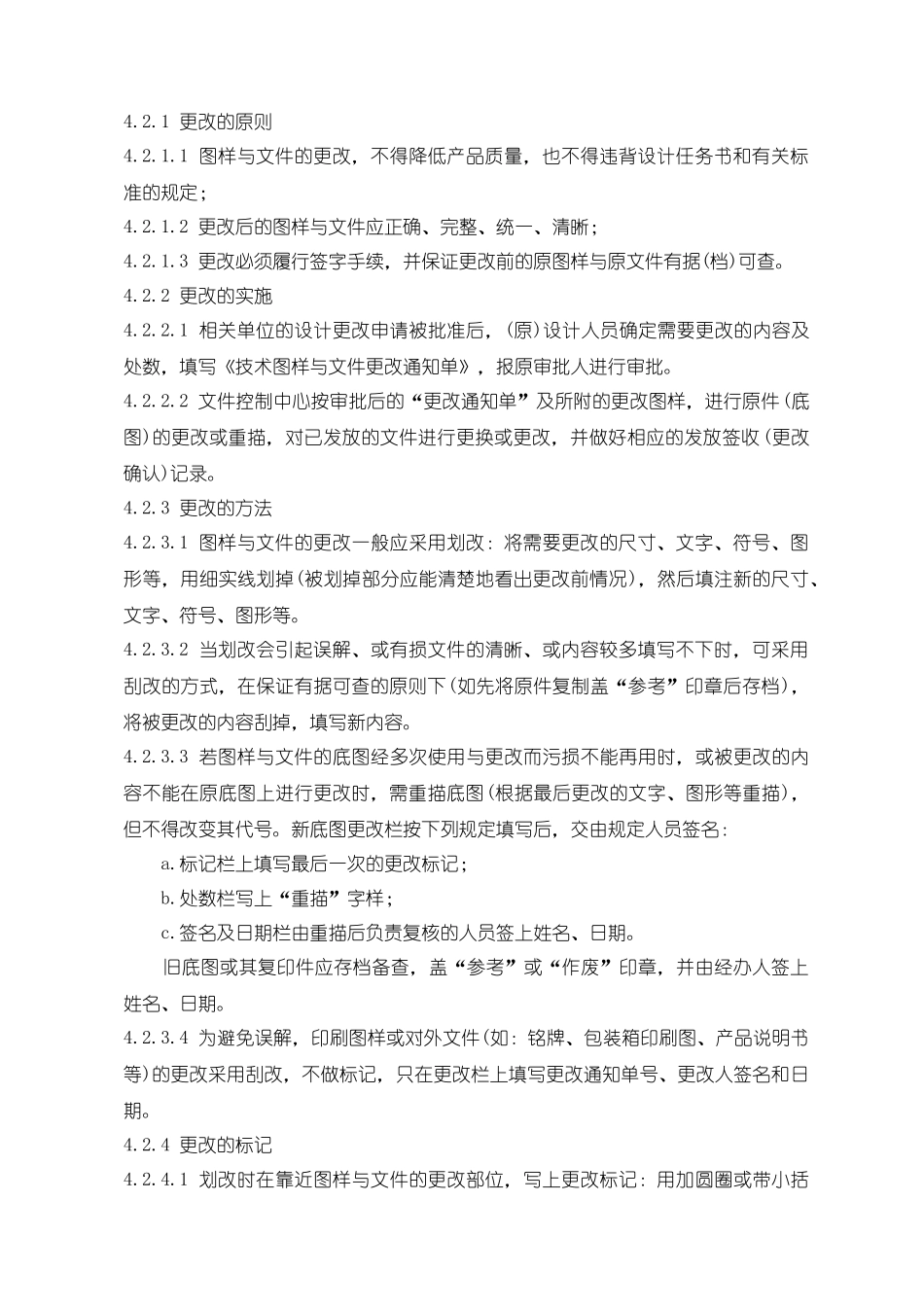

技术图样与文件管理标准1目的明确技术图样与文件的签署、更改及标准化审查等相关内容,对技术图样与文件进行有效的控制。2适用范围适用于产品图样、工艺图样、设计文件和工艺文件的管理。3职责技术部门负责技术图样与文件的统筹管理。4工作程序4.1技术图样与文件的签署4.1.1技术图样的签署4.1.1.1签署栏目分为设计(制图)、校对、审核、批准、工艺、标准化、会签、更改等,必要时可增设其他栏目。以上栏目中,“设计(制图)”栏和“审核”或“校对”栏、“批准”栏必须有签署人,其他栏目可根据需要由专人签署。上述栏目中,“校对”和“审核”栏可由同一个人签署,其余各栏必须由不同的人签署。当设计方案的蓝本是由顾客提供或仿制设计时,图样上的设计栏不签名,签署制图栏目。4.1.1.2各栏目签署人的资格和责任:凡技术图样的各栏目必须由具有相应资格的人签署方为有效;签署人对自己的签名负有相应责任。技术图样各栏目签署人的资格和责任详见附表1。4.1.2技术文件的签署4.1.2.1签署栏目分为“编制”、“审核”、“批准”和“更改”等,必要时可增加“会签”等其他栏目;以上各栏目的签署,必须由不同的人进行。一般技术文件可仅签“编制”栏和“审核”栏,设计任务书、总体设计说明书等关键技术文件,“批准”栏必须要有签署。4.1.2.2技术文件各栏目签署人的资格与责任详见附表2。4.1.3各栏目的签署次序为:编制→审核(→会签)→批准。“更改”可于审定后各阶段进行。凡无前一级签署人的签名、后一级责任人不予受理,并责成前一级责任人完成签署手续。因此而产生的后果,由前一级责任人承担。4.2技术图样与文件的更改4.2.1更改的原则4.2.1.1图样与文件的更改,不得降低产品质量,也不得违背设计任务书和有关标准的规定;4.2.1.2更改后的图样与文件应正确、完整、统一、清晰;4.2.1.3更改必须履行签字手续,并保证更改前的原图样与原文件有据(档)可查。4.2.2更改的实施4.2.2.1相关单位的设计更改申请被批准后,(原)设计人员确定需要更改的内容及处数,填写《技术图样与文件更改通知单》,报原审批人进行审批。4.2.2.2文件控制中心按审批后的“更改通知单”及所附的更改图样,进行原件(底图)的更改或重描,对已发放的文件进行更换或更改,并做好相应的发放签收(更改确认)记录。4.2.3更改的方法4.2.3.1图样与文件的更改一般应采用划改:将需要更改的尺寸、文字、符号、图形等,用细实线划掉(被划掉部分应能清楚地看出更改前情况),然后填注新的尺寸、文字、符号、图形等。4.2.3.2当划改会引起误解、或有损文件的清晰、或内容较多填写不下时,可采用刮改的方式,在保证有据可查的原则下(如先将原件复制盖“参考”印章后存档),将被更改的内容刮掉,填写新内容。4.2.3.3若图样与文件的底图经多次使用与更改而污损不能再用时,或被更改的内容不能在原底图上进行更改时,需重描底图(根据最后更改的文字、图形等重描),但不得改变其代号。新底图更改栏按下列规定填写后,交由规定人员签名:a.标记栏上填写最后一次的更改标记;b.处数栏写上“重描”字样;c.签名及日期栏由重描后负责复核的人员签上姓名、日期。旧底图或其复印件应存档备查,盖“参考”或“作废”印章,并由经办人签上姓名、日期。4.2.3.4为避免误解,印刷图样或对外文件(如:铭牌、包装箱印刷图、产品说明书等)的更改采用刮改,不做标记,只在更改栏上填写更改通知单号、更改人签名和日期。4.2.4更改的标记4.2.4.1划改时在靠近图样与文件的更改部位,写上更改标记:用加圆圈或带小括号的小写英文字母表示。4.2.4.2更改的内容,如地方紧凑,允许划掉更改部分,在其附近空白处写上新内容,自更改标记处引出一条带箭头的细实线指向更改处。4.2.4.3部分图形更改,用点划线将更改部分围上,然后用细实线打“×”,另在图纸空白处给出新图。4.2.4.4整个视图的更改,用细实线划去,在附近给出新图,以一个更改处数计算。4.2.4.5更改标记一般按每张图样或文件编排,但对多张表示同一代号的图样或文件,更改标记应按全份图样或文件编排,并填写在需要更改的各张图样或文件上。4.2.4.6凡经更改的图样或文件。均应在更改栏中填写:a)...
