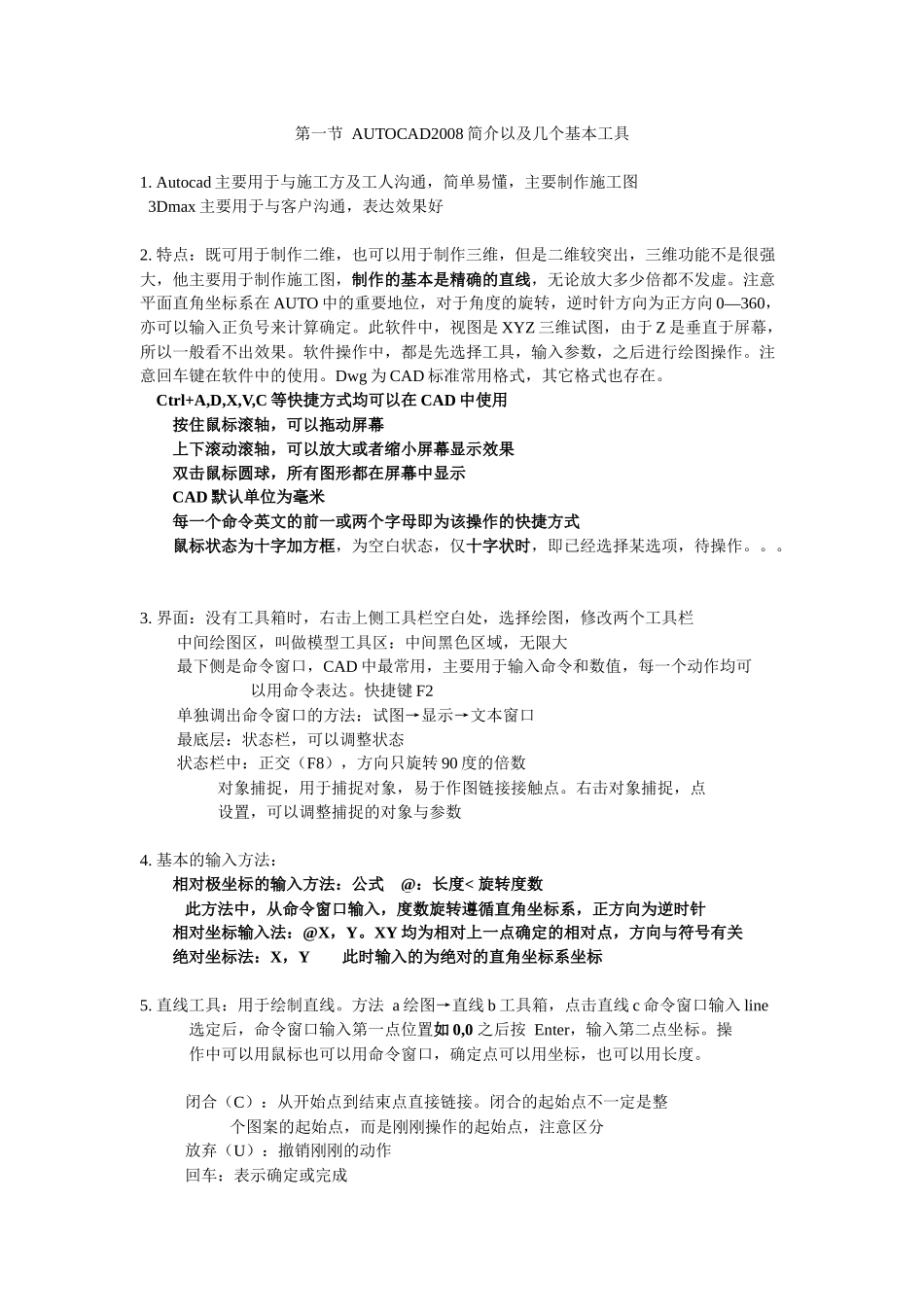

第一节AUTOCAD2008简介以及几个基本工具1.Autocad主要用于与施工方及工人沟通，简单易懂，主要制作施工图3Dmax主要用于与客户沟通，表达效果好2.特点：既可用于制作二维，也可以用于制作三维，但是二维较突出，三维功能不是很强大，他主要用于制作施工图，制作的基本是精确的直线，无论放大多少倍都不发虚。注意平面直角坐标系在AUTO中的重要地位，对于角度的旋转，逆时针方向为正方向0—360，亦可以输入正负号来计算确定。此软件中，视图是XYZ三维试图，由于Z是垂直于屏幕，所以一般看不出效果。软件操作中，都是先选择工具，输入参数，之后进行绘图操作。注意回车键在软件中的使用。Dwg为CAD标准常用格式，其它格式也存在。Ctrl+A,D,X,V,C等快捷方式均可以在CAD中使用按住鼠标滚轴，可以拖动屏幕上下滚动滚轴，可以放大或者缩小屏幕显示效果双击鼠标圆球，所有图形都在屏幕中显示CAD默认单位为毫米每一个命令英文的前一或两个字母即为该操作的快捷方式鼠标状态为十字加方框，为空白状态，仅十字状时，即已经选择某选项，待操作。。。3.界面：没有工具箱时，右击上侧工具栏空白处，选择绘图，修改两个工具栏中间绘图区，叫做模型工具区：中间黑色区域，无限大最下侧是命令窗口，CAD中最常用，主要用于输入命令和数值，每一个动作均可以用命令表达。快捷键F2单独调出命令窗口的方法：试图→显示→文本窗口最底层：状态栏，可以调整状态状态栏中：正交（F8），方向只旋转90度的倍数对象捕捉，用于捕捉对象，易于作图链接接触点。右击对象捕捉，点设置，可以调整捕捉的对象与参数4.基本的输入方法：相对极坐标的输入方法：公式@：长度<旋转度数此方法中，从命令窗口输入，度数旋转遵循直角坐标系，正方向为逆时针相对坐标输入法：@X，Y。XY均为相对上一点确定的相对点，方向与符号有关绝对坐标法：X，Y此时输入的为绝对的直角坐标系坐标5.直线工具：用于绘制直线。方法a绘图→直线b工具箱，点击直线c命令窗口输入line选定后，命令窗口输入第一点位置如0,0之后按Enter，输入第二点坐标。操作中可以用鼠标也可以用命令窗口，确定点可以用坐标，也可以用长度。闭合（C）：从开始点到结束点直接链接。闭合的起始点不一定是整个图案的起始点，而是刚刚操作的起始点，注意区分放弃（U）：撤销刚刚的动作回车：表示确定或完成空格或回车：重新使用刚刚用过的命令。是命令，不是相同的操作Ctrl+A全选Delete删除6.构造线：通常用于制作辅助线xline。构造线无限长水平H：制作水平构造线，之后输入想要经过的点，即可确定构造线垂直V：制造水平构造线，之后输入想要经过的点，即可确定构造线角度A：确定构造线倾斜的角度，之后输入要经过的店二等分B：即从中间部分确定直线，此时可以任意旋转确定角度以及经过的点7.圆弧工具：用于绘制圆弧，即圆的一部分。在工具箱中直接点击或者绘图→圆弧→里面所有的弧形：均为正圆的一段弧，此项中的操作方法不一样，但效果一直，实际应用中灵活运用。角度也可以输入正负号，下→上，正角度上→下，负角度8.矩形工具：用于绘制矩形，可以以坐标形式，尺寸：长代表X，宽代表Y，方向鼠标自由确定倒角：半径不宜太大，先去掉Y，后去掉X。宽度：三维中的高圆角：输入半径标高：等价于以海平面为基点而形成的垂直位置，基点可以调整厚度：三维中图形的厚度9.延伸工具：直线或曲线与对象线段没有完全连接时，作图时需要连接，用此工具方法，选择延伸工具后，选取直线或曲线以及对象线段，回车，之后点击要延伸的直线或曲线。如果，直线或曲线处于完整状态时，不能应用此工具。直接添加直线即可。10.修剪工具：直线或曲线与另一线段相交时，把多余的部分切除掉。用法与延伸工具一致11.镜像工具：选择镜像工具后，选择要处理的对象，回车或右击（结束选择状态），之后确定方向，点击即可12.偏移工具：选择偏移工具后，输入偏移的长度，回车或者右击选择确认（结束输入状态），选择方向，点击即可。偏移工具主要是相对于原图进行的相对性的便宜，形状与原图相同注意，闭合图形偏移时，等比例放大或缩小，开放图形偏移时，大小不变通过T：选定偏移后，不输入数值，选...
