AUTOCAD转换流程VIP免费

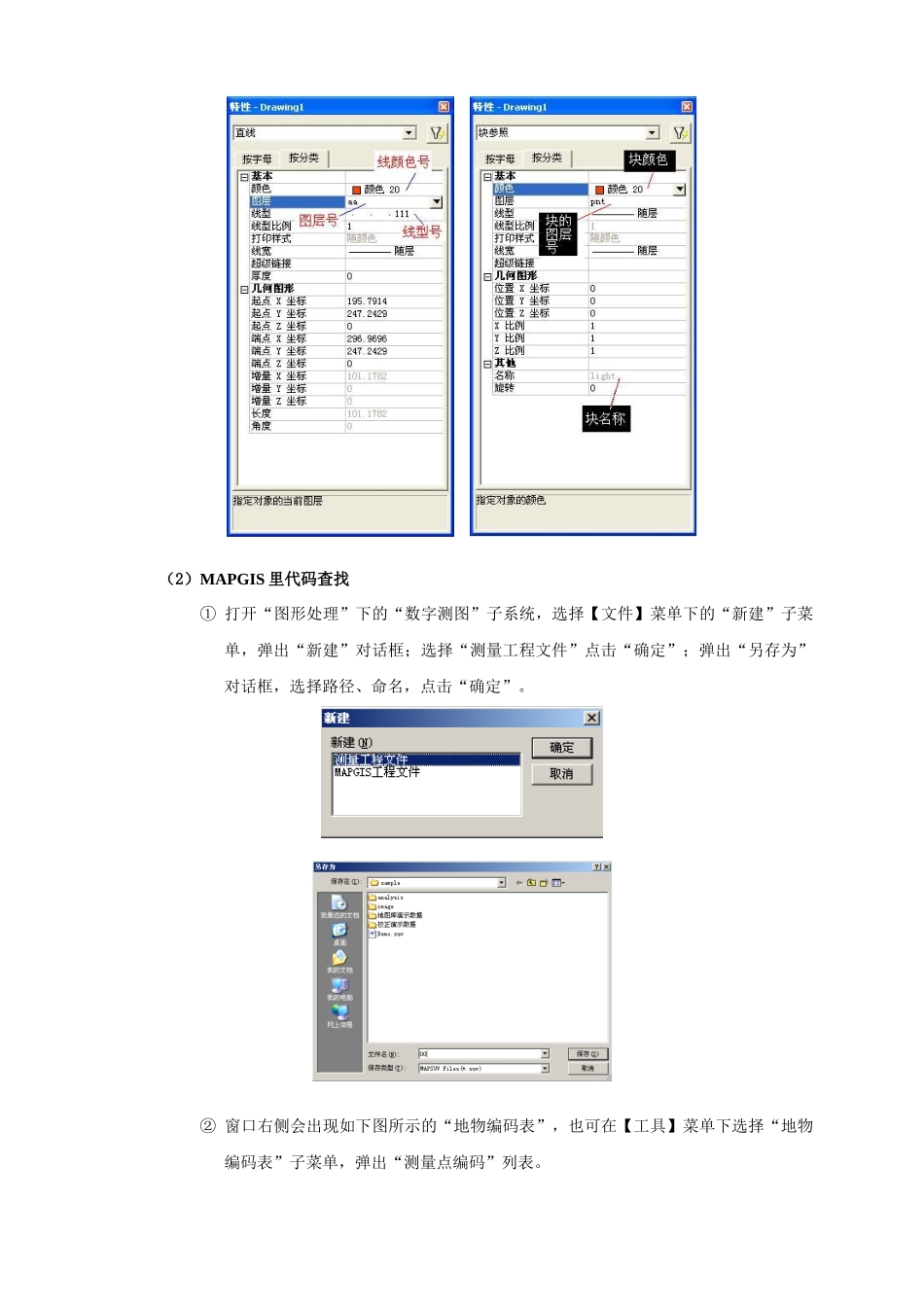

AUTOCAD与MAPGIS转换将AUTOCAD数据转入MAPGIS时，若想保持两边线型、颜色、符号以及层的一致性，需要对一些编码表进行设置。具体转换方法如下：1、选择“设置”下的“环境配置”菜单，弹出“环境设置”对话框，将MAPGIS的系统库目录设为……\SuvSlib。2、将原\mapgisOil2006\Slib目录下的四个对照表arc_map.pnt（符号对照表）、arc_map.lin（线型对照表）、cad_map.clr（颜色对照表）、cad_map.tab（层对照表）拷贝至\mapgisOil2006\SuvSlib目录下。3、对此四个对照表文件进行编辑(可用记事本或写字板的方式打开)，那么系统成批或单个文件转换时，都会按此对照关系自动进行转换。编写方式如下（注意编号的顺序性和大小写）：（1）AUTOCAD代码查找编写①打开AUTOCAD，选择待转换的文件，打开。②选择要查询的部分，双击鼠标左键，弹出相应的“特性”列表。（2）MAPGIS里代码查找①打开“图形处理”下的“数字测图”子系统，选择【文件】菜单下的“新建”子菜单，弹出“新建”对话框；选择“测量工程文件”点击“确定”；弹出“另存为”对话框，选择路径、命名，点击“确定”。②窗口右侧会出现如下图所示的“地物编码表”，也可在【工具】菜单下选择“地物编码表”子菜单，弹出“测量点编码”列表。（3）编码表的编写根据（1）、（2）分别查询到的信息编写编码表。符号对照表arc_map.pntAUTOCAD（块名）MAPGIS（编码）GC1131110GC0141120GC1141130GC0151140GC1151150GC1671160GC1161170GC1171180GC1181210GC1681310GC1121410GC1392211GC1402230GC0042240GC1692340GC0112341GC0022361GC1702383…………注意：编码间用空格分开（不要使用TAB键），每行代码后不要留有空格。线型对照表arc_map.linAUTOCAD（线名）MAPGIS（编码）CONTINUOUS2110DASH11402DASH44320DOT11403JDFW2120X52140PF2150YANGTAI2314XKTL2316QIAO2317LT2320XP2330X14238044124104412A2411X1324114422420WALL243044324314442440445245044624514472460DIAOCHE3220CHSDAI3231FOURS3240ROUND32435251325052523251104213380GGP3450………注意：线型对照表中MAPGIS编码意义与此相同。颜色对照表cad_map.clrMAPGIS（颜色号）AUTOCAD（颜色号）11024364255617381097101411131212131214111512839………注意：此时MAPGIS颜色号即为MAPGIS系统库中颜色的编号。层对照表cad_map.tabMAPGIS（图层号）AUTOCAD（图层名）001BACKGROUND2FOREGROUND3X--_1………注意：随层的情况只需要编辑图层对照表cad_map.tab就够了。随层的信息（线型、颜色等）都随着图层的对照转换而对照过去了。4、打开“输入输出”下的“文件转换”子系统，选择【输入】菜单下的“装入DXF”子菜单，弹出“打开”对话框，选择待转换的文件，点击“打开”。5、系统弹出“选择不转出层”对话框，如果全部转出，直接点“OK”。6、在窗口单击右键，选择“复位窗口”，弹出“选择显示文件”对话框，选择后点击“确定”。7、在窗口单击右键，选择“复位窗口”，弹出“选择显示文件”对话框，选择后点击“确定”即可显示。
