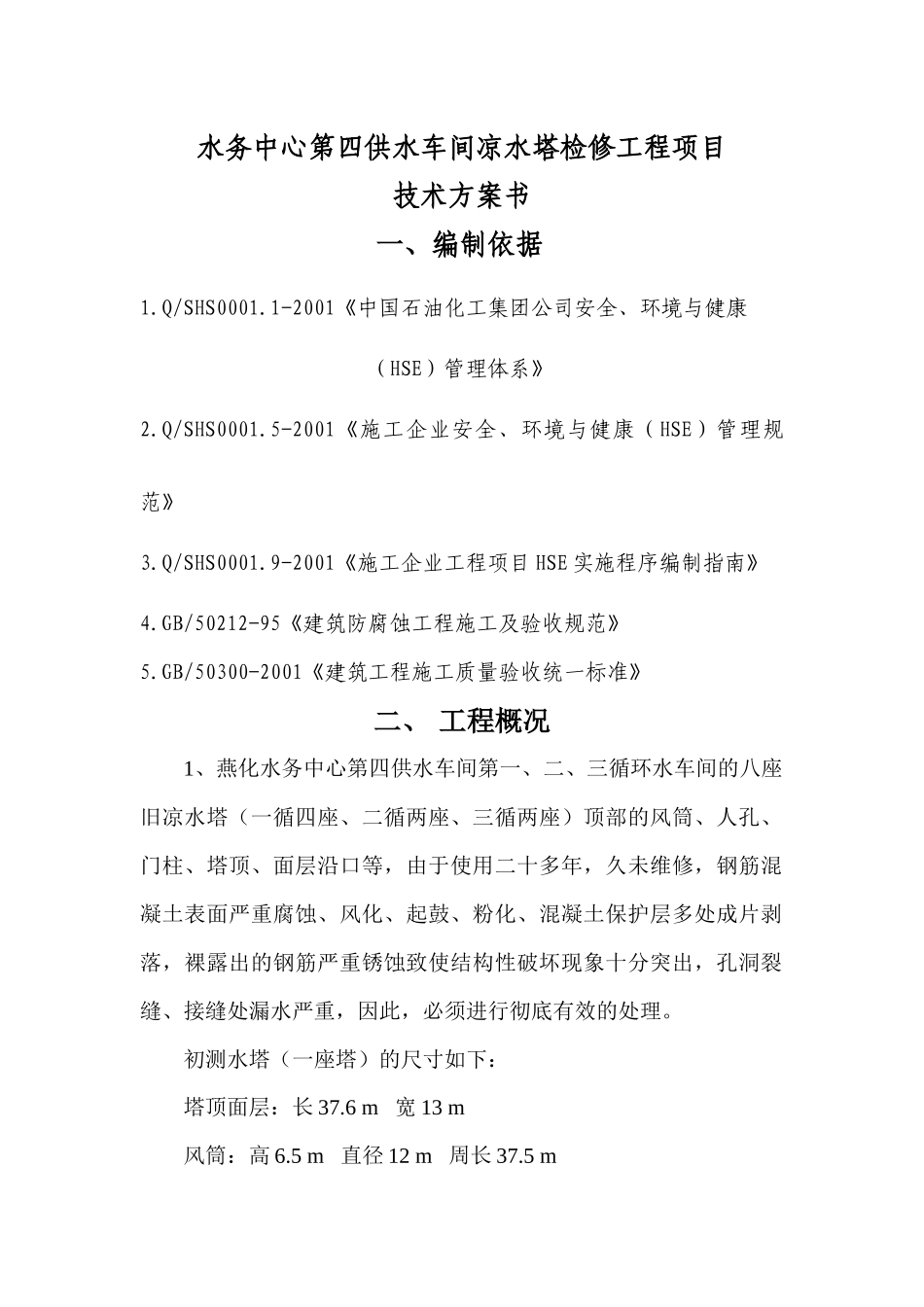

水务中心第四供水车间凉水塔检修工程项目技术方案书_第1页
1/11

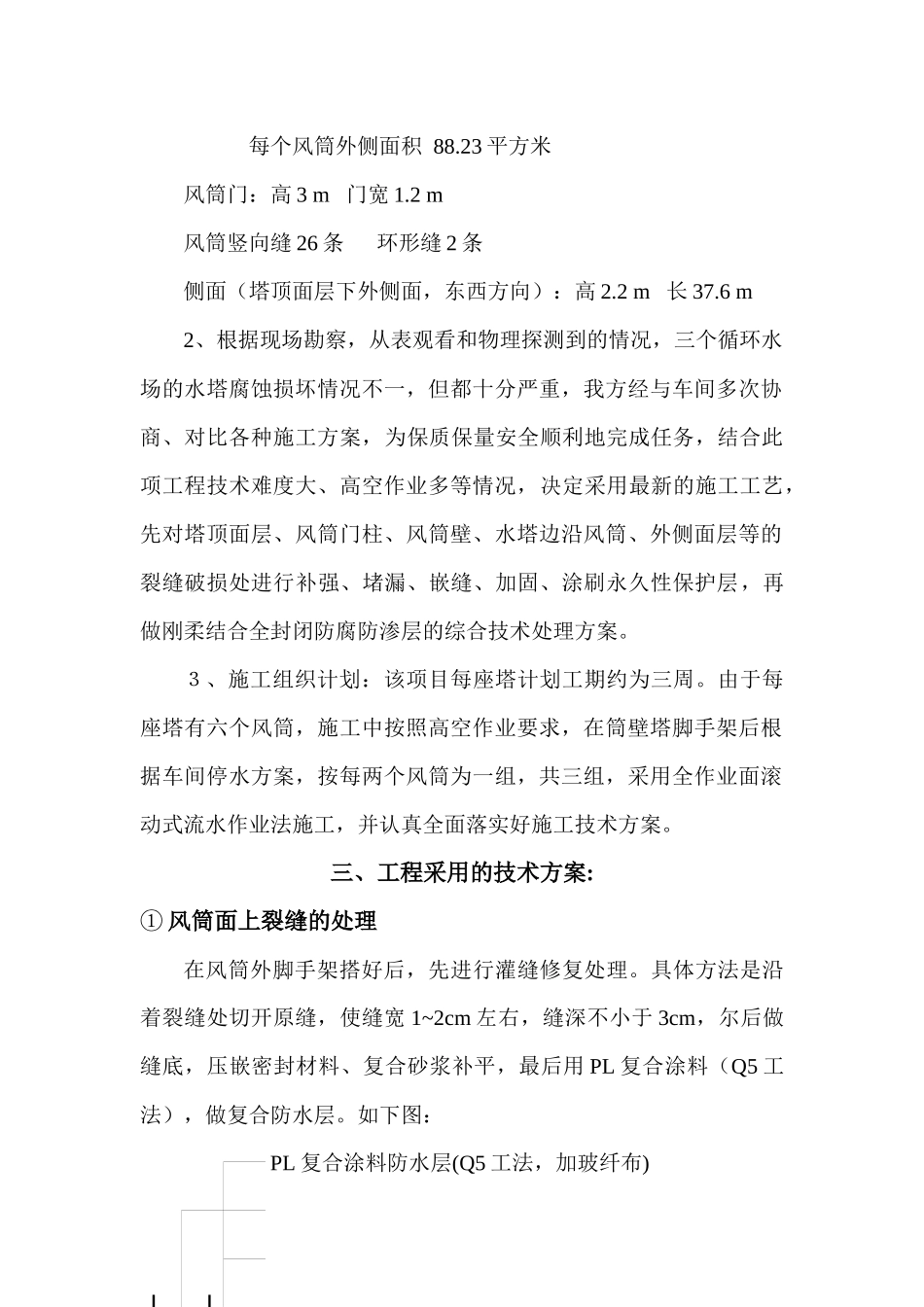

水务中心第四供水车间凉水塔检修工程项目技术方案书_第2页
2/11

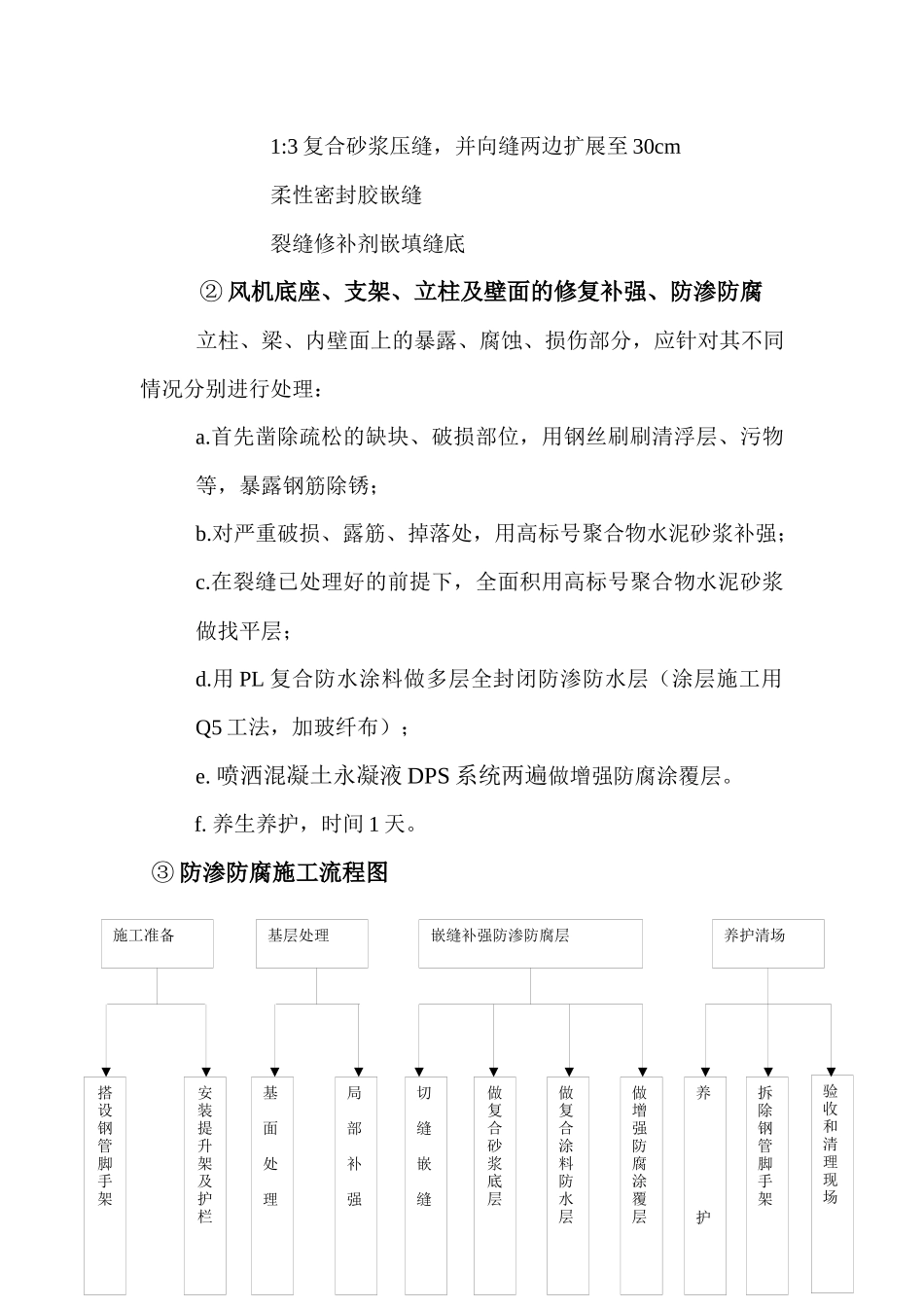

水务中心第四供水车间凉水塔检修工程项目技术方案书_第3页
3/11
水务中心第四供水车间凉水塔检修工程项目技术方案书一、编制依据1.Q/SHS0001.1-2001《中国石油化工集团公司安全、环境与健康(HSE)管理体系》2.Q/SHS0001.5-2001《施工企业安全、环境与健康(HSE)管理规范》3.Q/SHS0001.9-2001《施工企业工程项目HSE实施程序编制指南》4.GB/50212-95《建筑防腐蚀工程施工及验收规范》5.GB/50300-2001《建筑工程施工质量验收统一标准》二、工程概况1、燕化水务中心第四供水车间第一、二、三循环水车间的八座旧凉水塔(一循四座、二循两座、三循两座)顶部的风筒、人孔、门柱、塔顶、面层沿口等,由于使用二十多年,久未维修,钢筋混凝土表面严重腐蚀、风化、起鼓、粉化、混凝土保护层多处成片剥落,裸露出的钢筋严重锈蚀致使结构性破坏现象十分突出,孔洞裂缝、接缝处漏水严重,因此,必须进行彻底有效的处理。初测水塔(一座塔)的尺寸如下:塔顶面层:长37.6m宽13m风筒:高6.5m直径12m周长37.5m每个风筒外侧面积88.23平方米风筒门:高3m门宽1.2m风筒竖向缝26条环形缝2条侧面(塔顶面层下外侧面,东西方向):高2.2m长37.6m2、根据现场勘察,从表观看和物理探测到的情况,三个循环水场的水塔腐蚀损坏情况不一,但都十分严重,我方经与车间多次协商、对比各种施工方案,为保质保量安全顺利地完成任务,结合此项工程技术难度大、高空作业多等情况,决定采用最新的施工工艺,先对塔顶面层、风筒门柱、风筒壁、水塔边沿风筒、外侧面层等的裂缝破损处进行补强、堵漏、嵌缝、加固、涂刷永久性保护层,再做刚柔结合全封闭防腐防渗层的综合技术处理方案。3、施工组织计划:该项目每座塔计划工期约为三周。由于每座塔有六个风筒,施工中按照高空作业要求,在筒壁塔脚手架后根据车间停水方案,按每两个风筒为一组,共三组,采用全作业面滚动式流水作业法施工,并认真全面落实好施工技术方案。三、工程采用的技术方案:①风筒面上裂缝的处理在风筒外脚手架搭好后,先进行灌缝修复处理。具体方法是沿着裂缝处切开原缝,使缝宽1~2cm左右,缝深不小于3cm,尔后做缝底,压嵌密封材料、复合砂浆补平,最后用PL复合涂料(Q5工法),做复合防水层。如下图:PL复合涂料防水层(Q5工法,加玻纤布)验收和清理现场养护清场养护拆除钢管脚手架施工准备搭设钢管脚手架安装提升架及护栏基层处理基面处理局部补强做复合涂料防水层嵌缝补强防渗防腐层切缝嵌缝做复合砂浆底层做增强防腐涂覆层1:3复合砂浆压缝,并向缝两边扩展至30cm柔性密封胶嵌缝裂缝修补剂嵌填缝底②风机底座、支架、立柱及壁面的修复补强、防渗防腐立柱、梁、内壁面上的暴露、腐蚀、损伤部分,应针对其不同情况分别进行处理:a.首先凿除疏松的缺块、破损部位,用钢丝刷刷清浮层、污物等,暴露钢筋除锈;b.对严重破损、露筋、掉落处,用高标号聚合物水泥砂浆补强;c.在裂缝已处理好的前提下,全面积用高标号聚合物水泥砂浆做找平层;d.用PL复合防水涂料做多层全封闭防渗防水层(涂层施工用Q5工法,加玻纤布);e.喷洒混凝土永凝液DPS系统两遍做增强防腐涂覆层。f.养生养护,时间1天。③防渗防腐施工流程图④塔顶面层处理彻底清除松动表层,对蜂窝孔洞等用高效防水防腐剂堵漏;在面层修补平整后做用UP2000修补剂找平,湿润养护5天后,做SPRC增强纤维聚合物改性砂浆防水层,涂刷JS复合涂料并铺增强纤维网,做保护层。⑤增强防腐施工技术:涂刷施工前可用清水喷洒施工面,起到清洁润湿的作用,防腐隔离面层,可根据要求调色,厚度约3mm。⑴施工方法①先用RMO聚合桨材:水=1:1配成湿混料;水泥:砂子=1:2配成干混料;②再用湿混料:干混料=1:4搅拌成复合水泥砂浆,抹平裂缝处;③待修补部位凝固到初期强度后,喷洒混凝土永凝液DPS第一遍;在喷洒DPS时,如果新发现小于0.2mm的裂缝,首先在裂缝处喷涂DPS,喷洒完成后,再进行下一步操作。④24小时后,喷洒密封永凝液TS遍;⑤永凝液喷洒方法:DPS施工严禁兑水进行稀释;喷洒DPS和TS的顺序为:第一遍时,要求从底部向顶部方向横向喷涂;第二遍时,要求从底部向顶部方向纵向喷涂。⑥重复③④各一遍。⑦养护时间1天。⑵注意事项DPS①使用时,一定要摇匀,在桶内摇...
