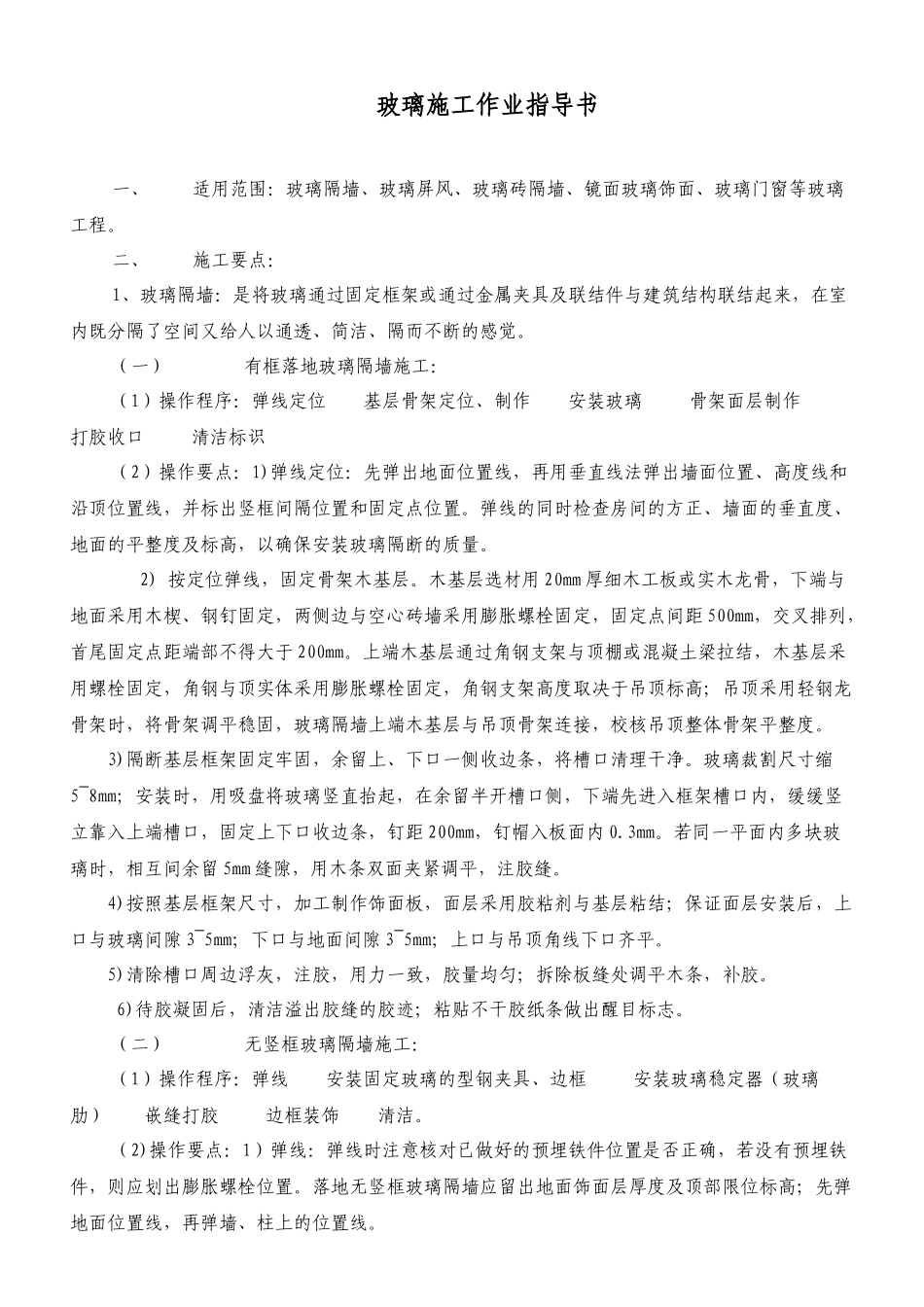

玻璃施工作业指导书_第1页
1/8
玻璃施工作业指导书_第2页
2/8
玻璃施工作业指导书_第3页
3/8
玻璃施工作业指导书一、适用范围:玻璃隔墙、玻璃屏风、玻璃砖隔墙、镜面玻璃饰面、玻璃门窗等玻璃工程。二、施工要点:1、玻璃隔墙:是将玻璃通过固定框架或通过金属夹具及联结件与建筑结构联结起来,在室内既分隔了空间又给人以通透、简洁、隔而不断的感觉。(一)有框落地玻璃隔墙施工:(1)操作程序:弹线定位基层骨架定位、制作安装玻璃骨架面层制作打胶收口清洁标识(2)操作要点:1)弹线定位:先弹出地面位置线,再用垂直线法弹出墙面位置、高度线和沿顶位置线,并标出竖框间隔位置和固定点位置。弹线的同时检查房间的方正、墙面的垂直度、地面的平整度及标高,以确保安装玻璃隔断的质量。2)按定位弹线,固定骨架木基层。木基层选材用20mm厚细木工板或实木龙骨,下端与地面采用木楔、钢钉固定,两侧边与空心砖墙采用膨胀螺栓固定,固定点间距500mm,交叉排列,首尾固定点距端部不得大于200mm。上端木基层通过角钢支架与顶棚或混凝土梁拉结,木基层采用螺栓固定,角钢与顶实体采用膨胀螺栓固定,角钢支架高度取决于吊顶标高;吊顶采用轻钢龙骨架时,将骨架调平稳固,玻璃隔墙上端木基层与吊顶骨架连接,校核吊顶整体骨架平整度。3)隔断基层框架固定牢固,余留上、下口一侧收边条,将槽口清理干净。玻璃裁割尺寸缩5~8mm;安装时,用吸盘将玻璃竖直抬起,在余留半开槽口侧,下端先进入框架槽口内,缓缓竖立靠入上端槽口,固定上下口收边条,钉距200mm,钉帽入板面内0.3mm。若同一平面内多块玻璃时,相互间余留5mm缝隙,用木条双面夹紧调平,注胶缝。4)按照基层框架尺寸,加工制作饰面板,面层采用胶粘剂与基层粘结;保证面层安装后,上口与玻璃间隙3~5mm;下口与地面间隙3~5mm;上口与吊顶角线下口齐平。5)清除槽口周边浮灰,注胶,用力一致,胶量均匀;拆除板缝处调平木条,补胶。6)待胶凝固后,清洁溢出胶缝的胶迹;粘贴不干胶纸条做出醒目标志。(二)无竖框玻璃隔墙施工:(1)操作程序:弹线安装固定玻璃的型钢夹具、边框安装玻璃稳定器(玻璃肋)嵌缝打胶边框装饰清洁。(2)操作要点:1)弹线:弹线时注意核对已做好的预埋铁件位置是否正确,若没有预埋铁件,则应划出膨胀螺栓位置。落地无竖框玻璃隔墙应留出地面饰面层厚度及顶部限位标高;先弹地面位置线,再弹墙、柱上的位置线。2)安装固定玻璃的型钢夹具没有预埋件或预埋件已不符合要求,则应先设置膨胀螺栓;在建筑结构梁或板下做出吊挂玻璃的夹具及上框,其上框位置即吊顶标高。3)玻璃就位:在边框安装好后,先将其槽口清理干净,槽口内不得有垃圾或积水,并垫好防振橡胶垫。用2~3个玻璃吸盘把厚玻璃吸牢,由2~3人手握吸盘同时抬起玻璃,竖着插入上框槽口内,并放入夹具中;然后轻轻垂直落下,放入下框槽口中。调整玻璃位置:先将靠墙(或柱)的玻璃推到墙(柱)边,使其插入贴墙的边框槽口内,然后安装中间部位的玻璃;将吊挂玻璃的夹具逐块夹牢玻璃,两块玻璃之间留2~3mm缝隙或留出玻璃肋厚度相同的缝,此缝是为打胶而准备的,因此玻璃下料时应计算留缝宽尺寸。4)嵌缝打胶:玻璃全部就位后,校正平整度、垂直度,同时用聚苯乙烯泡沫嵌条嵌入槽口内,使玻璃与金属槽接合平伏、紧密,将结构胶均匀地注入缝隙中,注满后随即用塑料片在玻璃两面刮平胶面,并清洁溢到玻璃表面的胶迹。5)边框装饰:一般无竖框玻璃隔墙是利用墙、柱面和地面的饰面层嵌入缝作为边框,此时只要精细加工墙、柱面和地面的饰面块,并在镶贴时与玻璃衔接好即可。如果边框不是或不能嵌入墙、柱或地面的饰面层时,可用木夹板做衬板基层,粘贴铝塑板等面层做收口。6)清洁及成品保护:安装好后,用棉纱和清洁剂清洁玻璃表面的胶迹和污痕,然后做出醒目标志。(三)半玻璃隔墙:半玻璃隔墙是只有上半部为玻璃的隔墙,其下半部900~1000mm高用其它材料做成。下半部做法常用的有:120mm实心砖墙,表面抹灰或贴饰面砖;木骨架双面罩面板;铝合金型材骨架,铝扣板面层。安装要点:按图纸尺寸在地上、顶上和墙上弹出隔墙位置线。根据已弹好的位置线完成隔墙下半部结构施工。做上半部玻璃隔墙,参见(一)有框落地玻璃隔墙的施工方法操作。(四)质量...
