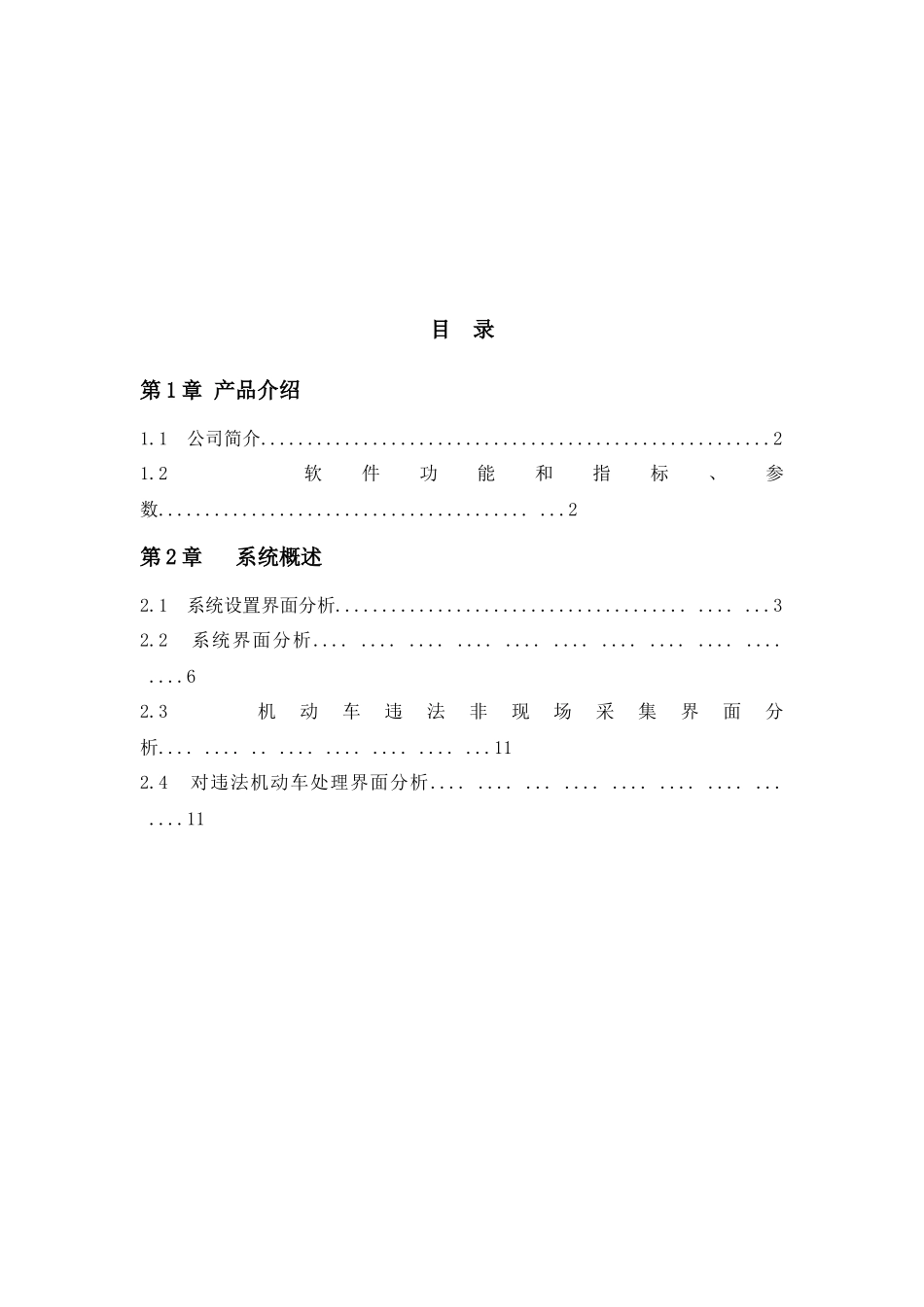

目录第1章产品介绍1.1公司简介.......................................................21.2软件功能和指标、参数...........................................2第2章系统概述2.1系统设置界面分析.............................................32.2系统界面分析............................................62.3机动车违法非现场采集界面分析.............................112.4对违法机动车处理界面分析..................................11第1章产品介绍1.1公司简介浙江力石科技股份有限公司是一家以智能交通系统为核心，集安防监控、通信工程、智能化平台开发与应用于一体的民营IT企业。业务涵盖项目投资、技术研发、产品制造和销售、系统集成、技术服务等各个环节。凭借在嵌入式结构产品、视频图形图像算法、网络传输接口协议等技术领域的持续性突破，不断推出系列化自主产品和完整的ITS解决方案。源于德国最新视频图像技术的WOOKS系列由一批归国博士、硕士组成的高级研发团队和精英管理人员精心打造。日臻成熟稳定的产品和客户化的解决方案广泛应用于城市安防、智能交通、公安技侦和军事装备等各个领域、公司秉承“客户需求至上、用户满意至上”的经营理念，致力于客户需求引导、方案设计、用户培训、维护服务等各个环节；用心为客户持续创造并提升价值的核心价值观，客户化、规范化和专业化的卓越行业解决方案，诚信、高效、合作、共赢的伙伴合作战略，将合力推动浙江力石科技股份有限公司快速成为全球行业的领跑者。1.2软件功能和指标、参数力石机动车违法非现场取证采集系统对被检测车道内的机动车辆进行检测，通过对车牌的自动识别，实时记录通过机动车的基本信息、通行时间等。检测视频窗口分辨率：720×288或640×288机动车检测率：>90%（去除非机动车违章部分以及车牌污损、遮挡和无牌照部分）抓拍有效率：>95%对违法行为自动取证功能：力石机动车违法非现场取证采集系统检测到机动车违法信号后，发出报警提示音并输出抓拍信号，对违法车辆抓拍。对于违法采用全自动工作模式。机动车违法捕获率：>90%（监测区域内被检测到的机动车违章占所有机动车该项违章的百分比）机动车检测正确率：>95%（一旦被力石机动车违法非现场取证采集系统触发抓拍，抓拍到的信息具备可以人工辨别的有关交通法规规定的违章各要件）。抓拍违法图片存储数据类型：JPG；作用：能够抓拍到机动车违反交通法的照片，而且所拍照片中的机动车具备交通法规所规定的违法要件。每起超速违法行为抓拍照片的数量1~4张抓拍的照片满足以下条件：1）能够人工辨别所拍摄机动车辆的车型、车身颜色和牌照颜色；2）能够人工辨别所拍摄机动车辆的牌照号码的所有字符；3）抓拍照片的有效率大于95%（机动车违章的照片占所有拍摄照片的百分比，可以此直接验证检测功能的有效率）；4）抓拍照片中的被检测车道有一台机动车辆时，能通过照片直接反映该车违反交通法规；第2章系统概述2.1系统设置界面分析1、系统正确连接。2、将系统电源箱的电源开关置于闭合位置，给系统供电。3、启动笔记本电脑系统，再将笔记本电脑集成箱左上角的开关置于闭合状态（系统正常工作状态下不要拔插信号电缆，否则雷达工作不正常）。4、双击界面上的“力石机动车违法非现场取证采集系统”图标，弹出系统设置框如图2-1-1：5、“系统设置”对话框分为四个项目栏在力石机动车违法非现场取证采集系统中，雷达设置是为了取证非现场的情况下有证据采集。机动车违法行为最好是抓拍采取证据，根据车辆的行驶速度来采取抓拍的反应，这就是这个系统的特点，为此系统设置是至关重要的一个环节。图2-1-1点击按钮，增加检测路段的操作过程。点击按钮，删除一个检测路段的操作过程。点击按钮，完成此对话框的操作。在中可以点击按钮，进行相关的设置，根据实际情况选择正确的信息：（一）车行方向：车辆行驶与雷达探测方向相同的设置为“同向”；车辆行驶与雷达探测方向相反的为“异向”。（二）探测车道：探测设备左侧行驶的车辆时，选择“左侧”；探测设备右侧行驶的车辆时，选择“右侧”；在过街天桥等高处检测时选择“下方”。在中，同样可以输入...
