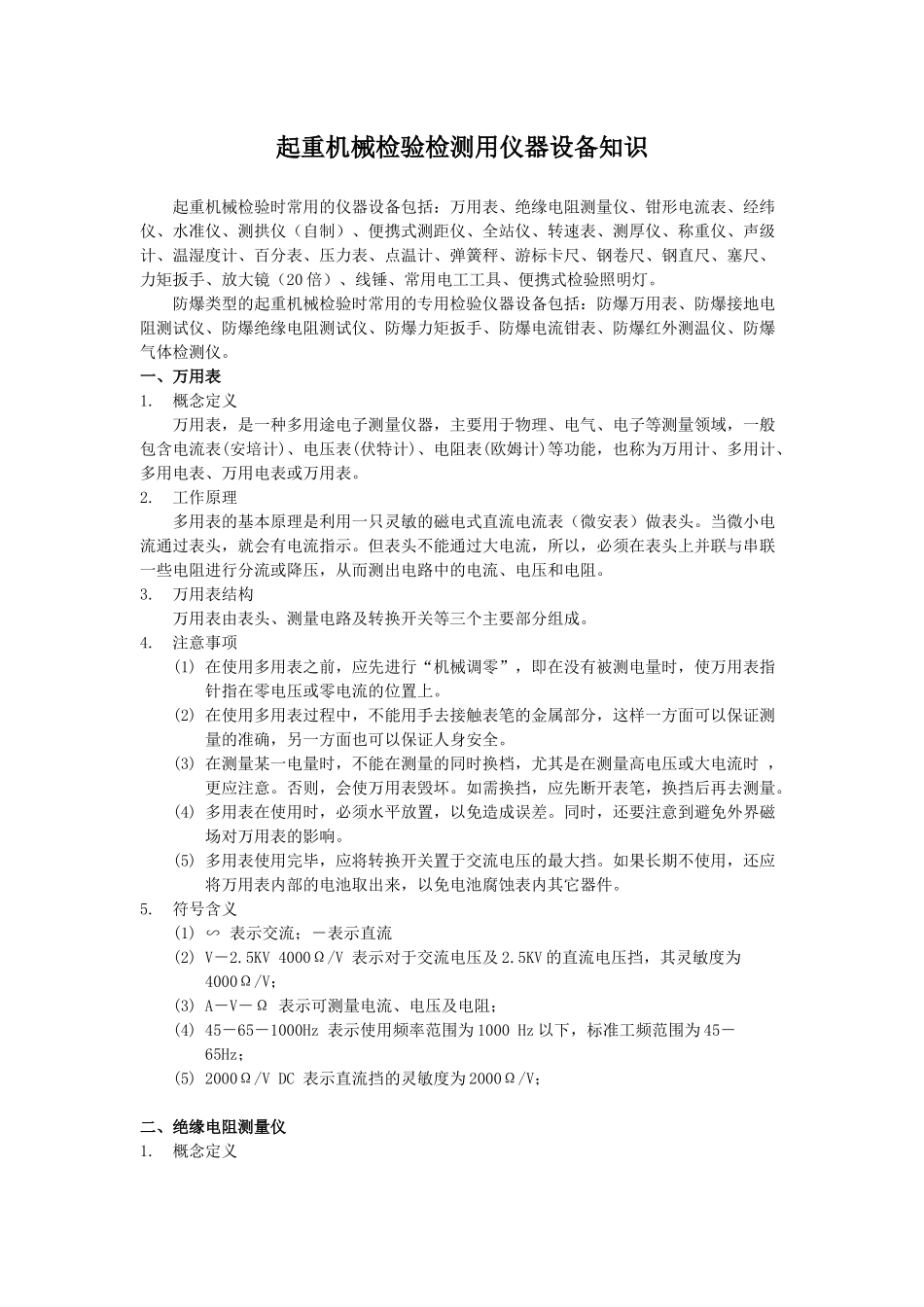

起重机械检验检测用仪器设备知识起重机械检验时常用的仪器设备包括：万用表、绝缘电阻测量仪、钳形电流表、经纬仪、水准仪、测拱仪（自制）、便携式测距仪、全站仪、转速表、测厚仪、称重仪、声级计、温湿度计、百分表、压力表、点温计、弹簧秤、游标卡尺、钢卷尺、钢直尺、塞尺、力矩扳手、放大镜（20倍）、线锤、常用电工工具、便携式检验照明灯。防爆类型的起重机械检验时常用的专用检验仪器设备包括：防爆万用表、防爆接地电阻测试仪、防爆绝缘电阻测试仪、防爆力矩扳手、防爆电流钳表、防爆红外测温仪、防爆气体检测仪。一、万用表1.概念定义万用表，是一种多用途电子测量仪器，主要用于物理、电气、电子等测量领域，一般包含电流表(安培计)、电压表(伏特计)、电阻表(欧姆计)等功能，也称为万用计、多用计、多用电表、万用电表或万用表。2.工作原理多用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。当微小电流通过表头，就会有电流指示。但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。3.万用表结构万用表由表头、测量电路及转换开关等三个主要部分组成。4.注意事项(1)在使用多用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。(2)在使用多用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。(3)在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。(4)多用表在使用时，必须水平放置，以免造成误差。同时，还要注意到避免外界磁场对万用表的影响。(5)多用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。5.符号含义(1)∽表示交流；－表示直流(2)V－2.5KV4000Ω/V表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V；(3)A－V－Ω表示可测量电流、电压及电阻；(4)45－65－1000Hz表示使用频率范围为1000Hz以下，标准工频范围为45－65Hz；(5)2000Ω/VDC表示直流挡的灵敏度为2000Ω/V；二、绝缘电阻测量仪1.概念定义绝缘电阻测量仪又称兆欧表或摇表。它的刻度是以兆欧(MΩ)为单位的。输出功率大，短路电流值高，输出电压等级多（每种机型有四个电压等级）。主要用来检查电气设备、电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。2.工作原理数字兆欧表由中大规模集成电路组成。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来3.使用方法(1)测量前必须将被测设备电源切断，并对地短路放电。决不能让设备带电进行测量，以保证人身和设备的安全。对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。(2)被测物表面要清洁，减少接触电阻，确保测量结果的正确性。(3)测量前应将兆欧表进行一次开路和短路试验，检查兆欧表是否良好。即在兆欧表未接上被测物之前．摇动手柄使发电机达到额定转速(120r/min)，观察指针是否指在标尺的“∞”位置。将接线柱“线(L)和地(E)”短接，缓慢摇动手柄，观察指针是否指在标尺的“0”位。如指针不能指到该指的位置，表明兆欧表有故障．应检修后再用。(4)兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。(5)必须正确接线。兆欧表上一般有三个接线柱，其中L接在被测物和大地绝缘的导体部分，E接被测物的外壳或大地。G接在被测物的屏蔽上或不需要测量的部分。测量绝缘电阻时，一般只用“L”和“E”端．但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。线路接好后，可按顺时针方向转动摇把．摇动的速度应由慢而快，当转速达到每分钟120转左右时(ZC-25型)，保持匀速转动，1分钟后读数，并且要边...
