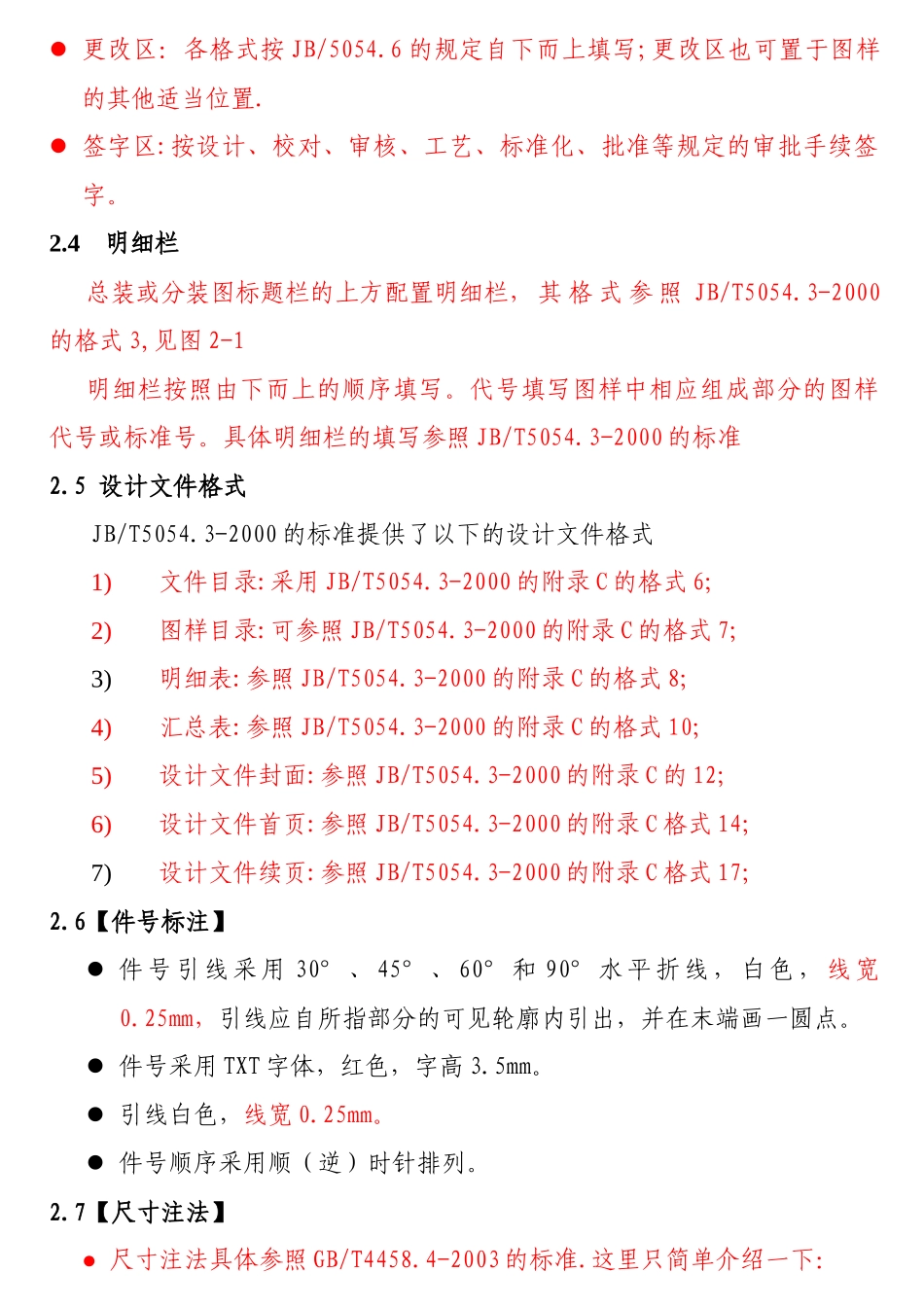

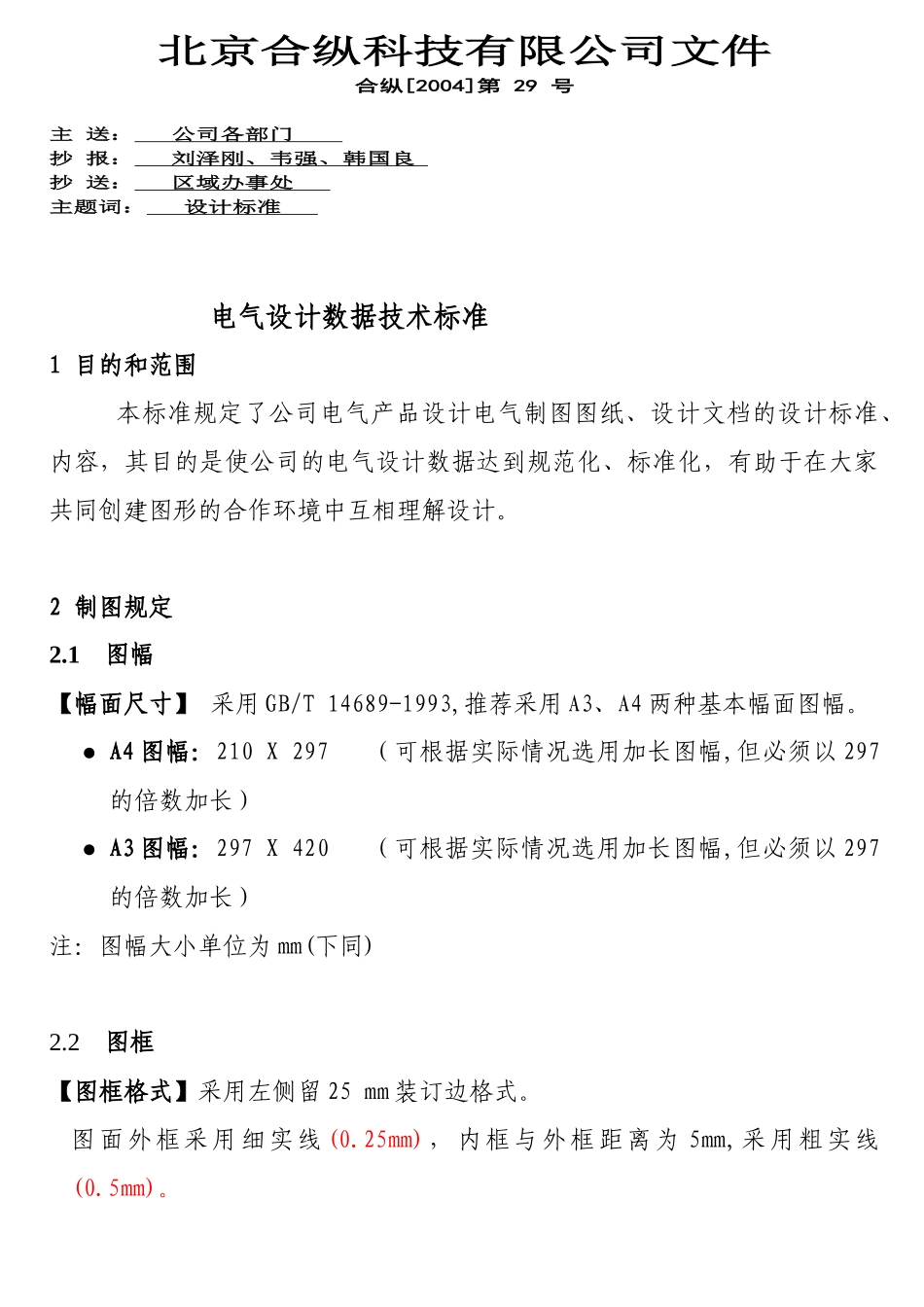

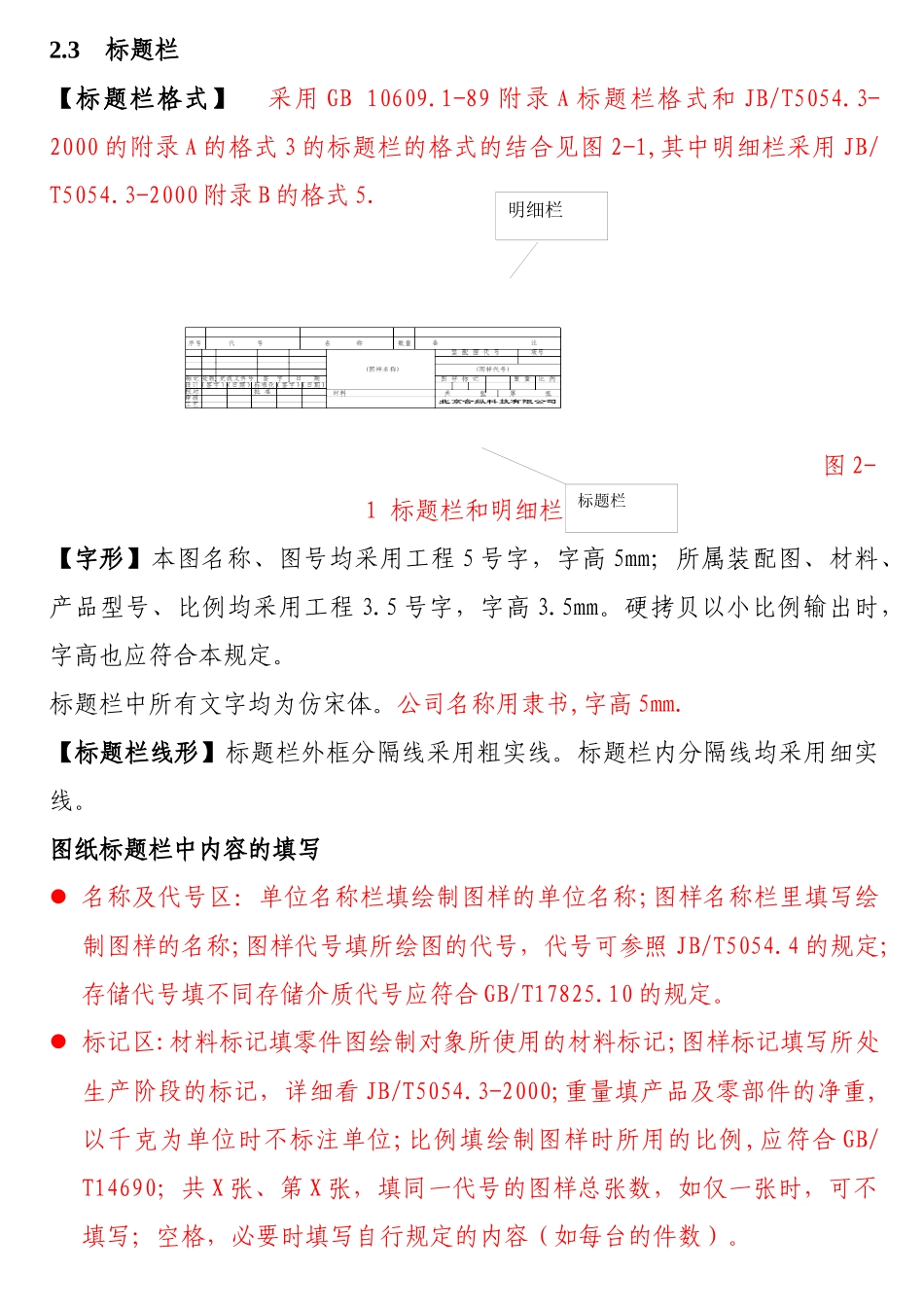

北京合纵科技有限公司文件合纵[2004]第29号主送：公司各部门抄报：刘泽刚、韦强、韩国良抄送：区域办事处主题词：设计标准电气设计数据技术标准1目的和范围本标准规定了公司电气产品设计电气制图图纸、设计文档的设计标准、内容，其目的是使公司的电气设计数据达到规范化、标准化，有助于在大家共同创建图形的合作环境中互相理解设计。2制图规定2.1图幅【幅面尺寸】采用GB/T14689-1993,推荐采用A3、A4两种基本幅面图幅。●A4图幅：210X297（可根据实际情况选用加长图幅,但必须以297的倍数加长）●A3图幅：297X420（可根据实际情况选用加长图幅,但必须以297的倍数加长）注：图幅大小单位为mm(下同)2.2图框【图框格式】采用左侧留25mm装订边格式。图面外框采用细实线(0.25mm)，内框与外框距离为5mm,采用粗实线(0.5mm)。2.3标题栏【标题栏格式】采用GB10609.1-89附录A标题栏格式和JB/T5054.3-2000的附录A的格式3的标题栏的格式的结合见图2-1,其中明细栏采用JB/T5054.3-2000附录B的格式5.图2-1标题栏和明细栏【字形】本图名称、图号均采用工程5号字，字高5mm；所属装配图、材料、产品型号、比例均采用工程3.5号字，字高3.5mm。硬拷贝以小比例输出时，字高也应符合本规定。标题栏中所有文字均为仿宋体。公司名称用隶书,字高5mm.【标题栏线形】标题栏外框分隔线采用粗实线。标题栏内分隔线均采用细实线。图纸标题栏中内容的填写名称及代号区：单位名称栏填绘制图样的单位名称;图样名称栏里填写绘制图样的名称;图样代号填所绘图的代号，代号可参照JB/T5054.4的规定;存储代号填不同存储介质代号应符合GB/T17825.10的规定。标记区:材料标记填零件图绘制对象所使用的材料标记;图样标记填写所处生产阶段的标记，详细看JB/T5054.3-2000;重量填产品及零部件的净重,以千克为单位时不标注单位;比例填绘制图样时所用的比例,应符合GB/T14690；共X张、第X张，填同一代号的图样总张数，如仅一张时，可不填写；空格，必要时填写自行规定的内容（如每台的件数）。明细栏标题栏更改区：各格式按JB/5054.6的规定自下而上填写;更改区也可置于图样的其他适当位置.签字区:按设计、校对、审核、工艺、标准化、批准等规定的审批手续签字。2.4明细栏总装或分装图标题栏的上方配置明细栏，其格式参照JB/T5054.3-2000的格式3,见图2-1明细栏按照由下而上的顺序填写。代号填写图样中相应组成部分的图样代号或标准号。具体明细栏的填写参照JB/T5054.3-2000的标准2.5设计文件格式JB/T5054.3-2000的标准提供了以下的设计文件格式1)文件目录:采用JB/T5054.3-2000的附录C的格式6;2)图样目录:可参照JB/T5054.3-2000的附录C的格式7;3)明细表:参照JB/T5054.3-2000的附录C的格式8;4)汇总表:参照JB/T5054.3-2000的附录C的格式10;5)设计文件封面:参照JB/T5054.3-2000的附录C的12;6)设计文件首页:参照JB/T5054.3-2000的附录C格式14;7)设计文件续页:参照JB/T5054.3-2000的附录C格式17;2.6【件号标注】件号引线采用30°、45°、60°和90°水平折线，白色，线宽0.25mm，引线应自所指部分的可见轮廓内引出，并在末端画一圆点。件号采用TXT字体，红色，字高3.5mm。引线白色，线宽0.25mm。件号顺序采用顺（逆）时针排列。2.7【尺寸注法】●尺寸注法具体参照GB/T4458.4-2003的标准.这里只简单介绍一下：2.7.1基本规则机件的真实大小应以图样上的尺寸数值为依据,与图形的大小及绘图的准确度无关.图样中(包括技术要求和其他说明)的寸,以毫米为单位时,不需标注单位符号,若采用其他单位,则应注明相应的单位符号.图样中所标注的尺寸,为该图样所示机件的最后完工尺寸,否则应另加说明.机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上.2.7.2尺寸界线、尺寸线、尺寸数字2.7.2.1尺寸界线尺寸界线用细实线绘制,并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线2.7.2.2尺寸线尺寸线用细实线绘制，一般采用箭头作为尺寸线的终端。标注线性尺寸时，尺寸线应与所标注的线段平行，尺寸线不能用其他图线代替，一般也不得与其他图形重合或画在其延长线。2.7.2.3尺寸数字线性尺...
