脱硫脱硝系统典型作业安全技术措施(试行)VIP免费

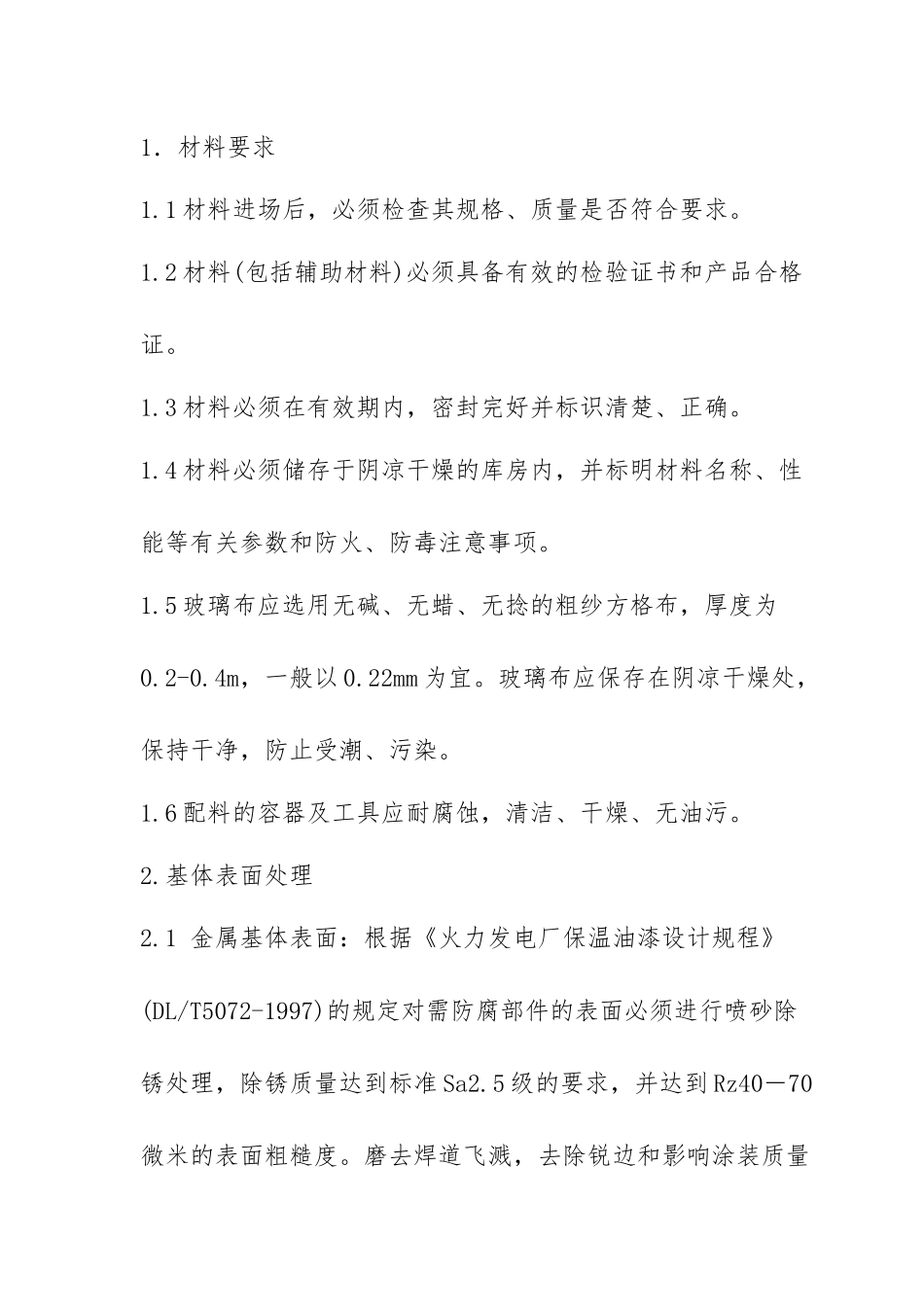

华能山东发电有限公司脱硫脱硝系统典型作业安全技术措施（试行）本措施适用于华能山东发电有限公司火力发电厂脱硫、脱硝系统（不含氨系统）检修、设备改造、防腐、消缺等工作。脱硫特许经营（BOT）项目，执行华能山东发电有限公司“脱硫特许经营（BOT）项目安全管理要点”，并参照执行本措施。一、组织措施对于外包工程，组织机构应至少如下人员：1.电厂方工程负责人，环保系统的较大工程一般由专工以上人员担任，负责工程项目的总指挥。2.电厂方项目经理，也称工作负责人或工作联系人，负责办理工作票、现场作业管理和安全管理，承担工作负责人的职责。3.承包方工程负责人。根据工程情况，一般还应设置双方的技术（质量）负责人安全监督负责人、专业工作小组等。二、技术措施脱硫、脱硝系统典型技术措施收录“防腐、高空起吊、高强螺栓管理”等项目，作为检修规程的补充与检修规程同步执行。主要内容列表：A类：脱硫防腐技术措施（一）玻璃钢防腐技术措施（二）衬胶层损坏修复技术措施（三）耐酸瓷砖防腐技术措施（四）玻璃鳞片施工技术措施（五）衬胶施工技术措施B类：脱硝脱硫起吊技术措施（六）临时烟囱的吊装技术措施C类：高强螺栓管理技术措施（七）钢结构高强螺栓管理及安装技术措施（一）玻璃钢防腐技术措施玻璃钢防腐采用n油m布玻璃钢，最低要求为5油3布玻璃钢。1．材料要求1.1材料进场后，必须检查其规格、质量是否符合要求。1.2材料(包括辅助材料)必须具备有效的检验证书和产品合格证。1.3材料必须在有效期内，密封完好并标识清楚、正确。1.4材料必须储存于阴凉干燥的库房内，并标明材料名称、性能等有关参数和防火、防毒注意事项。1.5玻璃布应选用无碱、无蜡、无捻的粗纱方格布，厚度为0.2-0.4m，一般以0.22mm为宜。玻璃布应保存在阴凉干燥处，保持干净，防止受潮、污染。1.6配料的容器及工具应耐腐蚀，清洁、干燥、无油污。2.基体表面处理2.1金属基体表面：根据《火力发电厂保温油漆设计规程》(DL/T5072-1997)的规定对需防腐部件的表面必须进行喷砂除锈处理，除锈质量达到标准Sa2.5级的要求，并达到Rz40－70微米的表面粗糙度。磨去焊道飞溅，去除锐边和影响涂装质量的缺陷。2.2混凝土基层：基层必须坚固密实，有足够的强度(一般水泥浆配合比以1：2-3为宜)。根据《建筑防腐蚀工程施工及验收规范》标准的要求进行表面处理，待衬部位表层应清洁、干燥、无起砂，起壳、裂纹、麻面、油污等。被油脂、化学药品污染的基层表面应作表面预处理，但不得损坏基层。20mm深度内含水不超过6％，做玻璃钢时，阴阳角应作为小圆角，其半径为30-50mm。对于尖角、水泥瘤渣处应用角向砂轮机打磨平整，并充分养护干燥（对于局部急需施工地方可用喷灯加热处理），以获得最佳的附着力和优良的防腐效果。3．涂刷底漆和涂刮腻子：表面处理符合要求后，基体表面涂刷底漆两遍，每次厚度约0.1mm，自然固化24h以上。底漆固化后刮涂环氧胶泥腻子一次，并修补找平，凹进和凸出及转角处应用胶泥腻子抹成圆弧过渡，固化后用砂布磨平即可贴布。4．纤维布的剪裁：根据要求选择玻璃纤维布，并仔细检查其表面，不得受潮、受污染。纤维布裁剪时应根据尺寸直接裁剪，并要求留好搭接余量，一般约为50mm。裁剪要适应待衬部位的铺覆方向，在不影响衬里要求的前提下，应尽量减少布的开剪处。每层的剪开部位在铺层时应错开。裁剪时，布要铺平，裁剪后应尽快使用，如不马上使用，要用干净的塑料袋包好，以免受潮而影响衬里质量。5．胶液配制：配料容器及工具应耐腐蚀，清洁干燥，无油污6．贴衬纤维布：根据设计要求，选择相应的树脂、固化剂、稀释剂、增韧剂、纤维布、填料等材料。贴衬时，每幅布上下左右之间搭接不应小于50mm，搭接应顺物料流动方向，池（槽体）壁和底之间的搭接为200-300mm，各层搭接要错开。设备转角、接管部位、法兰平面、人孔及其它受力或受介质冲刷的部位都要增加2层纤维布。翻边处应剪开贴紧。每层布采用鱼鳞搭贴形式进行施工，且连续贴衬的各衬层均要进行赶气压实，绝不许多层施工完毕后一次赶气压实。贴布原则大致是先立面后平面，先上后下，先里后外，先壁后底。第一次贴衬完毕，进行中间...
