模板高架支撑架体系施工方案及其计算书VIP免费

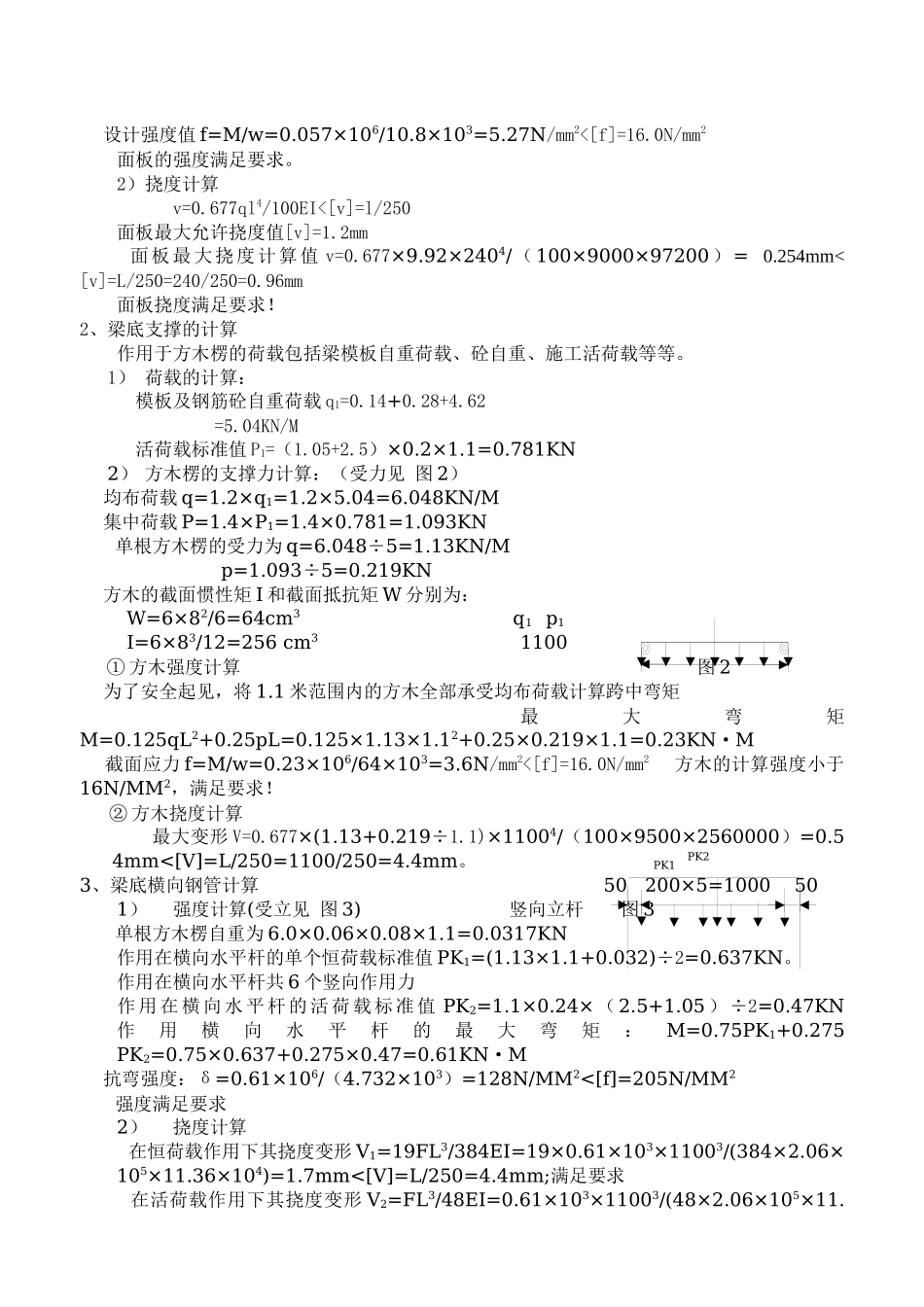

更多资料请访问.(.....)更多企业学院：...../Shop/《中小企业管理全能版》183套讲座+89700份资料...../Shop/40.shtml《总经理、高层管理》49套讲座+16388份资料...../Shop/38.shtml《中层管理学院》46套讲座+6020份资料...../Shop/39.shtml《国学智慧、易经》46套讲座...../Shop/41.shtml《人力资源学院》56套讲座+27123份资料...../Shop/44.shtml《各阶段员工培训学院》77套讲座+324份资料...../Shop/49.shtml《员工管理企业学院》67套讲座+8720份资料...../Shop/42.shtml《工厂生产管理学院》52套讲座+13920份资料...../Shop/43.shtml《财务管理学院》53套讲座+17945份资料...../Shop/45.shtml《销售经理学院》56套讲座+14350份资料...../Shop/46.shtml《销售人员培训学院》72套讲座+4879份资料...../Shop/47.shtml模板高架支撑架体系施工方案及计算书本工程设计计算依据：（1）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）（2）《建筑结构荷载规范》（GB50009-2001）（3）《建筑结构工程施工及验收规范》（GB50204）（4）《建筑施工安全检查标准》（JGJ59-99）（5）《钢结构设计规范》（GB50017-2003）（6）《建筑施工扣件式钢管脚手架与计算》，（JGJ130-2001）（7）《建筑施工脚手架使用手册》，中国建筑工业出版社一、工程概况平阳雅迪家私有限公司车间二（以下简称本工程），建设地点位于平阳县万全家具生产基地C12地块,二层框架结构，建筑面积7945.26M2，总高12.7M。，一层层高为6.2m，二层为5.2m，最大跨度7.1M，梁最大截面240*770mm，板厚110mm，做验算参数进行计算(1)结构及构件尺寸层高：6.2米楼板厚：0.11米梁高度：0.77米梁宽度：0.24米(2)木楞与支撑架布置尺寸楼板与梁底支撑架立杆步距H：1.4米楼板底立杆纵距L1：1.1米楼板底立杆横距L2：1.1米梁底下木楞横距：0.2米采用的钢管类型为ф48×3.2(3)荷载汇总a、楼板底模自重：0.08KN/M2b、梁底模自重：0.08×（0.77×2+0.24）=0.14KN/Mc、楼板钢筋自重：1.1×0.11=0.121KN/M2d、梁钢筋自重：1.5×0.24×0.77=0.28KN/Me、楼板砼自重：25×0.11=2.75KN/M2f、梁砼自重：25×0.24×0.77=4.62KN/Mg、施工人员与设备荷载：2.5KN/M2h、振捣混凝土时产生的荷载：2.1×0.5=1.05KN/M2三、计算书1、模板面板计算面板为受弯结构，需要验算其抗弯强度和刚度。面板采用18mm厚的九夹板。面板的截面惯性矩I和截面抵抗矩W分别为：W=20×1.82/6=10.8CM3I=20×1.83/12=9.72CM41）强度计算（受力见图1）f=M/W<[f]其中f---面板的强度计算值（N/mm2）qpM—-面板的最大弯矩（N.mm）W---面板的净截面抵弯矩300[f]—面板的强度设计值，取16.00N/mm2图1M=0.1ql2q=[1.2×(b+d+f)+1.4×（g+h）]×0.9=[1.2×(0.14+0.28+4.62)+1.4×(1.05+2.5)]×0.9=9.92KN/M计算得M=0.1q1L2=0.1×9.92×0.242=0.057KN·M设计强度值f=M/w=0.057×106/10.8×103=5.27N/mm2<[f]=16.0N/mm2面板的强度满足要求。2）挠度计算v=0.677ql4/100EI<[v]=l/250面板最大允许挠度值[v]=1.2mm面板最大挠度计算值v=0.677×9.92×2404/（100×9000×97200）=0.254mm<[v]=L/250=240/250=0.96mm面板挠度满足要求！2、梁底支撑的计算作用于方木楞的荷载包括梁模板自重荷载、砼自重、施工活荷载等等。1）荷载的计算：模板及钢筋砼自重荷载q1=0.14+0.28+4.62=5.04KN/M活荷载标准值P1=（1.05+2.5）×0.2×1.1=0.781KN2）方木楞的支撑力计算：（受力见图2）均布荷载q=1.2×q1=1.2×5.04=6.048KN/M集中荷载P=1.4×P1=1.4×0.781=1.093KN单根方木楞的受力为q=6.048÷5=1.13KN/Mp=1.093÷5=0.219KN方木的截面惯性矩I和截面抵抗矩W分别为：W=6×82/6=64cm3q1p1I=6×83/12=256cm31100①方木强度计算图2为了安全起见，将1.1米范围内的方木全部承受均布荷载计算跨中弯矩最大弯矩M=0.125qL2+0.25pL=0.125×1.13×1.12+0.25×0.219×1.1=0.23KN·M截面应力f=M/w=0.23×106/64×103=3.6N/mm2<[f]=16.0N/mm2方木的计算强度小于16N/MM2，满足要求！②方木挠度计算最大变形V=0.677×(1.13+0.219÷1.1)×11004/（100×9500×2560000）=0.54mm<[V]=L/250=1100/250=4.4mm。PK1PK23、梁底横向...
