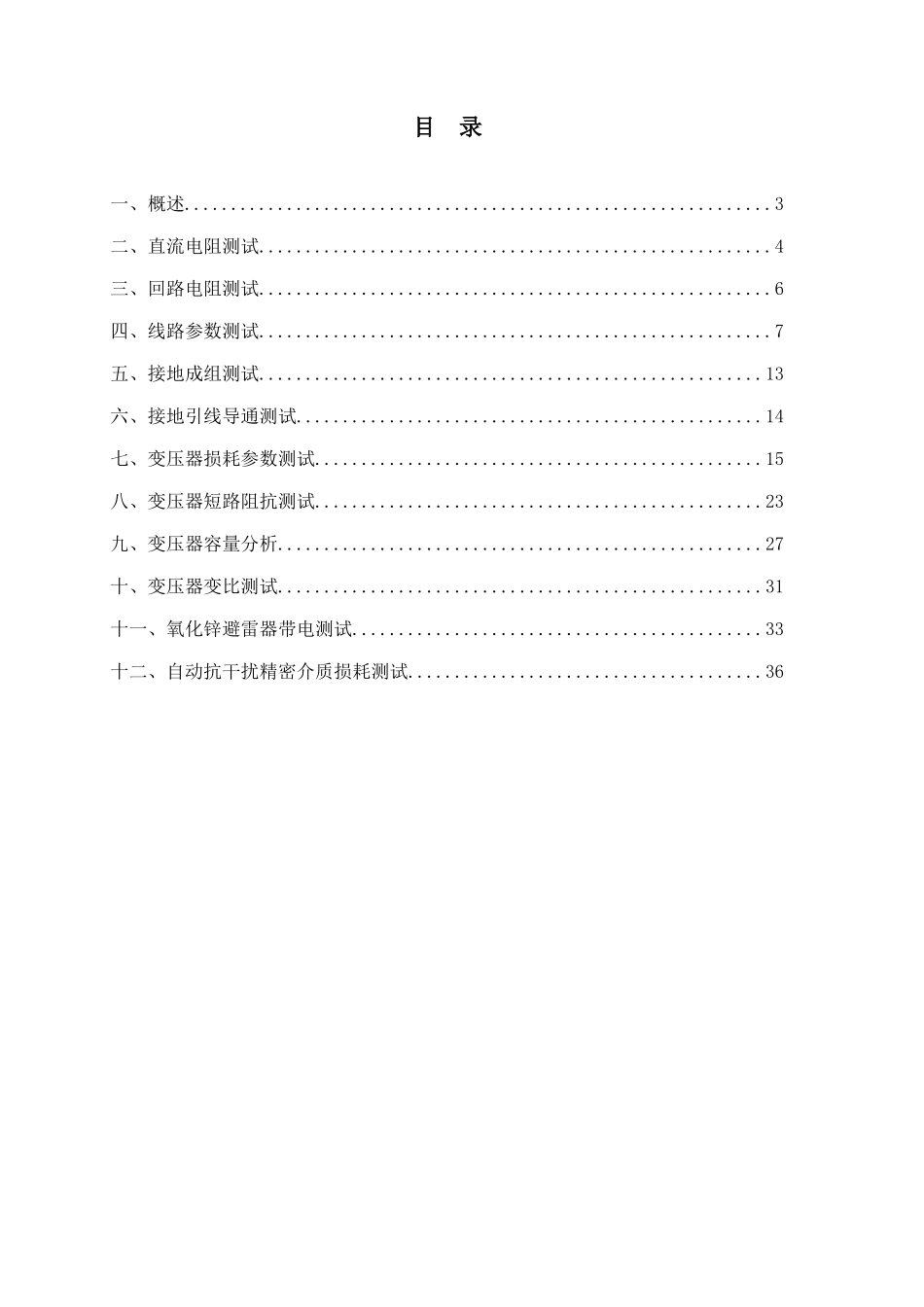

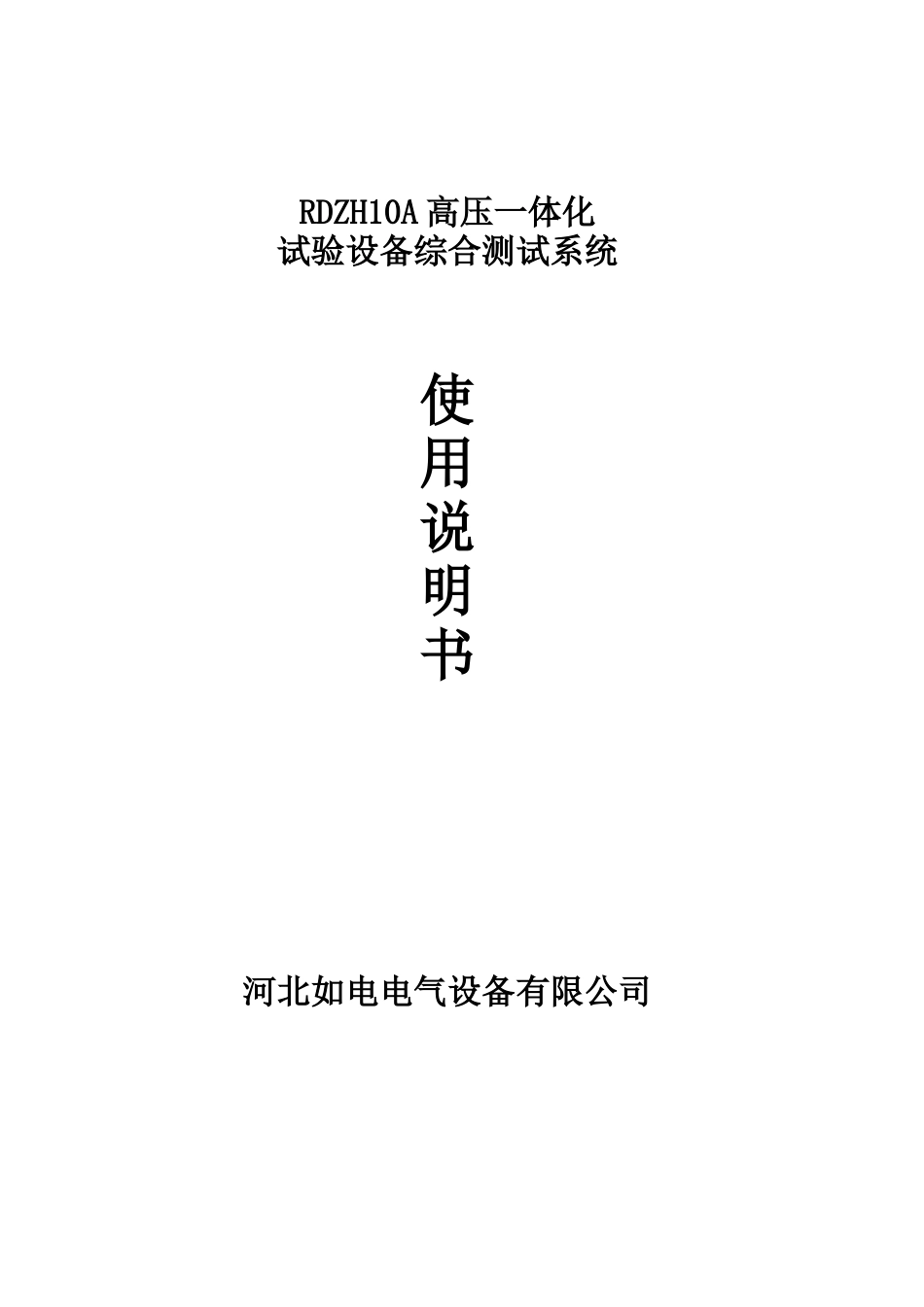

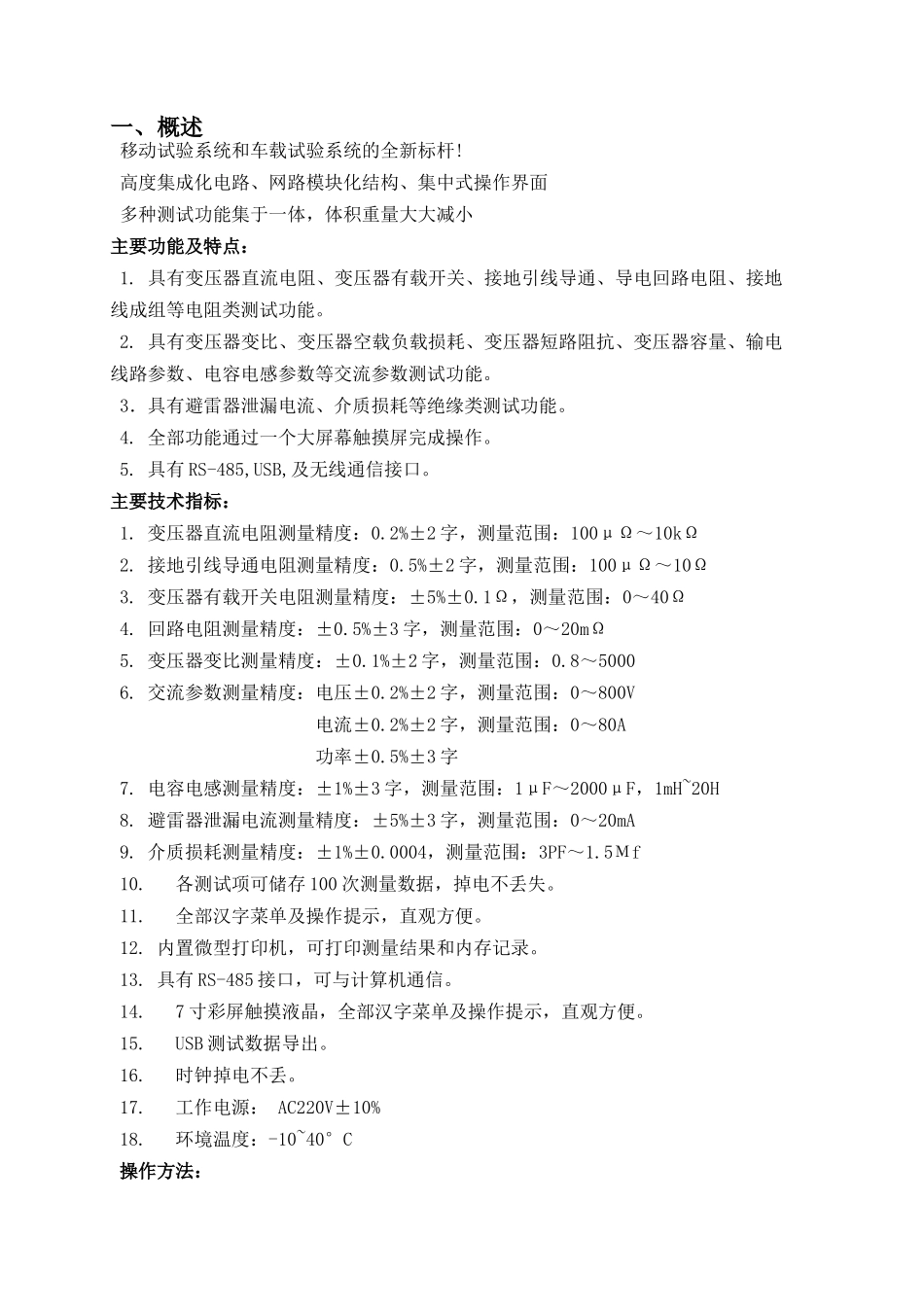

RDZH10A高压一体化试验设备综合测试系统使用说明书河北如电电气设备有限公司目录一、概述...............................................................3二、直流电阻测试.......................................................4三、回路电阻测试.......................................................6四、线路参数测试.......................................................7五、接地成组测试......................................................13六、接地引线导通测试..................................................14七、变压器损耗参数测试................................................15八、变压器短路阻抗测试................................................23九、变压器容量分析....................................................27十、变压器变比测试....................................................31十一、氧化锌避雷器带电测试............................................33十二、自动抗干扰精密介质损耗测试......................................36一、概述移动试验系统和车载试验系统的全新标杆!高度集成化电路、网路模块化结构、集中式操作界面多种测试功能集于一体，体积重量大大减小主要功能及特点：1.具有变压器直流电阻、变压器有载开关、接地引线导通、导电回路电阻、接地线成组等电阻类测试功能。2.具有变压器变比、变压器空载负载损耗、变压器短路阻抗、变压器容量、输电线路参数、电容电感参数等交流参数测试功能。3．具有避雷器泄漏电流、介质损耗等绝缘类测试功能。4.全部功能通过一个大屏幕触摸屏完成操作。5.具有RS-485,USB,及无线通信接口。主要技术指标：1.变压器直流电阻测量精度：0.2%±2字，测量范围：100μΩ～10kΩ2.接地引线导通电阻测量精度：0.5%±2字，测量范围：100μΩ～10Ω3.变压器有载开关电阻测量精度：±5%±0.1Ω，测量范围：0～40Ω4.回路电阻测量精度：±0.5%±3字，测量范围：0～20mΩ5.变压器变比测量精度：±0.1%±2字，测量范围：0.8～50006.交流参数测量精度：电压±0.2%±2字，测量范围：0～800V电流±0.2%±2字，测量范围：0～80A功率±0.5%±3字7.电容电感测量精度：±1%±3字，测量范围：1μF～2000μF，1mH~20H8.避雷器泄漏电流测量精度：±5%±3字，测量范围：0～20mA9.介质损耗测量精度：±1%±0.0004，测量范围：3PF～1.5Μf10.各测试项可储存100次测量数据，掉电不丢失。11.全部汉字菜单及操作提示，直观方便。12.内置微型打印机，可打印测量结果和内存记录。13.具有RS-485接口，可与计算机通信。14.7寸彩屏触摸液晶，全部汉字菜单及操作提示，直观方便。15.USB测试数据导出。16.时钟掉电不丢。17.工作电源：AC220V±10%18.环境温度：-10~40°C操作方法：打开电源后进入图1-1所示界面，轻触“系统设置”按钮进入图1-2所示界面，在此可以设置系统的日期、时间、通讯方式及通讯波特率，设置完成后轻触“确认”按钮保存设置并返回到图1-1界面，或轻触屏幕右上角“”放弃保存设置并返回到图1-1界面。轻触图1-1中“测试项目”按钮进入图1-3所示界面，在此可以选择需要的测试项目并进入相应的测试界面。二、直流电阻测试操作方法：在图1-3中轻触“直流电阻测试”进入如图2-1所示界面，测量前必须进行相应的参数设置。轻触图2-1中“测试参数”按钮进入图2-2所示界面，在此所有参数项都可以修改。各参数说明如下：设备地址：25（注：设备地址更改将引起装置配置变化，请慎重修改！）设备编号：可输入最多九位数字或英文字符（如出厂编号），用于标识被测设备。一般开头一位是一位字符，后面两位代表变压器类型，后六位代表变压器容量（运行输入的最大容量值为500000），单位为KVA，如变压器类型为S9，容量为63000KVA，则其编号一栏应输入：S09063000。测试相别：当前测试相。测试电流：测试输出电流，可选择固定输出电流；自动设置的输出电流是尽量使用较大的电流，可能输出从0到最大值的各种电流；手动设置输出从0到最大值的各种电流。分接总数：有载调压变压器分接开关分接...
