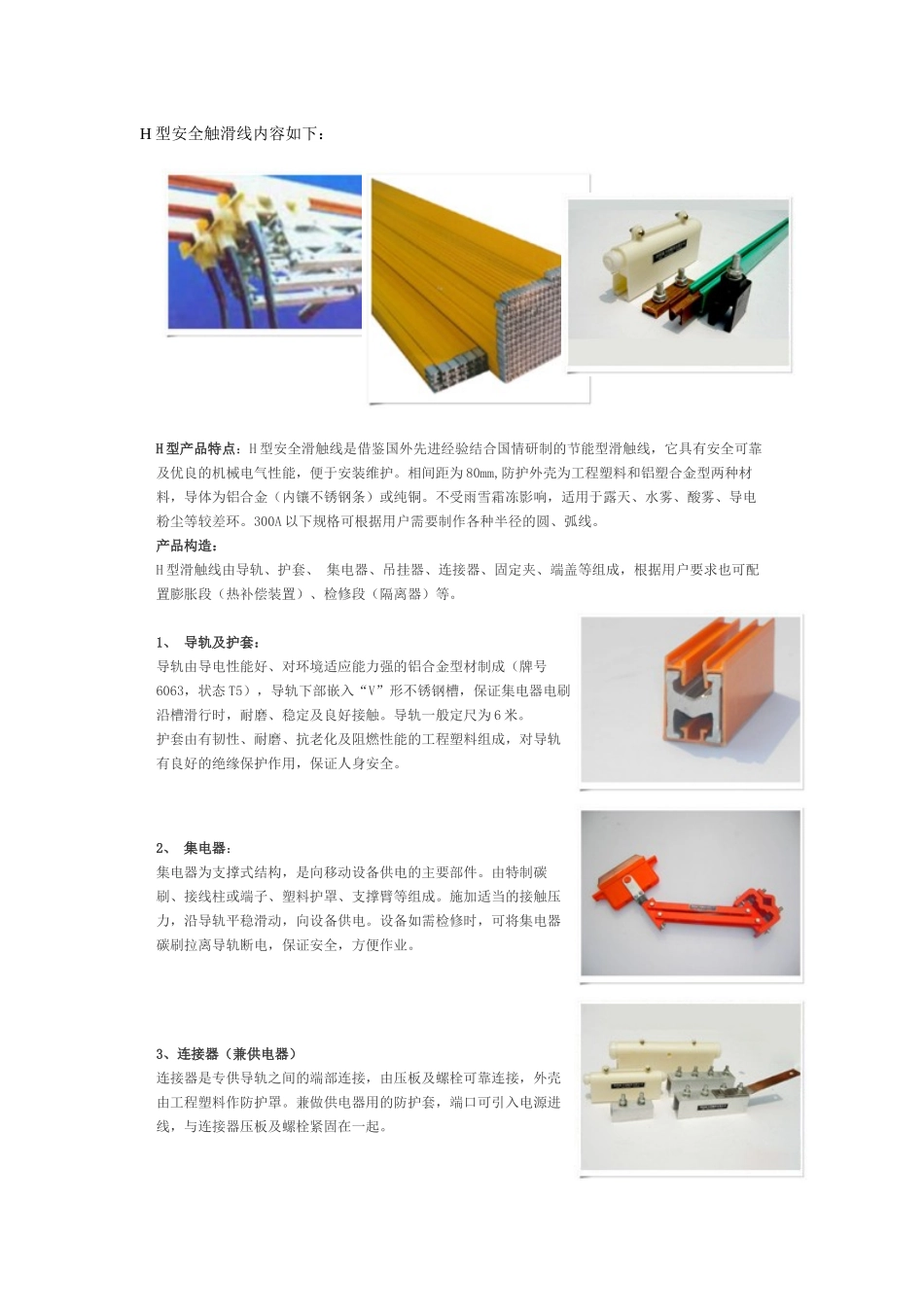

H型安全触滑线内容如下：H型产品特点：H型安全滑触线是借鉴国外先进经验结合国情研制的节能型滑触线，它具有安全可靠及优良的机械电气性能，便于安装维护。相间距为80mm,防护外壳为工程塑料和铝塑合金型两种材料，导体为铝合金（内镶不锈钢条）或纯铜。不受雨雪霜冻影响，适用于露天、水雾、酸雾、导电粉尘等较差环。300A以下规格可根据用户需要制作各种半径的圆、弧线。产品构造：H型滑触线由导轨、护套、集电器、吊挂器、连接器、固定夹、端盖等组成，根据用户要求也可配置膨胀段（热补偿装置）、检修段（隔离器）等。1、导轨及护套：导轨由导电性能好、对环境适应能力强的铝合金型材制成（牌号6063，状态T5），导轨下部嵌入“V”形不锈钢槽，保证集电器电刷沿槽滑行时，耐磨、稳定及良好接触。导轨一般定尺为6米。护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。2、集电器：集电器为支撑式结构，是向移动设备供电的主要部件。由特制碳刷、接线柱或端子、塑料护罩、支撑臂等组成。施加适当的接触压力，沿导轨平稳滑动，向设备供电。设备如需检修时，可将集电器碳刷拉离导轨断电，保证安全，方便作业。3、连接器（兼供电器）连接器是专供导轨之间的端部连接，由压板及螺栓可靠连接，外壳由工程塑料作防护罩。兼做供电器用的防护套，端口可引入电源进线，与连接器压板及螺栓紧固在一起。4、吊挂器、固定器及端盖吊挂器是吊装、固定滑触线导轨的专用件。固定器是将导轨限位在支架处的装置，当导轨因温度变化伸缩时，引导其向固定器两侧延伸。端盖安装于导轨的两端起绝缘防护作用。吊挂器及端盖均由工程塑料制成。5、膨胀段（热补偿装置）膨胀段又称伸缩器、热补偿装置等，由连接器压板、补偿供电的铝板或铜板、引线等组成，外壳为工程塑料。当因温度变化引起导轨伸缩时，由伸缩器调节其间隙，以避免导轨变形。一般在车间长度超过200米时，每增加100米配置一组。6、检修段（隔离器）：检修段由连接器压板及高强度绝缘材料加工制成，由工程塑料外壳做护套。根据用户需要选用，主要方便滑触线、移动设备等检修使用。DHG型安全触滑线：DHG系列组合型安全滑触线DHG系列组合型安全滑触线DHG系列组合型安全滑触线的详细介绍DHG系列组合型安全滑触线安全滑触线安全滑触线安装安全型滑触线滑触线行车滑触线㈠产品特点：安全、组合灵活、方便、经济；㈡产品型号、规格：1.输电导管：DHG——/│││││││┕─────单极导轨连续载流量代号│││││┕─────────单极导轨截面积代号│││┗─────────────导轨级数代号│┗─────────────────节电滑接滑线装置①单极导轨连续载流量代号：60A、80A、100A、120A、140A、170A、210A、280A；②单极导轨截面积代号：10mm2、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2；③导轨级数代号：3极、4极、6极、7极、16极；④特性代号：F—防尘、R—弧形（包括：平面园弧型、空间拱型）。2.集电器：JS——/│││││││││┕─单极集电器每相连续载流量代号│││││││┕─────配用输电导线截面积代号│││││┗─────────电刷组级数代号│││┗────────────特性代号│┗─────────────────集电器①单极集电器每相连续载流量代号：50A、80A、100A；②配用输电导线截面积代号：10mm2、16mm2、25mm2；③电刷组级数代号：3极、4极、6极、7极、16极；④特性代号：F—防尘、R—弧形（包括：平面园弧型、空间拱型）。㈢产品结构（普通型塑料导管）：㈣技术数据：1.安全指标：序号类别指标值1极间、极对地绝缘电阻>10MΩ2绝缘介电强度试验工频交流3000V1min无击穿闪烁现象3相比漏电起痕指数CT1>600V4可燃性试验自熄5环境试验1.耐高温试验，+55℃；2.耐低温试验，-20℃；3.耐湿热试验相对湿度95%+40℃。6电动稳定性50倍I额定0.1s7电热稳定性20倍I额定1s8冲击耐化学腐蚀、稳定性耐酸、耐碱、耐盐雾腐蚀9外壳防护等级IP13IP23IP542.主要性能指标：类别指标值输电导轨符合GB3952-3957-83《电线电缆导体》标准要求，电阻率...
