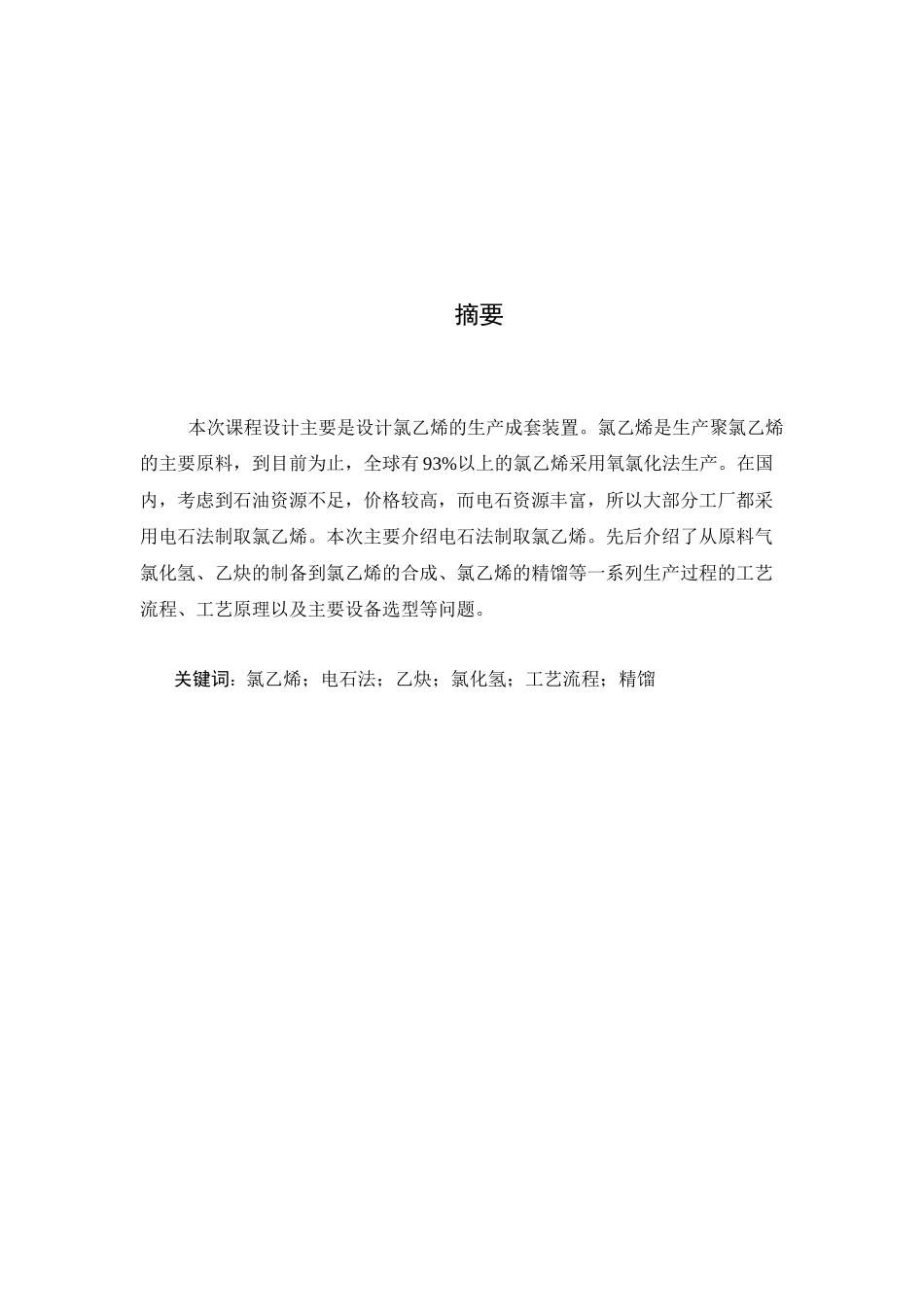

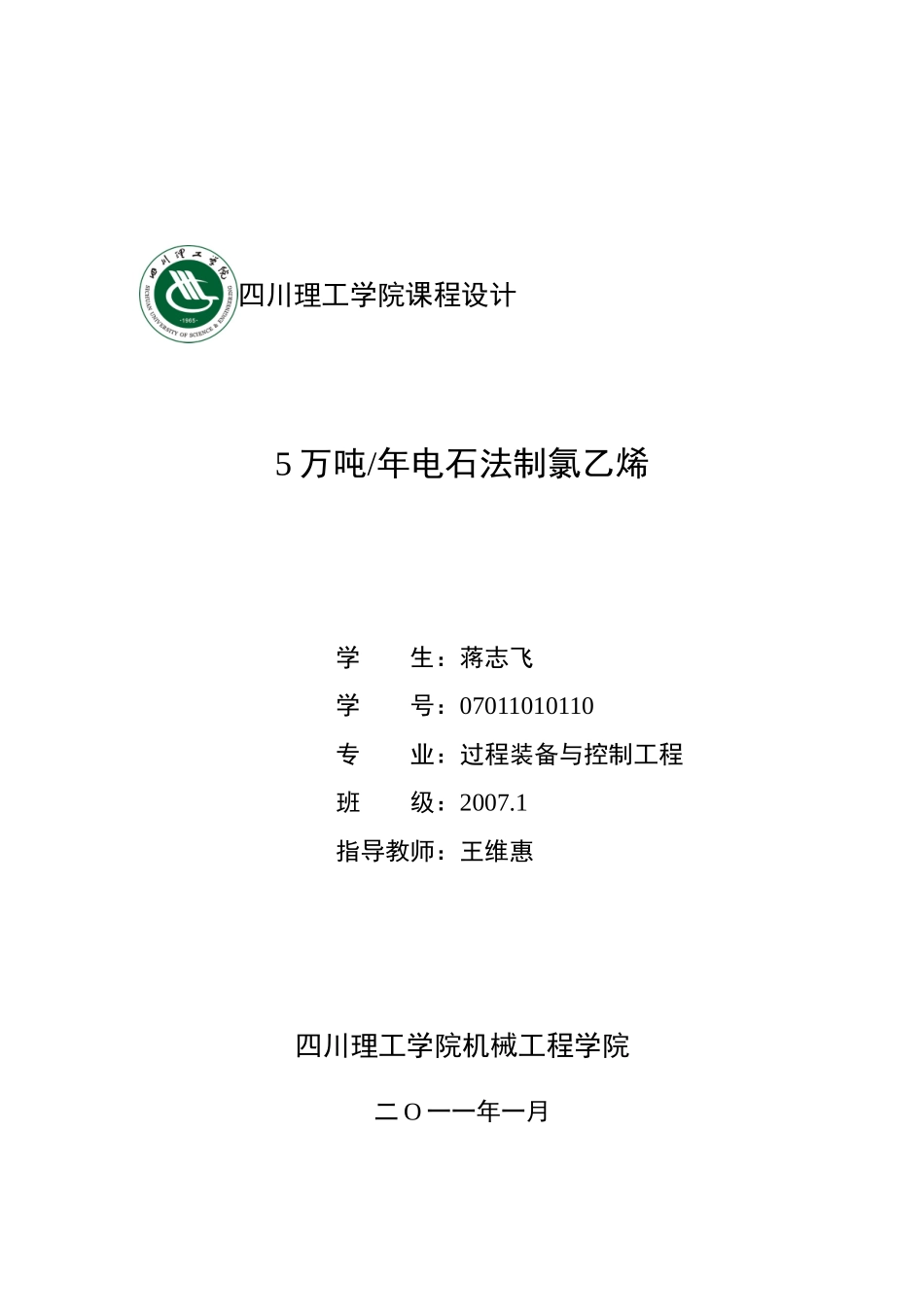

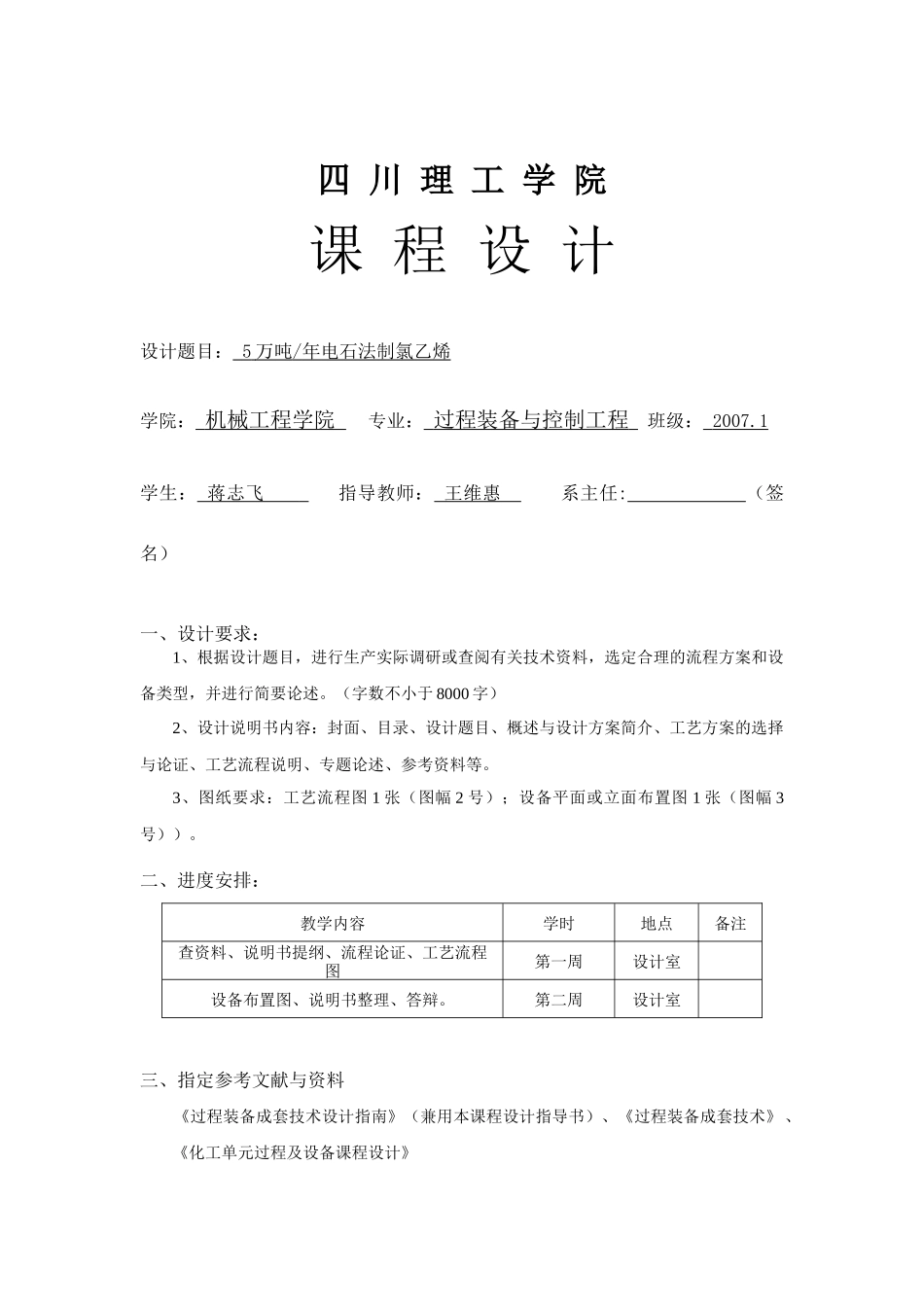

四川理工学院课程设计5万吨/年电石法制氯乙烯学生：蒋志飞学号：07011010110专业：过程装备与控制工程班级：2007.1指导教师：王维惠四川理工学院机械工程学院二O一一年一月四川理工学院课程设计设计题目：5万吨/年电石法制氯乙烯学院：机械工程学院专业：过程装备与控制工程班级：2007.1学生：蒋志飞指导教师：王维惠系主任:（签名）一、设计要求：1、根据设计题目，进行生产实际调研或查阅有关技术资料，选定合理的流程方案和设备类型，并进行简要论述。（字数不小于8000字）2、设计说明书内容：封面、目录、设计题目、概述与设计方案简介、工艺方案的选择与论证、工艺流程说明、专题论述、参考资料等。3、图纸要求：工艺流程图1张（图幅2号）；设备平面或立面布置图1张（图幅3号））。二、进度安排：教学内容学时地点备注查资料、说明书提纲、流程论证、工艺流程图第一周设计室设备布置图、说明书整理、答辩。第二周设计室三、指定参考文献与资料《过程装备成套技术设计指南》（兼用本课程设计指导书）、《过程装备成套技术》、《化工单元过程及设备课程设计》摘要本次课程设计主要是设计氯乙烯的生产成套装置。氯乙烯是生产聚氯乙烯的主要原料，到目前为止，全球有93%以上的氯乙烯采用氧氯化法生产。在国内，考虑到石油资源不足，价格较高，而电石资源丰富，所以大部分工厂都采用电石法制取氯乙烯。本次主要介绍电石法制取氯乙烯。先后介绍了从原料气氯化氢、乙炔的制备到氯乙烯的合成、氯乙烯的精馏等一系列生产过程的工艺流程、工艺原理以及主要设备选型等问题。关键词：氯乙烯；电石法；乙炔；氯化氢；工艺流程；精馏前言氯乙烯（简称VC），是合成聚氯乙烯（简称PVC）的单体。聚氯乙烯树脂是一种重要的塑料原料，是五大通用合成树脂之一，具有良好的物理及机械性能，广泛应用于生产生活中的各个领域。氯乙烯单体的生产是聚氯乙烯工业中的一个重要环节。本次设计的主要目的是培养正确的设计思想，理论联系实际的工作作风，严谨求实的科学态度和勇于探索的创新精神以及综合运用所学知识分析和解决工程实际问题的能力，同时提高在理论计算、结构设计、工程绘图、查阅设计资料、标准与规范的运用和计算机应用方面的能力，巩固、扩展理论知识与初步的专业技能。本书主要介绍了电石法生产氯乙烯单体的工业过程，其中主要涉及生产工艺流程、生产原理、设备选型、设备布置等问题。由于时间有限，本人的水品有限，所以书中的内容难免有很多不足，而且很多细节问题可能都没有详细介绍，希望老师们批评指正！编者2011-1-7目录第一章乙炔的制备1.1乙炔生产的工艺原理（1）电石的破碎通常厂家采购的电石都是大块的电石，而电石料块进入发生器的合理径为25~50mm，因此在进发生器前必须破碎，通常是将大块的电石放入颚式破碎机粗破后料块直径为80~100mm，通过皮带机输入电石仓库，然后经过二次破碎，径粒达到25~50mm，破碎后料块通过皮带机径除铁器除铁后输入日料库，作为发生器的入料电石。进入破碎机的电石温度应≤130℃，否则会烫坏，烧坏皮带；进入发生器的电石温度应该≤80℃，否则对发生系统不安全。（2）电石的除尘化学工程里把气体与微粒子混合物中分离粒子的操作称作除尘。针对电石及其粉尘的特性，选用的除尘方法一般有以下几种。①旋风除尘。旋风除尘器对数微米以上的粗粉尘非常有效。采用简单的旋风除尘器和风机进行除尘，利用电石粉尘在风机的作用下，在除尘器内旋转所产生的离心力，将电石粉尘从气流中分离出来。这种方式结构简单，器身无运动部件，不需要特殊的附属设备，安装投资较少，操作、维护也方便，压力损失中等，动力消耗不大，运转维护费用低，也不受浓度、温度的影响。但由于电石粉尘比较细，用这种简单的除尘方式很难达到环保要求，除尘效率不高。②湿法除尘。湿法除尘具有投资少，结构简单，占地面积小，特别是对易燃易爆气体的除尘效果更好，在操作时不会产生捕集到的电石灰尘再飞扬。电石除尘通常采用旋风除尘和湿法的冲激式除尘器相结合。这种除尘方式虽然效率较高，但由于系统压力损失大，管道容易积灰。冬天用蒸汽时，积灰易受潮结块，造成管道堵塞，清理比...
