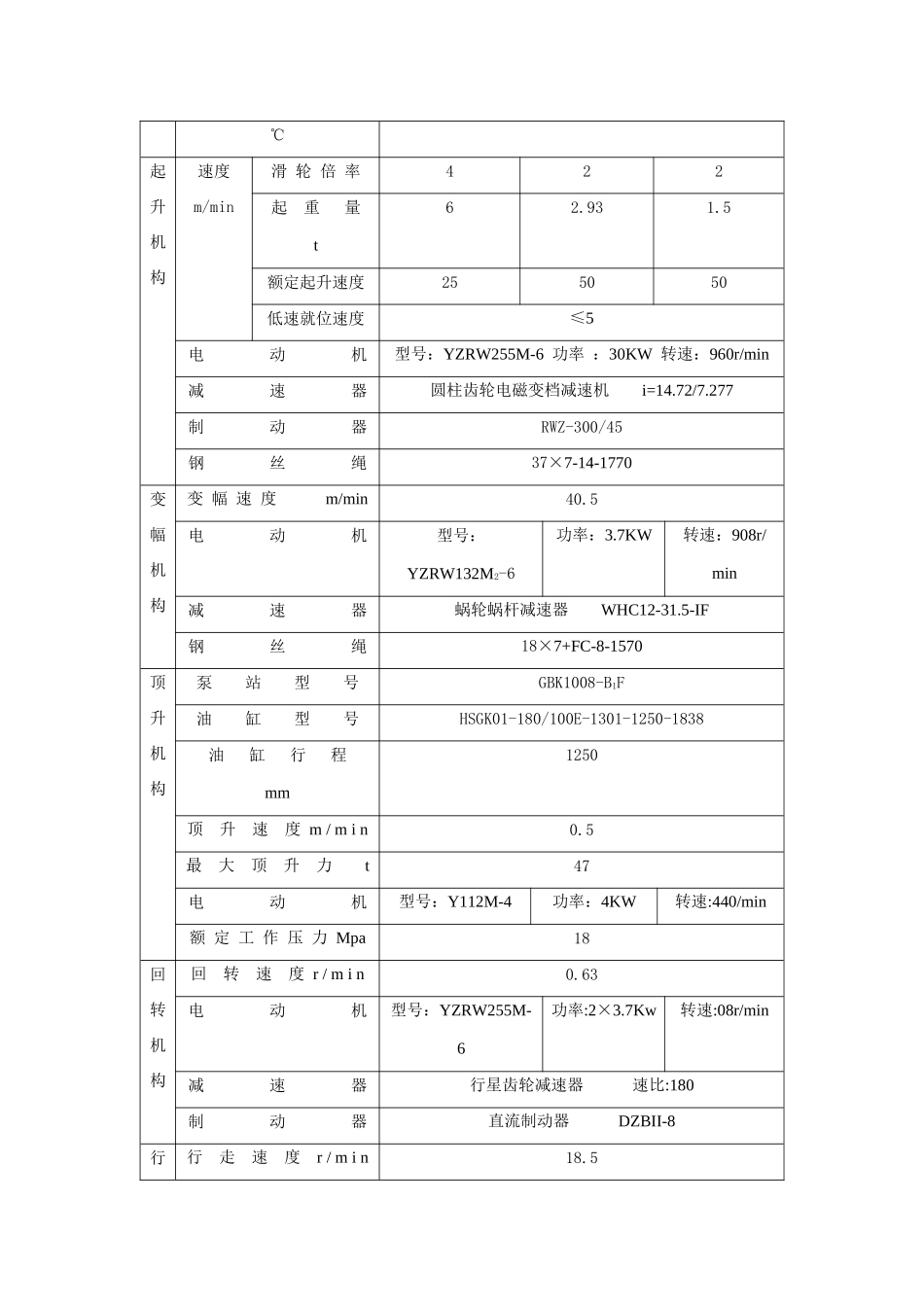

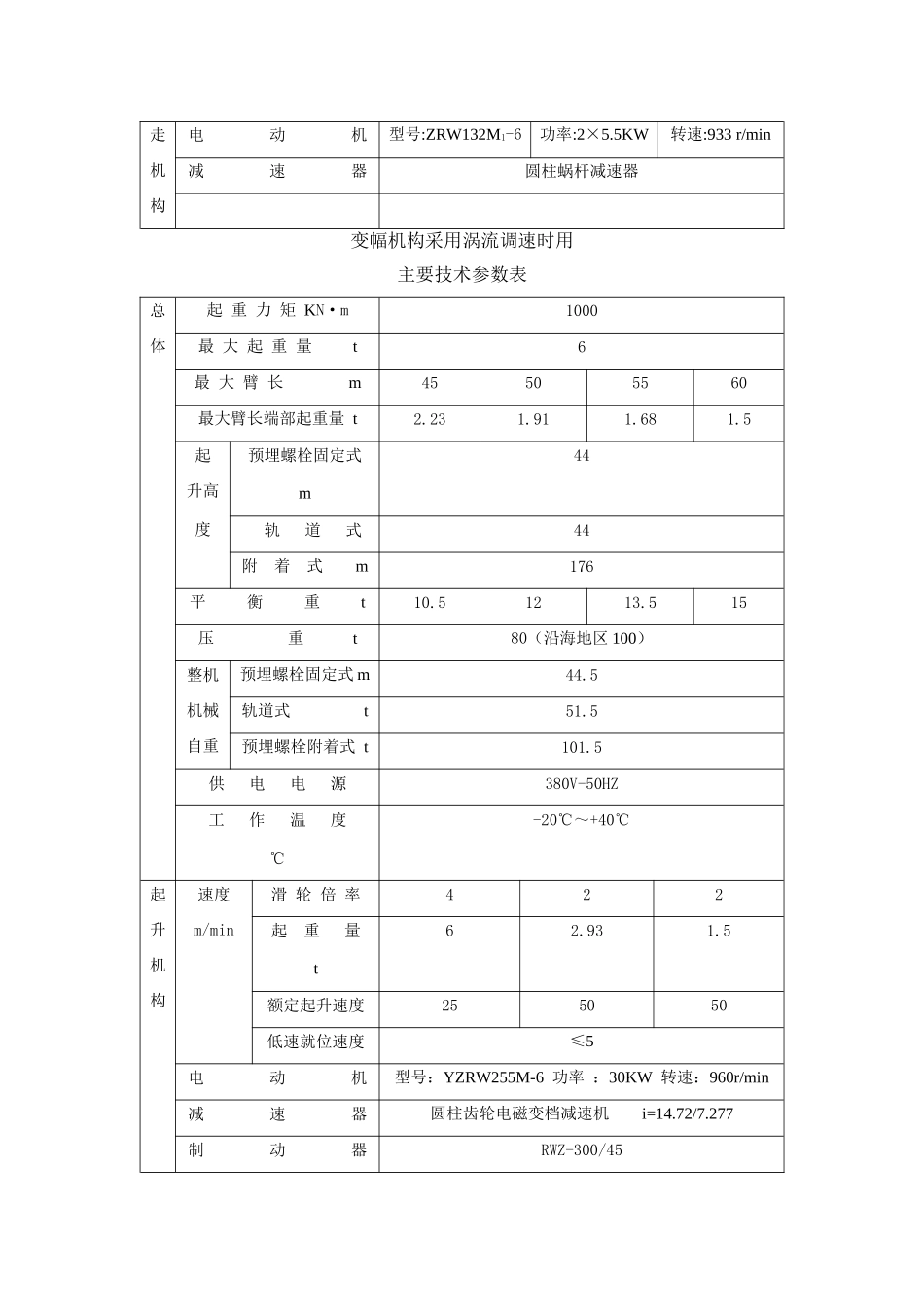

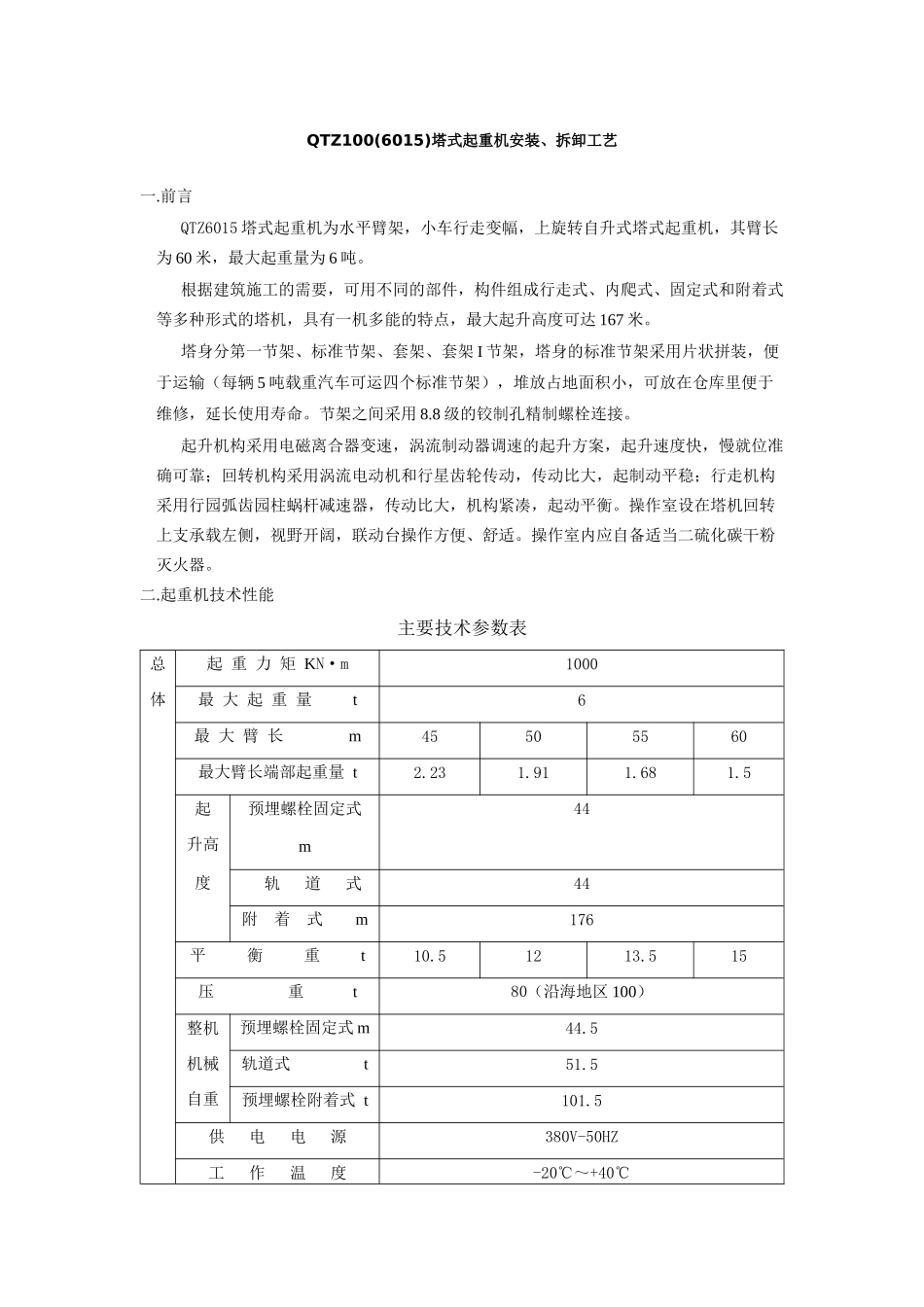

QTZ100(6015)塔式起重机安装、拆卸工艺一.前言QTZ6015塔式起重机为水平臂架，小车行走变幅，上旋转自升式塔式起重机，其臂长为60米，最大起重量为6吨。根据建筑施工的需要，可用不同的部件，构件组成行走式、内爬式、固定式和附着式等多种形式的塔机，具有一机多能的特点，最大起升高度可达167米。塔身分第一节架、标准节架、套架、套架I节架，塔身的标准节架采用片状拼装，便于运输（每辆5吨载重汽车可运四个标准节架），堆放占地面积小，可放在仓库里便于维修，延长使用寿命。节架之间采用8.8级的铰制孔精制螺栓连接。起升机构采用电磁离合器变速，涡流制动器调速的起升方案，起升速度快，慢就位准确可靠；回转机构采用涡流电动机和行星齿轮传动，传动比大，起制动平稳；行走机构采用行园弧齿园柱蜗杆减速器，传动比大，机构紧凑，起动平衡。操作室设在塔机回转上支承载左侧，视野开阔，联动台操作方便、舒适。操作室内应自备适当二硫化碳干粉灭火器。二.起重机技术性能主要技术参数表总体起重力矩KN·m1000最大起重量t6最大臂长m45505560最大臂长端部起重量t2.231.911.681.5起升高度预埋螺栓固定式m44轨道式44附着式m176平衡重t10.51213.515压重t80（沿海地区100）整机机械自重预埋螺栓固定式m44.5轨道式t51.5预埋螺栓附着式t101.5供电电源380V-50HZ工作温度-20℃～+40℃℃起升机构速度m/min滑轮倍率422起重量t62.931.5额定起升速度255050低速就位速度≤5电动机型号：YZRW255M-6功率：30KW转速：960r/min减速器圆柱齿轮电磁变档减速机i=14.72/7.277制动器RWZ-300/45钢丝绳37×7-14-1770变幅机构变幅速度m/min40.5电动机型号：YZRW132M2-6功率：3.7KW转速：908r/min减速器蜗轮蜗杆减速器WHC12-31.5-IF钢丝绳18×7+FC-8-1570顶升机构泵站型号GBK1008-B1F油缸型号HSGK01-180/100E-1301-1250-1838油缸行程mm1250顶升速度m/min0.5最大顶升力t47电动机型号：Y112M-4功率：4KW转速:440/min额定工作压力Mpa18回转机构回转速度r/min0.63电动机型号：YZRW255M-6功率:2×3.7Kw转速:08r/min减速器行星齿轮减速器速比:180制动器直流制动器DZBII-8行行走速度r/min18.5走机构电动机型号:ZRW132M1-6功率:2×5.5KW转速:933r/min减速器圆柱蜗杆减速器变幅机构采用涡流调速时用主要技术参数表总体起重力矩KN·m1000最大起重量t6最大臂长m45505560最大臂长端部起重量t2.231.911.681.5起升高度预埋螺栓固定式m44轨道式44附着式m176平衡重t10.51213.515压重t80（沿海地区100）整机机械自重预埋螺栓固定式m44.5轨道式t51.5预埋螺栓附着式t101.5供电电源380V-50HZ工作温度℃-20℃～+40℃起升机构速度m/min滑轮倍率422起重量t62.931.5额定起升速度255050低速就位速度≤5电动机型号：YZRW255M-6功率：30KW转速：960r/min减速器圆柱齿轮电磁变档减速机i=14.72/7.277制动器RWZ-300/45钢丝绳37×7-14-1770变幅机构变幅速度m/min40.5电动机型号：YZRW132M2-6功率：3.7KW转速：908r/min减速器蜗轮蜗杆减速器WHC12-31.5-IF钢丝绳18×7+FC-8-1570顶升机构泵站型号GBK1008-B1F油缸型号HSGK01-180/100E-1301-1250-1838油缸行程mm1250顶升速度m/min0.5最大顶升力t47电动机型号：Y112M-4功率：4KW转速:440/min额定工作压力Mpa18回转机构回转速度r/min0.63电动机型号：YZRW255M-6功率:2×3.7Kw转速:08r/min减速器行星齿轮减速器速比:180制动器直流制动器DZBII-8行走机构行走速度r/min18.5电动机型号:ZRW132M1-6功率:2×5.5KW转速:933r/min减速器圆柱蜗杆减速器变幅机构采用变频调速时用三.塔机的安装(一)安装、顶升及附着的要求1.安装和操作人员必须熟悉本说明及塔机有关的技术文件，熟悉安装、顶升以及操作程序，方可进行工作。2.塔机安装工作应在风力小于六级（≤13.8/m/s）时进行，顶升工作应在风力小于（≤7.9/m/s）时进行。3.安装塔机的混凝土基础，要求地耐力不小于200KN/m2.4.顶升过程中，塔机除自身安装需要的吊装外，不得进行其它吊装工作。5.当行走式塔机起升高度超过44米、预埋螺栓固定式起升高度超过44米时，塔身与建筑物之间必须安装附着架，各附着点的位置与现场结构形式及层高结合而确定。（二）安装前...
