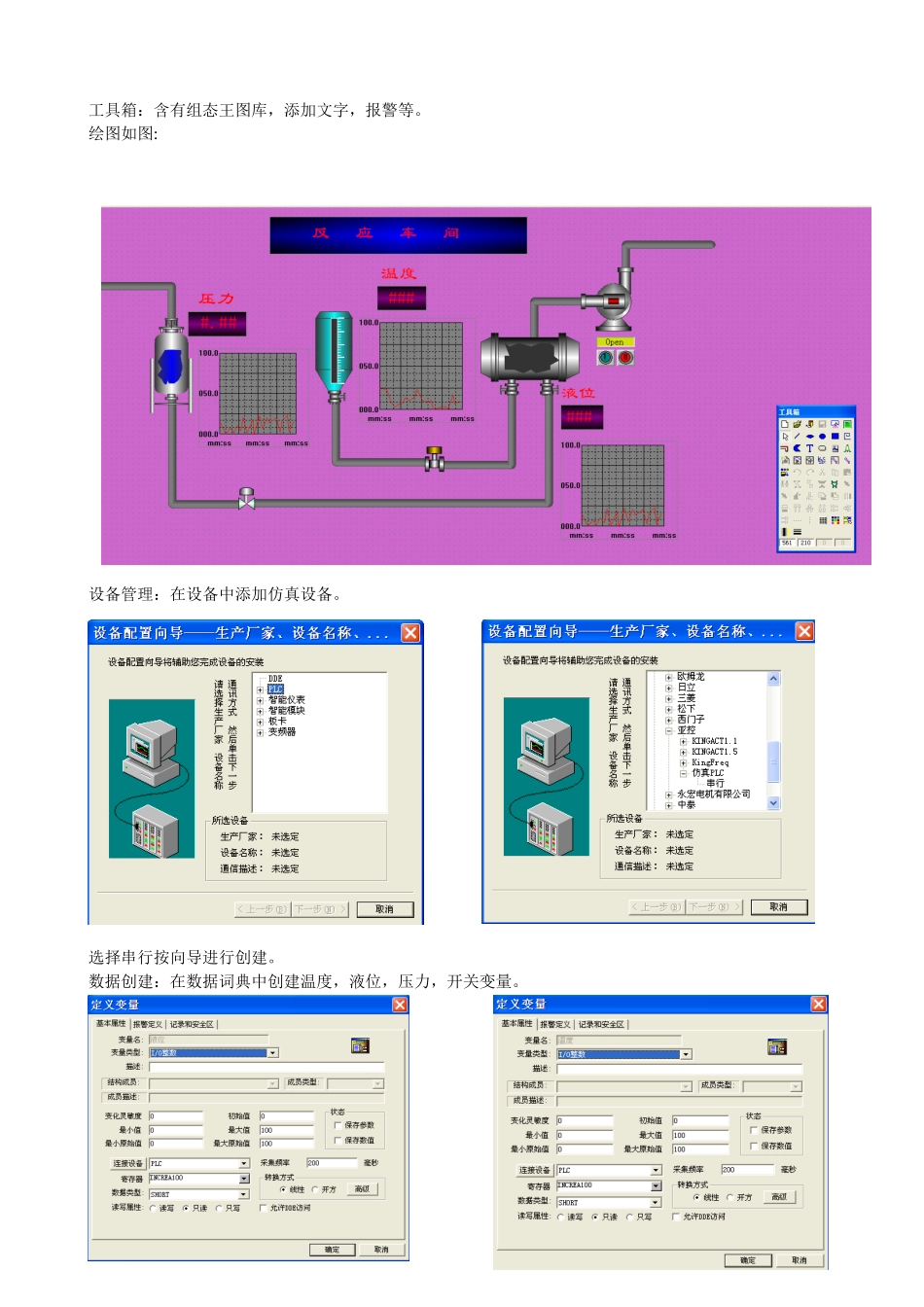

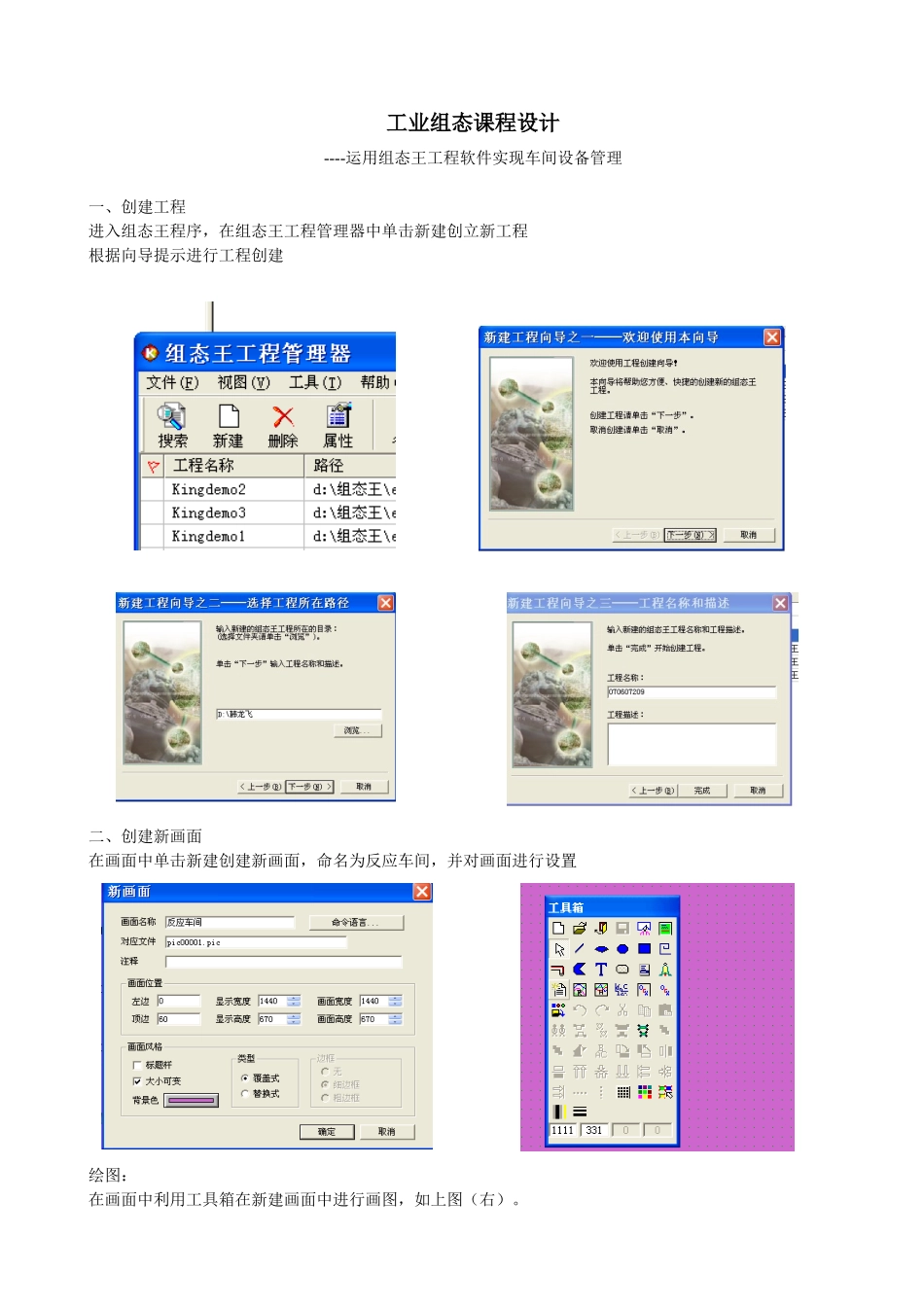

工业组态课程设计----运用组态王工程软件实现车间设备管理一、创建工程进入组态王程序，在组态王工程管理器中单击新建创立新工程根据向导提示进行工程创建二、创建新画面在画面中单击新建创建新画面，命名为反应车间，并对画面进行设置绘图：在画面中利用工具箱在新建画面中进行画图，如上图（右）。工具箱：含有组态王图库，添加文字，报警等。绘图如图:设备管理：在设备中添加仿真设备。选择串行按向导进行创建。数据创建：在数据词典中创建温度，液位，压力，开关变量。关联相关变量：对压力模拟值输出，实时曲线，反应器动画连接，开关等设置如图：分别采用相同方法进行设置保存，并运行如图：创建报警画面：创建报警变量分别为：液位报警标志，温度报警标志，压力报警标志。且都为内存离散对图进行动画设置：添加命令语言：左一为按钮语言命令语言。建立报警组在数据库中建立报警组运行系统如图：图93、设计历史曲线显示新建画面命名为历史曲线，在控件中插入历史趋势曲线，在电脑控制面板/管理工具下创建格式为*.mdb的数据源将数据词典中的温度，液位，压力的报警设置为记录在控件中选择控件属性并设置如图：运行工程如上图。内部控件设置：在插入控件中使用棒图控件，X—Y曲线控件分别命名为：棒图，XY在画面属性中存在时和显示时添加命令语言如下运行：配方控件设计建立新画面为配方，如下：建立变量：变量分别为配方（字符串型）、配方1（内存整型）、配方2（内存整型）、配方3（内存整型）、配方4（内存整型）在配方中建立新配方：在配方定义中工具下的配方属性可以对配方进行行列设置如图：并另存在影音文件下。对5个按钮分别进行设着如下5图：新建画面命名为：增加配方对增加配方画面进行设置，文字####处为模拟量输出，对两个按钮分别设置如下：工程结束。
