凯发苑四期临时用电专项实施方案VIP专享VIP免费

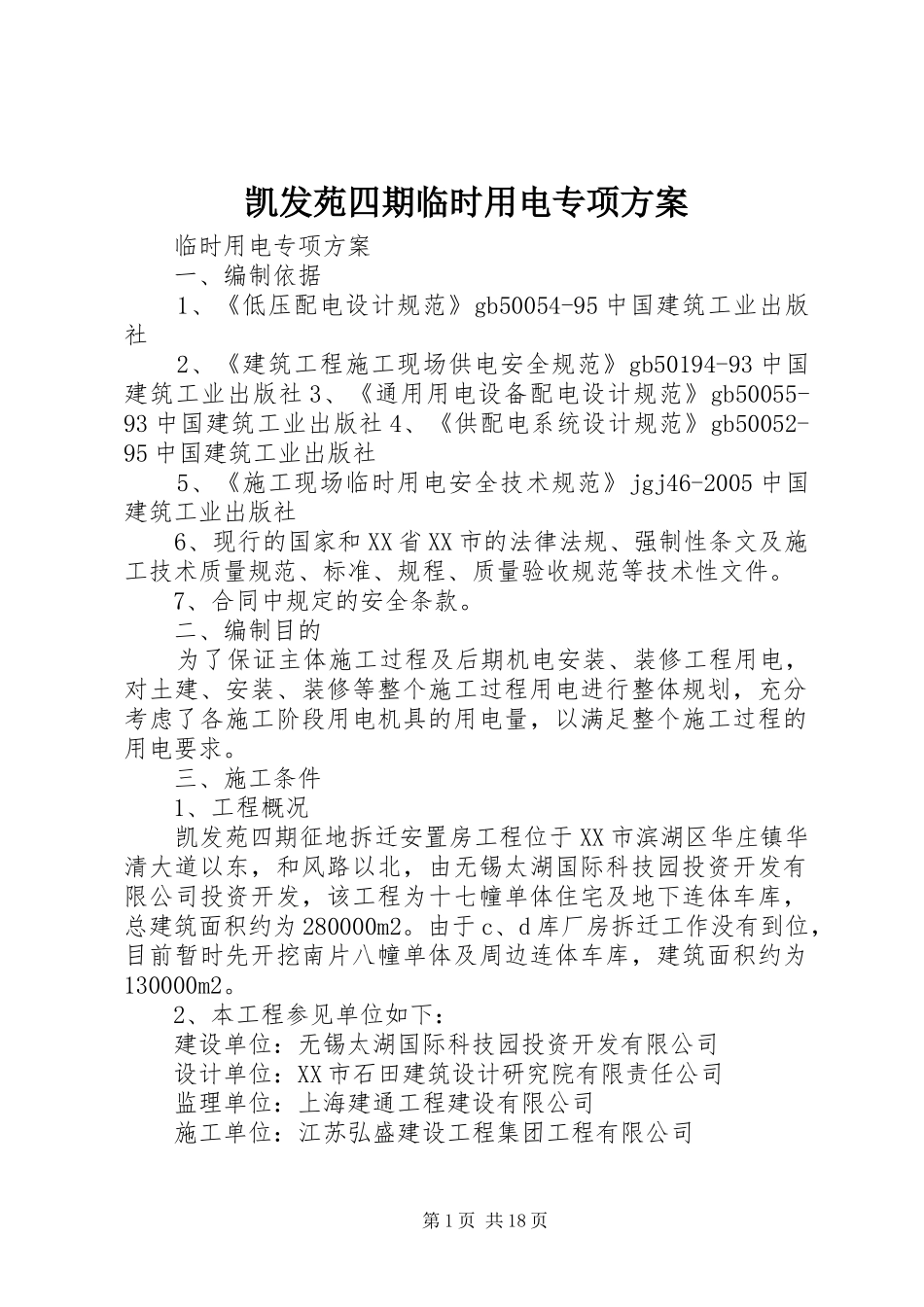

凯发苑四期临时用电专项方案临时用电专项方案一、编制依据1、《低压配电设计规范》gb50054-95中国建筑工业出版社2、《建筑工程施工现场供电安全规范》gb50194-93中国建筑工业出版社3、《通用用电设备配电设计规范》gb50055-93中国建筑工业出版社4、《供配电系统设计规范》gb50052-95中国建筑工业出版社5、《施工现场临时用电安全技术规范》jgj46-2005中国建筑工业出版社6、现行的国家和XX省XX市的法律法规、强制性条文及施工技术质量规范、标准、规程、质量验收规范等技术性文件。7、合同中规定的安全条款。二、编制目的为了保证主体施工过程及后期机电安装、装修工程用电，对土建、安装、装修等整个施工过程用电进行整体规划，充分考虑了各施工阶段用电机具的用电量，以满足整个施工过程的用电要求。三、施工条件1、工程概况凯发苑四期征地拆迁安置房工程位于XX市滨湖区华庄镇华清大道以东，和风路以北，由无锡太湖国际科技园投资开发有限公司投资开发，该工程为十七幢单体住宅及地下连体车库，总建筑面积约为280000m2。由于c、d库厂房拆迁工作没有到位，目前暂时先开挖南片八幢单体及周边连体车库，建筑面积约为130000m2。2、本工程参见单位如下：建设单位：无锡太湖国际科技园投资开发有限公司设计单位：XX市石田建筑设计研究院有限责任公司监理单位：上海建通工程建设有限公司施工单位：江苏弘盛建设工程集团工程有限公司第1页共18页1四、设计内容和步骤1、现场勘探及初步设计：（1）本工程所在施工现场范围内无各种埋地管线。（2）现场采用380v低压供电，设一配电总箱，内有计量设备，采用tn-s系统供电。（3）根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。（4）按照《jgj46-2005》规定制定施工组织设计，接地电阻r≤4Ω。（5）施工现场所有防雷装置接地电阻不大于30Ω。开关箱内漏电保护器额定漏电动作电流不大于30ma，额定漏电动作时间不大于0.1s。2、主要用电机具负荷：1.本工程按基础、主体、装饰三大部分分析，在主体施工阶段属用电高峰，根据主体施工阶段来计算现场总用电量，基地北侧道路主入口有一个甲方提供的箱式变压器作为配电室，底部离地面约为1.5m，用电高峰阶段施工机械见下表：主体施工阶段施工用电机械设备配备序号12345678910设备名称灌注桩桩机静压桩桩机塔吊人货电梯钢筋弯曲机钢筋切断机高压水泵圆盘锯平刨机砼振动器规格（型号）gps-10zyj800qtz40sc－200/200cgol－32gq40bvmj104合计数量（台）单机功率（kw）总功率（kw）6188444882070165303035.510331.542016524024012224024243012172主体施工阶段施工用电焊机及电焊装置设备序号12设备名称规格型号数量（台）视在功率（kva）对焊机电焊机un1－100bx－300合计施工现场所需照明灯具室外照明总功率（kva）1501402901815017.5序号123灯具名称镝灯第2页共18页ym350碘钨灯路灯规格（kw）3.510.2数量（盏）103010容量（kw）3530267合计室内照明由于办公室、宿舍生活照明用电功率较低暂按40kw计算。施工现场食堂所需电加热设备序号12名称开水炉蒸饭箱规格（kw）1212合计数量（台）22总功率（kw）24244833、总用电量计算采用需要系数进行负荷计算，公式为：ssh=1.05×（k1Σp1+k2Σp2+k3Σp3+k4Σp4）×cosφ由公式求得施工现场设备用电量后，即为施工现场所需供电总容量，即sz≥ssh式中：sz——施工现场供电所提供的总容量（kva）ssh——施工现场用电设备所需总容量（kva）Σp1——施工现场用电动机额定功率之和（kw）Σp2——施工现场用电焊机额定功率之和（kw）Σp3——施工现场室外照明容量之和（kw）Σp4——施工现场用室外照明容量之和（kw）Σp5——施工现场食堂用电量之和（kw）1.05——容量损失系数k1——电动机同时使用系数，10台以内取0.7，11～30台取0.6，30台以上取0.5k2——电焊机同时使用系数，3～10台取0.6，10台以上取0.5k3——取0.5（白天关晚上开）k4——取0.5（白天关晚上开）k5——取0.6（白天用，晚上部分用）cosφ——电动机平均功率因数，施工现场最高取0.75～0.78，一般取0.65～0.75.根据此...
