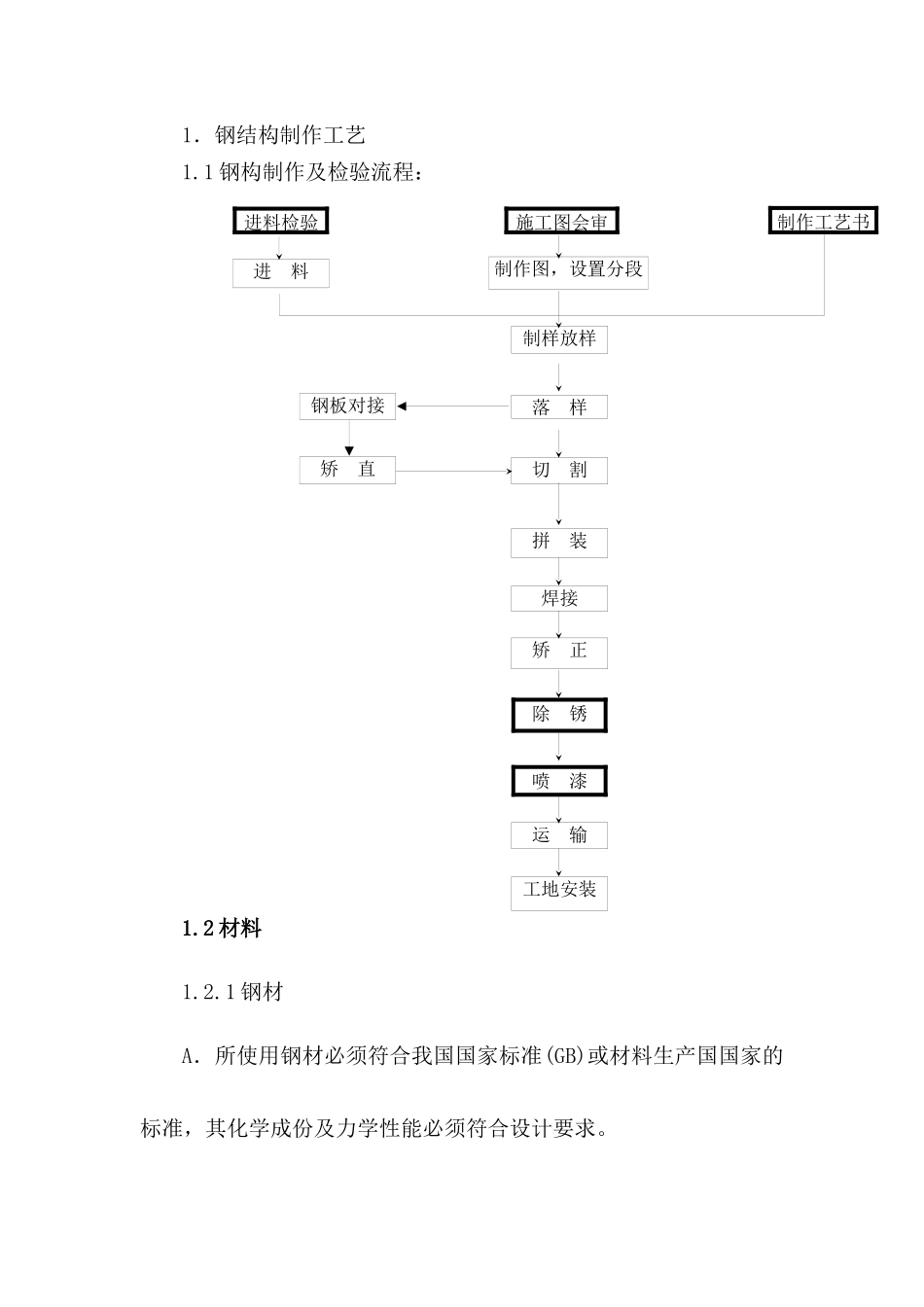

1．钢结构制作工艺1.1钢构制作及检验流程：1.2材料1.2.1钢材A．所使用钢材必须符合我国国家标准(GB)或材料生产国国家的标准，其化学成份及力学性能必须符合设计要求。进料检验施工图会审制作工艺书进料制作图，设置分段落样制样放样钢板对接矫直切割拼装焊接除锈喷漆运输工地安装矫正B．使用的钢材须均为新制品，不得有裂痕、分层、锈蚀等。C．钢材检查（1）根据设计说明书及设计图，核对厂商提供的质保书并检测其外观和尺寸是否符合规定值，并记录于检验记录表。（2）厚钢板必须依规定作UT检测，检查是否有不符合规定的夹层存在。（3）必要时钢材须送国家认可的机构作材质试验，主要进行拉伸试验测定其强度，并可视业主需要可作弯曲试验、冲击试验、化学成份分析等。D．钢材管理（1）本工程钢材不可与其它工程用料混合堆置。（2）钢材的堆置不可有产生变形或倒塌。（3）钢材不可沾上油污、尘垢或易生锈的物品。（4）钢材底部须加垫材，不得直接放在地上以免受潮或受污。（5）搬运时应使用适当的吊夹具，避免钢材受损。1.2.2焊材A．焊材的检验须核对其质保书是否与实物一致，其各项指标是否符合国家标准等。B．焊材的保存不可置于潮湿的地方，应置于有遮盖有防潮设施的场所。1.2.3涂料A．钢结构常用涂料如下表。钢构件施工完成后在钢构件表面刷防腐防火漆各两边。B．涂料管理：（1）涂装油漆规范应于设计前详细提到，并注明施工作业的相关规定，以供施工者作业。（2）涂装喷漆时应使用无气喷涂法施工，补漆可用手工刷涂施工。（3）涂料材料入库前，应依规定抽样检验，并记录于检验记录表以备查。（4）涂料入库应作适当的保存，注意防火、防爆。（5）施工规范规定不作涂装的部分应彻底执行，不得油漆。1.3加工工艺：钢结构梁柱，桁架的制作应根据施工图，安装条件合理分段并编制制作方案。钢结构的制作分类内容应包括制作概况、技术要求、技术方案、检验方法、平面布置、资源进度计划等。1.3.1放样与落样A、放样即依据施工详图，画出各构件的实际尺寸、形状，部份较复杂的构件必须经过展开，做成样板、样带，作为落样、切割、组合之用。B、常用的放样工具有：钢卷尺、直尺、角度尺、直角尺、焦线、石笔、样冲、剪刀，各量测工具必须与标准尺比对合格后方可用于放样，从而保证制作精度。C、样板材质：选用彩色钢板（PVC板）或镀锌板，保证制作精度不易变形。D、样板保存：注意防止日晒、雨淋、模糊不清。E、放样检查：(1)校对基本尺寸。(2)检查制作上或设计上是否有问题：a、构件上螺栓连接时有无障碍，螺栓孔位置是否符合设计要求；b、各构件组合有无障碍；c、焊接作业进行时有无障碍及电焊切割预留量是否足够；d、工作顺序模拟是否有障碍；e、构件运输有无障碍；f、现场高强螺栓与焊接作业之间有无障碍；g、特殊构件工地现场组合是否可行。F、落样注意事项：(1)落样时依全尺寸放样的样板（考虑切割余量及焊接收缩量）。(2)每一单片材作适当取材安排，使钢板余料减少至最低程度，一般为小于4.5%。(3)大构件优先取材落样，小构件则尽量利用大构件所剩的空间落样。(4)取材应考虑应力作用方向与钢板轧制方向一致。(5)落样时特别注意材料是否平直，表面是否有伤痕。(6)较简单的构件，放样与落样可同时进行。(7)现场放样的地面须保持平整、干燥、坚实。(8)划线完成应尽快进行钻孔或裁剪，以免日晒雨淋后样线模糊不清。1.3.2裁切A、构件裁切方式分类：裁切方法裁切工具构件类型机械切断法剪床、锯床、砂轮机、角铁切断机薄钢板（厚度不得超过12mm）型钢类（角钢、槽钢…）火焰切割法多火嘴门式切割机半自动切割机手工切割机中厚钢板多火嘴门型切割机示意图预热氧切割氧乙炔654321B、火焰切割注意事项：(1)切割速度应适当，正确的切割断面如下图所示：(2)切割后允许有粗状熔渣成点状附着，但容易剥离且不留痕迹。(3)切断面伤痕或过于粗糙必须用砂轮机研磨。(4)切断面有缺陷发生时，必须补焊后用砂轮机研磨平整、光滑。(5)切割完成后，必须铲除熔渣，并用角磨机去除毛边。(6)在切割圆角部位必须用角磨机磨成弧线。(7)切割完成的板料须分类堆放整齐并按规定标识。C、剪切(1)剪板机工作示意图...
