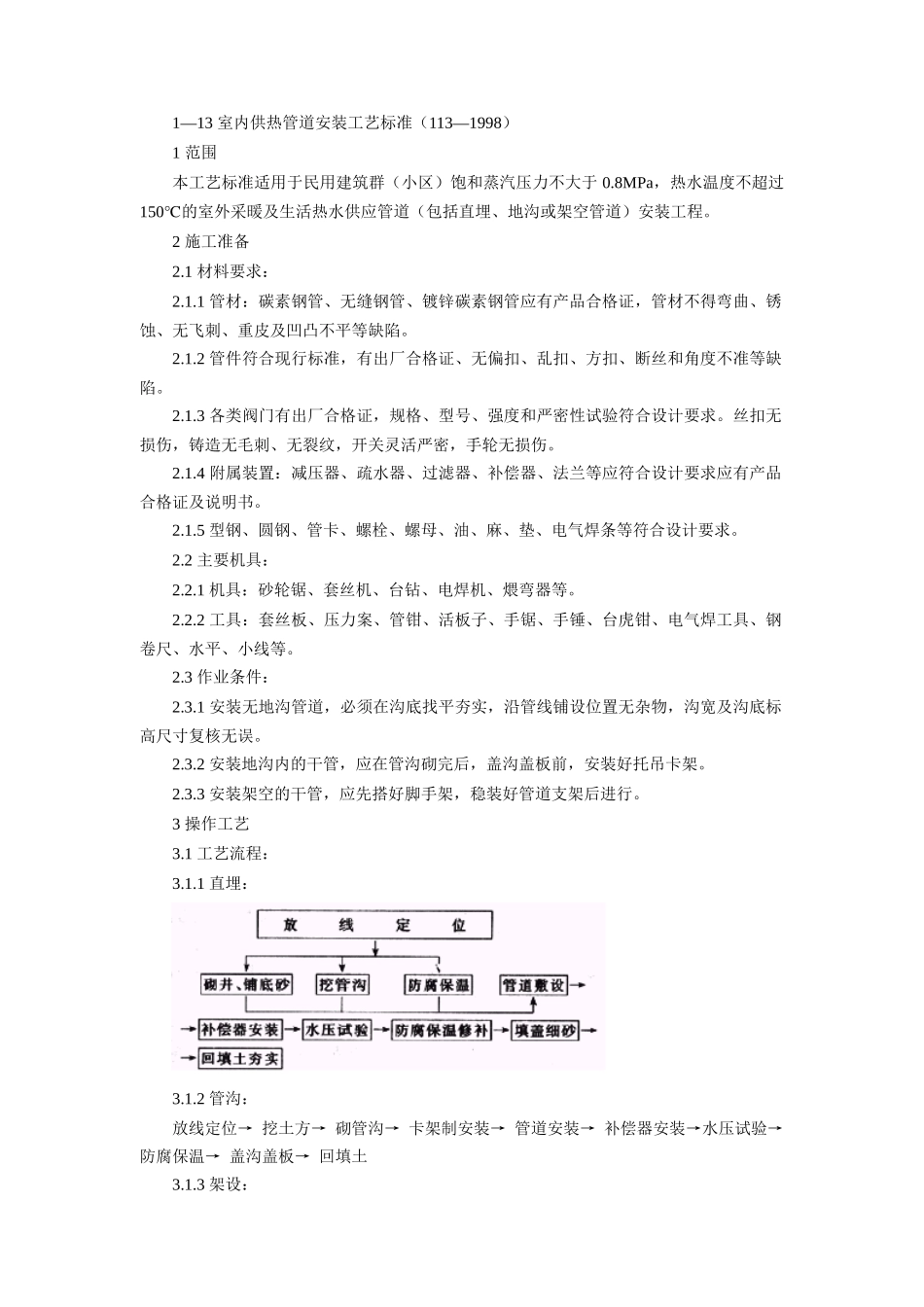

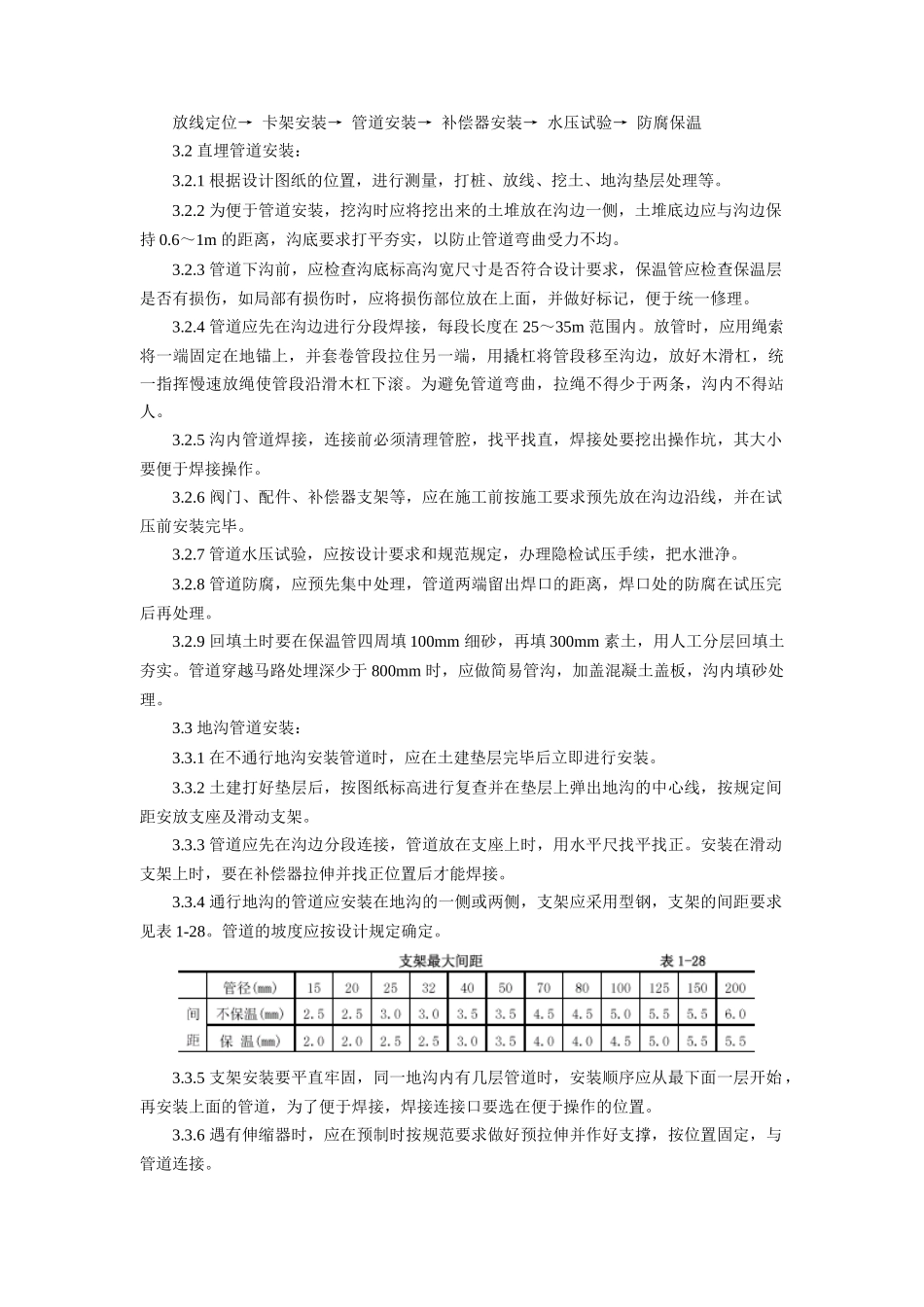

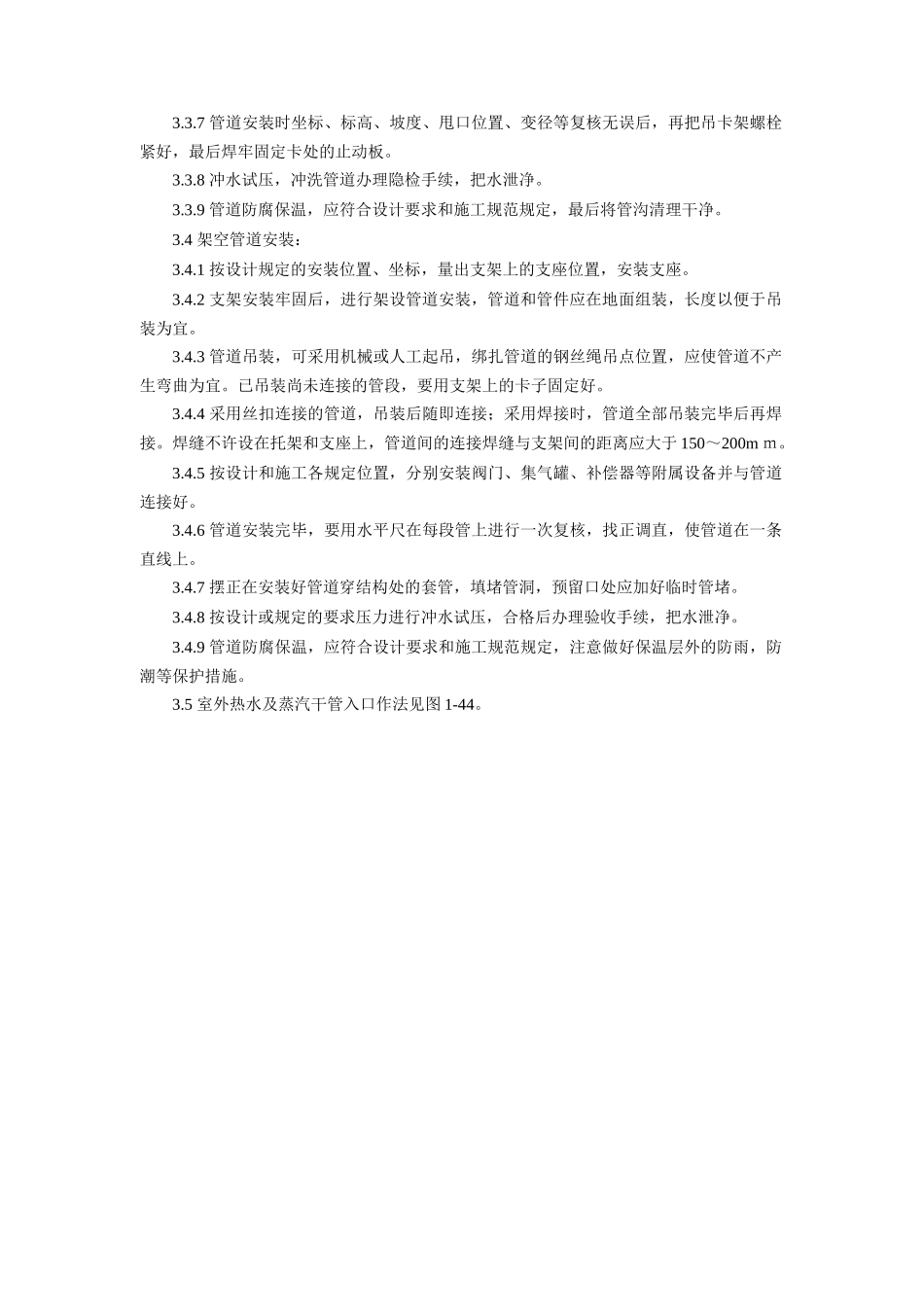

1—13室内供热管道安装工艺标准（113—1998）1范围本工艺标准适用于民用建筑群（小区）饱和蒸汽压力不大于0.8MPa，热水温度不超过150℃的室外采暖及生活热水供应管道（包括直埋、地沟或架空管道）安装工程。2施工准备2.1材料要求：2.1.1管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。2.1.2管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。2.1.3各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。2.1.4附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。2.1.5型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。2.2主要机具：2.2.1机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。2.2.2工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。2.3作业条件：2.3.1安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。2.3.2安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。2.3.3安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。3操作工艺3.1工艺流程：3.1.1直埋：3.1.2管沟：放线定位→挖土方→砌管沟→卡架制安装→管道安装→补偿器安装→水压试验→防腐保温→盖沟盖板→回填土3.1.3架设：放线定位→卡架安装→管道安装→补偿器安装→水压试验→防腐保温3.2直埋管道安装：3.2.1根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。3.2.2为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持0.6～1m的距离，沟底要求打平夯实，以防止管道弯曲受力不均。3.2.3管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。3.2.4管道应先在沟边进行分段焊接，每段长度在25～35m范围内。放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端，用撬杠将管段移至沟边，放好木滑杠，统一指挥慢速放绳使管段沿滑木杠下滚。为避免管道弯曲，拉绳不得少于两条，沟内不得站人。3.2.5沟内管道焊接，连接前必须清理管腔，找平找直，焊接处要挖出操作坑，其大小要便于焊接操作。3.2.6阀门、配件、补偿器支架等，应在施工前按施工要求预先放在沟边沿线，并在试压前安装完毕。3.2.7管道水压试验，应按设计要求和规范规定，办理隐检试压手续，把水泄净。3.2.8管道防腐，应预先集中处理，管道两端留出焊口的距离，焊口处的防腐在试压完后再处理。3.2.9回填土时要在保温管四周填100mm细砂，再填300mm素土，用人工分层回填土夯实。管道穿越马路处埋深少于800mm时，应做简易管沟，加盖混凝土盖板，沟内填砂处理。3.3地沟管道安装：3.3.1在不通行地沟安装管道时，应在土建垫层完毕后立即进行安装。3.3.2土建打好垫层后，按图纸标高进行复查并在垫层上弹出地沟的中心线，按规定间距安放支座及滑动支架。3.3.3管道应先在沟边分段连接，管道放在支座上时，用水平尺找平找正。安装在滑动支架上时，要在补偿器拉伸并找正位置后才能焊接。3.3.4通行地沟的管道应安装在地沟的一侧或两侧，支架应采用型钢，支架的间距要求见表1-28。管道的坡度应按设计规定确定。3.3.5支架安装要平直牢固，同一地沟内有几层管道时，安装顺序应从最下面一层开始，再安装上面的管道，为了便于焊接，焊接连接口要选在便于操作的位置。3.3.6遇有伸缩器时，应在预制时按规范要求做好预拉伸并作好支撑，按位置固定，与管道连接。3.3.7管道安装时坐标、标高、坡度、甩口位置、变径等复核无误后，再把吊卡架螺栓紧好，最后焊牢固定卡处的止动板。3.3.8冲水试压，冲洗管道办理隐检手续，把水泄净。3.3.9管道防腐保温，应符合设计要求和施工规范规定，最后将管沟清理干净。3.4架空管道安装：3.4.1按设计规定的安装位置、坐标，量出支架上的支座位置，安装支座。3.4.2...
