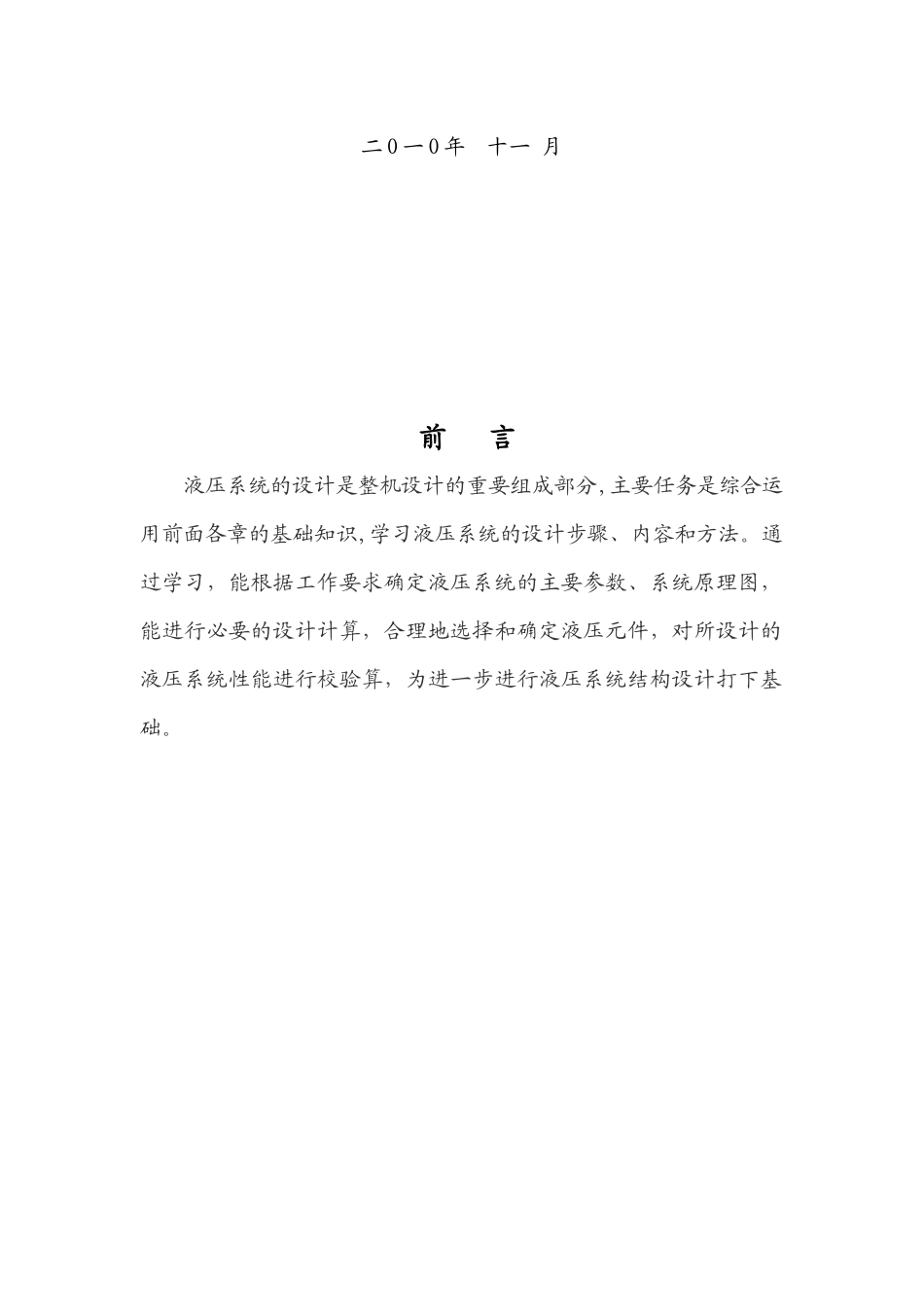

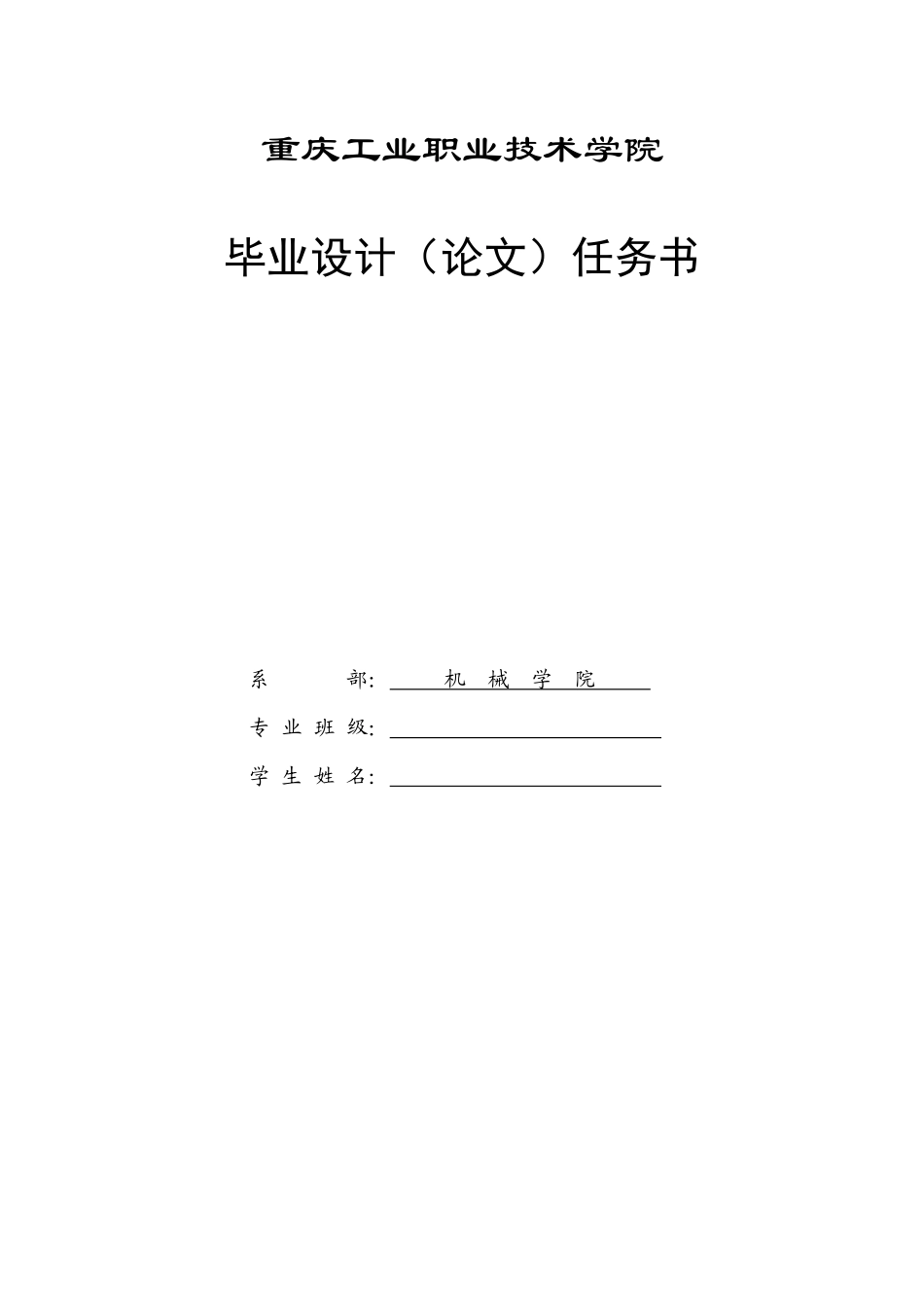

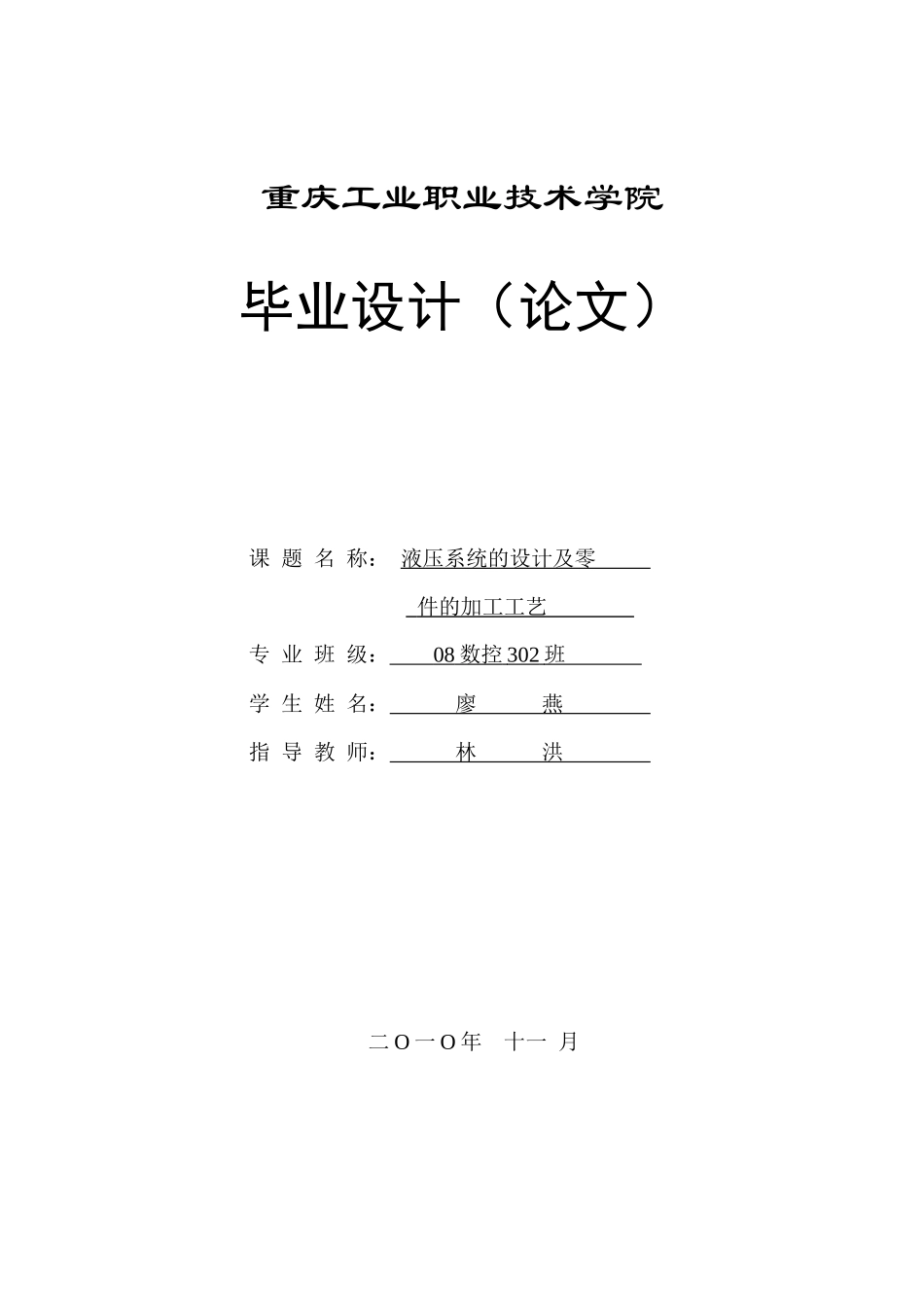

重庆工业职业技术学院毕业设计（论文）课题名称：液压系统的设计及零件的加工工艺专业班级：08数控302班学生姓名：廖燕指导教师：林洪二O一O年十一月重庆工业职业技术学院毕业设计（论文）任务书系部：机械学院专业班级：学生姓名：二O一O年十一月前言液压系统的设计是整机设计的重要组成部分,主要任务是综合运用前面各章的基础知识,学习液压系统的设计步骤、内容和方法。通过学习，能根据工作要求确定液压系统的主要参数、系统原理图，能进行必要的设计计算，合理地选择和确定液压元件，对所设计的液压系统性能进行校验算，为进一步进行液压系统结构设计打下基础。目录前言……………………………………………………………..明确设计要求进行工况分析…………………………………………确定液压系统主要参数…………………………………………拟定液压系统原理图…………………………………………计算和选择液压件…………………………………………验算液压系统性能…………………………………………结构设计及绘制零部件工作图…………………………………………绘制液压缸装配图1张…………………………………………绘制标准件以外的零件图…………………………………………对某一零件进行加工工艺分析…………………………………………对该零件编写数控加工程序…………………………………………毕业设计（论文）任务书课题名称液压系统的设计及零件的加工工艺内容及要求1、课题简介设计一专用钻床的液压系统，要求完成“快进——工进——快退——停止（卸荷）”的工作循环。有关参数如下：切削阻力20000N，运动部件自重10000N，快进行程100mm，工进行程50mm，快进、快退运动速度4m/min，工进速度50mm/min，加速、减速时间0.2t，静摩擦系数：fj=0.2，动摩擦系数：fd=0.1，液压缸机械效率：0.92、主要参考资料机械设计手册液压与气动技术，基本工作量要求毕业设计说明书是对设计进行解释与说明的书面材料，应包括理论分析和必要的计算部分，页数在40页左右（A4纸），并装订成册。说明书叙述要清楚，论证要充分，使用的公式要正确并有据可查，并按设计要求将全部内容按先后排序进行编写。1、目录2、前言：扼要说明设计题目的意义、设计体会和设计经过。3、正文(1)明确设计要求进行工况分析；(2)确定液压系统主要参数；(3)拟定液压系统原理图；(4)计算和选择液压件；(5)验算液压系统性能；(6)结构设计及绘制零部件工作图；绘制液压缸装配图1张绘制标准件以外的零件图(7)对某一零件进行加工工艺分析；（8）对该零件编写数控加工程序。4、结束语：对设计存在的优缺点及改进意见进行叙述。5、参考文献：在设计中，特别是在编写设计计算说明书及论文中，所用的参考书要写清编者姓名、书名、出版单位及日期，并标注序号。进度计划起止时间工作内容2010年11月2010年11～2011年2月2011年3月2011年月课题布置完成初稿完成设计答辩参考文献指导教师：教研室主任：系主任：正文1设计要求及工况分析1.1设计要求对液压系统的设计从以下几个方面考虑：1.1.1专用钻床的概况液压系统对应在专用钻床的概况如下：专用钻床的用途：自动为一批相同的工件钻直径为20的孔。工件材料为铸铁，材料硬度为HB220。只要将工件碓放进装料箱里，打开开关就能完成工件的自动加工。其中送料缸、钻削缸、夹紧缸能完成任务单所要求的“快进——工进——快退——停止（卸荷）过程”，这批工件结构如图一所示：图一工件结构图总体布局：Z方向一个钻削装置，X方向左右各一个送料装置，Y方向一个加紧装置。钻用钻床的主要结构、液压装置的位置和空间尺寸如图二：图二专用自动钻床结构图2）专用钻床的工艺流程此钻床的工艺流程如图所示，打开开关→左右两边送料装置同时将工件送出→送料装置原路，加紧装置加紧工件→钻削装置到位，开始钻削→加工完，钻削装置后退，加紧装置松开后退→停止。3）作业环境与条件专用钻床要求工作地面平稳，其液压系统对油温的变化比较敏感，它的工作稳定性容易受到温度变化的影响，因此不宜在温度变化很大的环境中工作。1.1.2专用钻床对液压系统提出的任务和要求1）专用钻床要求液压系统完成...
