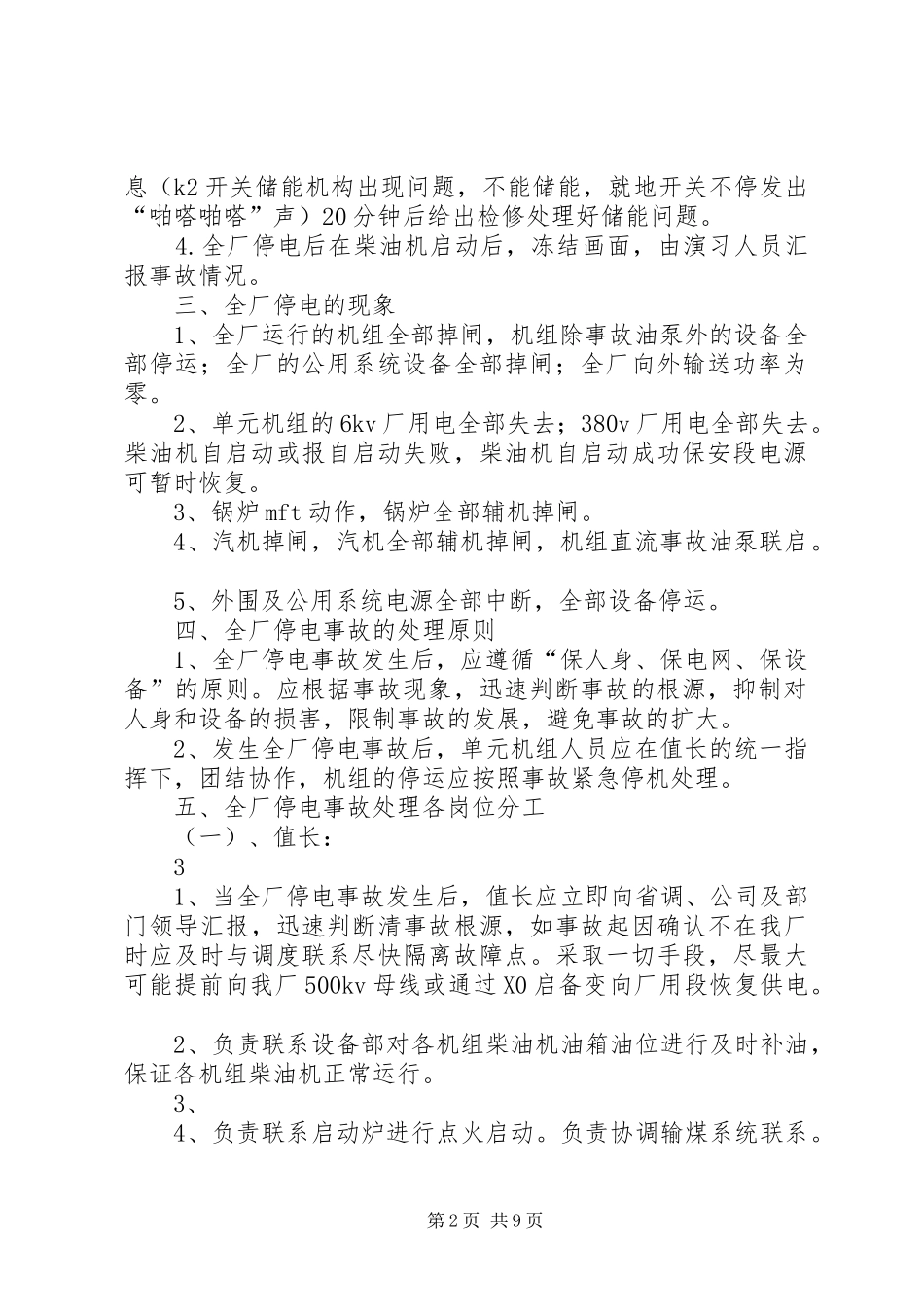

发电公司发电部反事故演习方案演习方案1一、事故前运行方式：2、X3机组运行负荷均450mw负荷运行，X1机组停备，X4机组检修。500kv第一、二、三串成串运行，500kvⅠ路、Ⅱ路运行。X0启备变检修。二、事故：1.事故一：（调入故障1方式）500kvi路对侧5062/5063线路保护误动作跳闸，造成5031、5032开关跳闸。（1）现象a）b）c）d）e）ncs报警。线路的两个开关跳闸。线路电力表、电流表指示为零。其它线路的指示仪表发生变化。线路的继电保护、自动装臵动作。（2）处理a）b）检查保护装臵动作情况。检查跳闸线路及其它设备有无异常。——待运行人员找到对应画面后，给出故障信息：（失灵启动远跳）c）d）等待调度命令操作，并根据调度命令降机组负荷。如果短时不能恢复，向省调申请断开50316刀闸，恢复500kv开关串运行。2.事故二：（10分钟后调入故障2方式）在变电站处理i路保护误动期间，由于台风来临，造成500kvii路线路靠近我厂侧永久接地，保护动作跳闸，2、X3机组跳闸，造成我公司全厂停电。2——待运行人员找到对应画面后，给出故障信息：（差动保护、零序i段、距离i段）3.事故三。全厂停电后，X2机组柴油机启动正常，保安段恢复正常。X3机组柴油机启动正常，k0/k1开关合闸正常，k2开关不能合闸。——待运行人员找到对应画面后，给出故障信第1页共9页息（k2开关储能机构出现问题，不能储能，就地开关不停发出“啪嗒啪嗒”声）20分钟后给出检修处理好储能问题。4.全厂停电后在柴油机启动后，冻结画面，由演习人员汇报事故情况。三、全厂停电的现象1、全厂运行的机组全部掉闸，机组除事故油泵外的设备全部停运；全厂的公用系统设备全部掉闸；全厂向外输送功率为零。2、单元机组的6kv厂用电全部失去；380v厂用电全部失去。柴油机自启动或报自启动失败，柴油机自启动成功保安段电源可暂时恢复。3、锅炉mft动作，锅炉全部辅机掉闸。4、汽机掉闸，汽机全部辅机掉闸，机组直流事故油泵联启。5、外围及公用系统电源全部中断，全部设备停运。四、全厂停电事故的处理原则1、全厂停电事故发生后，应遵循“保人身、保电网、保设备”的原则。应根据事故现象，迅速判断事故的根源，抑制对人身和设备的损害，限制事故的发展，避免事故的扩大。2、发生全厂停电事故后，单元机组人员应在值长的统一指挥下，团结协作，机组的停运应按照事故紧急停机处理。五、全厂停电事故处理各岗位分工（一）、值长：31、当全厂停电事故发生后，值长应立即向省调、公司及部门领导汇报，迅速判断清事故根源，如事故起因确认不在我厂时应及时与调度联系尽快隔离故障点。采取一切手段，尽最大可能提前向我厂500kv母线或通过X0启备变向厂用段恢复供电。2、负责联系设备部对各机组柴油机油箱油位进行及时补油，保证各机组柴油机正常运行。3、4、负责联系启动炉进行点火启动。负责协调输煤系统联系。第2页共9页（二）、副值长：主要负责全厂停电事故电气重要操作的监护1、全厂停电事故发生后，如为系统故障，应指挥X3机组人员迅速将500kvⅠ、Ⅱ串的所有开关全部断开，为电网向我厂送电做好前期准备工作。如为我厂内部故障引起应指挥X3机组人员与电气专业一起迅速隔离故障点，检查保护动作情况，对应掉闸而未掉闸的开关应手动切除，迅速将掉闸的开关恢复至“停运”位，为电网向我厂送电做好准备工作。2、迅速检查各机组柴油机的自启动情况，恢复保安段电源，保证直流系统正常工作，恢复ups电源、热控电源，迅速恢复交流油泵、盘车电机、密封油泵、火检冷却风机、空气预热器电机电源，恢复脱硫岛保安电源。3、电网具备向我厂送电时，应积极配合，尽快逐级恢复我厂的厂用电源。恢复厂用电源时应保证方式合理，优先保证重要负荷，在变压器容量允许的情况下尽可能多恢复设备。4、电网通过500kvⅠ路向我厂送电时，应按照线路—母线—主变、高厂变—6kv厂用各段的顺序依次恢复供电，送电前应注意复位保护动作信号，投入相应开4关的充电保护；电网通过220kv唐甘线向我厂送电时，应按照线路—X0启备变—6kv厂用各段的顺序依次恢复供电；注意应优先恢复掉闸机组的厂用电源供电。5、2、X3机组6kv厂用电失压后，通过启动柴油机供保安电...
