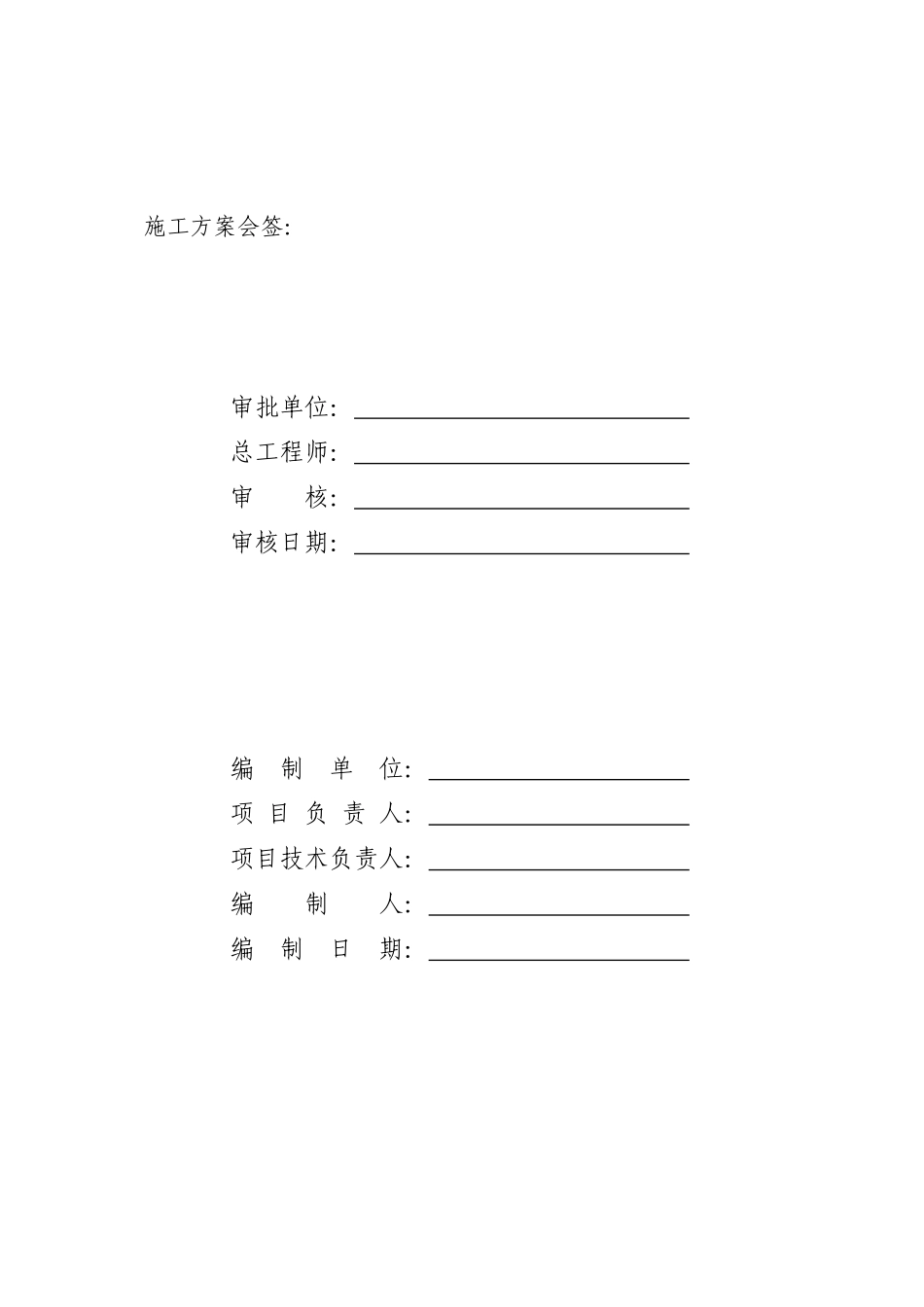

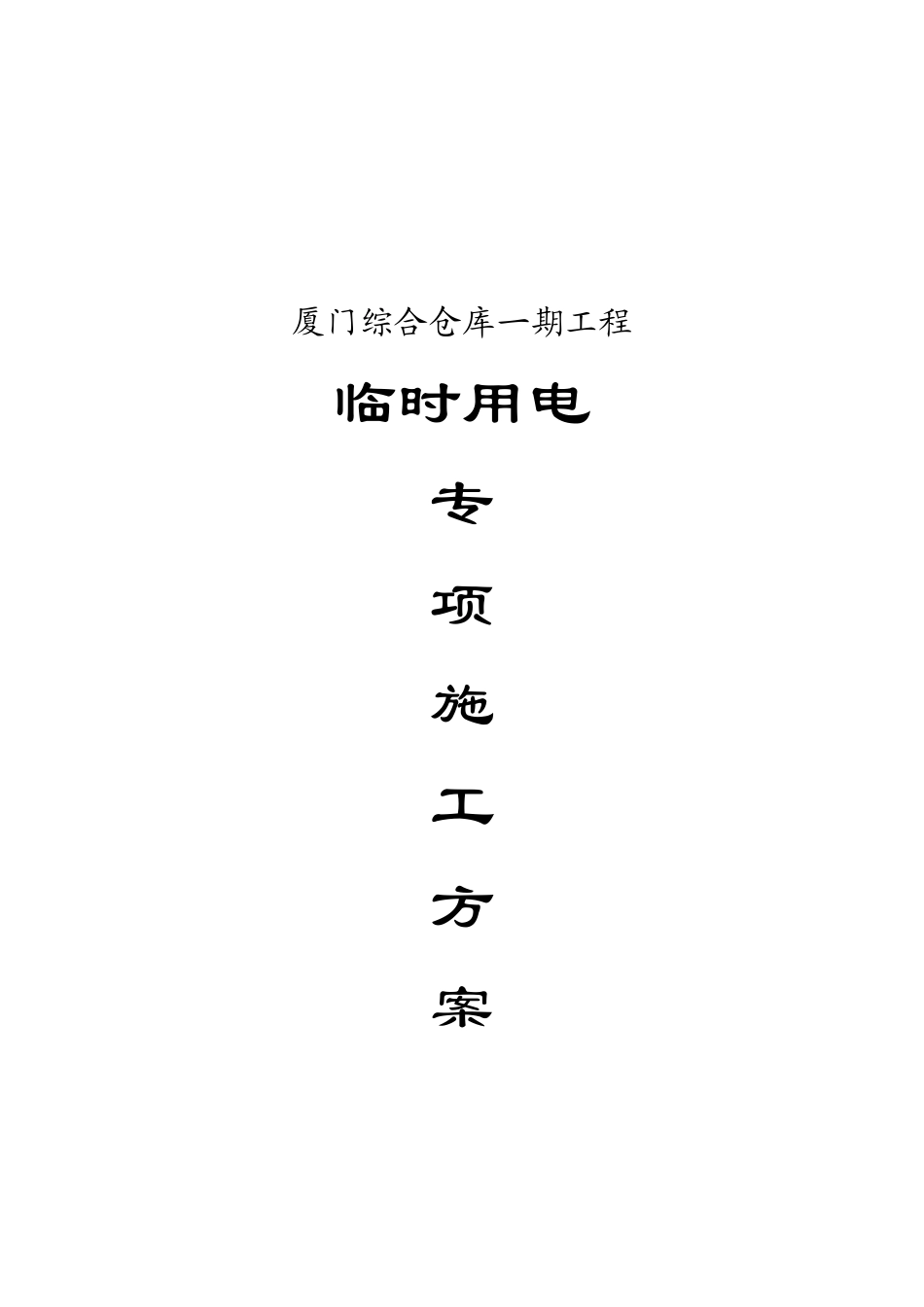

厦门综合仓库一期工程临时用电专项施工方案二○一二年二月施工方案会签:审批单位:总工程师:审核:审核日期:编制单位:项目负责人:项目技术负责人:编制人:编制日期:目录四、电气防火措施...........................................................................................9临时用电施工方案一、工程施工临时用电概况本工程位于厦门市翔安区新圩镇新圩村,总建筑面积12447.69平方米,主要建设内容为综合楼、甲、乙、丙类仓库、腐蚀品仓库、剧毒品仓库、门卫、水泵房、废水处理站、储罐组等及室外配套工程。项目预计投资约4500万元。现场用电由甲方提供,西面设有变压器一台,容量为200KVA。根据工程的实际情况设置总配电箱和1个用电回路(详见负载分布与计算),回路上设置分配电箱和开关箱(详见接线图)。各用电设备(包括塔吊、施工井架、搅拌机、钢筋机械、电焊机等)的金属外壳、配电箱等必须保护接零或重复接地。所有电器设备必须实行“一机一闸一锁”制,设置三级漏电保护器。塔吊、井架接防雷引下线,并必须满足实测接地电阻R不大于4Ω的要求。各配电箱的干线采用“三相五线”制,绝缘铜芯电缆线采用埋地敷设,引到各楼层的供电干线通过弱电竖井架设。根据施工现场情况,各种设备、机具实际用电总功率为502KVA。现场采用分配电箱2个,开关箱若干个。各电气设备接零接地采用TN-S系统方式,防雷按国家相关技术规范措施实施。电源引至总箱后采用一条动力线路埋置施工区域引至用电分箱上,再由各分箱引至各设备动力箱上和照明箱上,在总配电箱上分别由总闸控制。场区照明:由于工程占地面积较小、在结构施工阶段,采用DDG-3.5镝灯,安设在塔吊顶部(塔吊设置1盏镝灯)。装修阶段室内照明采用碘钨灯采光,其数量根据工作面配置。办公用电:办公、仓库照明线路按室内架线规范,采用单向三线制,工棚采用PVC套管敷设,生活照明功率限制40W,其它电器实行功率限制供给。工程施工临时用电概况工程名称厦门综合仓库一期工程结构框架结构建筑面积40046m2外型尺寸28.3×43.2m层数1层房屋高度18.25m各分部工程施工配备电器设备工程分部电气设备名称台数单台功率合计功率结构与装混凝土搅拌机110KW10KW修砂浆搅拌机42KW8KW插入式振动器101.1KW11KW平板振动器21.1KW2.2KW圆盘锯21.5KW3KW离心高压泵17.5KW7.5KW钢筋调直机17.5KW7.5KW钢筋成型机15.5KW5.5KW钢筋切断机12.2KW2.2KW交流电焊机121KVA21KVA钢筋对焊机1台1100KVA100KVA电渣压力焊机221KW42KW冲孔桩机153KVA53KVA其它17.5KW7.5KW设备总台数电动机25台总功率117.4KVA电焊机4台163KVA备注:现场临时用电勘探记录表施工地点厦门综合仓库一期工程施工现场永久性电源与施工现场资料距离距离待建工程为5m方位现场东北面电压380V/220V相线数三相五线制输出功率200KVA杆距无障碍物无是否增容不需要记录说明:现场回路采用聚氯乙烯绝缘铜芯电缆主线,采用埋地敷设,符合JGJ46-2005安全规范。分支线路(设备线)的导线截面见计算书。线路末端设有重复接地。二、用电设备负荷计算根据《施工现场临时用电安全技术规范》对整个施工现场的临时布置和临时用电使用进行科学化、规范化的管理。利用需要系数法计算现场各个供电回路的计算负载,然后确定变压器的总容量。2.1总配电量计算:根据现场用电设备情况,计算总用电量为:P=1.05×(K1ΣP1÷cosφ+K2ΣP2)×1.10=1.05×(0.5×117.4/0.78+0.6×163)×1.10=200KW式中:P——供电设备总需要容量(KVA);P1——电动机额定功率(KW);P2——电焊机额定容量(KVA);cosφ——电动机的平均功率因数(在施工现场最高为0.75~0.78,一般为0.65~0.75);K1、K2——需要系数,参见施工手册表3-57。2.2工地临时用电总电源选择:Ⅰ=200×0.6×1000/(1.732×380×0.75)=243A则总电源可选择一个250A,380/220V的配电盘。主电缆为70mm2铜芯橡皮线,分别引至各分箱上。考虑用电高峰用电和机械同时使用率,同时由于现场采用200KVA箱式变压器作为外接电源,为不影响工地施工,现场再备发电机(100KVA)1台,以满足用电要求。2.3负荷分配:根据现场情况作为1个回路,均采用埋地电缆座供电线路...
