一、编制依据1、设计单位2007年1月16日提供的施工图
2、国家建筑标准设计图集04J008
3、有关国家现行施工规范、验收规范
4、《建筑施工手册》第四版
5、建设单位提供的工程地质勘察资料
6、建设单位提出的施工要求
二、工程概况1、该挡土墙为3#楼车库外挡土墙,平面布置图按结构施工图GS-更01,设计选国家建筑标准设计图集04J008-1第75页HJB11和HJB2~HJB7衡重式挡土墙,挡墙顶标高为241
00m,平面布置成L型,总长度约86
挡土墙各部位尺寸分别为:H、11
0m;h1、4
4m;h2、6
6m;hj、850mm;hn、400mm;bt、1850mm;bj、530mm;Bd、3960;m2、0
50;n、0
衡重式挡土墙示意图2、该挡土墙为工程环境配套后续设计施工工程,前期3#楼及车库平基土石方工程施工完成后设计施工,因此须先进行挡墙部分平基土石方工程的施工
3、建设单位对该挡土墙的施工要求:(1)、挡土墙土石方采用光面爆破、单面支模,挡土墙墙体材料为C15毛石混凝土,沿槽浇灌
(2)、挡土墙变形缝采用40mm厚的泡漠板嵌填
(3)、基础不采用扩展基础,基槽表面采取人工摊座
(4)、泄水孔采用管径为110mm、壁厚为4mm的PVC管,泄水孔后方作面积为1
00m2的卵石(或碎石)反滤包
(5)、沿挡墙纵向每18m长设一道变形缝
4、该工程为附属建设施工工程,现场现有施工机械设备、组织管理、劳动力、材料等均能满足该工程的施工要求,本方案中该部分的内容见总体施工组织设计,因此只针对挡土墙的施工技术措施进行阐述
施工方法也按总体施工组织设计执行
三、施工准备1、平面控制和放线根据3#楼工程定位放线控制点和挡墙平面布置图进行定位放线

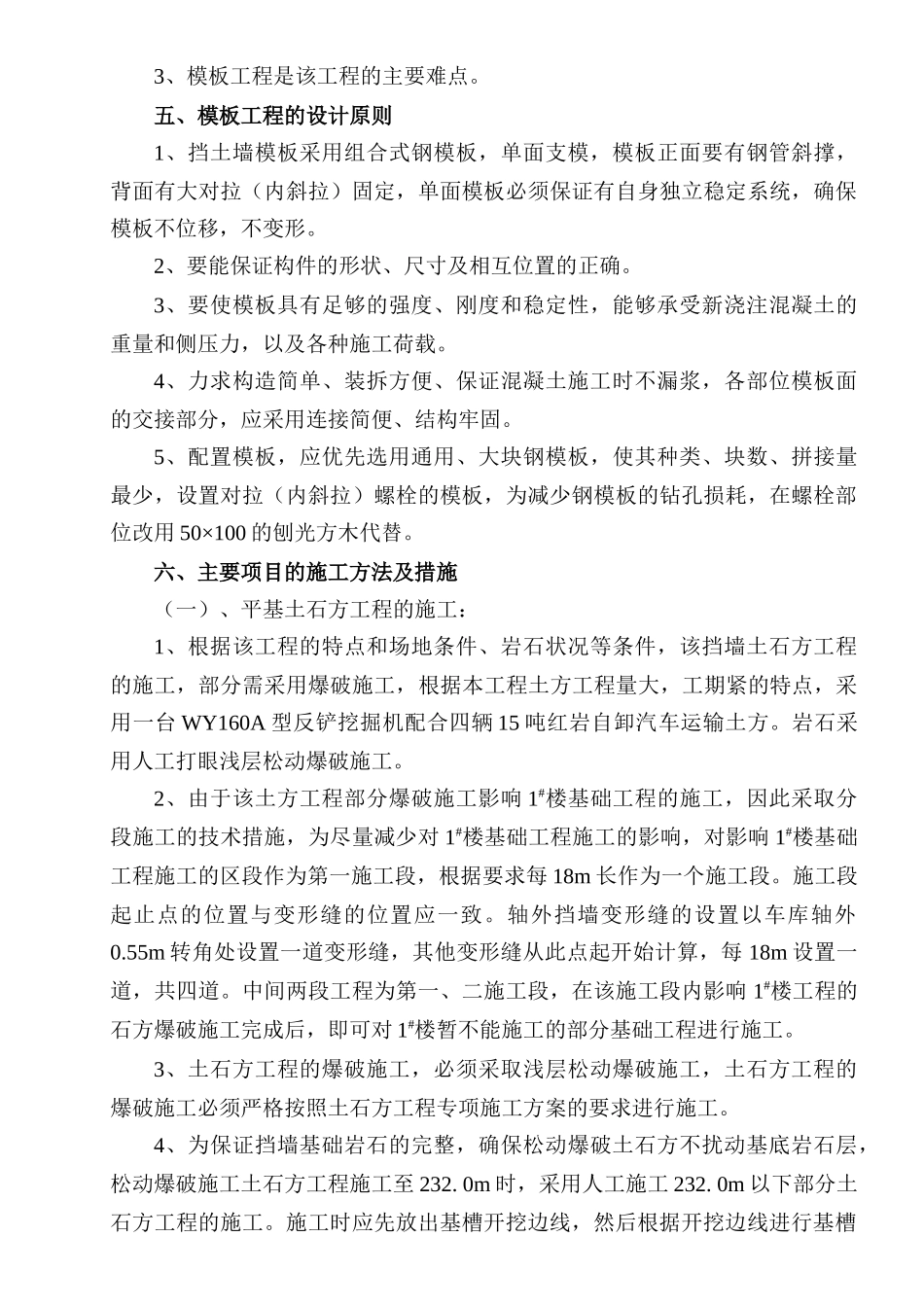

先放出挡墙基础内边线,然后根据挡墙底面宽度、平基地貌标高,计算出平基土石方顶面开挖线的位置,放出开挖边线以及光
