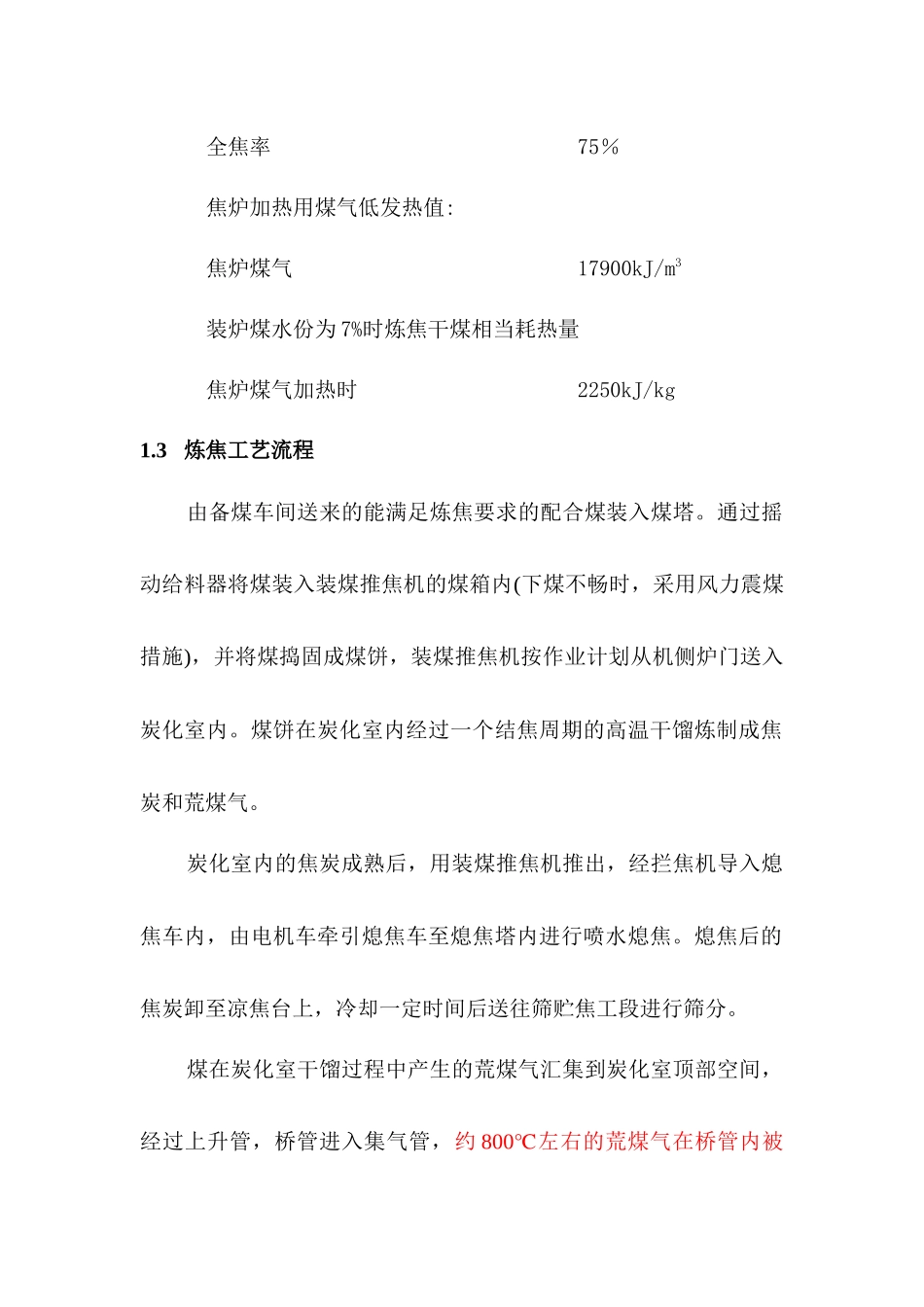

1.炼焦车间1.1概述本工程炼焦车间采用4×55孔JNDK55-05型5.5m单热式捣固焦炉。单U形集气管（设在焦侧）,双吸气管。两个2×55孔炉组布置在一条中心线上。在每个炉组机侧设一个双曲线斗槽的煤塔。装煤除尘采用双U形导烟管的装煤导烟车（CGT车），将装煤烟尘导到n+2和n-1炭化室。出焦除尘设地面站，采用皮带小车式除尘拦焦机。每2×55孔焦炉配一套新型湿法熄焦系统和预留一套干熄焦装置位置。1.2炼焦基本工艺参数炭化室孔数4×55孔每孔炭化室装煤量(干)40.6t焦炉周转时间25.5h焦炉年工作日数365d焦炉紧张操作系数1.07装炉煤水分10％煤气产率330m3/t干煤全焦率75％焦炉加热用煤气低发热值:焦炉煤气17900kJ/m3装炉煤水份为7%时炼焦干煤相当耗热量焦炉煤气加热时2250kJ/kg1.3炼焦工艺流程由备煤车间送来的能满足炼焦要求的配合煤装入煤塔。通过摇动给料器将煤装入装煤推焦机的煤箱内(下煤不畅时，采用风力震煤措施)，并将煤捣固成煤饼，装煤推焦机按作业计划从机侧炉门送入炭化室内。煤饼在炭化室内经过一个结焦周期的高温干馏炼制成焦炭和荒煤气。炭化室内的焦炭成熟后，用装煤推焦机推出，经拦焦机导入熄焦车内，由电机车牵引熄焦车至熄焦塔内进行喷水熄焦。熄焦后的焦炭卸至凉焦台上，冷却一定时间后送往筛贮焦工段进行筛分。煤在炭化室干馏过程中产生的荒煤气汇集到炭化室顶部空间，经过上升管，桥管进入集气管，约800℃左右的荒煤气在桥管内被氨水喷洒冷却至85℃左右。荒煤气中的焦油等同时被冷凝下来。煤气和冷凝下来的焦油同氨水一起经吸煤气管道送入煤气净化车间。焦炉加热用的焦炉煤气，由外部管道架空引入。分别进入每座焦炉的焦炉煤气经预热器预热至45℃左右送入地下室，通过下喷管把煤气送入燃烧室立火道与从废气开闭器进入的空气汇合燃烧。燃烧后的废气通过立火道顶部跨越孔进入下降气流的立火道，再经过蓄热室，由格子砖把废气的部分显热回收后经过小烟道、废气交换开闭器、分烟道、总烟道、烟囱，排入大气。上升气流的煤气和空气与下降气流的废气由交换传动装置定时进行换向。1.4炼焦车间布置新建两组2×55孔JNDK55-05型大型捣固焦炉组成两个炉组（即由1，2号和3，4号分别组成）布置在一条中心线上。在每个炉组机侧设一个双曲线斗槽的煤塔。煤塔端部设捣固机检修站。在1，2号焦炉和3，4号焦炉之间分别设炉间台并在2，3号焦炉之间设大间台。焦炉端部设炉端台，两侧设机焦侧操作台。煤塔间台主要布置煤气管道、休息室、办公室、配电室、交换机室和集控室等。炉端台顶层设炉顶工人休息室和5t旋转起重机，中间层设推焦杆托煤板更换站和炉门修理站，底层设工具间。每两座焦炉共用一个高度120m的烟囱，布置在焦炉的焦侧，在1号、4号炉端台外分别设一套新型湿法熄焦系统,，在大间台焦侧区域预留2×140t/h干熄焦装置。在1、4号炉端台外预留迁车台位置。1.5焦炉炉体2.5.1焦炉炉体的主要尺寸见附表12.5.2焦炉炉体结构及特点a)JNDK55-05F型捣固焦炉为双联火道,废气循环,宽炭化室,焦炉煤气下喷的复热式焦炉,是在总结焦炉多年生产经验的基础上新设计的炉型,此焦炉具有使用原料范围宽,多配入高挥发分弱粘结性煤,生产优质高炉用焦的优点.它在结构上作了许多改进,使焦炉炉体坚固严密,加热均匀,焦炉的操作环境和劳动条件得到了较大改善。b)炉顶导烟孔和上升管孔砌体，用带有沟舌的大块异型砖砌筑，保证了砌体的整体性，炉顶更加严密，减少了荒煤气的窜漏，防止横拉条的烧损。c)在炉顶区采用强度大，隔热效率高的漂珠砖和高强隔热砖，替换原焦炉采用的红砖和硅藻土隔热砖，确保炉顶表面层平整、严密，降低了炉顶面温度，改善了操作环境。d)加热水平为800mm，可使焦饼上下同时成熟，并减少炉顶空间长石墨。e)该焦炉炭化室的平均宽度为554mm，属于宽炭化室。宽炭化室焦炉具有很大的优越性，不仅推焦容易、改善焦炭质量、延长焦炉寿命，而且还减少了机械磨损、减少了推焦次数，减少了污染。f)炭化室墙采用了较为先进的“宝塔”形砖，它不仅清除了炭化室与燃烧室之间的直通缝，使炉体严密，荒煤气不易窜漏；并便于炉墙剔茬维修。g)燃烧室盖顶大砖采取在一对火道内设拱顶的结构，使上面负荷归集在...
