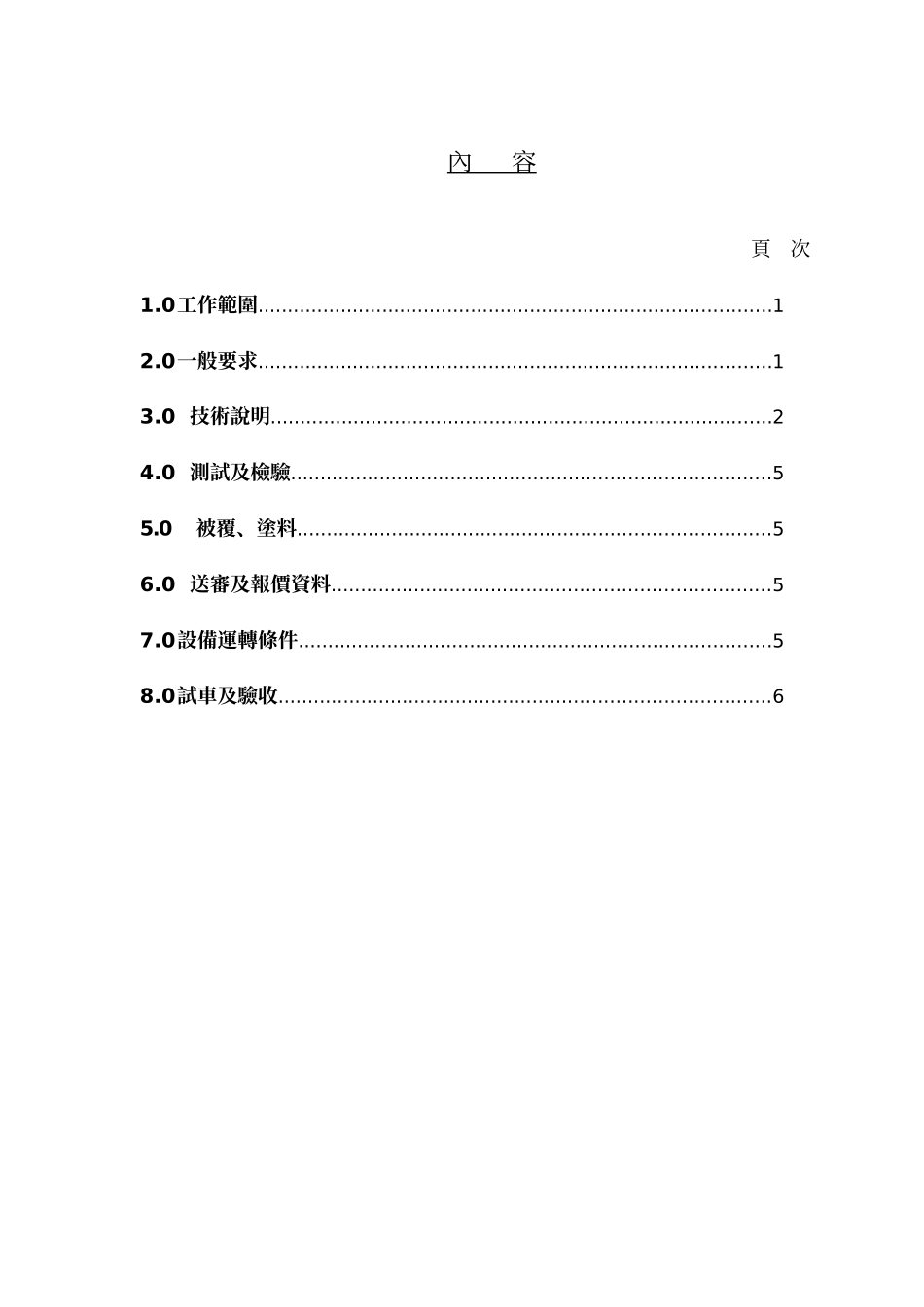

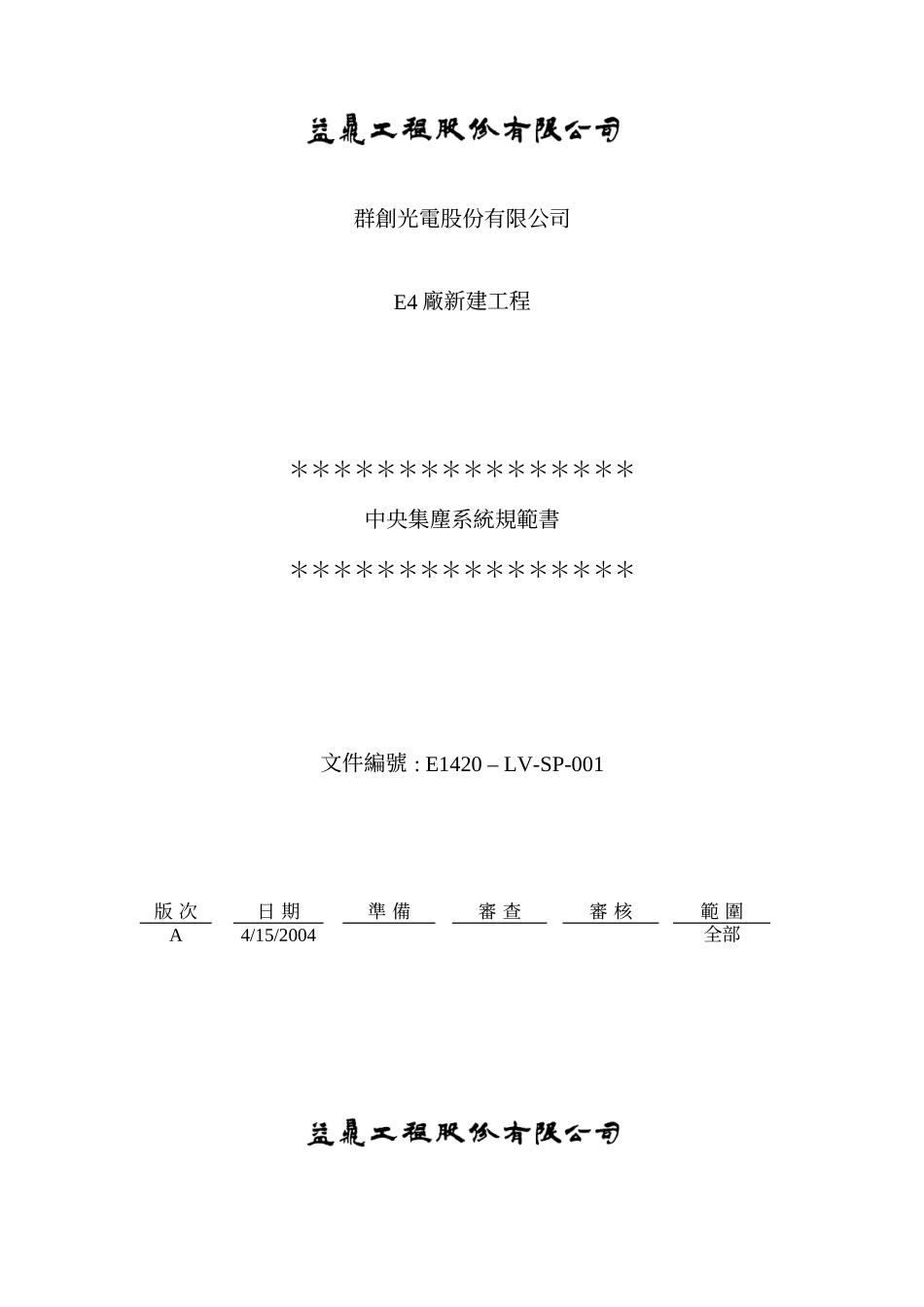

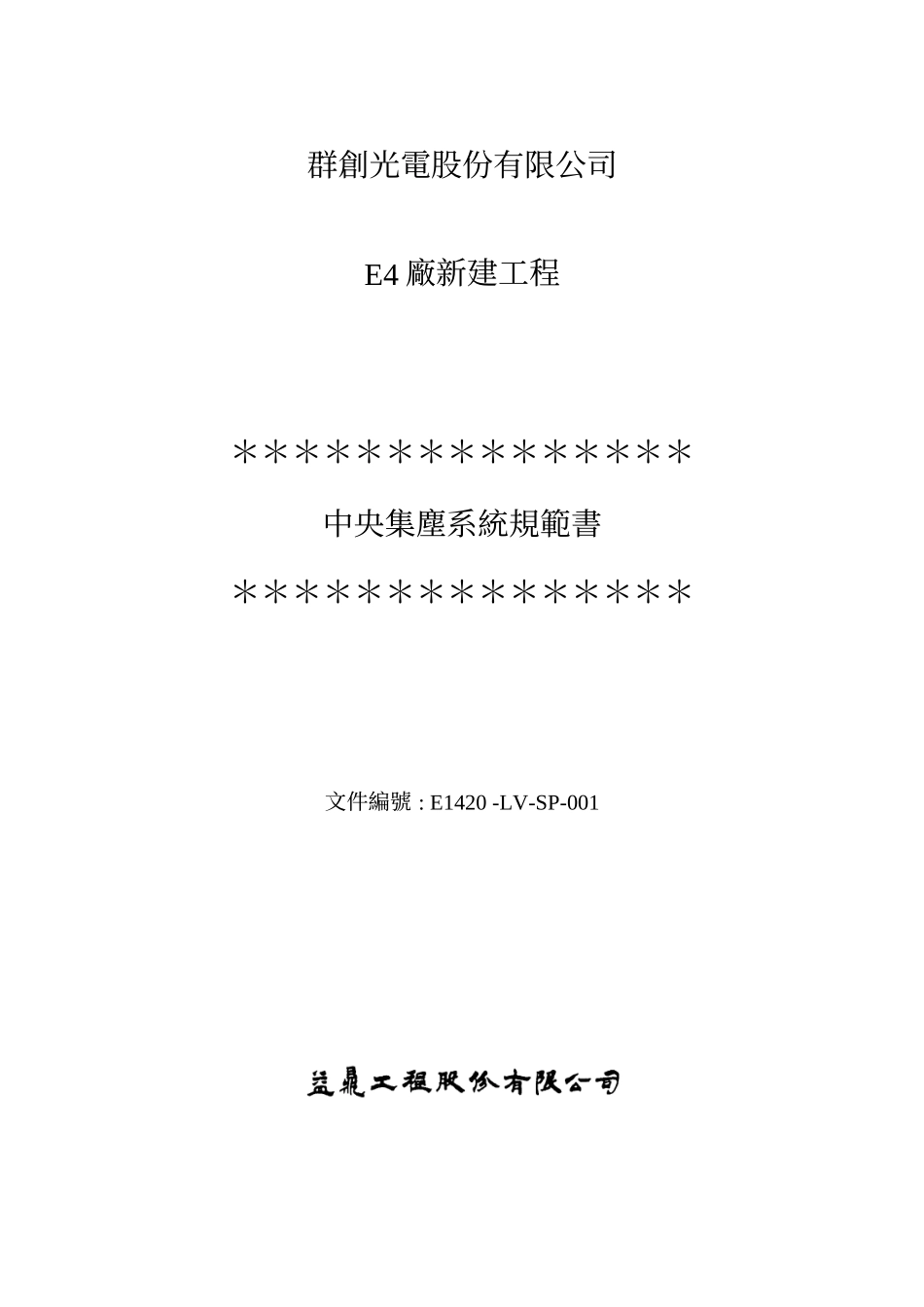

群創光電股份有限公司E4廠新建工程＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊中央集塵系統規範書＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊文件編號:E1420-LV-SP-001群創光電股份有限公司E4廠新建工程＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊中央集塵系統規範書＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊文件編號:E1420–LV-SP-001版次日期準備審查審核範圍A4/15/2004全部內容頁次1.0工作範圍.......................................................................................12.0一般要求.......................................................................................13.0技術說明.....................................................................................24.0測試及檢驗.................................................................................55.0被覆、塗料................................................................................56.0送審及報價資料..........................................................................57.0設備運轉條件................................................................................58.0試車及驗收...................................................................................61.0工作範圍1.1提供本規範所述中央集塵系統之設計﹑製造﹑檢驗﹑交貨至工地、設備安裝定位（不含管路安裝）、測試試車等項目。1.2提供控制盤，以及完成控制所需之電氣及儀控元件與接線。1.3提供試車備品及驗收合格後一年運轉所需備品。1.4提供安裝、試車及維護保養所需特種工具。1.5提供設備防震墊片及基礎螺栓。震動傳導≦10%1.7起動控制盤與電源盤間之配管配線。1.8提供設備教育訓練，時間由業主決定，內含設備之起動，控制、操作、運轉、保養、維護與其他注意事項。1.9試車時技術指導。1.10設計計算書1.pipingheadloss2.elbow&valveheadloss3.equipmentheadloss(ex.cyclone,bagfilter..)4.runningfunctionspec5.pipingdesignlayout2.0一般要求2.1廠商應保証所提供之設備與零件皆為全新品，廠商得標後須提供詳細外型尺寸圖與安裝、維修、保養、說明書。2.2除特別指定項目外，保固期限為整廠驗收合格次日起3年為限。在此保固期限中，如因製造、設計不良原因之故障或損壞均由得標廠商負責無償修換之。該修復部份之保固期限由修換完成時間重新起算。2.3廠家設備若無法於測試時達到本規範之性能要求，則廠家必須負起全部的改善工作，為期15天。如無法改善且評估為不合用，業主將予以退貨，且廠家應無條件提供符合本規範之新設備，並負責賠償業主之損失。2.4承包商在運送製品至現場時，應在工廠封箱保護，封箱應附滑撬及吊耳以防設備損壞。2.5製品應儲存於清潔乾燥的地方，並避免因天氣或施工所造成的損害，裝卸製品時應小心，以免造成元件、箱體及表面之損壞。設備連介面需加封蓋。2.6.管路配置轉折處皆須使用大月彎,管路之SUB-MAIN管需高於MAIN管高程且禁止上下曲折以免造成灰塵或玻璃碎屑阻塞管路3.0技術說明每一低真空系統應包含下列各主要元件：a.多段離心式，流率420SCFM(6人同時使用=70SCFM*6),真空度8.4”Hg(請提出計算書確認真空度實際需求;designbase:閥入口真空度>-2”Hg,風速>3000FPM)馬達直接驅動真空製造機1組。b.離心式分離器：1組c.濾袋式粉塵分離器：1組d.電子式旁通控制系統：1組（包含2”電動球閥、控制盤及消音器）e.消音器(主機出口消音器)f.控制盤g.清潔工具（含連結器、37.5英尺長軟管、吸塵桿、硬地吸嘴、尖嘴吸嘴、扁形吸嘴及圓形吸嘴等完整配件）：5組含SUS304工具箱。Hose：1.staticprooftype（靜電防護功能）、2.lightduty、3.diameter：1-1/2”、4.withconnectedheadh.牆閥：48組(sus304)含過濾網i.LOCAL乾濕分離筒，因安全考量，若處理化學液體需使用濕式分離筒，其容積爲24gal，材質爲SS304，內有不銹鋼浮球以避免液體外泄，數量2組j.設備inlet及outlet均需提供防震接頭（rubbersleeve&clamp）3.1每組低真空系統必需包含壹具馬達驅動之真空器，壹具粉塵分離器，壹組電子模組飼風控...
