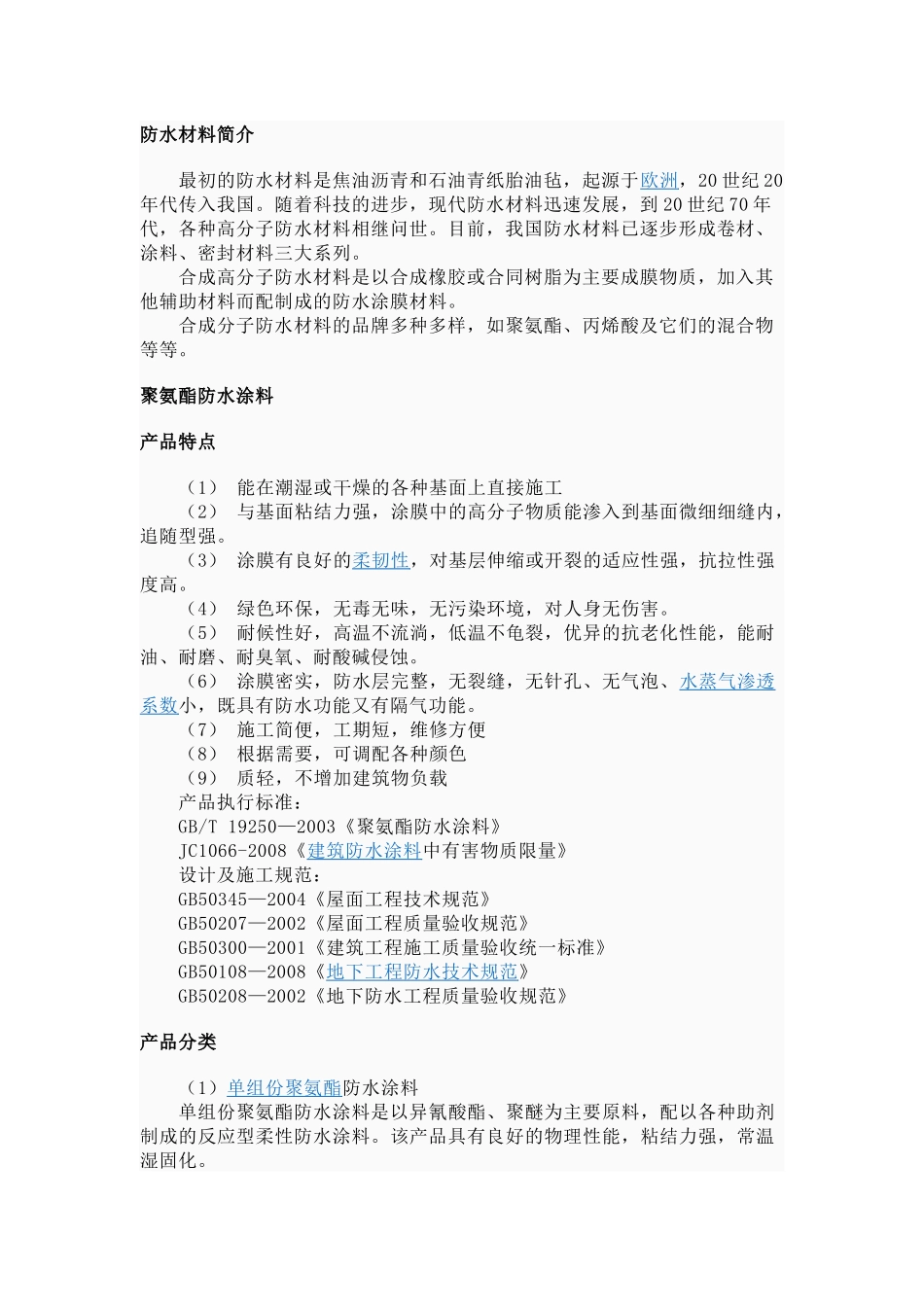

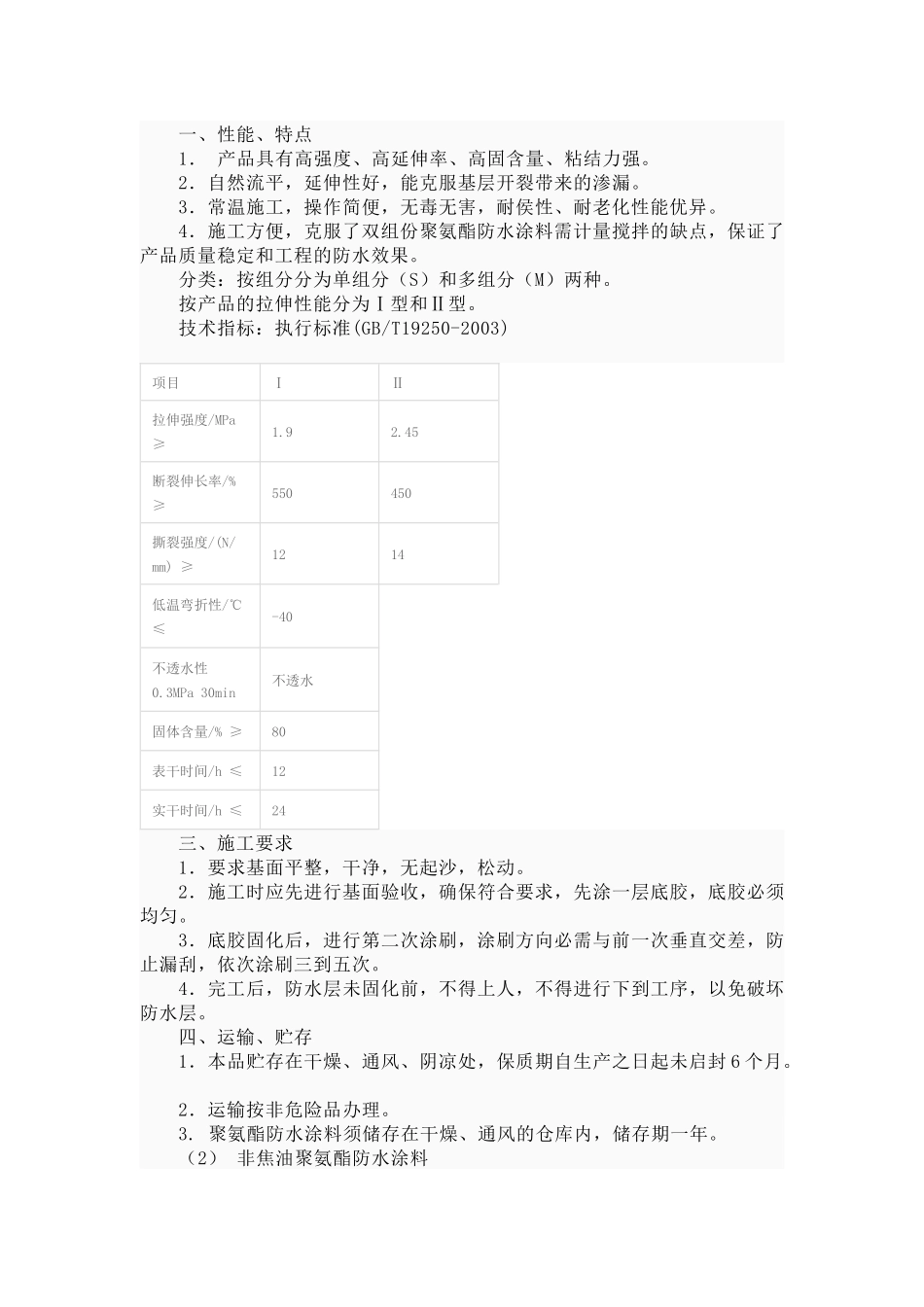

防水材料简介最初的防水材料是焦油沥青和石油青纸胎油毡，起源于欧洲，20世纪20年代传入我国。随着科技的进步，现代防水材料迅速发展，到20世纪70年代，各种高分子防水材料相继问世。目前，我国防水材料已逐步形成卷材、涂料、密封材料三大系列。合成高分子防水材料是以合成橡胶或合同树脂为主要成膜物质，加入其他辅助材料而配制成的防水涂膜材料。合成分子防水材料的品牌多种多样，如聚氨酯、丙烯酸及它们的混合物等等。聚氨酯防水涂料产品特点（1）能在潮湿或干燥的各种基面上直接施工（2）与基面粘结力强，涂膜中的高分子物质能渗入到基面微细细缝内，追随型强。（3）涂膜有良好的柔韧性，对基层伸缩或开裂的适应性强，抗拉性强度高。（4）绿色环保，无毒无味，无污染环境，对人身无伤害。（5）耐候性好，高温不流淌，低温不龟裂，优异的抗老化性能，能耐油、耐磨、耐臭氧、耐酸碱侵蚀。（6）涂膜密实，防水层完整，无裂缝，无针孔、无气泡、水蒸气渗透系数小，既具有防水功能又有隔气功能。（7）施工简便，工期短，维修方便（8）根据需要，可调配各种颜色（9）质轻，不增加建筑物负载产品执行标准：GB/T19250—2003《聚氨酯防水涂料》JC1066-2008《建筑防水涂料中有害物质限量》设计及施工规范：GB50345—2004《屋面工程技术规范》GB50207—2002《屋面工程质量验收规范》GB50300—2001《建筑工程施工质量验收统一标准》GB50108—2008《地下工程防水技术规范》GB50208—2002《地下防水工程质量验收规范》产品分类（1）单组份聚氨酯防水涂料单组份聚氨酯防水涂料是以异氰酸酯、聚醚为主要原料，配以各种助剂制成的反应型柔性防水涂料。该产品具有良好的物理性能，粘结力强，常温湿固化。一、性能、特点1．产品具有高强度、高延伸率、高固含量、粘结力强。2．自然流平，延伸性好，能克服基层开裂带来的渗漏。3．常温施工，操作简便，无毒无害，耐侯性、耐老化性能优异。4．施工方便，克服了双组份聚氨酯防水涂料需计量搅拌的缺点，保证了产品质量稳定和工程的防水效果。分类：按组分分为单组分（S）和多组分（M）两种。按产品的拉伸性能分为Ⅰ型和Ⅱ型。技术指标：执行标准(GB/T19250-2003)项目ⅠⅡ拉伸强度/MPa≥1.92.45断裂伸长率/%≥550450撕裂强度/(N/mm)≥1214低温弯折性/℃≤-40不透水性0.3MPa30min不透水固体含量/%≥80表干时间/h≤12实干时间/h≤24三、施工要求1．要求基面平整，干净，无起沙，松动。2．施工时应先进行基面验收，确保符合要求，先涂一层底胶，底胶必须均匀。3．底胶固化后，进行第二次涂刷，涂刷方向必需与前一次垂直交差，防止漏刮，依次涂刷三到五次。4．完工后，防水层未固化前，不得上人，不得进行下到工序，以免破坏防水层。四、运输、贮存1．本品贮存在干燥、通风、阴凉处，保质期自生产之日起未启封6个月。2．运输按非危险品办理。3.聚氨酯防水涂料须储存在干燥、通风的仓库内，储存期一年。（2）非焦油聚氨酯防水涂料非焦油聚氨酯防水涂料系双组份材料,采用水为扩链剂,避免了胺系扩链剂的毒性问题,固化后形成具有弹性无接缝的橡胶防水层。一、产品特点：1．常温施工，操作简便，无毒无害。2．自然流平，延伸性好，能克服基层开裂带来的渗漏。3．具有优异的耐侯、耐油、耐海水、耐腐蚀性。4．可潮湿施工(无明水),粘附力强，以缩短工期。二、用途：用于地下室、卫生间、浴室、贮水池、粮库、屋顶、外墙等防水。三、技术指标：执行标准GB/T19250-2003项目指标拉伸强度/MPa≥1.9断裂伸长率/%≥450撕裂强度/(N/mm)≥12低温弯折性/℃≤-35不透水性0.3MPa30min不透水固体含量/%≥92表干时间/h≤8实干时间/h≤24四、施工要求1．要求基面平整、干净、无起沙松动。2．将B料按比例倒入A料中,电动搅拌5分钟,一般分二至三次涂刷,用刮板涂刷,用力要均匀平稳.一般用2厘米厚的水泥沙浆作保护层,做立面保护层时,可在最后一道涂料未完全固化时在墙面撒砂,以增强粘结力.五、包装、运输、贮存：1．本品贮存在干燥、通风、阴凉处，保质期自生产之日起未启封6个月。2．运输按非危险品办理。丙烯酸酯防水涂料1、产品简介丙烯酸酯防水材料是以纯丙烯酸酯共聚物或纯丙酸酯...
