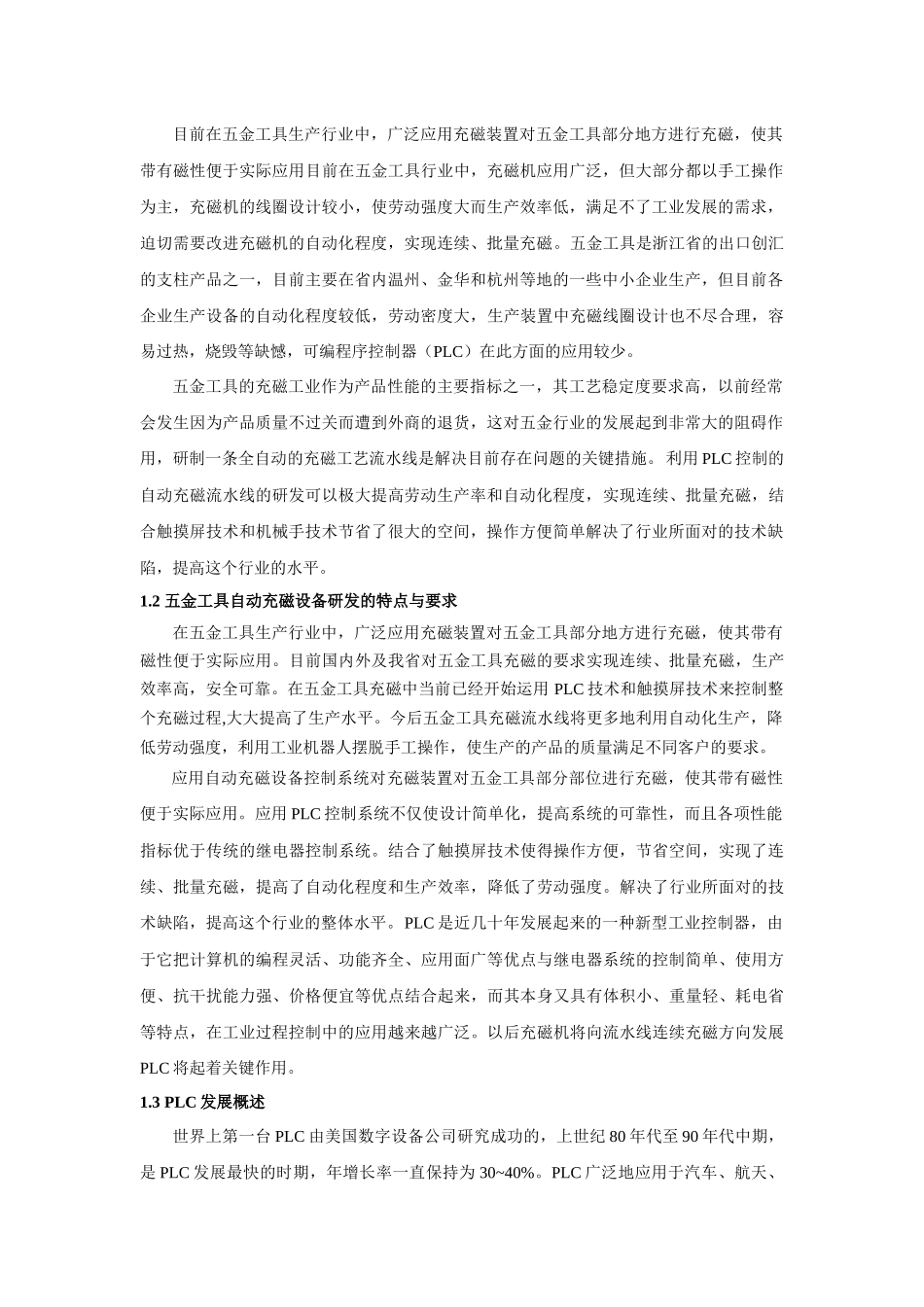

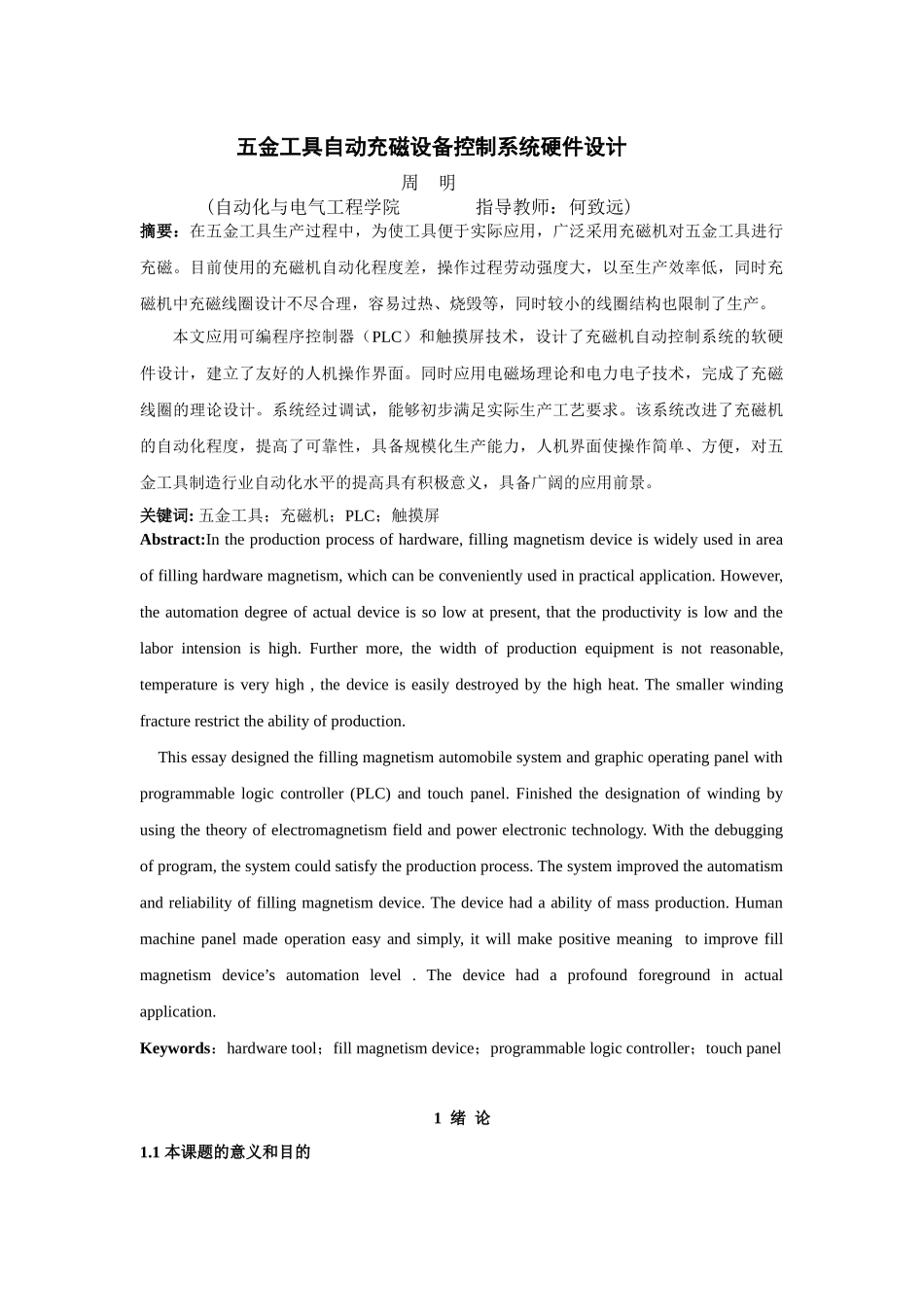

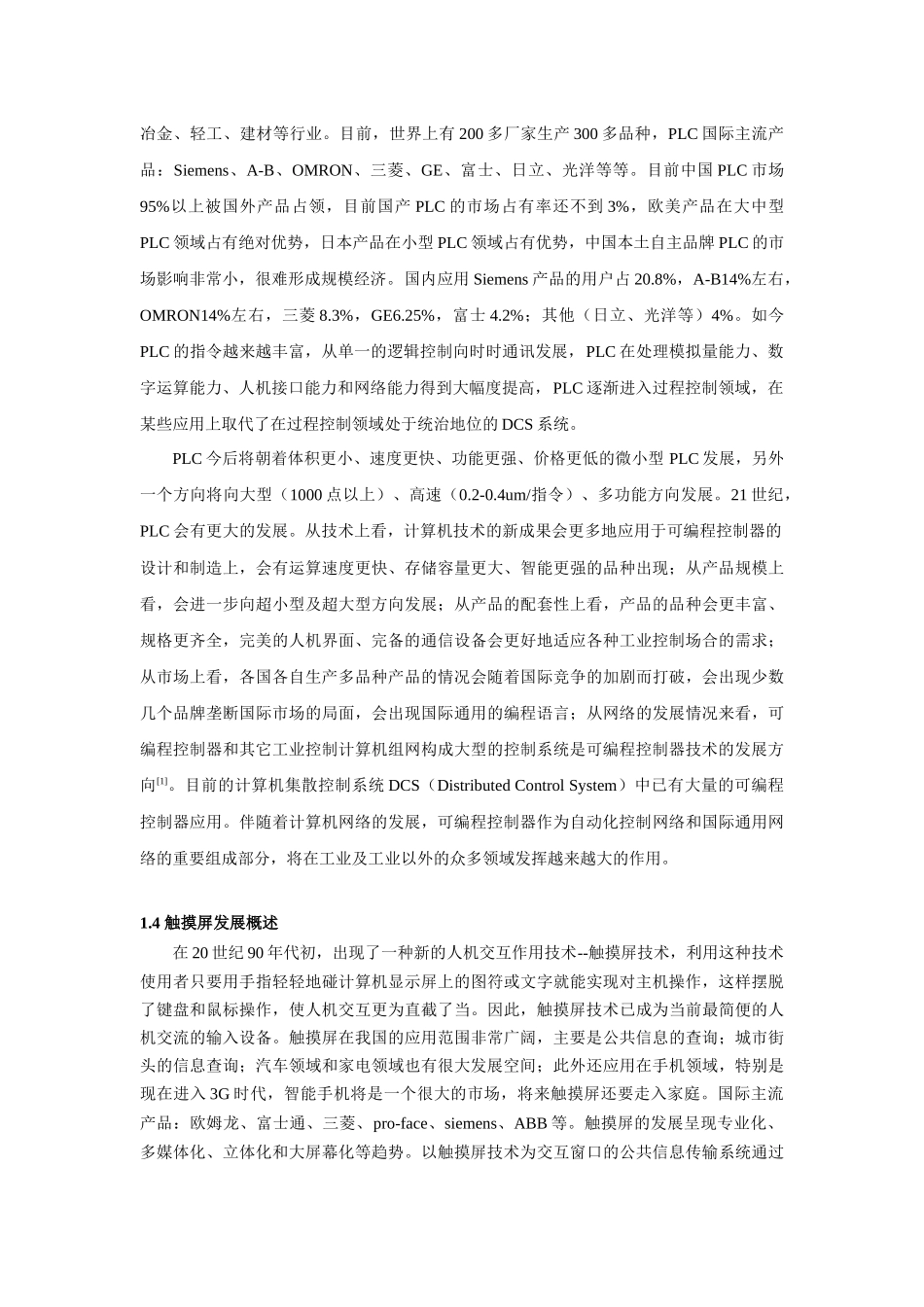

五金工具自动充磁设备控制系统硬件设计_第1页
1/38
五金工具自动充磁设备控制系统硬件设计_第2页
2/38
五金工具自动充磁设备控制系统硬件设计_第3页
3/38
五金工具自动充磁设备控制系统硬件设计周明(自动化与电气工程学院指导教师:何致远)摘要:在五金工具生产过程中,为使工具便于实际应用,广泛采用充磁机对五金工具进行充磁。目前使用的充磁机自动化程度差,操作过程劳动强度大,以至生产效率低,同时充磁机中充磁线圈设计不尽合理,容易过热、烧毁等,同时较小的线圈结构也限制了生产。本文应用可编程序控制器(PLC)和触摸屏技术,设计了充磁机自动控制系统的软硬件设计,建立了友好的人机操作界面。同时应用电磁场理论和电力电子技术,完成了充磁线圈的理论设计。系统经过调试,能够初步满足实际生产工艺要求。该系统改进了充磁机的自动化程度,提高了可靠性,具备规模化生产能力,人机界面使操作简单、方便,对五金工具制造行业自动化水平的提高具有积极意义,具备广阔的应用前景。关键词:五金工具;充磁机;PLC;触摸屏Abstract:Intheproductionprocessofhardware,fillingmagnetismdeviceiswidelyusedinareaoffillinghardwaremagnetism,whichcanbeconvenientlyusedinpracticalapplication.However,theautomationdegreeofactualdeviceissolowatpresent,thattheproductivityislowandthelaborintensionishigh.Furthermore,thewidthofproductionequipmentisnotreasonable,temperatureisveryhigh,thedeviceiseasilydestroyedbythehighheat.Thesmallerwindingfracturerestricttheabilityofproduction.Thisessaydesignedthefillingmagnetismautomobilesystemandgraphicoperatingpanelwithprogrammablelogiccontroller(PLC)andtouchpanel.Finishedthedesignationofwindingbyusingthetheoryofelectromagnetismfieldandpowerelectronictechnology.Withthedebuggingofprogram,thesystemcouldsatisfytheproductionprocess.Thesystemimprovedtheautomatismandreliabilityoffillingmagnetismdevice.Thedevicehadaabilityofmassproduction.Humanmachinepanelmadeoperationeasyandsimply,itwillmakepositivemeaningtoimprovefillmagnetismdevice’sautomationlevel.Thedevicehadaprofoundforegroundinactualapplication.Keywords:hardwaretool;fillmagnetismdevice;programmablelogiccontroller;touchpanel1绪论1.1本课题的意义和目的目前在五金工具生产行业中,广泛应用充磁装置对五金工具部分地方进行充磁,使其带有磁性便于实际应用目前在五金工具行业中,充磁机应用广泛,但大部分都以手工操作为主,充磁机的线圈设计较小,使劳动强度大而生产效率低,满足不了工业发展的需求,迫切需要改进充磁机的自动化程度,实现连续、批量充磁。五金工具是浙江省的出口创汇的支柱产品之一,目前主要在省内温州、金华和杭州等地的一些中小企业生产,但目前各企业生产设备的自动化程度较低,劳动密度大,生产装置中充磁线圈设计也不尽合理,容易过热,烧毁等缺憾,可编程序控制器(PLC)在此方面的应用较少。五金工具的充磁工业作为产品性能的主要指标之一,其工艺稳定度要求高,以前经常会发生因为产品质量不过关而遭到外商的退货,这对五金行业的发展起到非常大的阻碍作用,研制一条全自动的充磁工艺流水线是解决目前存在问题的关键措施。利用PLC控制的自动充磁流水线的研发可以极大提高劳动生产率和自动化程度,实现连续、批量充磁,结合触摸屏技术和机械手技术节省了很大的空间,操作方便简单解决了行业所面对的技术缺陷,提高这个行业的水平。1.2五金工具自动充磁设备研发的特点与要求在五金工具生产行业中,广泛应用充磁装置对五金工具部分地方进行充磁,使其带有磁性便于实际应用。目前国内外及我省对五金工具充磁的要求实现连续、批量充磁,生产效率高,安全可靠。在五金工具充磁中当前已经开始运用PLC技术和触摸屏技术来控制整个充磁过程,大大提高了生产水平。今后五金工具充磁流水线将更多地利用自动化生产,降低劳动强度,利用工业机器人摆脱手工操作,使生产的产品的质量满足不同客户的要求。应用自动充磁设备控制系统对充磁装置对五金工具部分部位进行充磁,使其带有磁性便于实际应用。应用PLC控制系统不仅使设计简单化,提高系统的可...
